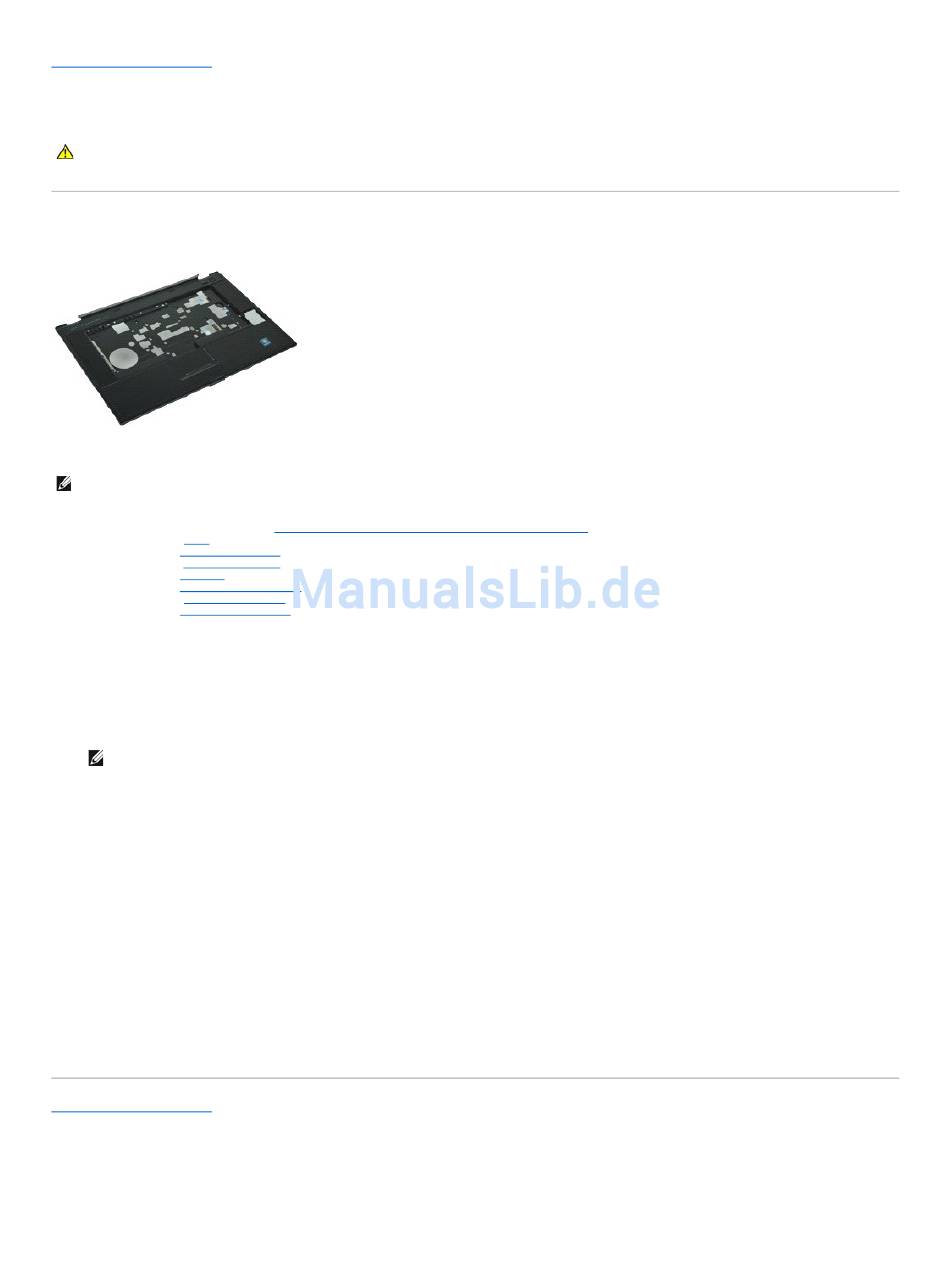

Handballenstütze
Dell Precision™ Mobile Workstation M4500 Service-Handbuch
WARNUNG:
Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur
Richtlinienkonformität unter www.dell.com/regulatory_compliance.
Entfernen der Handballenstütze
ANMERKUNG:
Möglicherweise müssen Sie den Adobe™ Flash Player™ von Adobe.com installieren, um die nachfolgenden Abbildungen anzeigen zu
können.
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie den Akku.
3. Entfernen Sie die Service-Abdeckung.
4. Entfernen Sie das
optische
5. Entfernen Sie die Tastatur.
6. Entfernen Sie die Scharnierabdeckungen.
7. Entfernen Sie den Fingerabdruckleser.
8. Entfernen Sie die Bildschirmbaugruppe.
9. Entfernen Sie die Schrauben, mit denen die Handballenstütze am Computerboden befestigt ist.
10. Entfernen Sie die Schrauben, mit denen die Handballenstütze am Computer befestigt ist.
11. Ziehen Sie das Kabel der Smart Card, der Lautsprecher, des Touchpads und ggf. des RFIDs vom jeweiligen Anschluss auf der Systemplatine ab.
ANMERKUNG:
Wenn Sie Ihren Computer mit einem berührungslosen Smart Card-Lesegerät erworben haben, müssen Sie das RFID-Kabel abziehen.
12. Entfernen Sie die Handballenstütze vom Computer:
A Heben Sie, von der Rückseite des Computers ausgehend, die rechte Seite der Handballenstütze an, um sie vom Computer abzunehmen.
b Ziehen Sie die Handballenstütze vorsichtig nach vorne, und drehen Sie sie um.
13. Ziehen Sie das HAL-Sensorkabel von der Systemplatine ab.
14. Entfernen Sie die Handballenstütze vom Computer.
Installieren der Handballenstütze
Führen Sie zum Installieren der Handballenstütze die obenstehenden Schritte in umgekehrter Reihenfolge aus.
Zurück zum Inhaltsverzeichnis
Vor der Arbeit an Komponenten im Inneren des
Laufwerk.
Computers.
