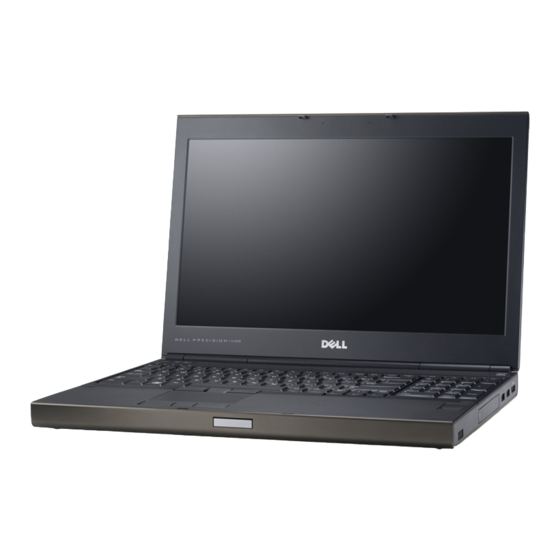

Dell Precision Mobile Workstation M4700
Benutzerhandbuch
Vorschriftenmodell: P30F
Vorschriftentyp: P30F001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision Mobile Workstation M4700

Inhaltszusammenfassung für Dell Precision Mobile Workstation M4700

  • Seite 1 Dell Precision Mobile Workstation M4700 Benutzerhandbuch Vorschriftenmodell: P30F Vorschriftentyp: P30F001...
  • Seite 2 Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder ™...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer.....................6 ....................6 Vor der Arbeit an Komponenten im Innern des Computers ..............................7 Empfohlene Werkzeuge ............................... 7 Ausschalten des Computers ....................8 Nach der Arbeit an Komponenten im Innern des Computers 2 Entfernen und Einbauen von Komponenten..............9 .................................9 Systemübersicht ....................9...
  • Seite 4 ......................... 26 Entfernen des primären Arbeitsspeichers ..........................26 Einsetzen des primären Arbeitsspeichers ..........................27 Entfernen des sekundären Speichers ..........................27 Einsetzen des sekundären Speichers ............................28 Entfernen der Bildschirmblende ............................29 Einsetzen der Bildschirmblende ..............................29 Entfernen der Kamera ............................... 30 Einbauen der Kamera ..............................30 Entfernen des Bildschirms ..............................
  • Seite 5 5 Problembehandlung für Ihren Computer............... 66 ..............................66 Gerätestatusanzeigen ................................67 Akkustatusanzeigen 6 Technische Daten......................68 ................................68 Technische Daten 7 Kontaktaufnahme mit Dell....................74 ..............................74 Kontaktaufnahme mit Dell...

  • Seite 6: Arbeiten Am Computer

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 7: Empfohlene Werkzeuge

    Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. Schließen Sie den Bildschirm und legen Sie den Computer mit der Unterseite nach oben auf eine ebene Arbeitsfläche. ANMERKUNG: Um Schäden an der Systemplatine zu vermeiden, müssen Sie den Hauptakku entfernen, bevor Sie Wartungsarbeiten am Computer durchführen.

  • Seite 8: Nach Der Arbeit An Komponenten Im Innern Des Computers

    Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind.

  • Seite 9: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Systemübersicht Innenansicht – Rückseite Systemlüfter Primärer Speicher WLAN-Karte Knopfzellenbatterie mSATA-SSD-Karte Videokartenlüfter Optisches Laufwerk Sekundäres Festplattenlaufwerk Akkuriegel Mikro-SIM-Kartensteckplatz Laufwerksriegel Primäres Festplattenlaufwerk WWAN-Karte...

  • Seite 10: Innenansicht - Rückseiteinnenansicht - Vorderseite

    Innenansicht – Vorderseite Prozessorkühlkörper Sekundärer Speicher Wi-Fi-Umschaltplatine ExpressCard-Träger E/A-Platine Kühlkörper der Videokarte Entfernen der Secure-Digital-Karte (SD) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Drücken Sie auf die SD-Karte, bis sie aus dem Computer herausspringt. Ziehen Sie die SD-Karte aus dem Computer heraus. Einsetzen der SD-Karte Schieben Sie die SD-Karte in den entsprechenden Steckplatz, bis sie hörbar einrastet.

  • Seite 11: Einsetzen Der Expresscard

    Einsetzen der ExpressCard Setzen Sie die ExpressCard in den Steckplatz ein, bis sie hörbar einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Akkus Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Schieben Sie die Akkuentriegelung zum Entriegeln des Akkus in die entriegelte Position.

  • Seite 12: Einsetzen Des Akkus

    Einsetzen des Akkus Schieben Sie den Akku in den Steckplatz, bis er hörbar einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Micro Subscriber Identity Module(Mikro-SIM)-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie den Akku.

  • Seite 13: Entfernen Der Bodenabdeckung

    Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Bodenabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie den Akku. Entfernen Sie die Schrauben, mit denen die Bodenabdeckung am Computer befestigt ist. Drücken Sie die Gummihalterungen zur Rückseite des Computers, um die Bodenabdeckung zu lösen.

  • Seite 14: Einsetzen Der Abdeckung An Der Unterseite

    Einsetzen der Abdeckung an der Unterseite Führen Sie die Abdeckung an der Unterseite ein und richten Sie die Schraubenbohrungen an den entsprechenden Schraubenbohrungen am Computer aus. Ziehen Sie die Schrauben fest, um die Abdeckung an der Unterseite am Computer zu befestigen. Setzen Sie den Akku ein.

  • Seite 15: Einsetzen Der Wwan-Karte (Wireless Wide Area Network) (Optional)

    Einsetzen der WWAN-Karte (Wireless Wide Area Network) (optional) Schieben Sie die WWAN-Karte in den WWAN-Kartensteckplatz. Drücken Sie die WWAN-Karte nach unten und ziehen Sie die Schraube fest, um die WWAN-Karte am Computer zu befestigen. Ziehen Sie die Antennenkabel durch die Kabelführungen und verbinden Sie sie mit der WWAN-Karte. Bauen Sie folgende Komponenten ein: a.

  • Seite 16: Einsetzen Des Optischen Laufwerks

    Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkshalterung am optischen Laufwerk befestigt ist, und entfernen Sie die Halterung. Einsetzen des optischen Laufwerks Ziehen Sie die Schrauben fest, um die Halterung der Laufwerksverriegelung am optischen Laufwerk zu befestigen. Schieben Sie das optische Laufwerk in den entsprechenden Steckplatz und ziehen Sie die Schrauben fest, um das optische Laufwerk am Computer zu befestigen.

  • Seite 17: Entfernen Des Festplattenlaufwerks Aus Dem Schlitz Des Optischen Laufwerks

    Entfernen des Festplattenlaufwerks aus dem Schlitz des optischen Laufwerks. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: a. Akku b. Bodenabdeckung Entfernen Sie die Schrauben, mit denen das Festplattenlaufwerk am Computer befestigt ist. Schieben Sie das Festplattenlaufwerk aus dem Computer heraus.

  • Seite 18: Entfernen Des Primäre Festplatte Laufwerks

    Bauen Sie folgende Komponenten ein: a. Bodenabdeckung b. Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Primäre Festplatte Laufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: a.

  • Seite 19: Einsetzen Des Primäre Festplatte Laufwerks

    Einsetzen des Primäre Festplatte Laufwerks Bringen Sie die Primäre Festplatte Laufwerkhalterung am Primäre Festplatte Laufwerk an. Setzen Sie das Primäre Festplatte Laufwerk in den entsprechenden Steckplatz im Computer ein, bis es hörbar einrastet. Ziehen Sie die Schrauben fest, um das Primäre Festplatte Laufwerk am Computer zu befestigen. Bauen Sie folgende Komponenten ein: a.

  • Seite 20: Einsetzen Des Sekundären Festplattenlaufwerks

    Einsetzen des sekundären Festplattenlaufwerks Bringen Sie die Halterung des sekundären Festplattenlaufwerks am sekundären Festplattenlaufwerk an. Ziehen Sie die Schrauben fest, mit denen die Halterung des sekundären Festplattenlaufwerks befestigt ist. Setzen Sie das sekundäre Festplattenlaufwerk im Computer ein. Ziehen Sie die Schrauben fest, mit denen das sekundäre Festplattenlaufwerk im Computer befestigt ist. Folgendes einsetzen: a.

  • Seite 21: Einsetzen Des Prozessorlüfters

    b. Bodenabdeckung Entfernen Sie die Schrauben, mit denen der Prozessorlüfter am Computer befestigt ist. Entfernen Sie den Prozessorlüfter aus dem Computer. Trennen Sie das Prozessorlüfterkabel. Einsetzen des Prozessorlüfters Verbinden Sie das Prozessorlüfterkabel. ANMERKUNG: Stellen Sie sicher, dass das Prozessorlüfterkabel nicht aus dem entsprechenden Fach herausragt. Setzen Sie den Prozessorlüfter in den entsprechenden Steckplatz im Computer ein.

  • Seite 22: Einsetzen Des Videokartenlüfters

    Einsetzen des Videokartenlüfters Verbinden Sie das Kabel des Videokartenlüfters. ANMERKUNG: Stellen Sie sicher, dass das Videokartenlüfterkabel nicht aus dem entsprechenden Fach herausragt. Setzen Sie den Videokartenlüfter in den entsprechenden Steckplatz ein und ziehen Sie die Schrauben fest, um ihn am Computer zu befestigen.

  • Seite 23: Einsetzen Des Tastaturrahmens

    Einsetzen des Tastaturrahmens Hängen Sie den Tastaturrahmen von vorne ein und bringen Sie ihn in die ursprüngliche Position am Computer. Stellen Sie sicher, dass die Halterung in der linken Ecke einrastet. Drücken Sie die Seiten des Tastaturrahmens nach unten, bis er einrastet. Setzen Sie den Akku ein.

  • Seite 24: Entfernen Der Tastatur

    Entfernen der Tastatur Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: a. Akku b. Tastaturrahmen Entfernen Sie die Schrauben, mit denen die Tastatur am Computer befestigt ist. Trennen Sie die Tastatur beginnend mit der Unterseite vom Computer und drehen Sie die Tastatur um.

  • Seite 25: Einsetzen Der Tastatur

    Trennen Sie das Tastaturdatenkabel von der Systemplatine und entfernen Sie die Tastatur. Einsetzen der Tastatur Schließen Sie das Tastaturdatenkabel an die Systemplatine an. ANMERKUNG: Stellen Sie sicher, dass das Tastaturdatenkabel ordnungsgemäß in Position gebracht ist. Drücken Sie die Tastatur herunter und bringen Sie sie in die ordnungsgemäße Position im entsprechenden Fach.

  • Seite 26: Entfernen Des Primären Arbeitsspeichers

    Ziehen Sie die Schrauben fest, mit denen die Tastatur am Computer befestigt wird. Drücken Sie auf den Bereich der folgenden Tasten, um die Tastatur am Computer zu befestigen: a. zwischen den Tasten <R>, <T>, <F> und <G> b. oberhalb der Taste <9> c.

  • Seite 27: Entfernen Des Sekundären Speichers

    Folgendes einsetzen: a. Hintere Bodenabdeckung b. Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des sekundären Speichers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: a.

  • Seite 28: Entfernen Der Bildschirmblende

    Entfernen der Bildschirmblende Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie den Akku. Hebeln Sie die Unterseite der Bildschirmblende nach oben. Gehen Sie so für alle Seiten und die obere Kante der Bildschirmblende vor und entfernen Sie die Bildschirmblende aus dem Computer.

  • Seite 29: Einsetzen Der Bildschirmblende

    Einsetzen der Bildschirmblende Hängen Sie die Bildschirmblende unten ein und drücken Sie darauf. Gehen Sie so entlang der gesamten Blende vor, bis sie in die Bildschirmbaugruppe einrastet. Setzen Sie den Akku ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Kamera Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers.

  • Seite 30: Einbauen Der Kamera

    Einbauen der Kamera Schließen Sie das Kamerakabel an. Platzieren Sie das Kameramodul im entsprechenden Steckplatz auf dem Computer. Ziehen Sie die Schraube fest, um das Kameramodul am Computer zu befestigen. Bauen Sie folgende Komponenten ein: a. Bildschirmblende b. Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Bildschirms Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers.
  • Seite 31 Trennen Sie das LVDS-Kabel. Entfernen Sie die Schrauben, mit denen die Bildschirmhalterungen am Bildschirm befestigt sind. Ziehen Sie die Bildschirmhalterungen weg, um sie vom Bildschirm zu entfernen.

  • Seite 32: Einsetzen Des Bildschirms

    Einsetzen des Bildschirms Bringen Sie die Bildschirmhalterung am Bildschirm in Position. Ziehen Sie die Schrauben fest, um die Bildschirmhalterung am Bildschirm zu befestigen. Schließen Sie das LVDS-Kabel an und bringen Sie das Klebeband an. Bringen Sie den Bildschirm in die ursprüngliche Position am Computer. Ziehen Sie die Schrauben fest, um den Bildschirm an der Bildschirmbaugruppe zu befestigen.
  • Seite 33 Trennen Sie das Smart Card-Kabel vom Computer. Entfernen Sie die Schrauben auf der Unterseite des Computers.
  • Seite 34 Lösen Sie das Klebeband, mit dem das Medienplatinenkabel und das Lautsprecherkabel an der Handballenstütze befestigt sind. Trennen Sie das Medienplatinenkabel und das Lautsprecherkabel von der Systemplatine. Lösen Sie das Klebeband, mit dem das Touchpad-Kabel an der Handballenstütze befestigt ist.
  • Seite 35 Trennen Sie das Touchpad-Kabel von der Systemplatine. 10. Trennen Sie das Betriebsschalterkabel von der Systemplatine. 11. Entfernen Sie die Schrauben, mit denen die Handballenstütze am Computer befestigt ist.

  • Seite 36: Einsetzen Der Handballenstütze

    12. Heben Sie die linke Kante der Handballenstütze an. Lösen Sie die Halterungen auf der rechten Seite der Handballenstütze und entfernen Sie die Handballenstütze aus dem Computer. Einsetzen der Handballenstütze Bringen Sie die Handballenstütze in die ursprüngliche Position auf dem Computer und drücken Sie an den angezeigten Stellen, bis sie hörbar einrastet.

  • Seite 37: Entfernen Des Expresscard-Moduls

    Ziehen Sie die Schrauben fest, um die Handballenstütze am Computer zu befestigen. Verbinden Sie die folgenden Kabel: a. Betriebsschalter b. Touchpad c. Medienplatine d. Lautsprecher Bringen Sie das Klebeband an, mit dem das Medienkartenkabel, das Lautsprecherkabel und das Touchpad-Kabel an der Handballenstütze befestigt werden.

  • Seite 38: Einsetzen Des Expresscard-Moduls

    g. Primäre und sekundäre Festplatte h. Handballenstütze Trennen Sie folgende Kabel: a. ExpressCard-Kabel von der Systemplatine b. USH-Platinenkabel von der USH-Platine Entfernen Sie die Schrauben, mit denen das ExpressCard-Modul am Computer befestigt ist, und das ExpressCard-Modul. Einsetzen des ExpressCard-Moduls Setzen Sie das ExpressCard-Modul in das entsprechende Fach ein. Ziehen Sie die Schrauben fest, um das ExpressCard-Modul im Computer zu befestigen.

  • Seite 39: Entfernen Des Kühlkörpers

    Entfernen des Kühlkörpers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: a. Akku b. Bodenabdeckung c. Tastaturrahmen d. Tastatur e. Optisches Laufwerk f. Primäre und sekundäre Festplatte g. Handballenstütze h. Prozessorlüfter Lösen Sie die unverlierbaren Schrauben, mit denen der Kühlkörper am Computer befestigt ist.

  • Seite 40: Prozessor Entfernen

    Prozessor entfernen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Folgendes entfernen: a. Akku b. Hintere Bodenabdeckung c. Tastaturrahmen d. Tastatur e. Optisches Laufwerk f. Primäre und sekundäre Festplatte g. Handballenstütze h. Prozessorlüfter Kühlkörper Drehen Sie den Verriegelungsnocken des Prozessors entgegen dem Uhrzeigersinn.

  • Seite 41: Einsetzen Des Kühlkörpers Der Videokarte

    Kühlkörper Führen Sie folgende Schritte durch, um den Kühlkörper der Videokarte zu entfernen: a. Trennen Sie das LVDS-Kabel. [1] b. Entfernen Sie die Schrauben, mit denen die LVDS-Kabelhalterung am Computer befestigt ist. [2] c. Entfernen Sie das LVDS-Kabel, das durch die Halterung befestigt war. [3] Lösen Sie die unverlierbaren Schrauben, mit denen der Kühlkörper der Videokarte am Computer befestigt ist [1, 2, 3, 4].

  • Seite 42: Entfernen Der Videokarte

    h. Bodenabdeckung Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Videokarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: a. Akku b.

  • Seite 43: Entfernen Der Eingabe/Ausgabe-Platine (E/A-Platine)

    Entfernen der Eingabe/Ausgabe-Platine (E/A-Platine) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: a. SD-Karte b. Akku c. Bodenabdeckung d. Tastaturrahmen e. Tastatur f. Optisches Laufwerk g. Primäre und sekundäre Festplatte h.

  • Seite 44: Entfernen Der Bildschirmbaugruppe

    h. SD-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Bildschirmbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: a. Akku b. Bodenabdeckung c.
  • Seite 45 Entfernen Sie die Schraube, mit der die LVDS-Kabelhalterung (Low-Voltage Differential Signaling) befestigt ist. Entfernen Sie die LVDS-Kabelhalterung und trennen Sie das LVDS-Kabel und das Kamerakabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist. Entfernen Sie die Bildschirmbaugruppe aus dem Computer.

  • Seite 46: Einsetzen Der Bildschirmbaugruppe

    Einsetzen der Bildschirmbaugruppe Ziehen Sie die Schrauben fest, um die Bildschirmbaugruppe zu befestigen. Verbinden Sie die Kamera- und die LVDS-Kabel mit den richtigen Anschlüsse auf der Systemplatine. Platzieren Sie die LVDS-Kabelhalterung auf dem Computer und ziehen Sie die Schrauben fest, um sie am Computer zu befestigen.

  • Seite 47: Einsetzen Der Scharnierabdeckung

    e. Optisches Laufwerk f. Primäre und sekundäre Festplatte g. Handballenstütze h. Bildschirmbaugruppe Entfernen Sie die Schrauben, mit denen die Scharnierabdeckung am Computer befestigt ist. Entfernen Sie die Scharnierabdeckung aus dem Computer. Einsetzen der Scharnierabdeckung Bringen Sie die Scharnierabdeckung in die entsprechende Position auf dem Computer. Ziehen Sie die Schrauben fest, um die Scharnierabdeckung am Computer zu befestigen.
  • Seite 48 m. Kühlkörper n. Prozessor o. Kühlkörper der Videokarte p. Videokarte q. E/A-Platine Bildschirmbaugruppe Trennen Sie das Prozessorlüfterkabel, das LVDS-Kabel und das Kabel der Knopfzellenbatterie von der Systemplatine. Trennen Sie das Netzanschlusskabel. Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist, und heben Sie die Unterkante der Systemplatine in einem Winkel von 20 Grad an.

  • Seite 49: Einbauen Der Systemplatine

    Einbauen der Systemplatine Bringen Sie die Systemplatine in ihre ursprüngliche Position am Computer. Ziehen Sie die Schrauben fest, um die Systemplatine am Computer zu befestigen. Verbinden Sie die folgenden Kabel: a. Netzanschluss b. LVDS c. Knopfzellenbatterie d. Prozessorlüfter Bauen Sie folgende Komponenten ein: a.

  • Seite 50: Entfernen Des Netzanschlusses

    Entfernen des Netzanschlusses Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Folgendes entfernen: a. Akku b. Hintere Bodenabdeckung c. Tastaturrahmen d. Tastatur e. Optisches Laufwerk f. Primäre und sekundäre Festplatte g. Handballenstütze h. E/A-Platine Bildschirmbaugruppe Trennen Sie das Netzkabel von der Systemplatine und entfernen Sie den Netzanschluss vom Computer.

  • Seite 51: Einsetzen Der Schalterplatine

    e. Optisches Laufwerk f. Primäre und sekundäre Festplatte g. Handballenstütze Trennen Sie das Schalterplatinenkabel von der Systemplatine und entfernen Sie sie aus den Halteklemmen. Entfernen Sie die Schrauben, mit denen die Schalterplatine am Computer befestigt ist, und entfernen Sie sie aus dem Computer. Einsetzen der Schalterplatine Bringen Sie die Schalterplatine in ihre ursprüngliche Position am Computer.

  • Seite 52: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...

  • Seite 53: System-Setup-Optionen

    Tasten Navigation <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste> Weiter zum nächsten Fokusbereich. ANMERKUNG: Nur für den Standard-Grafikbrowser <Esc> Wechselt zur vorherigen Seite, bis der Hauptbildschirm angezeigt wird. Durch Drücken der Taste <Esc> im Hauptbildschirm wird eine Meldung angezeigt, in der Sie aufgefordert werden, alle nicht gespeicherten Änderungen zu speichern und das System erneut zu starten.
  • Seite 54 Option Beschreibung Date/Time Ermöglicht Ihnen das Einstellen von Datum und Uhrzeit. Tabelle 3. Systemkonfiguration Option Beschreibung Integrated NIC Ermöglicht die Konfiguration des integrierten Netzwerkcontrollers. Die Optionen sind: • Enable UEFI Network Stack (UEFI- Netzwerkstapel aktivieren) • Disabled (Deaktiviert) • Enabled (Aktiviert) •...
  • Seite 55 Option Beschreibung • Zero Power ODD (Zero-Power-ODD) Standardeinstellung: Die hervorgehobenen Geräte sind aktiviert. SMART Reporting Dieses Feld steuert, ob Festplattenfehler für integrierte Laufwerke während des Systemstarts gemeldet werden. Diese Technologie ist Teil der SMART-Spezifikation (Self Monitoring Analysis and Reporting Technology – System zur Selbstüberwachung, Analyse und Statusmeldung).
  • Seite 56 Option Beschreibung • Enable Fixed Bay (Fest eingebauten Schacht aktivieren) • Enable Microphone (Mikrofon aktivieren) • Enable ExpressCard (ExpressCard aktivieren) • Enable eSATA Ports (eSATA-Ports aktivieren) • Enable Camera (Kamera aktivieren) • Enable Hard Drive Free Fall Protection (Fallschutzfunktion der Festplatte aktivieren) •...
  • Seite 57 Option Beschreibung Standardeinstellung: Enable Strong Password (Sicheres Kennwort aktivieren) ist nicht ausgewählt. Password Configuration Sie können die Länge Ihres Kennworts festlegen. Min. = 4, Max. = 32 Password Bypass Ermöglicht das Aktivieren oder Deaktivieren der Berechtigungen, die Kennwörter des Systems und der internen Festplatte zu umgehen, wenn diese festgelegt sind. Die Optionen sind: •...
  • Seite 58 Option Beschreibung Admin Setup Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. Die Standardeinstellung ist: Disabled (Deaktiviert) Tabelle 6. Sicherer Start Option Beschreibung Secure Boot Enable Diese Option aktiviert oder deaktiviert die Funktion für den sicheren Start. •...
  • Seite 59 Option Beschreibung Einige Betriebssysteme können den Installationsvorgang nicht abschließen, wenn der von der CPUID-Funktion unterstützte Maximalwert größer als 3 ist. Diese Option ist standardmäßig deaktiviert. Enable CPUID Limit (CPUID-Begrenzung aktivieren) Intel TurboBoost Ermöglicht das Aktivieren oder Deaktivieren des Intel TurboBoost-Modus für den Prozessor. Standardeinstellung: Enable Intel TurboBoost (Intel TurboBoost aktivieren) Hyper-Thread Control...
  • Seite 60 Express Charge (Schnellladevorgang) (Standardeinstellung) Module Bay Battery Charge • Standard – Lädt den Akku vollständig zu einer Standardrate auf Configuration (Modulschacht- • Express Charge (Schnellladevorgang) – Der Akku kann mithilfe der Akkuladekonfiguration) Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden.
  • Seite 61 Option Beschreibung ANMERKUNG: Akkueinstellungen sind möglicherweise nicht für alle Akkutypen verfügbar. Um diese Option zu aktiveren, muss die Option "Erweiterter Akkulademodus" deaktiviert sein. Tabelle 9. POST Behavior (Funktionsweise der POST-Prüfung) Option Beschreibung Adapter Warnings Ermöglicht das Aktivieren der Adapterwarnmeldungen bei Gebrauch bestimmter Netzadapter.

  • Seite 62: Aktualisieren Des Bios

    Es wird empfohlen, das BIOS (System-Setup) zu aktualisieren, wenn die Systemplatine ausgetauscht wurde oder ein Update verfügbar ist. Sollten Sie ein Notebook verwenden, stellen Sie sicher, dass der Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf.

  • Seite 63: System- Und Setup-Kennwortfunktionen

    Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Klicken Sie zur Ermittlung der Service-Tag-Nummer auf Where is my Service Tag?(Wo finde ich die Service-Tag-Nummer?). ANMERKUNG: Wenn Sie die Service-Tag-Nummer nicht finden können, klicken Sie auf Detect Service Tag (Service- Tag-Nummer ermitteln).

  • Seite 64: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    Der Bildschirm System Security (Systemsicherheit) wird angezeigt. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wählen Sie die Option System Password (Systemkennwort) aus, geben Sie Ihr Systemkennwort ein und drücken Sie die <Eingabetaste>...

  • Seite 65: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 66: Problembehandlung Für Ihren Computer

    Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Gerätestatusanzeigen Tabelle 14. Gerätestatusanzeigen Leuchtet, wenn Sie den Computer einschalten, und blinkt, wenn sich der Computer im Energieverwaltungsmodus befindet. Leuchtet, wenn der Computer Daten liest oder schreibt. Leuchtet oder blinkt, um den Ladestand des Akkus anzuzeigen.

  • Seite 67: Akkustatusanzeigen

    Akkustatusanzeigen Wenn der Computer über eine Steckdose an das Stromnetz angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd gelb An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der nicht von Dell stammt, und weiß blinkend angeschlossen. Abwechselnd gelb Vorübergehender Akkufehler bei angeschlossenem Netzadapter.

  • Seite 68: Technische Daten

    Technische Daten Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (Start icon) → Help and Support (Hilfe und Support) und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer aus. Tabelle 16.
  • Seite 69 Funktion Technische Daten Anschlüsse 4 SoDIMM-Steckplätze • Intel Core i5 und i7 Dual-Core-Prozessoren – zwei DIMM-Steckplätze • Intel Core i7 Quad-Core- und i7 Quad Extreme-Prozessoren – vier DIMM- Steckplätze Kapazität 1 GB, 2 GB, 4 GB und 8 GB Speicher (Minimum) 2 GB •...

  • Seite 70: Funktion

    Funktion Technische Daten BIOS-Chip (NVRAM) 96 Mb (12 MB) Tabelle 23. Anschlüsse und Stecker Funktion Technische Daten Audio Zwei Anschlüsse für Ausgang und Eingang/Mikrofon Netzwerkadapter Ein RJ45-Anschluss USB 2.0 vier USB 3.0 vier eSATA\USB 2.0 Video 15-poliger VGA-Anschluss, 19-poliger HDMI-Anschluss, 20-poliger DisplayPort- Anschluss Speicherkartenleser SD 4.0...
  • Seite 71 SATA-HDD/SSD (SATA3) mit 2,5 Zoll und eine mSATA-SSD (SATA2) Größe 1 TB mit 5.400 1/min, 320/500/750 GB mit 7.200 1/min, 320 GB mit 7.200 1/min SED FIPS; SATA-3-SSD mit 128/256/512 GB, SATA-3-SSD mit 256 GB ANMERKUNG: Die Größe der Festplatte kann variieren. Weitere Informationen finden Sie unter dell.com.
  • Seite 72 Funktion Technische Daten Optisches Laufwerk • SATA 1 (1,5 Gbit/s) Schnittstelle • SATA 2 (3,0 Gbit/s) Konfiguration Unterstützt ODD-Module und Air Bay mit SATA-Festplattenlaufwerksoption Tabelle 29. Akku Funktion Technische Daten Lithium-Ionen-Akku Abmessungen (6 Zellen/9 Zellen/9 Zellen mit langem Lebenszyklus (LCL)): Tiefe 82,60 mm (3,25 Zoll) Höhe...
  • Seite 73 Funktion M4800 M6800 Nicht in Betrieb -40 °C bis 65 °C (-40 °F bis 149 °F) Tabelle 31. Kontaktlose Smart Card Funktion Technische Daten • ISO 14443A – 160 kBit/s, 212 kBit/s, 424 kBit/s und 848 kBit/s Unterstützte Smart Cards und Technologien •...

  • Seite 74: Kontaktaufnahme Mit Dell

    Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website dell.com/support auf.
