Dell Precision M4700 Benutzerhandbuch

Dell Precision M4700 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Precision M4700:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

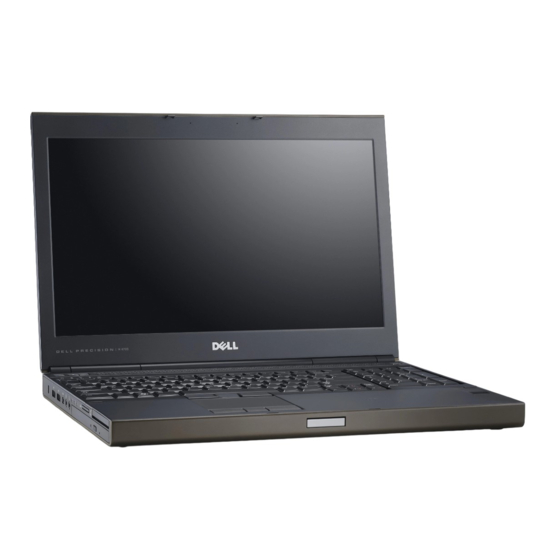

Dell Precision Mobile Workstation M4700
Benutzerhandbuch
Vorschriftenmodell: P21F
Vorschriftentyp: P21F001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision M4700

Inhaltszusammenfassung für Dell Precision M4700

  • Seite 1 Dell Precision Mobile Workstation M4700 Benutzerhandbuch Vorschriftenmodell: P21F Vorschriftentyp: P21F001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell ™...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer....................... 6 ..................6 Vor der Arbeit an Komponenten im Innern des Computers ............................7 Empfohlene Werkzeuge .............................7 Ausschalten des Computers ...................8 Nach der Arbeit an Komponenten im Innern des Computers 2 Entfernen und Einbauen von Komponenten................9 ........................9 Entfernen der Secure-Digital-Karte (SD) .............................9...
  • Seite 4 ..........................26 Einsetzen des Knopfzellenakkus ..........................26 Entfernen der Handballenstütze ..........................29 Einsetzen der Handballenstütze ........................30 Entfernen des ExpressCard-Moduls ........................31 Einsetzen des ExpressCard-Moduls ............................. 32 Entfernen des Kühlkörpers ............................. 32 Einsetzen des Kühlkörpers ............................... 32 Prozessor entfernen ............................33 Einsetzen des Prozessors ......................33 Entfernen des Kühlkörpers der Videokarte ......................35...
  • Seite 5 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) 5 Problembehandlung für Ihren Computer................68 .............................68 Gerätestatusanzeigen ..............................69 Akkustatusanzeigen ..............................69 Technische Daten 6 Technische Daten........................75 ..............................75 Technische Daten 7 Kontaktaufnahme mit Dell......................81 ............................81 Kontaktaufnahme mit Dell...

  • Seite 6: Arbeiten Am Computer

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 7: Empfohlene Werkzeuge

    Trennen Sie alle Netzwerkkabel vom Computer. Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. Schließen Sie den Bildschirm und legen Sie den Computer mit der Unterseite nach oben auf eine ebene Arbeitsfläche. ANMERKUNG: Um Schäden an der Systemplatine zu vermeiden, müssen Sie den Hauptakku entfernen, bevor Sie Wartungsarbeiten am Computer durchführen.

  • Seite 8: Nach Der Arbeit An Komponenten Im Innern Des Computers

    VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator, Slice-Akku oder Media-Base, und setzen Sie alle Karten ein, etwa eine ExpressCard.

  • Seite 9: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Entfernen der Secure-Digital-Karte (SD) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . Drücken Sie auf die SD-Karte, bis sie aus dem Computer herausspringt. Ziehen Sie die SD-Karte aus dem Computer heraus.

  • Seite 10: Einsetzen Des Akkus

    Drehen Sie den Akku um und entfernen Sie ihn aus dem Computer. Einsetzen des Akkus Schieben Sie den Akku in den Steckplatz, bis er hörbar einrastet. Nach der Arbeit an Komponenten im Inneren des Computers. Folgen Sie den Anweisungen unter Entfernen der SIM-Karte (Subscriber Identity Module) Vor der Arbeit an Komponenten im Innern des Computers .

  • Seite 11: Einsetzen Der Sim-Karte (Subscriber Identity Module)

    Einsetzen der SIM-Karte (Subscriber Identity Module) Schieben Sie die SIM-Karte in den Steckplatz. Setzen Sie den Akku ein. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Abdeckung an der Unterseite Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie den Akku.

  • Seite 12: Einsetzen Der Abdeckung An Der Unterseite

    Drehen Sie die Abdeckung an der Unterseite des Computers um und entfernen Sie sie. Einsetzen der Abdeckung an der Unterseite Führen Sie die Abdeckung an der Unterseite ein und richten Sie die Schraubenbohrungen an den entsprechenden Schraubenbohrungen am Computer aus. Ziehen Sie die Schrauben fest, um die Abdeckung an der Unterseite am Computer zu befestigen.

  • Seite 13: Entfernen Des Tastaturrahmens

    Setzen Sie den Akku ein. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Tastaturrahmens Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . Entfernen Sie den Akku. Hebeln Sie den Tastaturrahmen beginnend mit der oberen Innenkante nach oben.

  • Seite 14: Einsetzen Des Tastaturrahmens

    Einsetzen des Tastaturrahmens Hängen Sie das Tastaturgehäuse vorne ein und bringen Sie es in die ursprüngliche Position am Computer. Stellen Sie sicher, dass die Halterung in der linken Ecke einrastet. Drücken Sie die Seiten des Tastaturrahmens nach unten, bis er einrastet. Setzen Sie den Akku ein.

  • Seite 15: Entfernen Der Tastatur

    Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Tastatur Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Folgendes entfernen: a. Akku b. Tastaturrahmen Entfernen Sie die Schrauben, mit denen die Tastatur am Computer befestigt ist. Trennen Sie die Tastatur beginnend mit der Unterseite vom Computer und drehen Sie die Tastatur um.

  • Seite 16: Einsetzen Der Tastatur

    Trennen Sie das Tastaturdatenkabel von der Systemplatine und entfernen Sie die Tastatur. Einsetzen der Tastatur Schließen Sie das Tastaturdatenkabel an die Systemplatine an.

  • Seite 17: Entfernen Des Primären Arbeitsspeichers

    ANMERKUNG: Stellen Sie sicher, dass das Tastaturdatenkabel ordnungsgemäß in Position gebracht ist. Drücken Sie die Tastatur in das dafür vorgesehene Fach. Ziehen Sie die Schrauben fest, mit denen die Tastatur am Computer befestigt wird. Drücken Sie auf den Bereich der folgenden Tasten, um die Tastatur am Computer zu befestigen: a.

  • Seite 18: Einsetzen Des Primären Arbeitsspeichers

    Einsetzen des primären Arbeitsspeichers Setzen Sie den primären Arbeitsspeicher in den Speichersockel ein. Drücken Sie auf die Klemmen, um den primären Arbeitsspeicher an der Systemplatine zu befestigen. Folgendes einsetzen: a. Hintere Bodenabdeckung b. Akku Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des sekundären Arbeitsspeichers Folgen Sie den Anweisungen unter...
  • Seite 19 Hebeln Sie das optische Laufwerk an und schieben Sie es heraus, um es aus dem Computer zu entfernen. Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkshalterung am optischen Laufwerk befestigt ist, und entfernen Sie die Halterung.

  • Seite 20: Einsetzen Des Optischen Laufwerks

    Einsetzen des optischen Laufwerks Ziehen Sie die Schrauben fest, um die Halterung der Laufwerksverriegelung am optischen Laufwerk zu befestigen. Schieben Sie das optische Laufwerk in den entsprechenden Steckplatz und ziehen Sie die Schrauben fest, um das optische Laufwerk am Computer zu befestigen. Folgendes einsetzen: a.

  • Seite 21: Einsetzen Des Festplatte Laufwerks

    Biegen Sie die Festplattenhalterung nach außen und ziehen Sie das Festplattenlaufwerk aus der Halterung. ANMERKUNG: Für 7-mm-Festplatten ist eine Gummieinlage in die Festplattenhalterung eingebaut. Dadurch sollen Schwingungen vermieden und ein ordnungsgemäßes Einsetzen von 7-mm-Festplatten ermöglicht werden. Für 9-mm-Festplatten ist diese Einlage nicht erforderlich, wenn diese in die Festplattenhalterung eingesetzt werden.

  • Seite 22: Einsetzen Der Wlan-Karte (Wireless Local Area Network)

    Einsetzen der WLAN-Karte (Wireless Local Area Network) Setzen Sie die WLAN-Karte in den entsprechenden Steckplatz im Computer ein. Ziehen Sie die Schraube fest, um die WLAN-Karte am Computer zu befestigen. Führen Sie die Kabel durch die Kabelführung und schließen Sie sie an die WLAN-Karte an. Folgendes einsetzen: a.

  • Seite 23: Einsetzen Des Bluetooth-Moduls

    Trennen Sie das Bluetooth-Kabel und ziehen Sie es aus der Führung. Schieben Sie die Bluetooth-Abdeckung nach oben, um sie zu lösen. Entfernen Sie das Bluetooth-Modul aus dem Computer. Entfernen Sie die Schraube, mit der das Bluetooth-Modul befestigt ist. Entfernen Sie das Bluetooth-Modul. Trennen Sie das Bluetooth-Kabel vom Modul und entfernen Sie es. Einsetzen des Bluetooth-Moduls Schließen Sie das Bluetooth-Kabel am Bluetooth-Modul an.

  • Seite 24: Entfernen Des Prozessorlüfters

    Entfernen des Prozessorlüfters Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Folgendes entfernen: a. Akku b. Hintere Bodenabdeckung Entfernen Sie die Schrauben, mit denen der Prozessorlüfter am Computer befestigt ist. Entfernen Sie den Prozessorlüfter aus dem Computer.

  • Seite 25: Entfernen Des Videokartenlüfters

    Entfernen des Videokartenlüfters Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Folgendes entfernen: a. Akku b. Hintere Bodenabdeckung Entfernen Sie die Schrauben, mit denen der Videokartenlüfter im Computer befestigt ist. Entfernen Sie den Videokartenlüfter aus dem Computer.

  • Seite 26: Einsetzen Des Knopfzellenakkus

    Einsetzen des Knopfzellenakkus Setzen Sie den Knopfzellenakku wieder im entsprechenden Fach ein. Schließen Sie das Kabel des Knopfzellenakkus an. Folgendes einsetzen: a. Hintere Bodenabdeckung b. Akku Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Handballenstütze Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 27 Entfernen Sie die Schrauben, mit denen die Handballenstütze an der Unterseite des Computers befestigt ist. Drehen Sie den Computer um und trennen Sie die folgenden Kabel von der Systemplatine: a. Medienplatine b. Lautsprecher c. Touchpad d. Netzschalter...
  • Seite 28 Entfernen Sie die Schrauben, mit denen die Handballenstütze am Computer befestigt ist, und drehen Sie sie um. Drehen Sie die Handballenstütze um und entfernen Sie sie aus dem Computer.

  • Seite 29: Einsetzen Der Handballenstütze

    Einsetzen der Handballenstütze Hängen Sie die Handballenstütze an der Vorderseite ein und bringen Sie sie in die ursprüngliche Position auf dem Computer. Drücken Sie auf alle angegebenen Stellen, bis die Handballenstütze hörbar einrastet.

  • Seite 30: Entfernen Des Expresscard-Moduls

    Schließen Sie folgende Kabel an die Systemplatine an: a. Netzschalter b. Touchpad c. Lautsprecher d. Medienplatine e. Fingerabdruckleser RFID Ziehen Sie die Schrauben fest, um die Handballenstütze an der Vorderseite des Computers zu befestigen. Ziehen Sie die Schrauben fest, um die Handballenstütze an der Unterseite des Computers zu befestigen. Folgendes einsetzen: a.

  • Seite 31: Einsetzen Des Expresscard-Moduls

    g. Festplatte h. Handballenstütze Trennen Sie folgende Kabel: a. Das ExpressCard-Kabel von der Systemplatine b. Das USH-Platinenkabel von der USH-Platine (nur M4700) Entfernen Sie die Schrauben, mit denen das ExpressCard-Modul am Computer befestigt ist, und das ExpressCard- Modul. Einsetzen des ExpressCard-Moduls Setzen Sie das ExpressCard-Modul in das entsprechende Fach ein.

  • Seite 32: Entfernen Des Kühlkörpers

    g. Akku h. ExpressCard Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Kühlkörpers Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Folgendes entfernen: a. Akku b.

  • Seite 33: Einsetzen Des Prozessors

    a. Akku b. Hintere Bodenabdeckung c. Tastaturrahmen d. Tastatur e. Optisches Laufwerk Festplatte g. Handballenstütze h. Prozessorlüfter Kühlkörper Drehen Sie den Verriegelungsnocken des Prozessors entgegen dem Uhrzeigersinn. Entfernen Sie den Prozessor aus dem Computer. Einsetzen des Prozessors Richten Sie die Kerben am Prozessor und am Sockel aneinander aus und setzen Sie den Prozessor in den Sockel ein.
  • Seite 34 Entfernen Sie die Antennenkabel aus den Kabelführungskanälen. Lösen Sie die unverlierbaren Schrauben am Kühlkörper.

  • Seite 35: Einsetzen Des Kühlkörpers Der Videokarte

    Entfernen Sie den Kühlkörper der Videokarte aus dem Computer. Einsetzen des Kühlkörpers der Videokarte Schieben Sie den Kühlkörper in seine ursprüngliche Position auf dem Computer. Ziehen Sie die unverlierbaren Schrauben fest, um den Kühlkörper zu befestigen. Ziehen Sie das Antennenkabel durch die Führung und schließen Sie es an die eingesetzten Wireless-Karten an. Folgendes einsetzen: a.

  • Seite 36: Entfernen Der Videokarte

    Entfernen der Videokarte Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Folgendes entfernen: a. Akku b. Hintere Bodenabdeckung c. Tastaturrahmen d. Tastatur e. Optisches Laufwerk Festplatte g. Handballenstütze h. Videokartenlüfter Kühlkörper der Videokarte Kühlkörper Entfernen Sie die Schrauben, mit denen die Videokarte am Computer befestigt ist.
  • Seite 37 a. SD-Karte b. Akku c. Hintere Bodenabdeckung d. Tastaturrahmen e. Tastatur Optisches Laufwerk g. Festplatte h. Handballenstütze Trennen Sie den ExpressCard-Modulanschluss von der E/A-Platine. Entfernen Sie die Schrauben, mit denen die E/A-Platine am Computer befestigt ist. Heben Sie die rechte Kante der E/A-Platine an, um den Anschluss zu lösen, und entfernen Sie die E/A-Platine aus dem Computer.

  • Seite 38: Einsetzen Der E/A-Platine

    Einsetzen der E/A-Platine Schließen Sie den E/A-Platinenanschluss an und schieben Sie die E/A-Platine in den entsprechenden Steckplatz im Computer. Ziehen Sie die Schrauben fest, um die E/A-Platine am Computer zu befestigen. Schließen Sie den ExpressCard-Modulanschluss an die E/A-Platine an. Folgendes einsetzen: a.

  • Seite 39: Einsetzen Der Schalterplatine

    Trennen Sie das Schalterplatinenkabel von der Systemplatine und entfernen Sie sie aus den Halteklemmen. Entfernen Sie die Schrauben, mit denen die Schalterplatine am Computer befestigt ist, und entfernen Sie sie aus dem Computer. Einsetzen der Schalterplatine Bringen Sie die Schalterplatine in ihre ursprüngliche Position am Computer. Ziehen Sie die Schrauben fest, um die Schalterplatine am Computer zu befestigen.

  • Seite 40: Einsetzen Der Ush-Platine

    Einsetzen der USH-Platine Bringen Sie die USH-Platine in ihre ursprüngliche Position am Computer. Ziehen Sie die Schrauben fest, um die USH-Platine am Computer zu befestigen. Schließen Sie das Smart Card- und das USH-Platinenkabel an die Systemplatine an. Folgendes einsetzen: a. Handballenstütze b.
  • Seite 41 Drehen Sie den Computer um und ziehen Sie die Antennenkabel durch das Kabelführungsloch nach oben. Drehen Sie den Computer um und entfernen Sie die Schrauben auf der Unter- und der Rückseite des Computers.
  • Seite 42 Entfernen Sie die Schrauben, mit denen die LVDS-Kabelhalterung (Low-Voltage Differential Signaling) befestigt ist. Entfernen Sie die LVDS-Kabelhalterung und trennen Sie das LVDS-Kabel und das Kamerakabel von der Systemplatine. ANMERKUNG: Das LVDS-Kabel ist in der M4700 ohne Halterung verfügbar. Die LVDS-Kabelhalterung ist nur in der M6700 verfügbar.

  • Seite 43: Einsetzen Der Bildschirmbaugruppe

    Einsetzen der Bildschirmbaugruppe Ziehen Sie die Schrauben fest, um die Bildschirmbaugruppe zu befestigen. Schließen Sie die Kamera- und die LVDS-Kabel an die richtigen Anschlüsse auf der Systemplatine an. Platzieren Sie die LVDS-Kabelhalterung auf dem Computer und ziehen Sie die Schrauben fest, um sie am Computer zu befestigen.

  • Seite 44: Einsetzen Der Scharnierabdeckung

    b. Hintere Bodenabdeckung c. Tastaturrahmen d. Tastatur e. Optisches Laufwerk Festplatte g. Handballenstütze h. Bildschirmbaugruppe Entfernen Sie die Schrauben, mit denen die Scharnierabdeckung am Computer befestigt ist. Entfernen Sie die Scharnierabdeckung aus dem Computer. Einsetzen der Scharnierabdeckung Bringen Sie die Scharnierabdeckung in die entsprechende Position auf dem Computer. Ziehen Sie die Schrauben fest, um die Scharnierabdeckung am Computer zu befestigen.
  • Seite 45 Primärer Arbeitsspeicher Sekundärer Arbeitsspeicher k. Prozessorlüfter Videokartenlüfter m. Handballenstütze n. Kühlkörper o. Prozessor p. Kühlkörper der Videokarte q. Videokarte E/A-Platine s. Bildschirmbaugruppe Entfernen Sie das Kabel des Knopfzellenakkus. Trennen Sie das Bluetooth-Kabel. Trennen Sie das USH-Anschlusskabel.
  • Seite 46 Trennen Sie das USH-Kabel. Trennen Sie das Wireless-Kabel. Entfernen Sie (gegebenenfalls) alle Minikarten. Entfernen Sie die Schrauben, mit denen die Systemplatine befestigt ist, und heben Sie die obere Kante der Systemplatine in einem Winkel von 20 Grad an. 10. Trennen Sie das Netzkabel und entfernen Sie die Systemplatine.

  • Seite 47: Einsetzen Der Systemplatine

    Einsetzen der Systemplatine Schließen Sie das Netzkabel an die Systemplatine an. Setzen Sie die Systemplatine in das entsprechende Fach ein. Ziehen Sie die Schrauben fest, um die Systemplatine am Computer zu befestigen. Schließen Sie die folgenden Kabel an: a. USH-Anschluss b.

  • Seite 48: Entfernen Des Netzanschlusses

    Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Netzanschlusses Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Folgendes entfernen: a. SD-Karte b. ExpressCard c. Akku d.

  • Seite 49: Entfernen Der Bildschirmblende

    g. Prozessorkühlkörper h. Handballenstütze Videokartenlüfter Prozessorlüfter k. Sekundärer Arbeitsspeicher Primärer Arbeitsspeicher m. Festplatte n. Optisches Laufwerk o. Tastatur p. Tastaturrahmen q. Hintere Bodenabdeckung Akku s. ExpressCard SD-Karte Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Bildschirmblende Nach der Arbeit an Komponenten im Inneren des Computers .

  • Seite 50: Einsetzen Der Bildschirmblende

    Einsetzen der Bildschirmblende Hängen Sie die Bildschirmblende unten ein und drücken Sie darauf.

  • Seite 51: Entfernen Des Bildschirms

    Gehen Sie so entlang der gesamten Blende vor, bis sie in die Bildschirmbaugruppe einrastet. Setzen Sie den Akku ein. Nach der Arbeit an Komponenten im Inneren des Computers. Folgen Sie den Anweisungen unter Entfernen des Bildschirms Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Folgendes entfernen: a.
  • Seite 52 Lösen Sie das Klebeband ab, mit dem das LVDS-Kabel am Bildschirm befestigt ist. Trennen Sie das LVDS-Kabel.
  • Seite 53 Entfernen Sie die Schrauben, mit denen die Bildschirmhalterungen am Bildschirm befestigt sind. Entfernen Sie die Bildschirmhalterungen.

  • Seite 54: Einsetzen Des Bildschirms

    Einsetzen des Bildschirms Bringen Sie die Bildschirmhalterung am Bildschirm in Position. Ziehen Sie die Schrauben fest, um die Bildschirmhalterung am Bildschirm zu befestigen. Schließen Sie das LVDS-Kabel an und bringen Sie das Klebeband an. Bringen Sie den Bildschirm in die ursprüngliche Position am Computer. Ziehen Sie die Schrauben fest, um den Bildschirm an der Bildschirmbaugruppe zu befestigen.

  • Seite 55: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...

  • Seite 56: System-Setup-Optionen

    Tasten Navigation <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste> Weiter zum nächsten Fokusbereich. ANMERKUNG: Nur für den Standard-Grafikbrowser <Esc> Wechselt zur vorherigen Seite, bis der Hauptbildschirm angezeigt wird. Durch Drücken der Taste <Esc>...
  • Seite 57 Tabelle 3. Systemkonfiguration Option Beschreibung Integrated NIC Ermöglicht die Konfiguration des integrierten Netzwerkcontrollers. Die Optionen sind: • Disabled (Deaktiviert) • Enabled (Aktiviert) • Enabled with PXE (Aktiviert mit PXE) (Standardeinstellung) Parallel Port Ermöglicht Ihnen festzulegen und einzustellen, wie die parallele Schnittstelle an der Docking- Station betrieben wird.
  • Seite 58 Option Beschreibung Standardeinstellung: All drives are enabled (Alle Laufwerke sind aktiviert). SMART Reporting Dieses Feld steuert, ob Festplattenlaufwerkfehler für integrierte Laufwerke während des Systemstarts gemeldet werden. Diese Technologie ist Teil der S.M.A.R.T. (Self Monitoring Analysis and Reporting Technology - System zur Selbstüberwachung, Analyse und Statusmeldung) -Spezifikation.
  • Seite 59 Tabelle 4. Video Option Beschreibung LCD Brightness Erlaubt Ihnen bei ausgeschaltetem Helligkeitssensor die Lichtstärke des Bildschirms einzustellen. Optimus Ermöglicht Ihnen die Aktivierung oder Deaktivierung der NVIDIA Optimus- Technologie. • Enable Optimus (Optimus aktivieren) - Standardeinstellung. Tabelle 5. Sicherheit Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administratorkennworts (Admin).
  • Seite 60 Option Beschreibung Computrace Ermöglicht die Aktivierung oder Deaktivierung der optionalen Computrace- Software. Die Optionen sind: • Deactivate (Deaktivieren) (Standardeinstellung) • Disable (Deaktivieren) • Activate (Aktivieren) ANMERKUNG: Mit den Optionen "Activate" (Aktivieren) und "Disable" (Deaktivieren) wird die Funktion dauerhaft aktiviert oder deaktiviert. Dann sind keine weiteren Änderungen zulässig.
  • Seite 61 Option Beschreibung Hyper-Thread Control Ermöglicht das Aktivieren oder Deaktivieren von HyperThreading im Prozessor. Standardeinstellung: Enabled (Aktiviert) Rapid Start Technology Ermöglicht die Einrichtung der Rapid Start- Technologie. Diese Funktion ist standardmäßig aktiviert. Sie können den Wert des Rapid Start-Zeitgebers festlegen. Tabelle 7. Stromverwaltung Option Beschreibung AC Behavior...
  • Seite 62 Option Beschreibung • Standard Charge (Standardladevorgang) • Express Charge (Schnellladevorgang) • Predominantly AC use (Bevorzugt Netztstrom nutzen) • Auto Charge (Automatischer Ladevorgang) (Standardeinstellung) • Custom Charge (Benutzerdefinierter Ladevorgang) – hierbei können Sie eine Prozentzahl festlegen, bis zu welcher der Akku geladen werden muss. ANMERKUNG: Unter Umständen stehen nicht für jeden Akku alle Lademodi zur Verfügung.
  • Seite 63 Tabelle 9. Unterstützung der Virtualisierung Option Beschreibung Virtualization Legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann. • Enable Intel Virtualization Technology (Intel-Virtualisierungstechnologie aktivieren) - Standardeinstellung. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von Intel VT for Direct I/O bereitgestellten zusätzlichen Hardware-Funktionen durch den VMM (Virtual Machine Monitor).

  • Seite 64: Aktualisieren Des Bios

    Update verfügbar ist. Sollten Sie ein Notebook verwenden, stellen Sie sicher, dass der Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden).

  • Seite 65: Zuweisen Eines System- Und Setup-Kennworts

    ANMERKUNG: Das System wird mit deaktivierter System- und Setup-Kennwortfunktion geliefert. Zuweisen eines System- und Setup-Kennworts Sie können nur dann ein neues System Password (Systemkennwort) und/oder Setup Password (Setup-Kennwort) zuweisen oder ein vorhandenes System Password (Systemkennwort) und/oder Setup Password (Setup-Kennwort) ändern, wenn die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wenn die Option Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist, kann das Systemkennwort nicht geändert werden.
  • Seite 66 ANMERKUNG: Wenn Sie das System- und/oder Setup-Kennwort ändern, geben Sie das neue Kennwort erneut ein, wenn Sie dazu aufgefordert werden. Wenn Sie das System- und/oder Setup-Kennwort löschen, bestätigen Sie den Löschvorgang, wenn Sie dazu aufgefordert werden. Drücken Sie die <Esc>-Taste, und eine Meldung fordert Sie zum Speichern der Änderungen auf. Drücken Sie auf <Y>, um die Änderungen zu speichern und das System-Setup-Programm zu verlassen.

  • Seite 67: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 68: Problembehandlung Für Ihren Computer

    Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Gerätestatusanzeigen Tabelle 13. Gerätestatusanzeigen Leuchtet, wenn Sie den Computer einschalten, und blinkt, wenn sich der Computer im Energieverwaltungsmodus befindet. Leuchtet, wenn der Computer Daten liest oder schreibt. Leuchtet kontinuierlich auf oder blinkt, um den Ladezustand des Akkus anzuzeigen.

  • Seite 69: Akkustatusanzeigen

    Wenn der Computer über eine Steckdose an das Stromnetz angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd gelb An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der nicht von und weiß blinkend Dell stammt, angeschlossen. Abwechselnd gelb Vorübergehender Akkufehler bei angeschlossenem Netzadapter. blinkend und stetig weiß...
  • Seite 70 Funktion Technische Daten Anschlüsse • Intel Core i5 und i7 Dual-Core-Prozessoren – zwei DIMM- Steckplätze • Intel Core i7 Quad-Core- und i7 Quad Extreme Prozessoren – vier DIMM-Steckplätze Kapazität 1 GB, 2 GB, 4 GB und 8 GB Speicher (Minimum) 2 GB Speicher (Maximum) •...
  • Seite 71 Funktion Technische Daten BIOS-Chip (NVRAM) 96 Mb (12 MB) Tabelle 22. Anschlüsse und Stecker Funktion Technische Daten Audio zwei Anschlüsse für Ausgang und Eingang/Mikrofon Netzwerkadapter ein RJ45-Anschluss USB 2.0 zwei USB 3.0 zwei eSATA\USB 2.0 einer IEEE1394: M4700 ein 4-poliger IEEE 1394-Anschluss M6700 ein 6-poliger IEEE 1394-Anschluss Video...
  • Seite 72 Funktion M4700 M6700 Bildwiederholfrequenz 60 Hz Mindestbetrachtungswinkel: Horizontal +/- 40°, +/- 60° (FHD) Vertikal + 10°/- 30°, +/- 50° (FHD) Tabelle 24. Tastatur Funktion Technische Daten Anzahl der Tasten • USA: 86 Tasten • Großbritannien: 87 Tasten • Brasilien: 87 Tasten •...
  • Seite 73 Funktion Technische Daten ANMERKUNG: Die Größe der Festplatte kann variieren. Weitere Informationen finden Sie unter dell.com. Optisches Laufwerk Schnittstelle • SATA 1 (1,5 Gbit/s) • SATA 2 (3,0 Gbit/s) Konfiguration Unterstützung für ODD-Module und Air Bay mit SATA- Festplattenlaufwerksoption Tabelle 28. Akku...
  • Seite 74 Funktion M4700 M6700 Temperaturbereich: Während des Betriebs 0° C bis 40 °C (32 °F bis 104 °F) Nicht in Betrieb –40 °C bis 65 °C (–40 °F bis 149 °F) Tabelle 30. Kontaktlose Smart Card Funktion Technische Daten Unterstützte Smart Cards und •...

  • Seite 75: Technische Daten

    Technische Daten Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (Start icon) → Help and Support ((Startsymbol) Hilfe und Support) und wählen Sie dann die Option zur Anzeige der Informationen über Ihren Computer. Tabelle 33.
  • Seite 76 Funktion Technische Daten • Intel Core i7 Quad-Core- und i7 Quad Extreme Prozessoren – 32 GB Tabelle 36. Video Funktion Technische Daten separat Datenbus PCIe X16 Video-Controller und -Speicher: M4700 • AMD FirePro M4000 mit 1 GB GDDR5 • NVIDIA Quadro K1000M mit 2 GB GDDR3 •...
  • Seite 77 Funktion Technische Daten USB 3.0 zwei eSATA\USB 2.0 einer IEEE1394: M4700 ein 4-poliger IEEE 1394-Anschluss M6700 ein 6-poliger IEEE 1394-Anschluss Video 15-poliger VGA-Anschluss, 19-poliger HDMI-Anschluss, 20-poliger DisplayPort-Anschluss Speicherkartenleser ein 8-in-1-Speicherkartenleser Docking-Port einer SIM-Port (Subscriber Identity Module) einer ExpressCard einer Smart Card (optional) einer Tabelle 41.
  • Seite 78 1 TB mit 5.400 1/min, 320/500/750 GB mit 7.200 1/min, 320 GB mit 7.200 1/min SED FIPS; SATA-3-SSD mit 128/256/512 GB, SATA-3-SSD mit 256 GB ANMERKUNG: Die Größe der Festplatte kann variieren. Weitere Informationen finden Sie unter dell.com. Optisches Laufwerk Schnittstelle •...
  • Seite 79 Funktion Technische Daten Konfiguration Unterstützung für ODD-Module und Air Bay mit SATA- Festplattenlaufwerksoption Tabelle 46. Akku Funktion Technische Daten Lithium-Ionen-Akku Abmessungen (6 Zellen/9 Zellen/9 Zellen mit langem Lebenszyklus (LCL)): Tiefe 82,60 mm (3,25 Zoll) Höhe 190,65 mm (7,50 Zoll) Breite 20 mm (0,78 Zoll) Gewicht •...
  • Seite 80 Tabelle 48. Kontaktlose Smart Card Funktion Technische Daten Unterstützte Smart Cards und • ISO 14443A – 160 kBit/s, 212 kBit/s, 424 kBit/s und 848 kBit/s Technologien • ISO 14443B – 160 kBit/s, 212 kBit/s, 424 kBit/s und 848 kBit/s • ISO15693 •...

  • Seite 81: Kontaktaufnahme Mit Dell

    Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website dell.com/support auf.
