Inbetriebnahme
Anschließen des Geräts
Beachten Sie die Sicherheitshinweise im Kapitel
CE-Konformität sowie eine optimale Bildqualität werden nur mit den
mitgelieferten Datenleitungen gewährleistet.
► Schalten Sie den Bildschirm und den Computer aus.
► Lösen Sie den Netzstecker des Computers.
Leitungen an den Bildschirm anschließen
Die mitgelieferten Datenleitungen haben zwei 15-polige D-SUB-Stecker oder zwei 24-polige
DVI-Stecker oder zwei 20-polige DP-Stecker für den Anschluss am Bildschirm und am Computer.
Informationen über die Anschlüsse und Schnittstellen des Computers finden
Sie in der Betriebsanleitung des Computers.
1
2

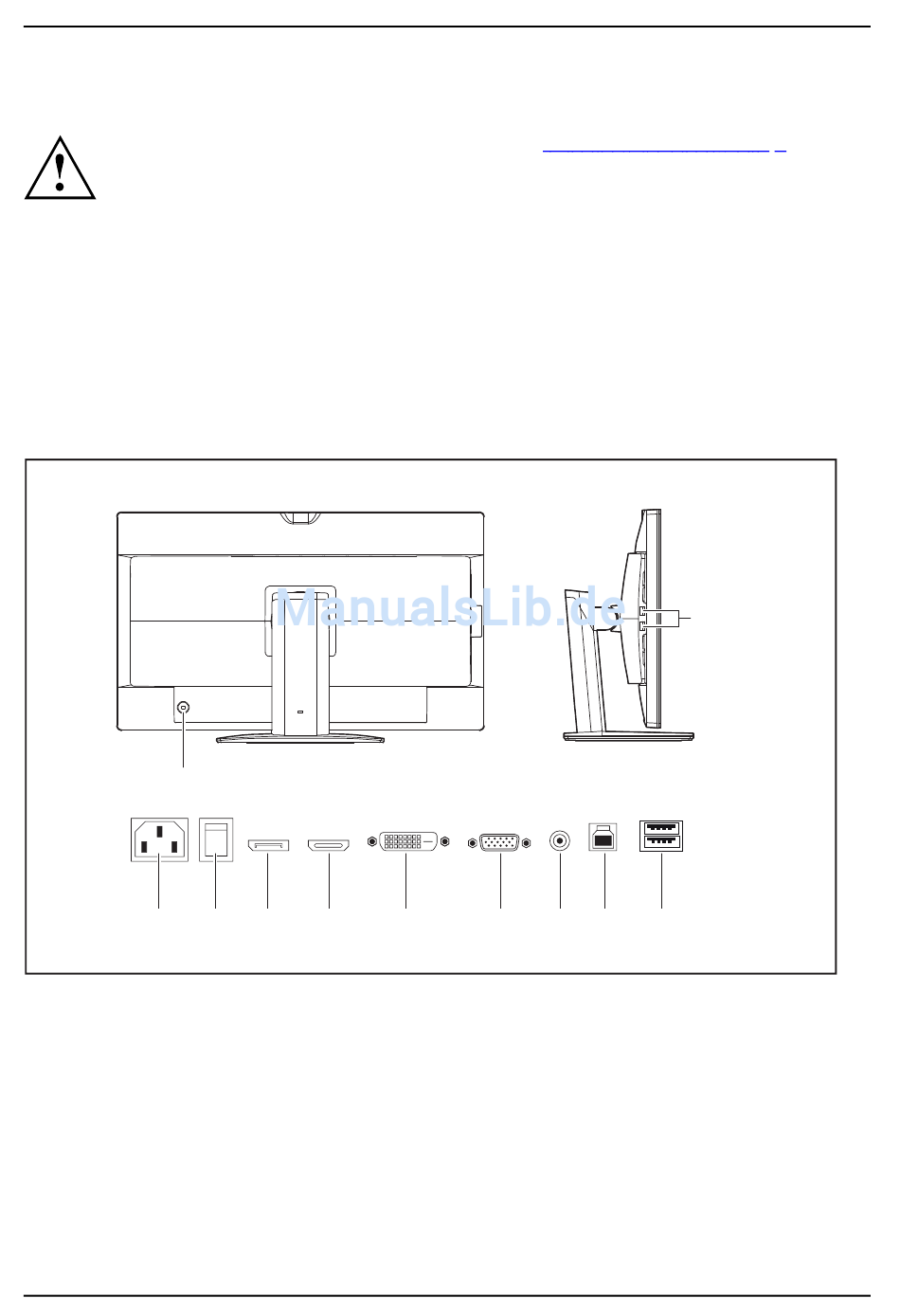

1 = Sicherheitsschlitz für "Kensington Lock"
2 = Netzanschlussbuchse
3 = 0 W-Schalter
4 = DP-Anschlussbuchse
5 = HDMI-Anschlussbuchse
► Wählen Sie die geeignete Datenleitung für Ihren Computer aus.
► Stecken Sie einen Stecker der Datenleitung an die DVI-D-Anschlussbuchse oder die
DP-Anschlussbuchse des Bildschirms und sichern Sie die DVI-D-Steckverbindung
durch Anziehen der Sicherungsschrauben.
16
3 4 5
"Wichtige Hinweise", Seite
6 7 8
6 = DVI-D-Anschlussbuchse (DVI)
7 = D-SUB-Anschlussbuchse (VGA)
8 = AUDIO-IN-Anschlussbuchse
9 = USB 3.0 (Upstream)
10 = USB 3.0 (Downstream)
10
10
9
7.
