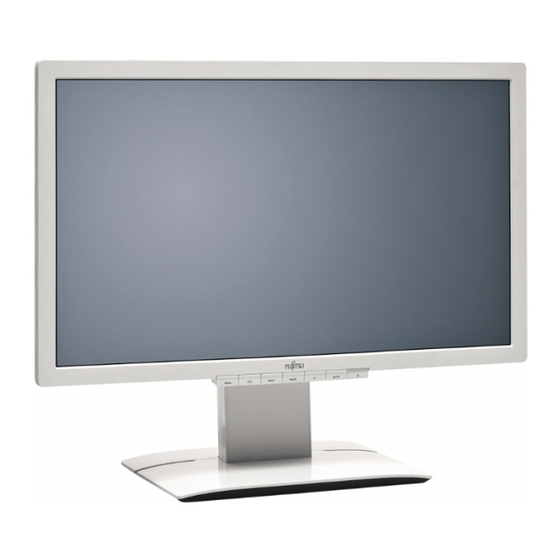

- Seite 1 Display Betriebsanleitung P23T-6 IPS...
- Seite 2 "http://support.ts.fujitsu.com/support/index.html" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk (siehe Service-Desk-Liste oder im Internet: "http://ts.fujitsu.com/support/servicedesk.html") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Wir wünschen Ihnen viel Freude mit Ihrem neuen System von Fujitsu.
- Seite 4 Garantie übernommen und jegliche damit verbundene Haftung ausgeschlossen. Markennamen können geschützte Warenzeichen des jeweiligen Herstellers und/oder urheberrechtlich geschützt sein. Ihre Verwendung durch Dritte für eigene Zwecke kann eine Verletzung der Rechte des Inhabers darstellen. Weitere Informationen finden Sie unter "http://ts.fujitsu.com/terms_of_use.html" Bestell-Nr. Fujitsu Technology Solutions: A26361-K1370-Z320-1-19, Ausgabe 2...
-
Seite 5: Inhaltsverzeichnis
P23T-6 IPS Betriebsanleitung Ihr LCD-Bildschirm ... Wichtige Hinweise Inbetriebnahme Bedienung Hinweise zur ergonomischen Farbeinstellung Fehlerbehebung Erläuterungen zur Norm ISO 9241–307 Technische Daten... - Seite 6 Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright © Fujitsu Technology Solutions GmbH 2011 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
- Seite 7 Anschluss DisplayPort ..............37 Fujitsu Technology Solutions...
- Seite 8 Inhalt Fujitsu Technology Solutions...
-
Seite 9: Ihr Lcd-Bildschirm
Um die beschriebenen Arbeiten auszuführen, müssen Sie kein "Fachmann" sein. Beachten Sie aber unbedingt die Sicherheitshinweise in der Betriebsanleitung des Computers und in diesem Handbuch. Bei Problemen wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service Desk. Fujitsu Technology Solutions... -
Seite 10: Weitere Informationen
Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit" Taste kennzeichnet eine Taste auf dem Bildschirm, z. B: MENU Diese Schrift kennzeichnet Begriffe und Texte, die betont oder hervorgehoben werden, z. B.: Gerät nicht ausschalten Fujitsu Technology Solutions... -
Seite 11: Wichtige Hinweise
Netzstecker und verständigen Sie Ihre Verkaufsstelle oder unseren Service Desk. • Reparaturen am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Durch unbefugtes Öffnen und unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen (elektrischer Schlag, Brandgefahr). Fujitsu Technology Solutions... -
Seite 12: Netzleitung
Packen Sie die Geräte erst am Aufstellungsort aus. Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann sich Kondenswasser bilden. Warten Sie, bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen. Fujitsu Technology Solutions... -
Seite 13: Gerät Reinigen
Spülmittel getaucht und gut ausgewrungen haben. CE-Kennzeichnung Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit" und 2006/95/EG "Niederspannungsrichtlinie". Power Management Der Fujitsu LCD-Bildschirm verfügt über ein Power-Management, das die Leistungsaufnahme im 0W-Energiesparmodus auf 0W reduziert. Fujitsu Technology Solutions... -
Seite 14: Entsorgung Und Recycling
Fujitsu America, Inc. Environmental Protection 1250E. Arques Avenue Administration Sunnyvale, CA 94085 U.S.A. Executive Yuan R.O.C. Contact: Henning, Bernd "http://recycle.epa.gov.tw" Phone No.: (408) 329-6737 Fax No.: (408) 746-8299 Sie finden Informationen dazu auch im Internet unter "http://ts.fujitsu.com/recycling". Fujitsu Technology Solutions... -
Seite 15: Inbetriebnahme
► Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. ► Informieren Sie unverzüglich Ihre Verkaufsstelle, wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen. Wir empfehlen Ihnen, die Originalverpackung der Geräte nicht wegzuwerfen. Bewahren Sie die Originalverpackung für einen eventuellen Wiederversand auf. Fujitsu Technology Solutions... -
Seite 16: Gerät Aufstellen
Halten Sie Zuluft- und Abluftöffnungen des Geräts frei, um eine ausreichende Belüftung zu gewährleisten. Einrichten eines ergonomischen Bildschirmarbeitsplatzes ► Stellen Sie den Bildschirmarbeitsplatz nicht gegenüber einem Fenster (1) auf. ► Stellen Sie den Bildschirm außerhalb der Reichweite einer Lichtquelle (1) auf. Fujitsu Technology Solutions... - Seite 17 Fall herausragen. Je nach Situation kann sich die Verwendung eines Schwenkarms oder einer Wandhalterung (VESA FPMPMI) anbieten, die im Fachhandel erhältlich sind. Dazu muss der Bildschirmfuß vorher, wie im Kapitel "Bildschirmfuß demontieren", Seite 16 erläutert, demontiert werden. Fujitsu Technology Solutions...
-
Seite 18: Bildschirmfuß Montieren
Betriebsposition aufgestellt haben. ► Setzen Sie die Bodenplatte am Standfuß ein (1). ► Führen Sie die Schraube durch die Öffnung (2). ► Befestigen Sie die Bodenplatte mit der Schraube (3). ► Stellen Sie den Bildschirm in Betriebspositon auf. Fujitsu Technology Solutions... -
Seite 19: Höhe Einstellen
Der Bildschirm kann in seiner Neigung um –3° (nach vorn) und +35° (nach hinten) aus seiner senkrechten Stellung verstellt werden. ► Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und bewegen Sie ihn in die gewünschte Neigung. Fujitsu Technology Solutions... -
Seite 20: Bildschirmfuß Demontieren
► Lösen Sie die Schrauben (1) an der Rückseite des Bildschirms. Sie können jetzt einen Schwenkarm oder eine Wandhalterung gemäß VESA FPMPMI mit 100 mm Lochabstand montieren. Wie Sie Schwenkarm bzw. Wandhalterung montieren, entnehmen Sie der Dokumentation des Schwenkarmes oder der Wandhalterung. Fujitsu Technology Solutions... -
Seite 21: Anschließen Des Geräts
4 = 0 W Schalter 9 = USB IN (Downstream) 5 = Display Port (DP) - Anschlussbuchse 10 = USB OUT (Upstream) ► Entfernen Sie die Abdeckung. ► Wählen Sie die geeignete Datenleitung für Ihren Computer aus. Fujitsu Technology Solutions... -
Seite 22: Leitungen An Den Computer Anschließen
► Stecken Sie den Netzstecker des Bildschirms in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose. ► Stecken Sie den Netzstecker des Computers in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose. Wenn Ihr Computer zwei Bildschirmanschlüsse hat (Bildschirm-Controller "onboard" und separate Grafikkarte), so ist standardmäßig der Bildschirmanschluss der separaten Grafikkarte aktiv. Fujitsu Technology Solutions... -
Seite 23: Bedienung
BASIC-Energiesparmodus <1 W. Diese Stellung wird für die DP-Datenleitung benötigt, kann aber auch für VGA oder DVI bei manchen PCs notwendig werden, wenn der Bildschirm in der 0 W Betriebsart dunkel bleibt. ► Schalten Sie das Gerät mit dem Ein-/Ausschalter (1) ein. Fujitsu Technology Solutions... -
Seite 24: Hinweise Zum Power-Management
Netzanzeige des Bildschirms ändert die Farbe, um die Statusänderung anzuzeigen. Im Auslieferzustand sind Betrieb ECO und Energiesparmodus BASIC voreingestellt. Nach einer Eingabe am Computer wird der Bildschirminhalt wiederhergestellt. Genauere Informationen über die Funktionsweise des Energiesparmodus entnehmen Sie der Betriebsanleitung oder dem Technischen Handbuch Ihres Computers. Fujitsu Technology Solutions... -
Seite 25: Bildschirmeinstellungen Ändern
Nach der Erstauswahl der OSD-Sprache können Sie diese jederzeit im OSD ändern. Selbstjustage des Bildschirms durchführen ► Drücken Sie die Taste für etwa 1 Sekunde. AUTO Die Meldung erscheint Auto Processing Bildqualität und Bildlage werden für Ihr System optimal eingestellt. Fujitsu Technology Solutions... -
Seite 26: Eingangssignal Auswählen (D-Sub/Dvi-D/Hdmi)
Die Meldung erscheint, ECO Mode ein bzw. ECO Mode aus. Wird die ECO Betriebsart aktiviert, werden folgende OSD- Einstellungen geändert: Mode Office Colour 6500 K Brightness reduziert Nach dem Ausschalten der ECO Betriebsart wird die vorher durch den Benutzer eingestellte Helligkeit wiederhergestellt. Fujitsu Technology Solutions... -
Seite 27: Ein-/Ausschalter Sperren
Veränderungen an der Bildschirmeinstellung zu verhindern. ► Halten Sie die Taste und die Taste INPUT gleichzeitig einige Sekunden gedrückt. Die Meldung erscheint, Power button locked / unlocked. Um den gesperrten Ein-/Ausschalter wieder freizugeben, verfahren Sie auf die gleiche Weise Fujitsu Technology Solutions... -
Seite 28: Bildschirmeinstellungen Mit Dem Osd-Menü Ändern
Symbol zu markieren ( z. B. Image adjust). ► Drücken Sie die Taste , um das markierte Symbol auszuwählen. MENU Das Einstellfenster Image adjust wird angezeigt. ► Drücken Sie die Taste AUTO um das Hauptmenü zu verlassen. Fujitsu Technology Solutions... -
Seite 29: Funktionen Des Osd-Menüs
Hauptmenüs werden im Folgenden beschrieben. Funktionen des OSD-Menüs Im Folgenden wird das OSD-Menü für den analogen Betrieb des Bildschirms beschrieben. Beim digitalen Betrieb sind einige der Funktionen nicht vorhanden, da sie auf Grund der digitalen Übertragungstechnik nicht erforderlich sind. Fujitsu Technology Solutions... -
Seite 30: Helligkeit Und Kontrast Einstellen
Colour = 7500K, ACR = aus) Office Einstellung für Büro (die Werte für Colour und Sharpness sind einstellbar) Photo Voreinstellung für Foto (Colour, Sharpness, Saturation, ACR) Video Voreinstellung für Video (Colour, Sharpness, Saturation, ACR) ACR = Dynamischer Kontrast (ein / aus) Fujitsu Technology Solutions... -
Seite 31: Lautstärke Einstellen
6500 K, 7500 K, 9300 K, Native und Custom Colour. Die Optionen sRGB, Native und Custom colour sind nur in der Modus Einstellung Office verfügbar. In der benutzerdefinierten Einstellung können Sie die Farbanteile der Grundfarben (Rot, Grün, Blau) nach Bedarf verändern. Fujitsu Technology Solutions... -
Seite 32: Einstellungsfunktionen
Werkseinstellungen zurückgesetzt. Mit der Taste wird die Funktion ausgeführt. Bei einer VGA Datenleitung erscheint die Meldung Auto Processing. Das Sprachauswahlmenü erscheint. Informationen anzeigen Einstellfenster Information aufrufen Mit dieser Funktion werden Modellbezeichnung, Seriennummer, Auflösung, H/V-Frequenz und ECO-Mode angezeigt. Fujitsu Technology Solutions... -
Seite 33: Hinweise Zur Ergonomischen Farbeinstellung
+ Farbkombination gut geeignet - Farbkombination nicht geeignet, da entweder Farborte zu nah beieinander liegen, dünnlinige Zeichen nicht erkennbar sind oder hohe Anforderungen an den Scharfeinstellungsmechanismus der Augen gestellt werden. Fujitsu Technology Solutions... -
Seite 34: Fehlerbehebung
1920 x 1080 with 60 Hz ► Stellen Sie mit Hilfe der Computer-Software gültige Frequenzen ein (siehe Dokumentation des Computers oder der Grafikkarte). ► Stellen Sie mit Hilfe der Computer-Software eine gültige Auflösung ein (siehe Dokumentation des Computers oder der Grafikkarte). Fujitsu Technology Solutions... - Seite 35 ► Drücken Sie die Taste AUTO die Selbstjustage des Bildschirms durchzuführen. Bildschirmanzeige wird dunkler Die Lebensdauer der Hintergrundbeleuchtung ist begrenzt. Sollte Ihre Bildschirmanzeige zu dunkel werden, dann muss die Hintergrundbeleuchtung ausgetauscht werden. ► Wenden Sie sich an unseren Service Desk. Fujitsu Technology Solutions...
-
Seite 36: Erläuterungen Zur Norm Iso 9241-307
(Bildelement), die die Bildelementfunktion erweitert. Die maximal zulässige Anzahl solcher fehlerhaften Pixel wird durch die internationale Norm ISO 9241-307 festgelegt. Die LCD Monitore von Fujitsu halten bei niedrigen Auflösungen die Klasse II und bei Auflösungen von 1680 x 1050 (1764000 Pixel) und höher die Klasse I nach der Norm ISO 9241-3 ein. -
Seite 37: Technische Daten
Technische Daten Technische Daten Betauung ist weder im Nennbetriebs- noch im Grenzbetriebsbereich zulässig. P23T-6 IPS Abmessungen und Gewicht Sichtbare Diagonale 58,4 cm Punktabstand 0,2652 mm Bildgröße Breite 509,2 mm Höhe 286,4 mm Maximale Auflösung 1920 x 1080 Abmessungen inkl. Breite 551 mm Bildschirmfuß... -
Seite 38: Vesa-Ddc-Kompatible Vga-Schnittstelle
1024 x 768 64,0 kHz 60 Hz 1280 x 1024 65,0 kHz 60 Hz 1680 x 1050 67,6 kHz 60 Hz 1920 x 1080 74,0 kHz 60 Hz 1920 x 1200 80,0 kHz 75 Hz 1280 x 1024 Fujitsu Technology Solutions... -
Seite 39: Anschluss D-Sub
Technische Daten Anschluss D-SUB Stift Bedeutung Videoeingang Rot Videoeingang Grün Videoeingang Blau Masse Masse Video Masse Rot Video Masse Grün Video Masse Blau +5 V (DDC) Masse Sync. Masse DDC-Daten H-Sync. V-Sync. DDC-Takt Fujitsu Technology Solutions... -
Seite 40: Anschluss Dvi-D
TMDS Data1– TMDS Data1+ TMDS Data 1/3 Shield Not connected Not connected +5V Power Ground Hot Plug Detect TMDS Data0– TMDS Data0+ TMDS Data 0/5 Shield Not connected Not connected TMDS Clock Shield TMDS Clock+ TMDS Clock– Fujitsu Technology Solutions... -
Seite 41: Anschluss Displayport
Ground Lane 1 (positive) Lane 0 (negative) Ground Lane 0 (positive) connected to Ground connected to Ground Auxiliary Channel (positive) Ground Auxiliary Channel (negative) Hot Plug Detect Return for Power Power for connector (3.3 V 500 mA) Fujitsu Technology Solutions...
