Anschließen des Geräts
Beachten Sie die Sicherheitshinweise im Kapitel
CE-Konformität sowie eine optimale Bildqualität werden nur mit den
mitgelieferten Datenleitungen gewährleistet.
► Schalten Sie den Bildschirm und den Computer aus.
► Lösen Sie den Netzstecker des Computers.
Leitungen an den Bildschirm anschließen
Die Anschlüsse des Bildschirms sind durch eine Abdeckung geschützt.
Die mitgelieferten Datenleitungen haben zwei 15-polige D-SUB-Stecker oder zwei 24-polige
DVI-Stecker oder zwei 20–polige DP-Stecker für den Anschluss am Bildschirm und am Computer.
Informationen über die Anschlüsse und Schnittstellen des Computers finden
Sie in der Betriebsanleitung des Computers.
1
3

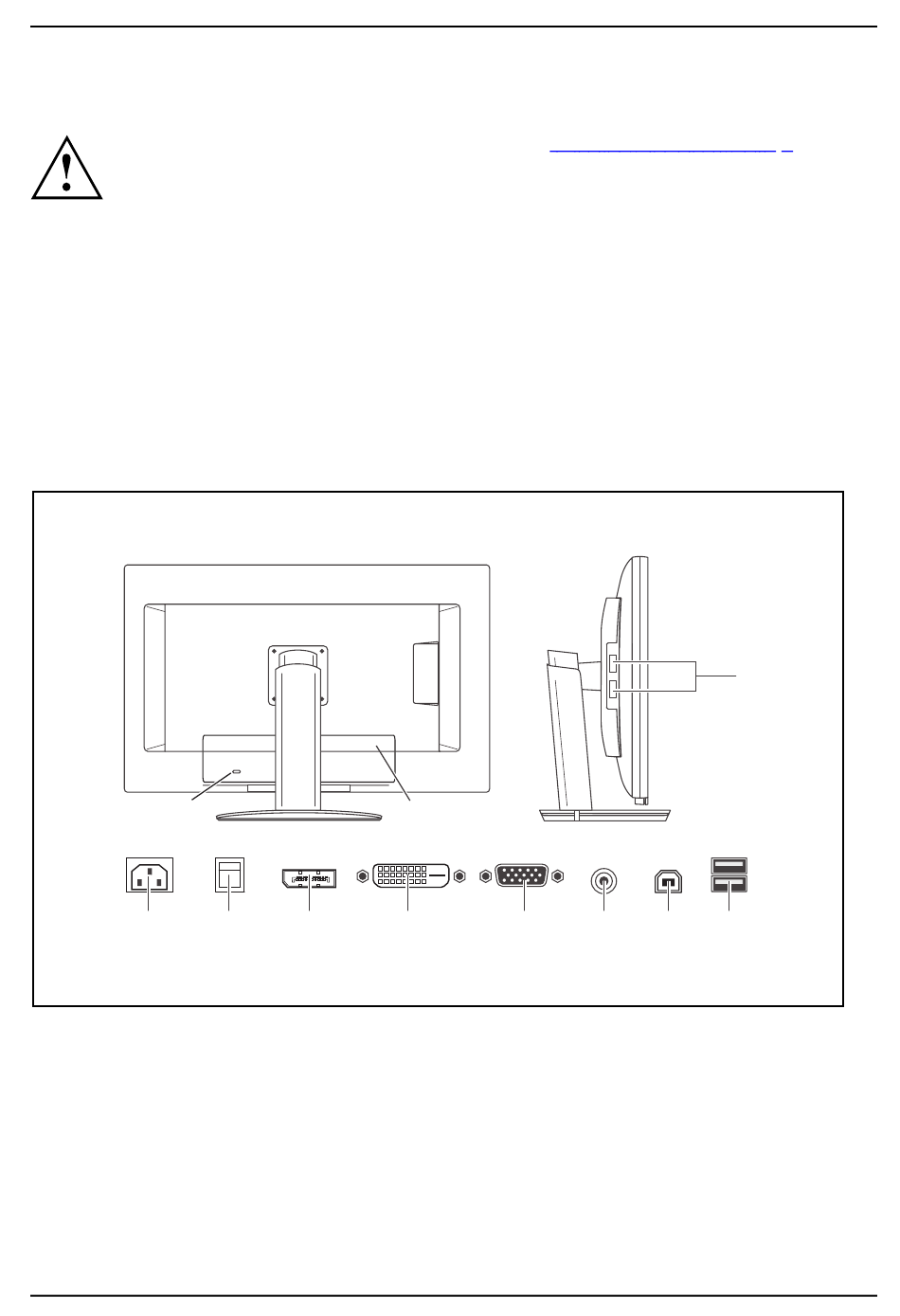

1 = Sicherheitsschlitz für "Kensington Lock"
2 = Abdeckung
3 = Netzanschlussbuchse
4 = 0 W Schalter
5 = Display Port (DP) - Anschlussbuchse
► Entfernen Sie die Abdeckung.
► Wählen Sie die geeignete Datenleitung für Ihren Computer aus.
Fujitsu Technology Solutions
4 5
"Wichtige Hinweise", Seite
2
6 7
6 = DVI-D-Anschlussbuchse (DVI)
7 = D-SUB-Anschlussbuchse (VGA)
8 = AUDIO-IN-Anschlussbuchse
9 = USB IN (Downstream)
10 = USB OUT (Upstream)
Inbetriebnahme
10
8 9 10
