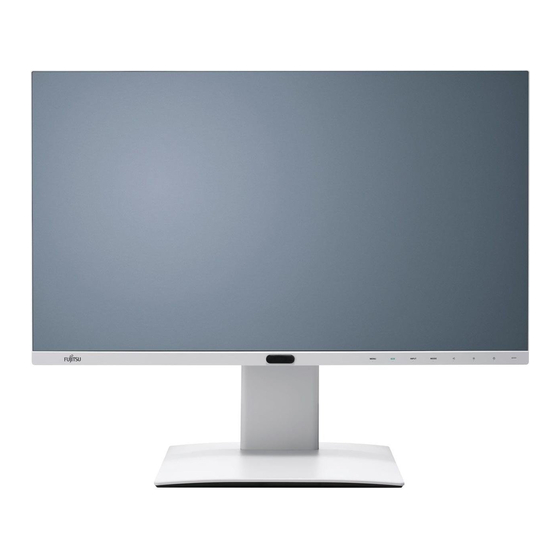

- Seite 1 Display Betriebsanleitung FUJITSU Display P24-8 TE Pro...
- Seite 2 Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet: "http://www.fujitsu.com/fts/" Treiber-Updates finden Sie unter: "http://support.ts.fujitsu.com/download" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk ("http://support.ts.fujitsu.com/contact/servicedesk") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Viel Freude mit Ihrem neuen Fujitsu-System!
- Seite 4 Herausgegeben von / Kontaktadresse in der EU Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 München, Germany "http://www.fujitsu.com/fts/" Copyright © Fujitsu Technology Solutions GmbH 2016. Alle Rechte vorbehalten. Ausgabedatum 09/2016 Bestell-Nr.: A26361-K1594-Z320-1-19, Ausgabe 1...
-
Seite 5: Inhaltsverzeichnis
FUJITSU Display P24-8 TE Pro Betriebsanleitung Ihr LCD-Bildschirm ... Wichtige Hinweise Inbetriebnahme Bedienung Hinweise zum Power-Management Hinweise zum Low Blue Light Modus Hinweise zur ergonomischen Farbeinstellung Erläuterungen zur Norm ISO 9241–307 Fehlerbehebung Technische Daten... - Seite 6 Ankündigung vorbehalten. Fujitsu weist jegliche Verantwortung bezüglich technischer oder redaktioneller Fehler bzw. Auslassungen von sich. Warenzeichen Fujitsu und das Fujitsu-Logo sind eingetragene Warenzeichen von Fujitsu Limited oder seiner Tochtergesellschaften in den Vereinigten Staaten und anderen Ländern. Microsoft und Windows sind Warenzeichen bzw. eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
- Seite 7 Erläuterungen zur Norm ISO 9241–307 ..........41 Fujitsu...
- Seite 8 Anschluss Displayport ..............49 Fujitsu...
-
Seite 9: Ihr Lcd-Bildschirm
Zielgruppe Um die beschriebenen Arbeiten auszuführen, müssen Sie kein "Fachmann" sein. Beachten Sie aber unbedingt die Sicherheitshinweise in der Betriebsanleitung des Computers und in diesem Handbuch. Bei Problemen wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service Desk. Fujitsu... -
Seite 10: Weitere Informationen
Querverweise auf einen anderen Abschnitt z. B. "Sicherheitshinweise" • Querverweise auf eine externe Quelle, z. B. eine Webadresse: Lesen Sie weiter auf "http://www.fujitsu.com/fts/" • Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit"... -
Seite 11: Wichtige Hinweise
Eindringen von Flüssigkeiten oder Fremdkörpern) schalten Sie das Gerät sofort aus, lösen Sie den Netzstecker und verständigen Sie Ihre Verkaufsstelle oder unseren Service Desk. • Reparaturen am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Durch unbefugtes Öffnen und unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen (elektrischer Schlag, Brandgefahr). Fujitsu... -
Seite 12: Netzleitung
Netzleitungsausführungen SVT bzw. SJT zulässig. Bei Aufstellung auf dem Fußboden sind ausschließlich SJT-Netzleitungen zulässig. • Bei der Auswahl der Leitung ist der für das Gerät erforderliche Nennstrom zu beachten. • Falls notwendig, ersetzen Sie die ursprünglich mitgelieferte Netzleitung durch eine landesübliche 3-polige Netzleitung mit Schutzkontakt. Fujitsu... -
Seite 13: Gerät Transportieren
Verschmutzung können Sie ein feuchtes Tuch benutzen, das Sie in Wasser mit mildem Spülmittel getaucht und gut ausgewrungen haben. CE-Kennzeichnung Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2014/30/EG "Elektromagnetische Verträglichkeit", 2014/35/EG "Niederspannungsrichtlinie", 2009/125/EG "Ökodesign Richtlinie" und 2011/65/EU "RoHS Richtlinie". Fujitsu... -
Seite 14: Entsorgung Und Recycling
Das Gerät muss nach den örtlichen Vorschriften über Beseitigung von Sondermüll entsorgt werden. Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich an Ihre Verkaufsstelle, an unseren Service Desk oder direkt an: Deutschland Belgien Schweiz Fujitsu Technology Solutions RECUPEL SWICO GmbH Boulevard Reyers, 80 Schweizerischer... -
Seite 15: Inbetriebnahme
► Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. ► Informieren Sie unverzüglich Ihre Verkaufsstelle, wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen. Wir empfehlen Ihnen, die Originalverpackung der Geräte nicht wegzuwerfen. Bewahren Sie die Originalverpackung für einen eventuellen Wiederversand auf. Fujitsu... -
Seite 16: Gerät Aufstellen
Halten Sie Zuluft- und Abluftöffnungen des Geräts frei, um eine ausreichende Belüftung zu gewährleisten. Einrichten eines ergonomischen Bildschirmarbeitsplatzes ► Stellen Sie den Bildschirmarbeitsplatz nicht gegenüber einem Fenster (1) auf. ► Stellen Sie den Bildschirm außerhalb der Reichweite einer Lichtquelle (1) auf. Fujitsu... - Seite 17 Fall herausragen. Je nach Situation kann sich die Verwendung eines Schwenkarms oder eines vergleichbaren Zubehörs (VESA FPMPMI) anbieten, die im Fachhandel erhältlich sind. Dazu muss der Bildschirmfuß vorher, wie im Kapitel "Bildschirmfuß demontieren", Seite 15 erläutert, demontiert werden. Fujitsu...
-
Seite 18: Bildschirmfuß Montieren
Sicherungsstift am Ring (1). Der Bildschirm kann im Bereich von etwa 150 mm in seiner Höhe verstellt werden. ► Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und bewegen Sie ihn auf- oder abwärts (2). Fujitsu... -
Seite 19: Neigung Einstellen
Standfuß nach oben ab. Sie können jetzt einen Schwenkarm oder vergleichbares Zubehör gemäß VESA FPMPMI mit 100 mm Lochabstand montieren. Wie Sie den Schwenkarm bzw. vergleichbares Zubehör montieren, entnehmen Sie der Dokumentation des Schwenkarmes oder des vergleichbaren Zubehörs. Fujitsu... -
Seite 20: Anschließen Des Geräts
6 = AUDIO-IN-Anschlussbuchse 2 = Netzanschlussbuchse 7 = AUDIO-OUT-Anschlussbuchse 3 = Displayport 8 = USB 3.0 (Downstream) 4 = DVI-D-Anschlussbuchse (DVI) 9 = USB 3.0 (Upstream) 5 = D-SUB-Anschlussbuchse (VGA) ► Wählen Sie die geeignete Datenleitung für Ihren Computer aus. Fujitsu... -
Seite 21: Leitungen An Den Computer Anschließen
► Stecken Sie den Netzstecker des Bildschirms in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose. ► Stecken Sie den Netzstecker des Computers in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose. Wenn Ihr Computer zwei Bildschirmanschlüsse hat (Bildschirm-Controller "onboard" und separate Grafikkarte), so ist standardmäßig der Bildschirmanschluss der separaten Grafikkarte aktiv. Fujitsu... -
Seite 22: Bedienung
Bildschirm und Computer sind eingeschaltet (Normal Mode). grün Bildschirm und Computer sind eingeschaltet (ECO Mode). orange Bildschirm erhält kein Videosignal oder befindet sich im Energiesparmodus. leuchtet nicht Bildschirm ist ausgeschaltet. ► Schalten Sie das Gerät mit dem Ein-/Ausschalter (1) ein. Fujitsu... -
Seite 23: Hinweise Zu Umgebungslichtsensor Und Anwesenheitssensor
Empfehlung: Justieren Sie Ihre Distanz zum Monitor im OSD-Menü. Mehr hierzu erfahren Sie im Kapitel "Erweiterte Einstellungsfunktionen", Seite • Abhängig von der Farbe und Beschaffenheit Ihrer Kleidung kann die erkannte Distanz abweichen. • Durch das Aktivieren des Anwesenheitssensors wird der Stromverbrauch im Betrieb minimal erhöht. Fujitsu... -
Seite 24: Hinweise Zum Call Indicator
– Beschäftigt In einer Besprechung Ausgehender Anruf – Nicht stören lila Präsentationmodus – orange Gleich zurück Inaktiv Abwesend Nicht in der Arbeit – leuchtet nicht Offline Unbekannt – In einem Gespräch rot, pulsierend Eingehender Anruf blau, blinkend Klingelton Fujitsu... - Seite 25 Audiogeräte als "Sekundäres Gerät". Bei eingehenden Anrufen ertönt der Klingelton über den Monitor-Lautsprecher. Beachten Sie bei der Verwendung des Call Indicators folgende Hinweise: • Verbinden Sie den Monitor zusätzlich über die mitgelieferte USB-Leitung mit dem Computer. • Aktivieren Sie die Funktion Call Indicator über das OSD-Menü. Fujitsu...
-
Seite 26: Bildschirmeinstellungen Ändern
Vorherigen Menü-Eintrag (Untermenü) wählen Ausgewähltes Untermenü aufrufen Zur nächsten Einstellung wechseln Eine Funktion ausführen Zur vorherigen Einstellung wechseln Eingestellten Wert verringern Eingestellten Wert erhöhen Vorgenommene Einstellungen übernehmen und ins übergeordnete Menü zurückkehren Vorgenommene Einstellungen verwerfen und ins übergeordnete Menü zurückkehren OSD-Menü schließen Fujitsu... -
Seite 27: Funktionen Des Bedienfelds Und Des Osd-Menüs
Wenn zum ersten Mal eine der Tasten für das OSD-Menü betätigt wird, erscheint das Auswahlfenster für die Sprache: ► Betätigen Sie die Taste oder die Taste , um die gewünschte Sprache auszuwählen. ► Betätigen Sie die Taste zum Bestätigen. Nach der Erstauswahl der OSD-Sprache können Sie diese jederzeit im OSD ändern. Fujitsu... -
Seite 28: Bilddarstellung Einstellen
Diese Einstellung erscheint nur bei einem analogen Videosignal (z. B. VGA). Horizontale Bildposition einstellen H-position Mit dieser Funktion verschieben Sie das Bild nach links oder nach rechts. Diese Einstellung erscheint nur bei einem analogen Videosignal (z. B. VGA). Fujitsu... - Seite 29 Full screen = Maximale Bildgröße mit Verzerrung (keine schwarzen Balken) Keep aspect = Maximale Bildgröße ohne Verzerrung (es können in einer Richtung schwarze Balken auftreten) 1:1 = Zentrierte Darstellung ohne Skalierung (es können in beide Richtungen schwarze Balken auftreten) Fujitsu...
-
Seite 30: Osd-Menü Konfigurieren
► Betätigen Sie die Taste , um eine Funktion im Untermenü zu markieren. ► Betätigen Sie die Tasten bzw. , um die gewünschte Einstellung vorzunehmen. ► Betätigen Sie die Taste , um die Einstellungen zu speichern und zum Hauptmenü zurückzukehren. Fujitsu... - Seite 31 Damit können Sie die Lesbarkeit des OSD-Menüs während der Nutzung der Pivot-Funktion vereinfachen. Off = OSD-Menü wird nicht gedreht On = OSD-Menü wird um 90° gedreht. Auto = Ausrichtung des OSD-Menüs wird automatisch der Ausrichtung des Monitor angepasst. Die Einstellung Auto erscheint nur bei Modellen mit Rotationssensor. Fujitsu...
-
Seite 32: Erweiterte Einstellungsfunktionen
► Betätigen Sie die Taste , um eine Funktion im Untermenü zu markieren. ► Betätigen Sie die Tasten bzw. , um die gewünschte Einstellung vorzunehmen. ► Betätigen Sie die Taste , um die Einstellungen zu speichern und zum Hauptmenü zurückzukehren. Fujitsu... - Seite 33 Diese Option erscheint nur, wenn Ihr Modell Daisy Chain unterstützt und Displayport als Eingangssignal gewählt wurde. Erhöhte Reaktionszeit aktivieren/deaktivieren Overdrive Mit dieser Funktion wird die Unschärfe in schnellen Bewegtbildern reduziert. Diese Einstellung kann nur im Anwendungsmodus Video oder Custom konfiguriert werden. Fujitsu...
-
Seite 34: Informationen Anzeigen
Ist die ECO-Betriebsart aktiv, wird eine sowohl nach ergonomischen wie auch ökologischen Gesichtspunkten optimale Helligkeit verwendet. Wird die Helligkeit durch den Benutzer weiter verringert, wird diese neue Einstellung beim nächsten Aufruf der ECO-Betriebsart verwendet. Nach dem Ausschalten der ECO-Betriebsart wird die vorher durch den Benutzer eingestellte Helligkeit wiederhergestellt. Fujitsu... -
Seite 35: Eingangssignal Auswählen
► Betätigen Sie die Taste , um das Einstellfenster INPUT aufzurufen. ► Betätigen Sie die Taste , um den gewünschten Bildschirmanschluss auszuwählen. ► Betätigen Sie die Taste , um den gewählten Bildschirmanschluss zu bestätigen, oder , um das Einstellfenster ohne Änderung zu schließen. Fujitsu... -
Seite 36: Anwendungsmodus Auswählen
Farbtemperatur und Helligkeit gemäß sRGB-Standard. Modus mit verringerter Blaulicht-Emission Low Blue Light Warme Farbtöne, reduzierte Helligkeit. Modus für alltägliche Büroanwendungen Office Farbtemperatur entspricht 6500 K, ECO-Betriebsart aktiv. Modus für die Darstellung von Fotos Photo Erhöhte Bildschärfe und Farbsättigung. Fujitsu... -
Seite 37: Farbtemperatur Und Farben Einstellen
, um zur Auswahl der Farbtemperatur zu gelangen. ► Betätigen Sie die Taste , um die gewünschte Farbtemperatur auszuwählen. ► Betätigen Sie die Taste , um die gewählte Farbtemperatur zu bestätigen, oder , um das Einstellfenster ohne Änderung zu schließen. Fujitsu... -
Seite 38: Lautstärke Einstellen
Funktion Beschreibung Lautstärke für die Wiedergabe über die eingebauten Lautsprecher einstellen Volume Lautsprecher aus- oder einschalten Mute Audio-Eingangssignal auf andere Quelle umschalten Input Diese Einstellung erscheint nur wenn mehr als ein Audio-Eingangssignal vorhanden ist (z. B. Displayport und AUDIO-IN-Anschlussbuchse). Fujitsu... -
Seite 39: Helligkeit Und Kontrast Einstellen
Wenn der Kontrast zu hoch eingestellt ist, kann man helle Flächen nicht mehr von sehr hellen Flächen unterscheiden. Wenn der Kontrast zu niedrig eingestellt ist, wird die maximale Helligkeit nicht erreicht. Helligkeit der Anzeige einstellen Black level Mit dieser Funktion verändern Sie den Kontrast von dunklen Farbtönen. Fujitsu... -
Seite 40: Osd-Menü Sperren
Das OSD-Menü kann gesperrt werden, um unbeabsichtigte oder unbefugte Veränderungen an der Bildschirmeinstellung zu verhindern. ► Betätigen Sie die Taste und die Ein-/Aus-Taste gleichzeitig einige Sekunden lang. Die Meldung OSD locked / unlocked erscheint. Um das gesperrte OSD-Menü wieder freizugeben, verfahren Sie auf die gleiche Weise. Fujitsu... -
Seite 41: Ein-/Aus-Taste Sperren
Die Ein-/Aus-Taste kann gesperrt werden, um unbeabsichtigte oder unbefugte Veränderungen an der Bildschirmeinstellung zu verhindern. ► Betätigen Sie die Tasten gleichzeitig einige Sekunden lang. Die Meldung Power button locked / unlocked erscheint. Um die Sperrung der Ein-/Aus-Taste wieder aufzuheben, verfahren Sie auf die gleiche Weise. Fujitsu... -
Seite 42: Hinweise Zum Power-Management
Netzanzeige des Bildschirms ändert die Farbe, um die Statusänderung anzuzeigen. Im Auslieferzustand ist der Betrieb ECO voreingestellt. Nach einer Eingabe am Computer wird der Bildschirminhalt wiederhergestellt. Genauere Informationen über die Funktionsweise des Energiesparmodus entnehmen Sie der Betriebsanleitung oder dem Technischen Handbuch Ihres Computers. Fujitsu... -
Seite 43: Hinweise Zum Low Blue Light Modus
Dieser" Low Blue Light"-Modus verringert die Blaulicht-Emission des Monitors auf ein Minimum. Das Gerät ist somit konform mit der "Low Blue Light"-Zertifizierung des TÜV. LED-Hintergrundbeleuchtungen strahlen nicht mehr blaues Licht ab als gewöhnliche Weißlicht-Quellen. Weitere Informationen finden Sie im Kapitel "Anwendungsmodus auswählen", Seite Fujitsu... -
Seite 44: Hinweise Zur Ergonomischen Farbeinstellung
+ Farbkombination gut geeignet - Farbkombination nicht geeignet, da entweder Farborte zu nah beieinander liegen, dünnlinige Zeichen nicht erkennbar sind oder hohe Anforderungen an den Scharfeinstellungsmechanismus der Augen gestellt werden. Fujitsu... -
Seite 45: Erläuterungen Zur Norm Iso 9241-307
(Bildelement), die die Bildelementfunktion erweitert. Die maximal zulässige Anzahl solcher fehlerhaften Pixel wird durch die internationale Norm ISO 9241‑307 festgelegt. Die LCD Monitore von Fujitsu halten bei niedrigen Auflösungen die Klasse II und bei Auflösungen von 1680 x 1050 (1764000 Pixel) und höher die Klasse I nach der Norm ISO 9241‑3 ein. -
Seite 46: Fehlerbehebung
Auflösung ein (siehe Dokumentation des Computers oder der Grafikkarte). Bildposition nicht korrekt Der Bildschirm erkennt eine noch nicht eingestellte Betriebsart (siehe Kapitel "Technische Daten", Seite ► Führen Sie die Funktion Auto adjust aus (siehe Kapitel "Bilddarstellung einstellen", Seite 24). Fujitsu... - Seite 47 ► Führen Sie die Funktion Auto adjust aus (siehe Kapitel "Bilddarstellung einstellen", Seite 24). Bildschirmanzeige wird dunkler Die Lebensdauer der Hintergrundbeleuchtung ist begrenzt. Sollte Ihre Bildschirmanzeige zu dunkel werden, dann muss die Hintergrundbeleuchtung ausgetauscht werden. ► Wenden Sie sich an unseren Service Desk. Fujitsu...
-
Seite 48: Call Indicator
"Fujitsu Call Indicator" darf nicht als primäres Gerät für Audioanrufe ausgewählt sein. Kein Klingelton bei eingehendem Anruf über ► Prüfen Sie, ob der Fujitsu Call Indicator Microsoft Lync / Skype for Business in Microsoft Lync / Skype for Business als "Sekundäres Gerät"... -
Seite 49: Technische Daten
Technische Daten Technische Daten Betauung ist weder im Nennbetriebs- noch im Grenzbetriebsbereich zulässig. P24-8 TE Pro Modelname P24-8T Abmessungen und Gewicht Sichtbare Diagonale 60,47 cm Punktabstand 0,2745 mm Bildgröße Breite 527,04 mm Höhe 296,46 mm Maximale Auflösung 1920 x 1080 Abmessungen inkl. -
Seite 50: Vesa-Ddc-Kompatible Vga-Schnittstelle
4:3 / 16:9 720 x 576 p 50 Hz 4:3 / 16:9 1280 x 720 p 16:9 50 / 60 Hz 1920 x 1080 i 50 / 60 Hz 16:9 1920 x 1080 p 50 / 60 Hz 16:9 Fujitsu... -
Seite 51: Anschluss D-Sub
Technische Daten Anschluss D-SUB Stift Bedeutung Videoeingang Rot Videoeingang Grün Videoeingang Blau Masse Masse Video Masse Rot Video Masse Grün Video Masse Blau +5 V (DDC) Masse Sync. Masse DDC-Daten H-Sync. V-Sync. DDC-Takt Fujitsu... -
Seite 52: Anschluss Dvi-D
Analogue Vertical Sync TMDS Data1– TMDS Data1+ TMDS Data 1/3 Shield Not connected Not connected +5V Power Ground Hot Plug Detect TMDS Data0– TMDS Data0+ TMDS Data 0/5 Shield Not connected Not connected TMDS Clock Shield TMDS Clock+ TMDS Clock– Fujitsu... -
Seite 53: Anschluss Displayport
Lane 1 (negative) Ground Lane 1 (positive) Lane 0 (negative) Ground Lane 0 (positive) connected to Ground connected to Ground Auxiliary Channel (positive) Ground Auxiliary Channel (negative) Hot Plug Detect Return for Power Power for connector (3.3 V 500 mA) Fujitsu...
