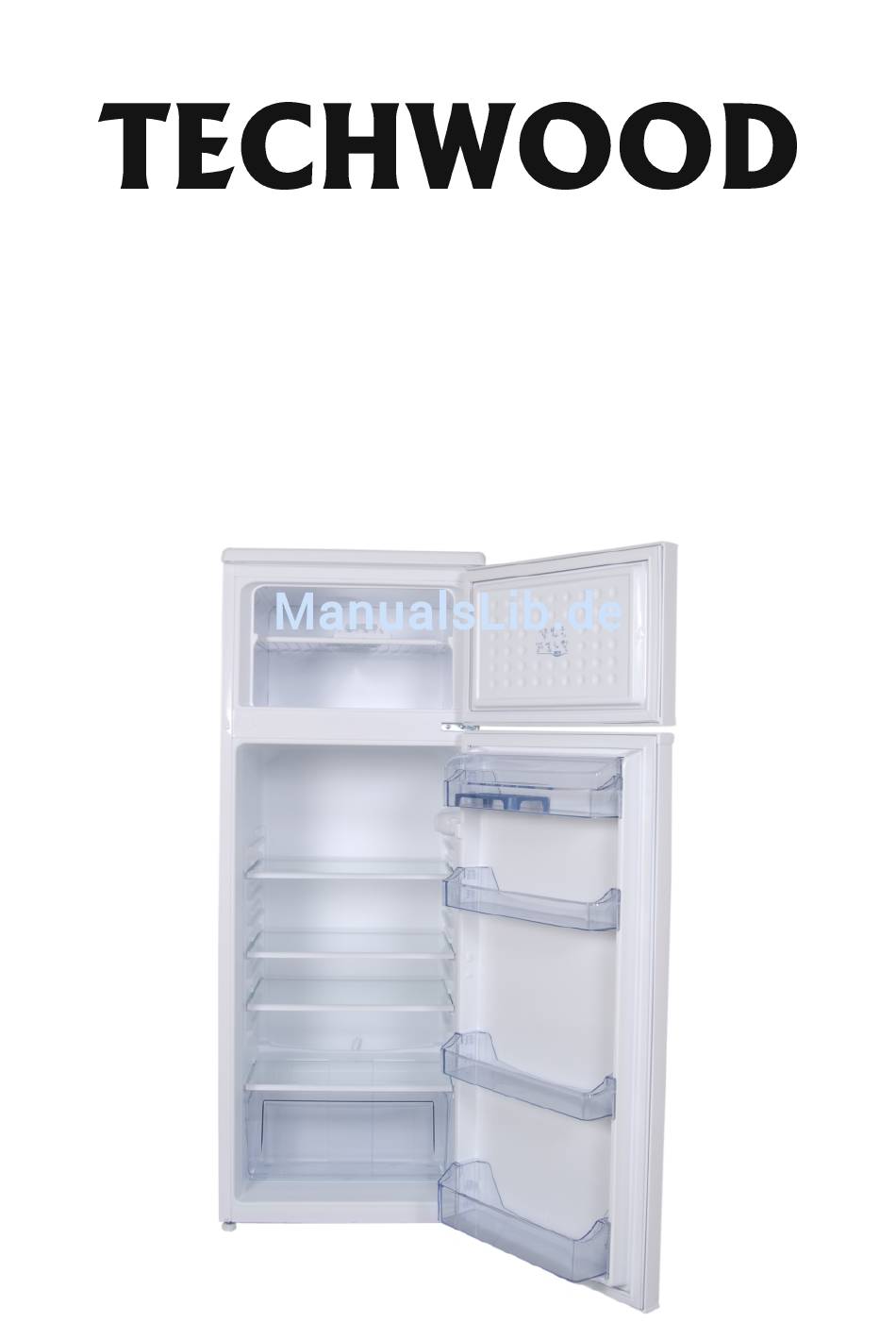

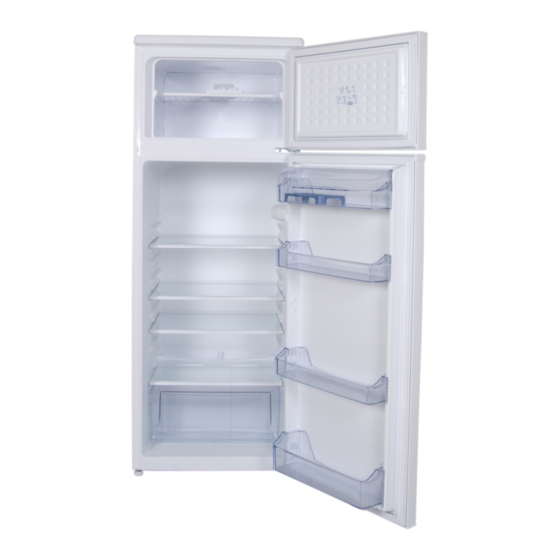

- Seite 1 TKS 2601 A++ GN TKS 2601 A++ GN Silber Kühl-/Gefrierkombination Bedienungsanleitung 52067881...
-
Seite 2: Lieferumfang
LIEFERUMFANG Lieferumfang Modell Kühl - Gefrier Gefrier Rost Glasablagen Gemüse-Schubladen Türablage Eierablage Eiswürfelschale Garantieunterlagen Gebrauchsanleitung GERÄTEÜBERSICHT A) GEFRIERFACH B) KÜHLTEIL 1) EISSCHALE 2) GEFRIER ROST 3) THERMOSTAT DECKEL 4) GLASABLAGE 5) GLASREGAL 6) GEMÜSEFACH 7) VERSTELLBARE FÜßE 8) FLASCHEN FACH 9) BUTTER KÄSE FACH 10) BUTTER KÄSE DECKEL 11) EIER HALTER... -
Seite 3: Türanschlag Wechseln
Türanschlag wechseln 1- Lösen Sie die beiden Schrauben, die das mittlere Scharnier befestigen, und entfernen Sie die Schraubenkappen (groß) des mittleren Scharniers. (Abb-1) Lösen Sie die beiden Schrauben des Scharniers. Die beiden Schraubkappen (groß) des mittleren Scharniers entfernen Abb. 1 2- Bauen Sie die Tür des Kühl- und Gefrierschranks ab, indem Sie die Tür zusammen mit dem mittleren Scharnier an sich heran ziehen. - Seite 4 3- Legen Sie das Gerät auf die linke Seite. Bauen Sie die Stellfüße ab. Lösen Sie die Befestigungsschrauben des unteren Scharniers und entfernen Sie dieses. (Abb 3) Schrauben Sie den unteren Scharnierstift heraus und schrauben Sie ihn in das nächste Loch.
- Seite 5 5-Schrauben Sie den Stift rechts heraus. (Abb 6/Detail-A) und schrauben Sie ihn links ein. (Abb 6/Detail-B) DETAIL-B DETAIL-A Abb. 6 6- Ersetzen Sie die obere Buchse und die Buchsenkappe. (Abb-7) Entfernen Sie die untere Buchse, den unteren Anschlag und bauen Sie beides (untere Buchse und Anschlag) links ein.
- Seite 6 7- Ersetzen Sie die obere Buchse und die Buchsenkappe. (Abb-8) TÜR DES GEFRIERTEILS Abb. 8 8- Drehen Sie das mittlere Scharnier um 180º. Montieren Sie die Kühlschrank- und Gefrierschranktür zusammen mit dem mittleren Scharnier. (Umgekehrter Vorgang wie in Punkt 2) Befestigen Sie das mittlere Scharnier, indem Sie die Schrauben fest ziehen. (Abb-9) Drehen Sie das mittlere Scharnier...
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis LIEFERUMFANG ..................1 GERÄTEÜBERSICHT ................1 Türanschlag wechseln .................2 Bestimmungsgemäßer Gebrauch ............7 SICHERHEIT ....................8 Begriffserklärung..................8 Sicherheitshinweise ..................8 Aufstellen und Anschließen des Gerätes ...........10 BEDIENUNG DES GERÄTES ..............12 Einstellung des Thermostates ..............12 Zubehör ..................... 13 Eisschale ........................13 Kühlen von Nahrungsmitteln ..............13 Tipps für das Kühlen ....................13 REINIGUNG UND PFLEGE .............. -
Seite 8: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Das Gerät ist geeignet, um frische Lebensmittel zu kühlen. Das Gerät (Typbezeichnung hier einfügen; Anm. d. Prüfers) ist zusätzlich dazu geeignet, frische Lebensmittel und handelsübliche Tiefkühlkost einzulagern, zum Tiefgefrieren frischer, zimmerwarmer Lebensmittel sowie zur Eisbereitung. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz bestimmt. -
Seite 9: Sicherheit
SICHERHEIT Begriffserklärung Folgende Signalbegriffe finden Sie in dieser Anleitung: Gefahr! Hohes Risiko. Missachtung der Warnung kann Schaden für Leib und Leben verursachen. Achtung! Mittleres Risiko. Missachtung der Warnung kann einen Sachschaden verursachen. Wichtig! Geringes Risiko. Sachverhalte, die im Umgang mit dem Gerät beachtet werden sollten. - Seite 10 Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benachrichtigen Sie bitte sofort unseren Kundendienst (unbedingt Name, Adresse und Telefonnummer angeben; Anm. d. Prüfers). Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen.
-
Seite 11: Aufstellen Und Anschließen Des Gerätes
Verletzungsgefahr! Die Lebensmittel und die Innenwände haben eine sehr tiefe Temperatur. Berühren Sie sie nie mit nassen Händen. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich. Verbrennungsgefahr durch Tieftemperaturen. Nehmen Sie deshalb keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund. Verwenden Sie beschädigte Kühlakkus nicht. - Seite 12 • Das Gerät darf nicht im Freien stehen. • Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist dies unvermeidbar, halten Sie den Mindestabstand von 50 cm zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen ein. Die notwendige Luftzirkulation darf nicht beeinträchtigt werden. •...
-
Seite 13: Bedienung Des Gerätes
BEDIENUNG DES GERÄTES Einstellung des Thermostates • Der Thermostat reguliert automatisch die Innentemperatur des Kühl- und Gefrierfaches. Durch Drehen des Knopfes von Position 1 nach 5, können Sie kältere Temperaturen erzielen. • Die Position "0" bedeutet, dass das Thermostat ausgeschaltet ist und dass nicht gekühlt werden kann. -
Seite 14: Zubehör
Zubehör Eisschale • Eisschale nur zu Dreiviertel mit Wasser füllen und im Gefrierfach gefrieren lassen. • Die Eiswürfel lösen sich aus der Schale durch Verwinden (s.untere Abb.) oder wenn die Eisschale kurze Zeit unter fließendes Wasser gehalten wird. • Eisschale nicht knicken, sie könnte brechen. Achtung! Gefahr für die Gesundheit! Achten Sie darauf, dass die Tür des Gefrierfachs immer richtig geschlossen ist. - Seite 15 • Auf der Glasplatte über den Gemüseschubladen ist es am kältesten. Dies ist günstig für Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch. • Gekochtes/Gebackenes auf die Ablagen legen. • In den oberen Bereich und in den Tür-Ablagen ist es am wärmsten, günstig für streichfähige Butter und Käse.
-
Seite 16: Reinigung Und Pflege
• Damit Tiefkühlkost nicht austrocknet, Fremdgeschmack annimmt oder ausläuft, widerstandsfähiges Verpackungsmaterial verwenden, d. h. luft- und flüssigkeitsundurchlässig, nicht zu steif, gut verschließbar und zu beschriften. • Beim Einlagern fertiger Tiefkühlkost die Anweisungen des Herstellers beachten. • Empfohlene Lagerzeiten und -temperaturen einhalten. •... -
Seite 17: Kühlschrank Abtauen
5. Säubern Sie die Öffnung des Tauwasserablaufes. 6. Wischen Sie alles mit klarem Wasser nach. 7. Wischen Sie alles trocken und lassen Sie die Tür zum Lüften noch einige Zeit offen. Erst dann Ablagen und Schubladen wieder einsetzen und Kühlgut wieder einlagern. 8. -
Seite 18: Auswechseln Der Glühlampe
6. Wischen Sie den Innenraum mit warmem Wasser und Spülmittel aus. Geben Sie beim Nachwischen einige Tropfen Essig ins Wasser, um Schimmelbildung vorzubeugen. Gründlich austrocknen lassen. 7. Die Türdichtung ist empfindlich gegen Öl und Fett. Reinigen Sie sie nur mit klarem Wasser. -
Seite 19: Transport Und Standortänderung
TRANSPORT UND STANDORTÄNDERUNG Transport und Änderung des Standortes • Die Orginalverpackung muss nicht verwendet werden. • Während des Transportes Tür mit einem festen Seil sichern. Die Transportbestimmungen auf dem Welllpappkarton müssen befolgt werden. • Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen. -
Seite 20: Mögliche Ursache
Problem Mögliche Ursache Lösungen, Tipps Steckdose hat keinen Durch Anschluss eines anderen Geräts Strom. prüfen. Festen Sitz des Netzsteckers Netzstecker sitzt nicht fest. kontrollieren. Weiteres Kühlen nicht erforderlich. Wenn Kompressor Gewünschte Temperatur die Innen-Temperatur steigt, schaltet aus. ist erreicht. sich der Kompressor selbsttätig ein. Das Gerät benötigt 2 Stunden, um das Neuaufstellung. -
Seite 21: Recycling
Gefahr! Versuchen Sie niemals, das defekte - oder vermeintlich defekte - Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen. Wenden Sie sich an unseren Kundendienst. • Die Geräusche sind zu laut •... -
Seite 22: Datenblatt Für Kühlgeräte
DATENBLATT FÜR KÜHLGERÄTE TECHWOOD Hersteller Gerätetyp Kühl - Gefrier TKS 2601 A++ GN Modell TKS 2601 A++ GN Silber Energieeffizienzklasse 1) Energieverbrauch 2) kWh/Jahr Bruttoinhalt Liter Nutzinhalt Liter Nutzinhalt Gefrierbereich Liter Nutzinhalt Kühlerabschnitt Liter Sternkennzeichnung 3) Lagerzeit bei Störung Min. - Seite 23 • Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC • Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht: - Die Klimaklasse Tropen steht lt. den Normen TSENISO 15502 für Umgebungstempera- turen zwischen 16°C und 43°C.
- Seite 24 Inverkehrbringer: Vestel Germany GmbH Parkring 6 D 85748 Garching b. München...
