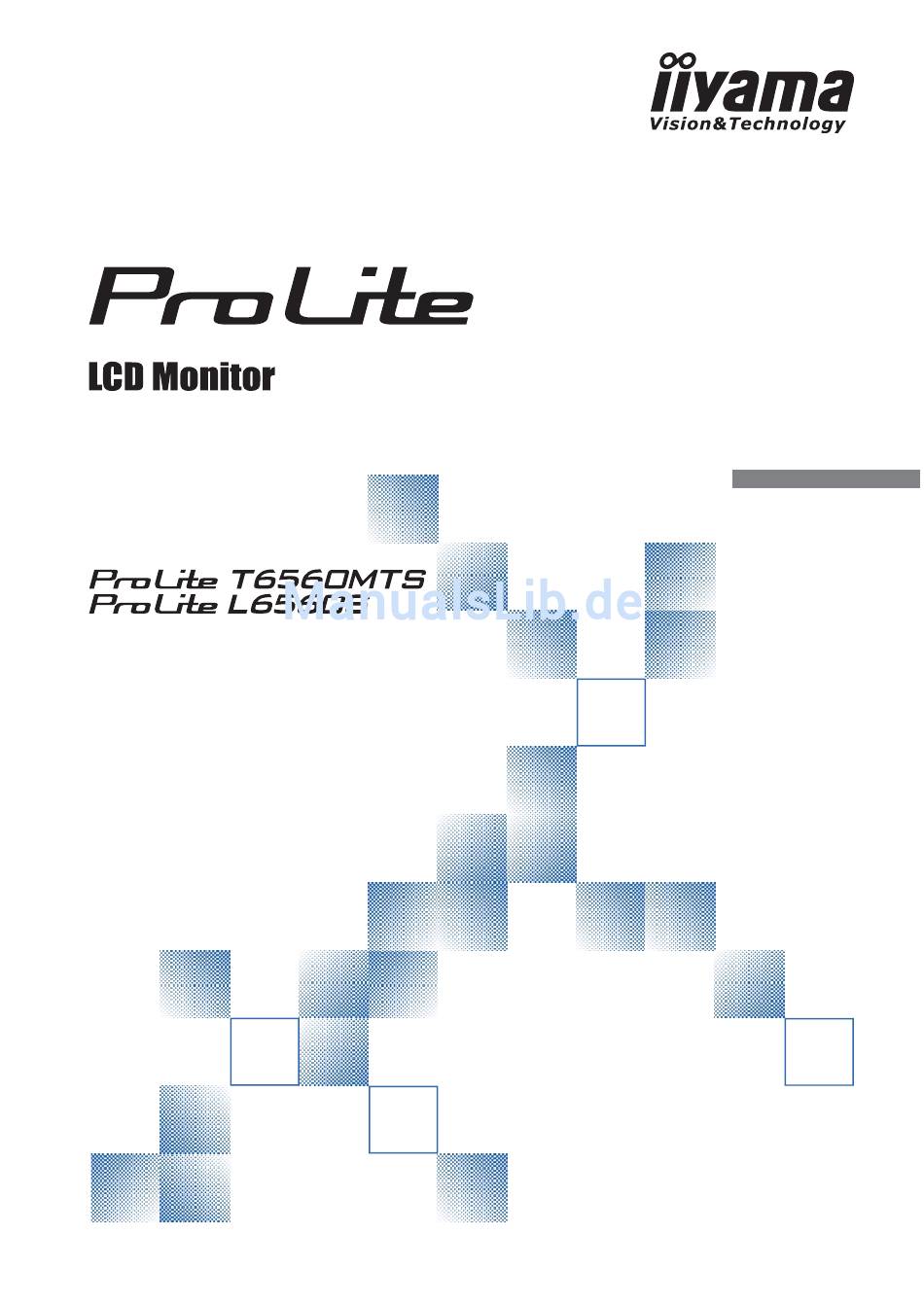

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das erste
Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite T6560MTS
Inhaltszusammenfassung für iiyama ProLite T6560MTS
- Seite 1 Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Das ist ein Klasse A Produkt. Falls dieses Produkt in häuslichem Umfeld verwendet wird, kann es zu Funkstörungen kommen. Der Benutzer muss dann ggf. entsprechende Gegenmaßnahmen ergreifen. IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. -
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN : ProLite T6560MTS .......38 TECHNISCHE DATEN : ProLite L6560S ........39 ABMESSUNGEN ................40 KONFORMES TIMING ..............41 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. Für HINWEIS die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service-Mitte. Die Adresse fi nden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler,... -
Seite 7: Vor Der Bedienung Des Monitors
10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte. -
Seite 8: Auspacken
Für das Transportieren/Bewegen des Monitors, bitte die weißen Handgriffe aufbewahren. SPEZIELLE ANMERKUNGEN ZUR TOUCHBEDIENUNG : ProLite T6560MTS ACHTUNG Bitte benutzen sie keine Spitzen-, Schneidenden- oder Metallgegenstände um den Touch zu bedienen, dieses könnte zu Beschädigungen bzw. Dauerschäden am Gerät führen. -
Seite 9: Unktionselemente Und Anschlüsse : Monitor
UNKTIONSELEMENTE UND ANSCHLÜSSE : MONITOR < Bedienleiste > Ein-/ Ausschaltaste SOURCE Eingabequelle-Taste Taste Rechts Taste Links Taste Oben Taste Unte MENU / EXIT Menü/Beenden-Taste <Frontseite> Grün Normale Betrieb Energieverwaltung Orange LCD ausgeschaltet und LED-FUNKTION im Menü an. Ein/Aus-Anzeig “FRONT LED EIN” LCD eingeschaltet und LED-FUNKTION im Menü... - Seite 10 <Rechte Seite> Cal.* Kalibrierungstaste Touch USB* Touch USB Anschluss * Nur bei ProLite T6560MTS verfügbar. VOR DER BEDIENUNG DES MONITORS 7...
- Seite 11 < Rechte Seite & Rückseite> 8 VOR DER BEDIENUNG DES MONITORS...
- Seite 12 RS232C In D-SUB 9pin RS232C Anschluss RS485 In RJ-45 RS485 Eingang Anschluss RS485 Out RJ-45 RS485 Ausgang Anschluss HDMI1 HDMI HDMI Anschluss HDMI2 HDMI HDMI Anschluss D-SUB mini 15pin 15-poliger D-SUB Mini-Anschluss PC Audio In Mini Jack Audioanschluss SPDIF Out SPDIF SPDIF Ausgang Anschluss Component Video...
-
Seite 13: Installation
INSTALLATION ACHTUNG Für eine Montage der Halterung befolgen Sie die Installationshinweise des jeweiligen Herstellers. Für die Wartung und Service dieser, ist der Hersteller der Halterung zuständig. Für das transportieren und bewegen des Monitors sind mindestens zwei Personen erforderlich. ... -
Seite 14: Funktionselemente Und Anschlüsse : Fernbedienung
FUNKTIONSELEMENTE UND ANSCHLÜSSE : FERNBEDIENUNG Schaltet den Monitor Ein oder Aus. VGA / DVI / HDMI1 / COMP1 / Signalquelle auswählen. AV1(VIDEO1) / DVI: Für dieses Model nicht verfügbar. HDMI2 Reduziert die Helligkeit der ECO+ Hintergrundbeleuchtung. Erhöht die Helligkeit der ECO- Hintergrundbeleuchtung. -
Seite 15: Vorbereitung Der Fernbedienung
Bitte richten Sie die Fernbedienung immer Richtung Empfangssensor des LC Displays. Dies gewährleistet die beste Funktion. Bitte verwenden Sie ausschliesslich die im Lieferumfang enthaltene original iiyama Fernbedienung. Andere auf dem Markt erhältliche Fernbedienungen werden mit diesem LC Display nicht funktionieren. -
Seite 16: Grundfunktionen
GRUNDFUNKTIONEN Monitor Ein- oder Ausschalten [Monitor] [Fernbedienung] Die Monitor ist eingeschaltet und die POWER- LED Anzeige wechselt auf Grün, wenn Sie die Power Taste am Monitor oder der Fernbedienung betätigen. Der Monitor ist ausgeschaltet und die POWER-LED Anzeige wechselt auf orange, wenn Sie die Power Taste am Monitor oder der Fernbedienung betätigen. -
Seite 17: Den Cursor Vertikal Bewegen
Den Cursor vertikal bewegen [Monitor] Fernbedienung] Wählen Sie eine Einstellung durch Drücken der -Taste, während das Menü am Bildschirm angezeigt wird. MENU Den Cursor horizontal bewegen [Monitor] [Fernbedienung] Wählen oder Bestätigen Sie eine Einstellung durch Drücken der Button, während der Menü... -
Seite 18: Einstellen Der Lautstärke
Einstellen der Lautstärke [Fernbedienung] Drücken Sie die Volume + /- Taste auf der Fernbedienung um die Lautstärke zu verändern, wenn kein Menü auf dem Bildschirm angezeigt wird. MENU Wählen des Eingangssignal [Monitor] [Fernbedienung] Drücken Sie nacheinander die Source-Taste am Monitor oder der Fernbedienung bis der richtige Eingang angezeigt wird. -
Seite 19: Monitor Anschliessen
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist. - Seite 20 [ Verbindungsbeispiel mit Peripheriegeräten ] ACHTUNG Schalten Sie den PC und den Monitor ab und trennen Sie alle Komponenten vom Stromnetz bevor Sie den PC mit dem Display verbinden. So vermeiden Sie einen elektrischen Schlag oder eine Beschädigung der Hardware. HINWEIS ...
-
Seite 21: Computer-Einstellung
Siehe Seite 41, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows 95/98/2000/Me/XP/Vista/7 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows 95/98/2000/Me/XP/Vista/7 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 22: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 41 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 32. A Drücken Sie auf die Taste MENU, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den Tasten... - Seite 23 OSD SPERRE: Sperren: Drücken Sie ENTER, ENTER, EXIT, EXIT, ENTER und EXIT auf der Fernbedienung, in dieser Reihenfolge, um das OSD zu sperren. Entsperren: Drücken Sie ENTER, ENTER, EXIT, EXIT, ENTER und EXIT auf der Fernbedienung, in dieser Reihenfolge um das OSD zu entsperren. 20 MONITOR BEDIENEN...
-
Seite 24: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bildeinstellungen Bildeinstellungen Image Settings Übersicht Benutzer Helligkeit Kontrast Schärfe Sättingung Farbton Hintegrundbeleuchtung Farbtemperatur & Gamma Einstellungselement Problem / Option Zu drückende Taste Benutzer Benutzerdefi nierte Einstellungen. Für Landschaft-, Panorama-Bilder. Lebhaft Übersicht * Kino Für Film- und Videoumwelt. Scheme Spiel Für PC-Spielumwelt. - Seite 25 Bildeinstellungen Bildeinstellungen Image Settings Gamma Farbtemperatur & Farbtemperatur Benutzer Gamma Red Gain Colour Temperature & Green Gain Gamma Blue Gain Red Offset Green Offset Blue Offset Einstellungselement Problem / Option Zu drückende Taste erhöhter Kontrast Gamma Gamma Normal Benutzer Wechseln zum Gain und Offset Menü. Grünlich weiß...
- Seite 26 Bildschirmeinstellungen Bildschirmeinstellungen Display Settings Haupt Eingang Bildformat Full Screen Haupt Eingang Zoom Main Auto Scan Quelle wählen PIP Modus PIP Position Oben Links Bildformat Full Screen Syde by Syde Sklarierung Auto Scan Quelle wählen Einstellungselement Problem / Option Zu drückende Taste Full Screen Ganzfl...
-
Seite 27: Display Settings
Bildschirmeinstellungen Bildschirmeinstellungen Display Settings Haupt Eingang Bildformat Full Screen Zoom Auto Scan Quelle wählen PIP Modus PIP Position Oben Links Bildformat Full Screen Syde by Syde Sklarierung Auto Scan Quelle wählen Einstellungselement Problem / Option Zu drückende Taste PIP wird deaktiviert. Das eingeblendete Bild wird in maximaler Grosse Gross PIP dargestellt. - Seite 28 PIP = Bild in Bild: Mit dieser Funktion lassen sich zwei Bilder gleichzeiting auf dem Display anzeigen. Hauptbildschirm Sub- Hauptbildschirm Bildschirm Sub- Bildschirm Syde by Syde Klein Mittel Groß Bild-in-Bild-Modi Main HDMI1 HDMI2 Component S-Video Video HDMI1 HDMI2 Component S-Video Video MONITOR BEDIENEN 25...
- Seite 29 Audioeinstellungen Audioeinstellungen Audio Settings Lautstärke Bass Höhen Balance HDMI HDMI Audio_Eingang Einstellungselement Problem / Option Zu drückende Taste Zu leise Lautstärke Volume Zu laut Zu schwach Bass Bass Zu stark Zu schwach Höhen Treble Zu stark Balance Rechts/Links Anpassung der Lautstärke. Balance Wählen Sie den HDMI Eingang.
-
Seite 30: Grundeinstellungen
Tasten: um den Cursor horizontal zu bewegen Tasten: Nummern Auswahl, bewegt den Cursor vertikal MENU Taste: Um in den vorherigen Menüpunkt zu gelangen Iiyama Logo wird beim Einschalten angezeigt. Logo starten Start Up Logo Iiyama Logo wird beim Einschalten nicht angezeigt. MONITOR BEDIENEN 27... -
Seite 31: Erweiterte Einstellungen
Erweiterte Einstellungen Erweiterte Einstellungen Advanced Settings Auto Einstellung Nein Bildposition Phase Takt Farbton Power LED Einbrenneffekt verringern Baudrate 115200 Monitor ID Lichtsensor Werkseinstellung Nein VGA ADC Einstell. Einstellungselement Problem / Option Zu drückende Taste Nein Zurück zum Menü. 1,2,4 Auto Einstellung * Automatisch instellen Bildposition, Takt und Phase automatisch anpassen. - Seite 32 Erweiterte Einstellungen Erweiterte Einstellungen Advanced Settings Auto Einstellung Nein Bildposition Phase Takt Farbton Power LED Einbrenneffekt verringern Baudrate 115200 Monitor ID Lichtsensor Werkseinstellung Nein VGA ADC Einstell. Einstellungselement Problem / Option Zu drückende Taste Nein Zurück zum Menü. Werkseinstellung Factory Reset Einstellungen ab Werk werden wiederhergestellt.
- Seite 33 Erweiterte Einstellungen Erweiterte Einstellungen Advanced Settings ADC Mode Benutzer VGA ADC Einstell. VGA ADC Settings Benutz. einst. ADC ADC Einst. Reset Einstellungselement Problem / Option Zu drückende Taste Werkseinstellungen Benutzer ADC Mode ADC Mode Benutzerdefi nierte Einstellung Standard Zurück zum Menü. Benutz.
-
Seite 34: Systemstatus
System Status System Status System Status Kanal Information Quelle Auflösung Haupt Eungang 1920x1080@60.0Hz Firmware Version V0.20d Einstellungselement Problem / Option Zu drückende Taste Zeigt Informationen über die aktuelle Signaleingabe von der Grafi kkarte des Computers. System Status HINWEIS In der Bedienungsanleitung der Grafi kkarte fi nden System Status Sie weitere Informationen über Änderung und Aktualisierung der Aufl... -
Seite 35: Bildschirmeinstellungen
Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de). Dieses Handbuch erklärt Einstellungen unter Windows 95/98/2000/Me/XP/Vista/7. - Seite 36 C Drücken Sie den AUTO Taste, Oder führen Sie das automatische Set-up durch. (Auto Einstellung : Fernbedienung) D Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. E Stellen Sie die V-Bildposition so ein, dass das obere und untere Ende des Bildschirm- Frames die Bildschirmfl...
- Seite 37 G Stellen Sie mit der “Phase”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes HINWEIS Flackern gestört werden, ist die “Takt” - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte F und G .
-
Seite 38: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 39: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 40: Informationen Zum Recycling
INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. INFORMATIONEN ZUM RECYCLING 37... -
Seite 41: Anhang
ANHANG TECHNISCHE DATEN : ProLite T6560MTS Touch Technologie Optisch Screen Lichtdurchlässigkeit Schnittstellen USB serielle Übertragung Grösse-Kategorie 65" LCD- System a-Si TFT Active Matrix Fläche Grösse Diagonal: 65" (164,0cm) Lochabstand 0,744mm H × 0,744mm V Helligkeit 400cd/m (Typisch: Mit Touchpanel) Kontrastrate... -
Seite 42: Technische Daten : Prolite L6560S
TECHNISCHE DATEN : ProLite L6560S Grösse-Kategorie 65" LCD- a-Si TFT Active Matrix System Fläche Grösse Diagonal: 65" (164,0cm) 0,744mm H × 0,744mm V Lochabstand Helligkeit 500cd/m (Typisch: Mit Touchpanel) Kontrastrate 5000 : 1 (Typisch: Mit Touchpanel) Ansichtbereich Horizontal: 178 Grad, Vertikal: 178 Grad (Typisch) Reaktionszeit 8ms (Sxhwarz, Seiss, Schwarz, Typisch) Anzeigefarben... -
Seite 43: Abmessungen
ABMESSUNGEN 1567,5mm/61,7” 1428,5mm/56,2” 1529,0mm/60,2” 1162,5mm/45,8” MODEL ProLite L6560S 88,5mm/3,5” 155,5mm/6,1” ProLite T6560MTS 104,0mm/4,1” 171,0mm/6,7” 40 ANHANG... -
Seite 44: Konformes Timing
KONFORMES TIMING Timing 31.469 59.940 25.175 37.861 72.809 31.500 VGA 640x480 37.500 75.000 31.500 43.269 85.008 36.000 35.156 56.250 36.000 37.879 60.317 40.000 SVGA 800x600 48.077 72.188 50.000 46.875 75.000 49.500 53.674 85.060 56.250 48.363 60.004 65.000 56.476 70.069 75.000 XGA 1024x768 60.023 75.029 78.750...
