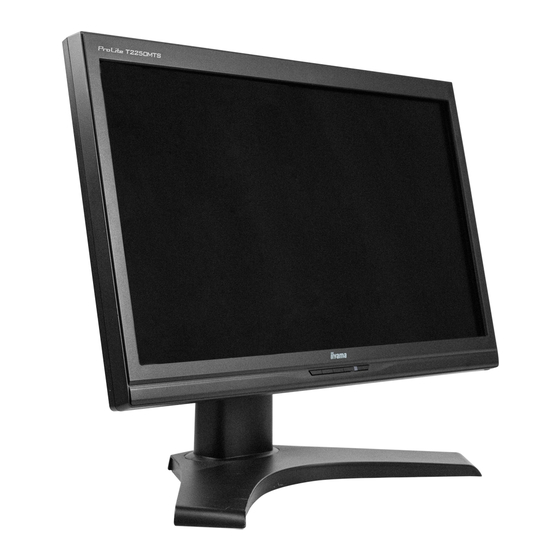

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Wir empfehlen, dass sie
einige Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite T2250MTS
Inhaltszusammenfassung für iiyama ProLite T2250MTS
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ................1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 INSTALLATION DES MONITORFUSSES .......... 5 BEDIENUNGSELEMENTE UND ANSCHLÜSSE ....... 6 MONITOR ANSCHLIESSEN .............. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. -
Seite 5: Umgebungsbedingungen
VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen. -
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. HINWEIS Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service- Mitte. Die Adresse fi nden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler,... -
Seite 7: Vor Der Bedienung Des Monitors
10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte. -
Seite 8: Installation Des Monitorfusses
INSTALLATION DES MONITORFUSSES Der Monitor wird komplett mit einem Standfuß geliefert, sollten Sie den Monitor an eine Wand- bzw. Deckenhalterung montieren wollen folgen Sie bitte den Anweisungen weiter unten. Sollten Sie den Monitor retournieren stellen sie sicher das der Standfuß beigepackt wird. Stellen Sie den Monitor auf eine stabile Fläche. -
Seite 9: Bedienungselemente Und Anschlüsse
BEDIENUNGSELEMENTE UND ANSCHLÜSSE <Vorderseite> <Rückseite> Ein/Aus-Schalter ( Ein/Aus-Anzeig HINWEIS Blau: Normale Operation Orange: Energieverwaltung Der Monitor aktiviert den Energieverwaltungsmodus, in dem der Stromverbrauch auf weniger als 1W reduziert wird, wenn kein izontales und/oder vertikales Sync-Signal empfangen wird. Auto-Taste (AUTO) Bildlauf ab / Helligkeit / Kontrast -Taste* ( > ) Bildlauf auf / Volumen-Taste* ( <... -
Seite 10: Monitor Anschliessen
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest. -
Seite 11: Computer-Einstellung
Siehe Seite 22, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows 95/98/2000/Me/XP/Vista/7 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows 95/98/2000/Me/XP/Vista/7 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 12: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 22 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 15. A D r ü c k e n S i e a u f d i e Ta s t e M E N U , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n . -
Seite 13: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN HELLIGKEIT/KONTRAST HELLIGKEIT/KONTRAST BRIGHTNESS/CONTRAST HELLIGKEIT Direct KONTRAST < > ADJUST MENU : ENTER AUTO : EXIT Einstellungselement Problem / Option Zu drückende Taste HELLIGKEIT * Zu dunkel BRIGHTNESS Zu hell KONTRAST Zu matt CONTRAST Zu intensiv Stellen Sie die Helligkeit ein, wenn Sie den Monitor in einem dunklen Raum verwenden, und die Bildschirmanzeige zu dunkel ist. -
Seite 14: Image Control
BILDKONTROLLE BILDKONTROLLE IMAGE CONTROL AUTOM. EINSTELLUNG Nur für analogen Eingang H.POSITION V.POSITION TAKT PHASE SCHÄRFE < > ADJUST MENU : ENTER AUTO : EXIT Einstellungselement Problem / Option Zu drückende Taste AUTOM. EINSTELLUNG * H. / V. POSITION, TAKT und PHASE automatisch anpassen. AUTO ADJUSTMENT Direct Zu weit links... -
Seite 15: Osd Kontrolle
FARBSTEUERUNG FARBSTEUERUNG COLOR 9300K 6500K BENUTZER FARBEN SRGB < > ADJUST MENU : ENTER AUTO : EXIT Einstellungselement Problem / Option Zu drückende Taste 9300K Bläuliches Weiß 9300K 6500K Grünliches Weiß 6500K Zu schwach BENUTZER FARBEN GR Ü N Zu stark CUSTOM COLOR BLAU SRGB... - Seite 16 ANDERE ANDERE OTHER SPRACHE EINGABE LAUTSPR. LAUTSTÄRKE INFORMATIONEN SN: xxxxxxxxxxxxxxxx 31. 5KHZ / 60. 1HZ 640X 480 < > ADJUST MENU : ENTER AUTO : EXIT Einstellungselement Problem / Option Zu drückende Taste ENGLISH Englisch ITALIANO Italienisch SPRACHE DEUTSCH Deutsch POLSKI Polnisch FRANÇAIS...
- Seite 17 WIEDERHERSTELLEN WIEDERHERSTELLEN RESET NEIN < > ADJUST MENU : ENTER AUTO : EXIT Einstellungselement Problem / Option Zu drückende Taste Einstellungen ab Werk werden wiederhergestellt. NEIN Zurück zum Menü. VERLASSEN VERLASSEN EXIT < > ADJUST MENU : ENTER AUTO : EXIT Exit OSD Einstellungen.
-
Seite 18: Bildschirmeinstellungen
Bild nicht in den Anzeigebereich passt, nachdem Sie Auto Setup durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http:// www.iiyama.com) erhalten können. - Seite 19 C Drücken Sie auf die Auto-Taste. (AUTOM. EINSTELLUNG) D Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde. E Stellen Sie die V.POSITION ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt.
- Seite 20 G Stellen Sie PHASE ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS NOTE Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte F und G , da TAKT in diesem Fall evtl.
-
Seite 21: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 22: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. -
Seite 23: Informationen Zum Recycling
Spezifi kationen des Monitors. Seltsame Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING... -
Seite 24: Anhang
ANHANG TECHNISCHE DATEN Grösse-Kategorie 22" LCD- System a-Si TFT Active Matrix Fläche Grösse Diagonal: 21,5" (54,6cm) 0,248mm H × 0,248mm V Lochabstand Helligkeit 270cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch) Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf : 85 Grad, Ab: 75 Grad (Typisch) Reaktionszeit 5ms(Typisch) Anzeigefarben... -
Seite 25: Abmessungen
ABMESSUNGEN 513,0mm/20,2" 75,0mm/2,9" 478,0mm/18,8" 409,0mm/16,1" KONFORMES TIMING Horizontal- Vertikal- Dot Clock Video Mode Frequenz Frequenz 25.175MHz 31.469kHz 59.940Hz 640 × 480 37.500kHz 75.000Hz 31.500MHz 40.000MHz 37.879kHz 60.317Hz SVGA 800 × 600 49.500MHz 46.875kHz 75.000Hz 48.363kHz 60.004Hz 65.000MHz 1024 × 768 78.750MHz 60.023kHz 75.029Hz...
