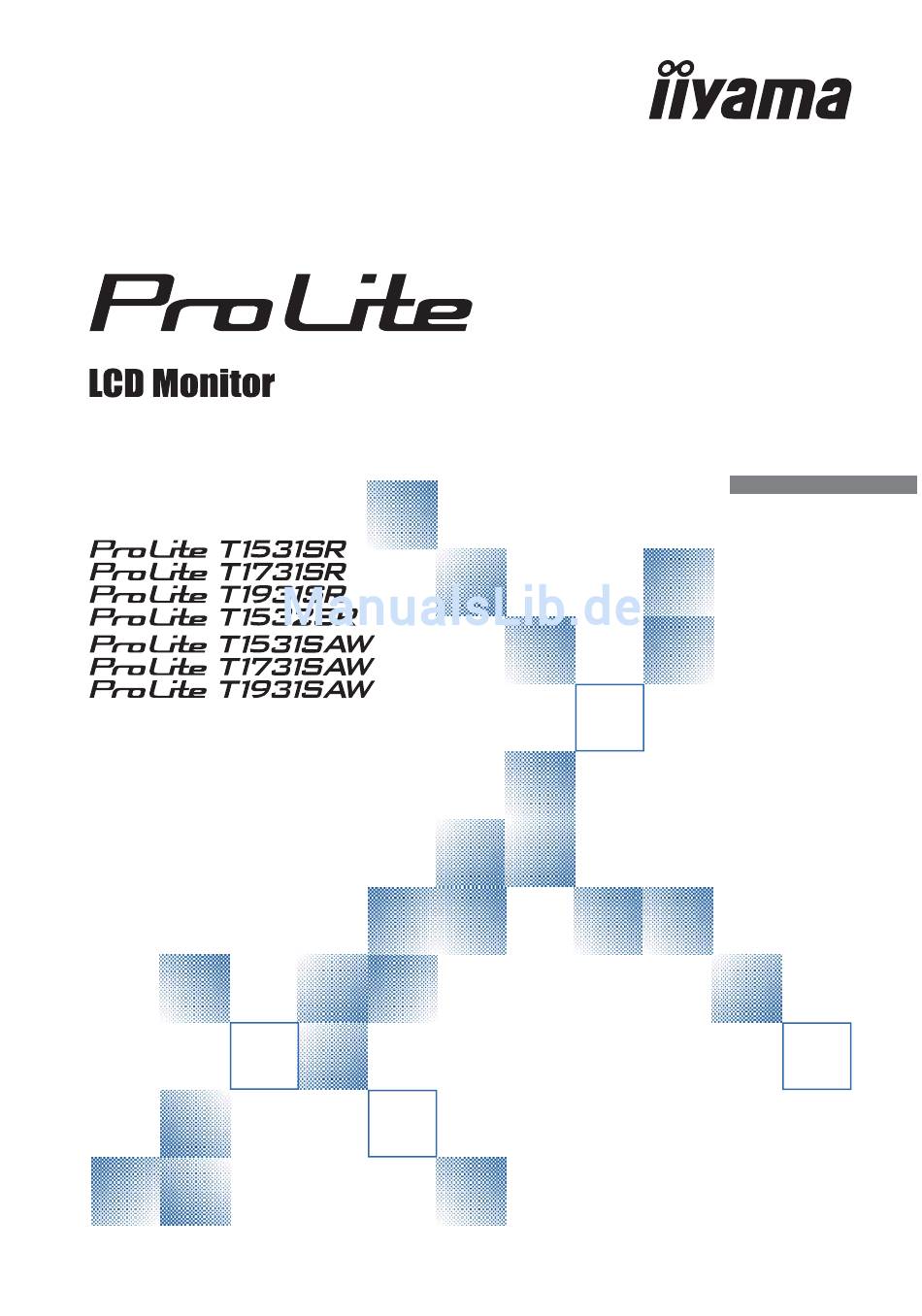

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese
Anleitung zum späteren
Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite T1531 SR
Inhaltszusammenfassung für iiyama ProLite T1531 SR
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. -
Seite 3: Inhaltsverzeichnis
ABMESSUNGEN : ProLite T1931SR / ProLite T1931SR .....31 KONFORMES TIMING ..............32 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Vor Der Bedienung Des Monitors
Wenn Sie ein Upgrade von Windows 8 / 8.1 auf Windows10 durchführen Müssen Sie ggf. eine spezielle Software starten damit die Touch Funktionalität gewährleistet ist. Bitte wenden Sie sich an das iiyama Service-Center oder prüfen sie die Verfügbarkeit der Software auf unserer Homepage im Downloadbereich ihres Produktes. -
Seite 8: Packungsinhalt
10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte. -
Seite 9: Bedienungselemente Und Anschlüsse
BEDIENUNGSELEMENTE UND ANSCHLÜSSE <Vorderseite> <Rückseite> Menü -Taste ( Heraufscrollen / Helligkeit -Taste ( Herunterscrollen / Mute -Taste ( Auswahl -Taste ( Ein / Aus-Schalter ( Schlüsselloch für Sicherheitsschloss Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass HINWEIS der Monitor ohne Erlaubnis entfernt wird. -
Seite 10: Monitor Anschliessen
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Stellen Sie sicher, dass das Signalkabel und RS-232C Kabel an beiden Enden festgeschraubt ist. -
Seite 11: Computer-Einstellung
Siehe Seite 32, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows XP/Vista/7/8/8.1/10 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play- Funktionen können unter Windows XP/Vista/7/8/8.1/10 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 12: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 32 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 15. Drücken Sie auf die Taste , um das Bildschirm-Menü... -
Seite 13: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN KONT RAST HELL IGKEIT 1 28 0x 10 24 F H : 63 K H z F V: 59 .9 H z Einstellungselement Problem / Option Zu drückende Taste Zu matt KONTRAST Zu intensiv CONTRAST Zu dunkel HELLIGKEIT * Direct BRIGHTNESS Zu hell... - Seite 14 Nur für analogen Eingang. A U TO S T E L LT S I C H E I N H-POSITION V-POSITION H - G R O S E F E I N E I N S T E L L U N G Einstellungselement Problem / Option Zu drückende Taste...
- Seite 15 OS D H - PO SI TION O SD V- PO S ITIO N OS D ZEI T A U S ZU R C K SE TZE N EIN GA B E A U S ER LE S EN Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links...
- Seite 16 ENGLISH ESPAÑOL FRANÇAIS DEUTSCH ITALIANO Einstellungselement Problem / Option Zu drückende Taste ENGLISH Englisch ESPAÑOL Spanisch Japanisch FRANÇAIS Französisch OSD SPRACHE OSD LANGUAGE DEUTSCH Deutsch Traditionelles Chinesisch Vereinfachtes Chinesisch ITALIANO Italienisch 9300 6500 5500 GRUN 7500 BLAU BENUTZER Einstellungselement Problem / Option Zu drückende Taste 9300 Bläuliches Weiß...
- Seite 17 LAUTSTÄRKE STUMM Einstellungselement Problem / Option Zu drückende Taste Zu leise LAUTSTÄRKE VOLUME Zu laut Schaltet den Ton vorübergehend aus. STUMM Direct MUTE Stellt den Ton in der vorherigen Lautstärke wieder her. Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.
-
Seite 18: Bildschirmeinstellungen
Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de). ® Dieses Handbuch erklärt Einstellungen unter Windows Stellen Sie die empfohlene Aufl... - Seite 19 Drücken Sie den Taste (AUTO STELLT SICH EIN), Oder führen Sie das automatische Set-up durch. Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. Stellen Sie die V-POSITION so ein, dass das obere und untere Ende des Bildschirm- Frames die Bildschirmfl...
- Seite 20 Stellen Sie mit der “GELDSTRAFE”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. HINWEIS Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die “H-GROSE” - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte .
-
Seite 21: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 22: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 23: Informationen Zum Recycling
Die Touchposition Wurde die Kalibrierung Funktion durchgeführt? weicht ab. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 20 FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING... -
Seite 24: Anhang
ANHANG TECHNISCHE DATEN : ProLite T1531SR ProLite T1531SR-B1 / ProLite T1531SR-B1 A / Model Name ProLite T1531SR-W1 ProLite T1531SR-W1 A Technologie Resistiv Entspiegelte Oberfl äche Touch Oberfl ächenbehandlung, Screen Lichtdurchlässigkeit Schnittstellen USB oder RS-232C serielle Übertragung Grösse-Kategorie 15" Panel-technologie Grösse Diagonal: 15"... - Seite 25 Model Name ProLite T1531SR-B3 / ProLite T1531SR-W3 Technologie Resistiv Entspiegelte Oberfl äche Touch Oberfl ächenbehandlung, Screen Lichtdurchlässigkeit Schnittstellen USB oder RS-232C serielle Übertragung Grösse-Kategorie 15" Panel-technologie Grösse Diagonal: 15" (38cm) Lochabstand 0,297mm H × 0,297mm V LCD- 370cd/m (Typisch: ohne Touch panel), Helligkeit Fläche 300cd/m...
-
Seite 26: Technische Daten : Prolite T1531Saw
TECHNISCHE DATEN : ProLite T1531SAW ProLite T1531SAW-B1 / ProLite T1531SAW-B1 A / Model Name ProLite T1531SAW-W1 ProLite T1531SAW-W1 A Technologie Surface acoustic wave Entspiegelte Oberfl äche Touch Oberfl ächenbehandlung, Screen Lichtdurchlässigkeit Schnittstellen USB oder RS-232C serielle Übertragung Grösse-Kategorie 15" Panel-technologie Grösse Diagonal: 15"... - Seite 27 Model Name ProLite T1531SAW-B3 / ProLite T1531SAW-W3 Technologie Surface acoustic wave Entspiegelte Oberfl äche Touch Oberfl ächenbehandlung, Screen Lichtdurchlässigkeit Schnittstellen USB oder RS-232C serielle Übertragung Grösse-Kategorie 15" Panel-technologie Grösse Diagonal: 15" (38cm) Lochabstand 0,297mm H × 0,297mm V LCD- 370cd/m (Typisch: ohne Touch panel), Helligkeit Fläche...
-
Seite 28: Technische Daten : Prolite T1532Sr
TECHNISCHE DATEN : ProLite T1532SR ProLite T1532SR-B1 / ProLite T1532SR-B1 A / Model Name ProLite T1532SR-W1 ProLite T1532SR-W1 A Technologie Resistiv Entspiegelte Oberfl äche Touch Oberfl ächenbehandlung, Screen Lichtdurchlässigkeit Schnittstellen USB oder RS-232C serielle Übertragung Grösse-Kategorie 15" Panel-technologie Grösse Diagonal: 15" (38cm) Lochabstand 0,297mm H ×... - Seite 29 Model Name ProLite T1532SR-B3 / ProLite T1532SR-W3 Technologie Resistiv Entspiegelte Oberfl äche Touch Oberfl ächenbehandlung, Screen Lichtdurchlässigkeit Schnittstellen USB oder RS-232C serielle Übertragung Grösse-Kategorie 15" Panel-technologie Grösse Diagonal: 15" (38cm) Lochabstand 0,297mm H × 0,297mm V LCD- 370cd/m (Typisch: ohne Touch panel), Helligkeit Fläche 300cd/m...
-
Seite 30: Technische Daten : Prolite T1731Sr
TECHNISCHE DATEN : ProLite T1731SR Technologie Resistiv Entspiegelte Oberfl äche Touch Oberfl ächenbehandlung, Screen Lichtdurchlässigkeit Schnittstellen USB oder RS-232C serielle Übertragung Grösse-Kategorie 17" Panel-technologie Grösse Diagonal: 17" (43cm) Lochabstand 0,264mm H × 0,264mm V LCD- 250cd/m (Typisch: ohne Touch panel), Helligkeit Fläche 200cd/m... -
Seite 31: Technische Daten : Prolite T1731Saw
TECHNISCHE DATEN : ProLite T1731SAW Technologie Surface acoustic wave Entspiegelte Oberfl äche Touch Oberfl ächenbehandlung, Screen Lichtdurchlässigkeit Schnittstellen USB oder RS-232C serielle Übertragung Grösse-Kategorie 17" Panel-technologie Grösse Diagonal: 17" (43cm) Lochabstand 0,264mm H × 0,264mm V LCD- 250cd/m (Typisch: ohne Touch panel), Helligkeit Fläche 230cd/m... -
Seite 32: Technische Daten : Prolite T1931Sr
TECHNISCHE DATEN : ProLite T1931SR Technologie Resistiv Entspiegelte Oberfl äche Touch Oberfl ächenbehandlung, Screen Lichtdurchlässigkeit Schnittstellen USB oder RS-232C serielle Übertragung Grösse-Kategorie 19" Panel-technologie Grösse Diagonal: 19" (48cm) Lochabstand 0,294mm H × 0,294mm V LCD- 250cd/m (Typisch: ohne Touch panel), Helligkeit Fläche 200cd/m... -
Seite 33: Technische Daten : Prolite T1931Saw
TECHNISCHE DATEN : ProLite T1931SAW Technologie Surface acoustic wave Entspiegelte Oberfl äche Touch Oberfl ächenbehandlung, Screen Lichtdurchlässigkeit Schnittstellen USB oder RS-232C serielle Übertragung Grösse-Kategorie 19" Panel-technologie Grösse Diagonal: 19" (48cm) Lochabstand 0,294mm H × 0,294mm V LCD- 250cd/m (Typisch: ohne Touch panel), Helligkeit Fläche 230cd/m... -
Seite 34: Abmessungen : Prolite T1531Sr / Prolite T1531Saw / Prolite T1532Sr
ABMESSUNGEN : ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR 351,0mm/13,8" 59,0mm/2,3" 306,0mm/12,0" 222,5mm/8,8" ABMESSUNGEN : ProLite T1731SR / ProLite T1731SAW 387,0mm/15,2" 59,0mm/2,3" 340,0mm/13,4" 222,5mm/8,8" ABMESSUNGEN : ProLite T1931SR / ProLite T1931SR 432,0mm/17,0" 59,0mm/2,3" 378,0mm/14,9" 249,5mm/9,8" ANHANG 31... -
Seite 35: Konformes Timing
KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 37,500kHz 75,000Hz 31,500MHz 37,861kHz 72,809Hz 31,500MHz 35,156kHz 56,250Hz 36,000MHz 37,879kHz 60,317Hz 40,000MHz SVGA 800 × 600 46,875kHz 75,000Hz 49,500MHz VESA 48,077kHz 72,188Hz 50,000MHz 48,363kHz 60,004Hz 65,000MHz 1024 ×...
