BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis

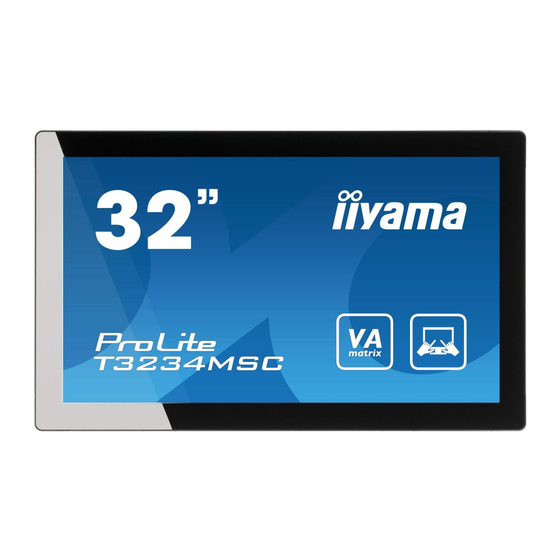

Verwandte Anleitungen für iiyama ProLite T3234MSC
Inhaltszusammenfassung für iiyama ProLite T3234MSC
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. -
Seite 3: Inhaltsverzeichnis
ABMESSUNGEN : ProLite T3234MSC-B2X / ProLite T3234MSC-B2 / ProLite T3234MSC-B3X ......26 KONFORMES TIMING ..............27 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren HINWEIS Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Kundendienst
KUNDENDIENST Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen HINWEIS nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler, der Ihnen bei der Beschaffung einer Ersatz-Verpackung behilfl ich sein wird. REINIGUNGSHINWEISE ... -
Seite 8: Vor Der Bedienung Des Monitors
120V geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte. -
Seite 9: Wand- Deckenmontage
WAND- DECKENMONTAGE ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M6 Schrauben mit eine max. Länge von 14 mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. Schrauben Befestigungskonsole Chassis EINBAU-GERÄTE / VORRICHTUNGEN... -
Seite 10: Bedienungselemente Und Anschlüsse
BEDIENUNGSELEMENTE UND ANSCHLÜSSE Portable OSD- Bedienleiste* <Vorderseite> <Rückseite> Menü -Taste (MENU)* Heraufscrollen / Helligkeit -Taste ( Nach unten scrollen / Stumm -Taste ( Auswahl / Auto-Taste (SELECT)* Ein / Aus-Schalter ( Ein/Aus-Anzeig HINWEIS Grün: Normale Betrieb Orange: Energieverwaltung USB Anschluss (USB) RS232C Ausgang Anschluss (COM OUT) RS232C Eingang Anschluss (COM IN) Eingang für die portable OSD-Bedienleiste (Remote Key) -
Seite 11: Monitor Anschliessen
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist. - Seite 12 [Montage und demontage der kabelabdeckung] Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor fl ach Bild 1 mit dem Display nach unten zeigend auf den Tisch. < Entfernen > Entfernen Sie die Kabelabdeckung, wie in Bild 1 dargestellt.
-
Seite 13: Touch Screen Treiberinstallation
[Hochformat / Portrait Mode] Das LCD ist für einen Betreib im Quer- und Hoch-Format ausgelegt, eine optimale Funktion erreichen sie bei einem Betrieb im Querformat. Beachten Sie, dass die OSD-Menü Ausrichtung nicht geändert werden kann. Nicht verfügbar Verfügbar Querformat Portrait TOUCH SCREEN TREIBERINSTALLATION Dieser Monitor ist mit einem USB-Anschluss ausgestattet. -
Seite 14: Computer-Einstellung
Siehe Seite 27, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows 95/98/2000/Me/XP/Vista/7 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play- Funktionen können unter Windows 95/98/2000/Me/XP/Vista/7 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 15: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 27 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 17. A Drücken Sie auf die Taste MENU, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den Tasten... -
Seite 16: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN KO NTRAST HEL LIG KEIT 12 80 x1 0 24 F H : 6 3K H z F V: 59. 9H z Einstellungselement Problem / Option Zu drückende Taste KONTRAST Zu matt CONTRAST Zu intensiv Zu dunkel HELLIGKEIT * Direct BRIGHTNESS Zu hell... - Seite 17 A UTO S T E L LT S I CH E I N Nur für analogen Eingang. H-POSITION V-POSITION H- G R O S E F E I N E I NS T E L L U N G Einstellungselement Problem / Option Zu drückende Taste AUTO STELLT SICH EIN *...
- Seite 18 Eingang automatisch ausgewählt. Die Funktion zur Eingangsauswahl steht nicht zur Verfügung, wenn es über den ausgewählten Anschluss keinen Signaleingang gibt oder wenn der Energieverwaltungsmodus aktiviert ist. * Nur verfügbar für ProLite T3234MSC-B2X / T3234MSC-B2 / T3234MSC-B3X. ENGLISH ESPAÑOL FRANÇAIS...
- Seite 19 9300 6500 5500 GRUN 7500 BLAU BENUTZER Einstellungselement Problem / Option Zu drückende Taste 9300 Bläuliches Weiß 6500 Rötliches Weiß 5500 Grünliches Weiß FARBTEMP. 7500 Gelbliches Weiß COLOR TEMP. Zu schwach GRUN BENUTZER Zu stark BLAU LAUTSTÄRKE STUMM Einstellungselement Problem / Option Zu drückende Taste LAUTSTÄRKE Zu leise...
-
Seite 20: Bildschirmeinstellungen
Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de). Dieses Handbuch erklärt Einstellungen unter Windows 95/98/2000/Me/XP/Vista/7. - Seite 21 C Drücken Sie den SELECT Taste (AUTO STELLT SICH EIN), Oder führen Sie das automatische Set-up durch. D Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. E Stellen Sie die V-POSITION so ein, dass das obere und untere Ende des Bildschirm- Frames die Bildschirmfl...
- Seite 22 G Stellen Sie mit der “GELDSTRAFE”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes HINWEIS Flackern gestört werden, ist die “H-GROSE” - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte F und G . Lässt sich das Problem durch optimieren der “H-GROSE”...
-
Seite 23: Energieverwaltung
ENERGIEVERWALTUNG Das Power Management des Monitors wird aktiviert wenn der Computer nicht im Betrieb ist um unnötigen Stromverbrauch zu vermeiden. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. Der Monitor verhält sich für die Energierverwaltung folgendermaßen. Die Funktion zur Energieverwaltung, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. -
Seite 24: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 25: Informationen Zum Recycling
INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 22 INFORMATIONEN ZUM RECYCLING... -
Seite 26: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite T3234MSC-B1 Touch Technologie Kapazitiv, geschützt Screen Lichtdurchlässigkeit Schnittstellen USB serielle Übertragung Grösse-Kategorie 32" LCD- a-Si TFT Active Matrix System Fläche Grösse Diagonal: 31,5" (80cm) 0,364mm H × 0,364mm V... -
Seite 27: Technische Daten : Prolite T3234Msc-B2X / Prolite T3234Msc-B2
TECHNISCHE DATEN : ProLite T3234MSC-B2X / ProLite T3234MSC-B2 Model Name ProLite T3234MSC-B2X ProLite T3234MSC-B2 Touch Kapazitiv, geschützt 10pt Touch Kapazitiv, geschützt 2pt Touch Technologie Screen Lichtdurchlässigkeit Schnittstellen USB serielle Übertragung Grösse-Kategorie 32" LCD- System a-Si TFT Active Matrix Fläche Grösse Diagonal: 31,5"... -
Seite 28: Technische Daten : Prolite T3234Msc-B3X
TECHNISCHE DATEN : ProLite T3234MSC-B3X Touch Technologie Kapazitiv, geschützt 30pt Touch Screen Lichtdurchlässigkeit Schnittstellen USB serielle Übertragung Grösse-Kategorie 32" LCD- a-Si TFT Active Matrix System Fläche Grösse Diagonal: 31,5" (80cm) 0,364mm H × 0,364mm V Lochabstand Helligkeit 450cd/m (Typisch), 405cd/m... -
Seite 29: Abmessungen : Prolite T3234Msc-B1
ABMESSUNGEN : ProLite T3234MSC-B1 69,0mm/2,7” 44,0mm/1,7” 786,0mm/30,9” 698,5mm/27,5” 25,0mm/1,0” ABMESSUNGEN : ProLite T3234MSC-B2X / ProLite T3234MSC-B2 / ProLite T3234MSC-B3X 69,5mm/2,7” 781,5mm/30,8” 698,5mm/27,5” 44,5mm/1,7” 26 ANHANG... -
Seite 30: Konformes Timing
KONFORMES TIMING Dot Clock Horizontal- Vertikal- Video Mode Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 35,156kHz 56,250Hz 36,000MHz SVGA 800 × 600 40,000MHz 37,879kHz 60,317Hz 1024 × 768 48,363kHz 60,004Hz 65,000MHz 1280 × 720 44,720kHz 60,000Hz 74,500MHz 1280 × 768 47,776kHz 59,870Hz 79,500MHz...
