BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite TF2738MSC
Inhaltszusammenfassung für iiyama ProLite TF2738MSC

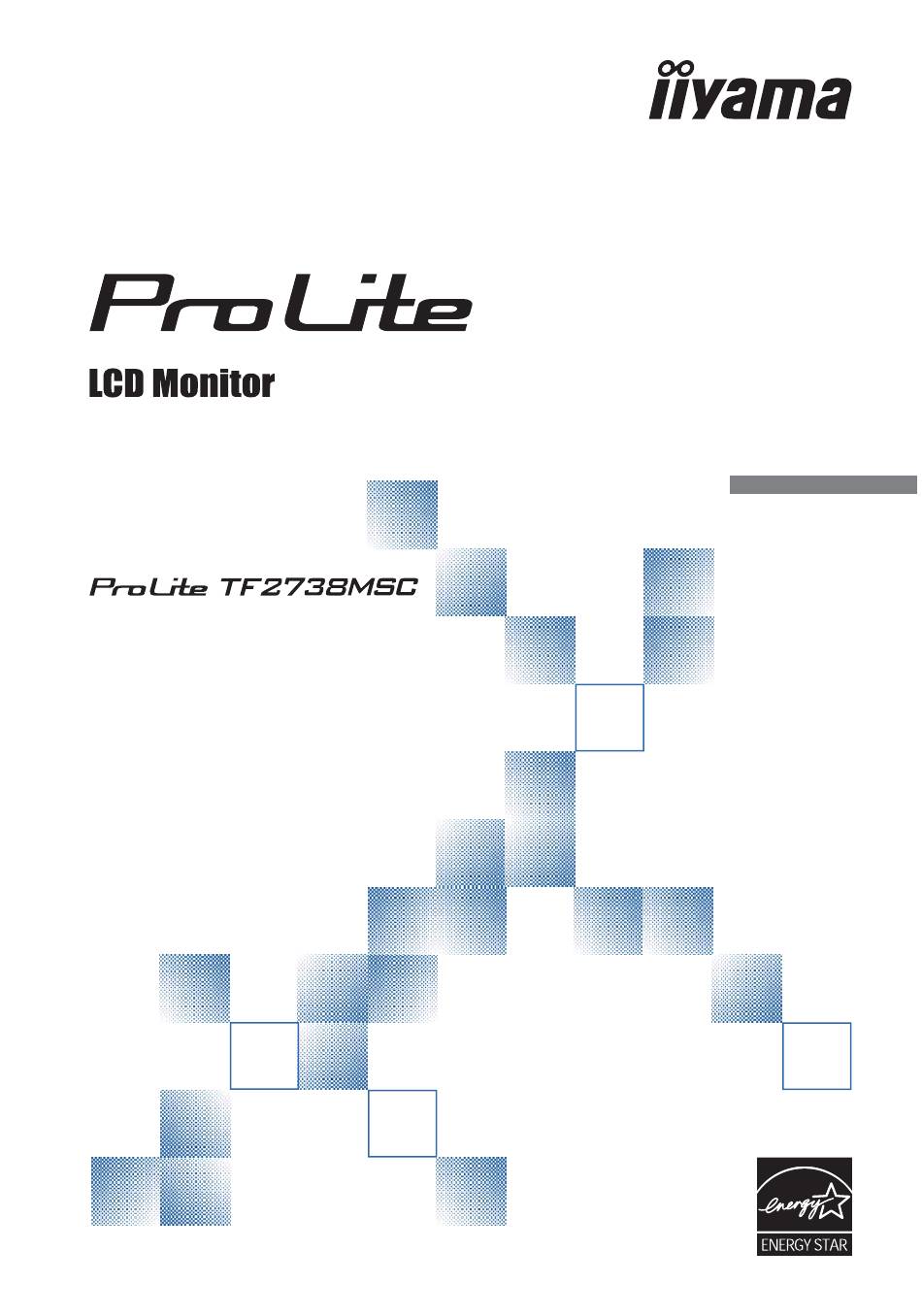

- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Modell Nr. : PL2738M Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. ® ® Als ENERGY STAR - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effi ziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
INFORMATIONEN ZUM RECYCLING ..........19 ANHANG ...................20 TECHNISCHE DATEN ..............20 ABMESSUNGEN ................21 KONFORMES TIMING ..............21 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Vor Der Bedienung Des Monitors
* Der Nennwert des mitgelieferten Netzkabels beträgt 10A/125V. Wird das Gerät mit Kabel entsprechend dem Nennwert 10A/250V. Bitte beachten Sie, dass jegliche Garantie- und Gewährleistungsansprüche erlöschen, wenn Sie ein nicht Original – iiyama – Netzkabel verwenden. 4 VOR DER BEDIENUNG DES MONITORS... -
Seite 8: Wand- Deckenmontage
WAND- DECKENMONTAGE ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 8 mm(VESA-Befestigungslöcher) oder 8mm(Außen-Befestigungslöcher). Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. -
Seite 9: Bedienungselemente Und Anschlüsse
BEDIENUNGSELEMENTE UND ANSCHLÜSSE MENU ENTER <Vorderseite> <Rückseite> Menü-Taste (MENU) Heraufscrollen / Audio Einstellungstaste-Taste ( Nach unten scrollen / i-Style Color-Taste ( Auswahl / Eingangsauswahl (ENTER) Ein/Aus-Schalter ( Lautsprecher Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung USB Anschluss (USB) Audioanschluss (AUDIO IN) HDMI Anschluss (HDMI) DVI-D Anschluss (DVI) DisplayPort Anschluss (DP) -
Seite 10: Monitor Anschliessen
* Das DVI-Dkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges DVI-Dkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI-Eingang anschließen wollen. VOR DER BEDIENUNG DES MONITORS 7... - Seite 11 [Montage und demontage der kabelabdeckung] Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor fl ach mit dem Display nach unten zeigend auf den Tisch. < Anbringen > Step 1 Entfernen Sie die Schraube vom monitor wie in Bild 1 dargestellt.
-
Seite 12: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 21, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Betriebsysteme mit Touch Unterstützung Maus Digitizer Touch-Gesten * Bemerkungen Windows8/8.1/10 Windows7 Für Mac OS X Version 10.6 und höher benötigen Sie Mac OS/OS X * einen Treiber. -
Seite 13: Monitor Bedienen
MONITOR BEDIENEN Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S21) ausgerüstet. Sie können ebenfalls das Bild nach lhern Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Drücken Sie auf die Taste , um das Bildschirm-Menü (OSD) aufzurufen. -
Seite 14: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bildeinstellung Bildeinstellung Picture Adjust Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast * Contrast Zu intensiv 1,2,3 Zu dunkel Helligkeit * Brightness Zu hell Typiches Kontrastverhältnis. 2,3,4 Erw. Kontrast * Adv. Contrast Erhöhtes Kontrastverhältnis. Normal Geringe Helligkeit. ECO Modus * ECO Mode Geringe Helligkeit als im Spar 1. -
Seite 15: Signal Eingangswahl
Signal Eingangswahl Signal Eingangswahl Input Select Direct Einstellungselement Problem / Option Zu drückende Taste Wählen Sie den DVI. HDMI Wählen Sie den HDMI. Signal Eingangswahl DisplayPort Wählen Sie den DisplayPort. Input Select Die Signaleingänge werden auf Aktivität durchsucht. Auto Der erste aktive Eingang wird dargestellt. Wenn DVI, HDMI oder DisplayPort eolgt eine automatische Erkennung, die HINWEIS Signalsuche ist auf den eingestellten Eingang festgelegt. - Seite 16 Farbeinstellungen * Farbeinstellungen Color Adjust Einstellungselement Problem / Option Zu drückende Taste Kalt Cool Bläuliches Weiss Normal Normal Grünlish Weiss Rötliches Weiss Warm Warm Zu schwach Benutzereinstellung Grün User Color Zu stark Blau Einstellungen über die Farbtemperatur sind aktiv, i-Style Color ist inaktiv. Für allgemeine Windows-Umagebungen und Standard standardmäßige Monitoreinstellungen geeignet.
-
Seite 17: Manuelle Bildanpassung
Manuelle Bildanpassung Manuelle Bildanpassung Manual Image Adjust Einstellungselement Problem / Option Zu drückende Taste 1 / 2 / 3 / 4 / 5 Sie können die Bildqualität von 1 bis 5 (unscharf bis scharf) Schärfe einstellen.Drücken Sie auf die Taste , um die Bildqualität der Sharpness Reihe nach zu ändern. -
Seite 18: Menü Einstellungen
Bringen Sie den Hintergrund von OSD zurück. OSD Hintergrund * OSD Background Der Hintergrund von OSD wird transparent gebildet. Iiyama Logo wird beim Einschalten nicht angezeigt. Start logo * Opening Logo Iiyama Logo wird beim Einschalten angezeigt. Die Power LED Anzeige ist ausgeschalten. - Seite 19 ● Sperre <OSD Menü> 1. Die Menü Sperre wird aktiviert in dem Sie die Taste und die Taste für ca. 5 Sek gleichzeitig gedrückt halten. Die Meldung OSD Sperre erscheint beim Betätigen jeglicher Tasten. 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste und die Taste für ca.
-
Seite 20: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 21: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 22: Informationen Zum Recycling
INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. INFORMATIONEN ZUM RECYCLING 19... -
Seite 23: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Glas Härtegrad Screen Gesamtdicke 3,6mm Schnittstellen Grösse-Kategorie 27" Panel-technologie AMVA+ Grösse Diagonal: 27" (68,6m) Lochabstand 0,31125mm H × 0,31125mm V LCD- Helligkeit 300cd/m (Typisch), 255cd/m... -
Seite 24: Abmessungen
ABMESSUNGEN 318,0mm/12,5” 4xM4 SCREW HOLE 648,5mm/25,5” 50,0mm/2,0” (VESA MOUNT) 599,5mm/23,6” 9,0mm/0,3” 100,0mm/3,9” 100,0mm/3,9” 8xM4 SCREW HOLE (Outer) 174,25mm/6,9” 300,0mm/11,8” 174,25mm/6,9” KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 37,500kHz 75,000Hz 31,500MHz 37,861kHz 72,809Hz 31,500MHz 35,156kHz...
