BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite TF1734MC-B6X
Inhaltszusammenfassung für iiyama ProLite TF1734MC-B6X

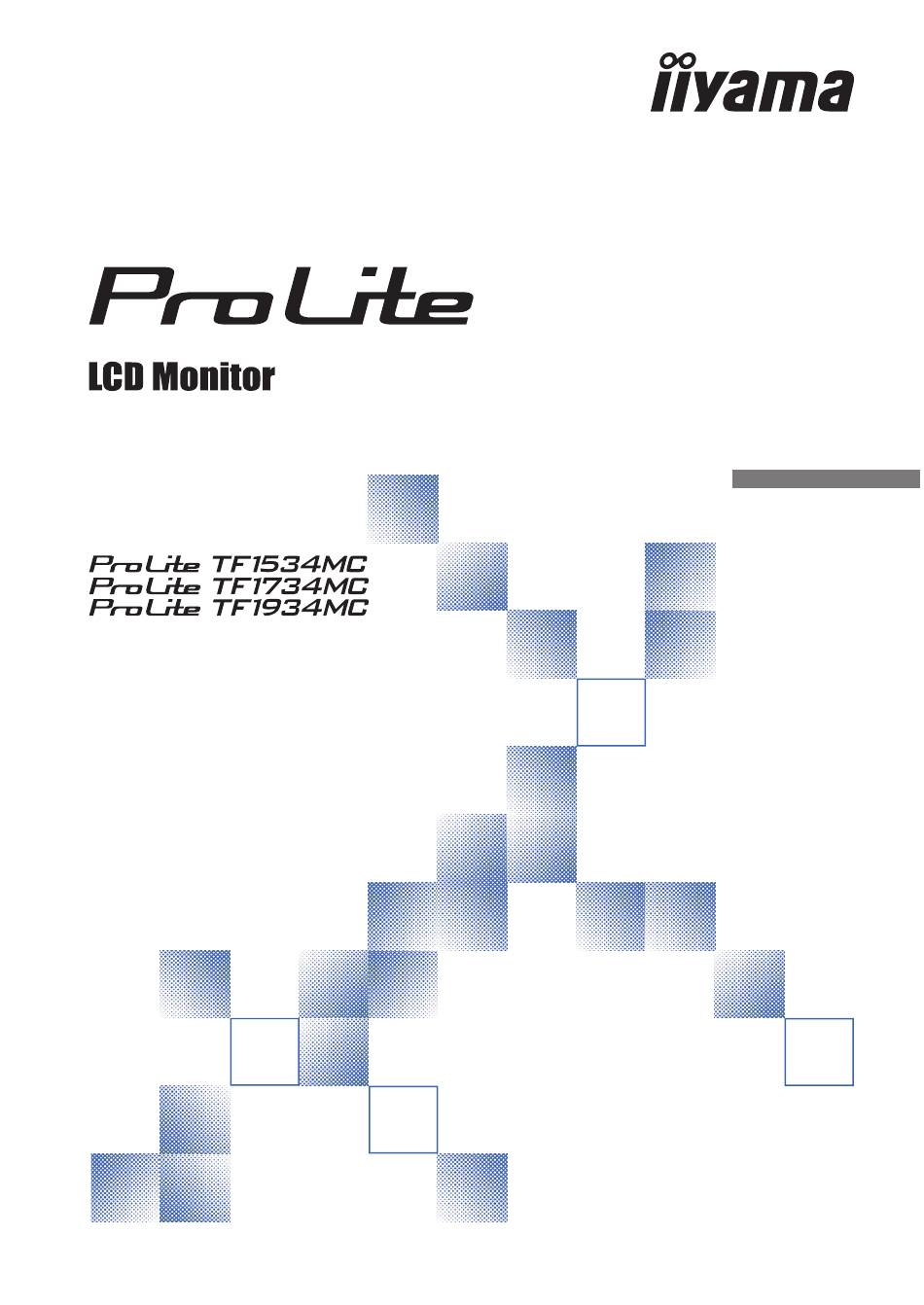

- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PLTF1534, PLTF1734, PLTF1934 Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. -
Seite 3: Inhaltsverzeichnis
ABMESSUNGEN : ProLite TF1934MC .........28 ABMESSUNGEN : L-WINKEL ............29 KONFORMES TIMING ..............29 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. -
Seite 5: Umgebungsbedingungen
VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. -
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Vor Der Bedienung Des Monitors
VOR DER BEDIENUNG DES MONITORS LEISTUNGSMERKMALE Unterstützt Aufl ösungen von bis zu 1024 × 768 : ProLite TF1534MC Unterstützt Aufl ösungen von bis zu 1280 × 1024 : ProLite TF1734MC / ProLite TF1934MC Hoher Kontrast 700:1 (Typisch) / Helligkeit 330cd/m (Typisch: Mit Touchpanel) : ProLite TF1534MC ... -
Seite 8: Packungsinhalt
1. Der Nennwert des mitgelieferten Netzkabels beträgt 10A/125V. Wird das Gerät mit Kabel entsprechend dem Nennwert 10A/250V. Bitte beachten Sie, dass jegliche Garantie- und Gewährleistungsansprüche erlöschen, wenn Sie ein nicht Original – iiyama – Netzkabel verwenden. 2. Einsetzbares Netzteil Netzteil Model Name : ADP-50YH B (DELTA ELECTRONICS, INC.) 3. -
Seite 9: Installation
INSTALLATION ACHTUNG Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. < WAND- DECKENMONTAGE > ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. -
Seite 10: Bedienungselemente Und Anschlüsse
BEDIENUNGSELEMENTE UND ANSCHLÜSSE Fernbedienung Touch V01 <Vorderseite> <Rückseite> Menü -Taste (MENU)* Heraufscrollen / Helligkeit -Taste ( Herunterscrollen / Kontrast -Taste ( Auswahl-Taste (SELECT)* Ein / Aus-Schalter ( Schlüsselloch für Sicherheitsschloss Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der HINWEIS Monitor ohne Erlaubnis entfernt wird. -
Seite 11: Hinweis Für Die Halterungen
HINWEIS FÜR DIE HALTERUNGEN L-WINKEL und Schrauben werden benötigt, wenn das Gerät eingebaut werden soll. Die L-Winkel sollen nur nach mitgelieferter Installationsanleitung montiert ACHTUNG werden. Die Verwendung von anderen Montage Halterungen oder Schrauben, als die in der Montageanleitung angegeben, können eine Beschädigung am Monitor auslösen. - Seite 12 Schraubenlöcher, für die Montage des Chassis, von der Vorderseite des Monitors verstellt werden. <ProLite TF1734MC-B6X / ProLite TF1934MC-B6X> Einbaulage des Winkelprofils kann von 2,9mm bis 44,9mm mit der Position der Schraubenlöcher, für die Montage des Chassis, von der Vorderseite des Monitors verstellt werden.
-
Seite 13: Monitor Anschliessen
* Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. 10 VOR DER BEDIENUNG DES MONITORS... - Seite 14 [ M o n t a g e u n d d e m o n t a g e d e r kabelabdeckung] Legen Sie ein weiches Tuch auf den Tisch, um Bild1 den Monitor nicht zu verkratzen. Legen Sie den Monitor fl...
-
Seite 15: Computer-Einstellung
Siehe Seite 29, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows XP/Vista/7/8/8,1/10 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play- Funktionen können unter Windows XP/Vista/7/8/8,1/10 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 16: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 29 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 19. Drücken Sie auf die Taste MENU, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den Tasten... - Seite 17 POWER TASTE und OSD-MENÜ SPERRE: Drücken Sie die MENU-Taste und die Taste gleichzeitig, wenn ein Bild über VGA, HDMI oder DisplayPort angezeigt wird. * Das OSD Menü wird nicht dargestellt wenn dieses gesperrt ist. Drücken Sie erneuert die MENU -Taste und die Taste gleichzeitig.
-
Seite 18: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bild Picture Bild Hoch Optionen Kontrast Helligkeit H-Position V-Position Feineinstellung H-Grose Auto Stellt Sich Ein Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast Contrast Zu intensiv Zu dunkel Helligkeit* Brightness Zu hell Zu weit links H-Position* H-Position Zu weit rechts Zu weit unten... - Seite 19 Hoch Advanced Optionen Bild Hoch Farbtemperatur User Grun Blau Schärfe Einstellungselement Problem / Option Zu drückende Taste 5500 Grünliches Weiß 6500 Rötliches Weiß 7500 Gelbliches Weiß Farbtemperatur 9300 Bläuliches Weiß Color Temp Zu schwach Grun User Zu stark Blau Sie können die Bildqualität von 0 bis 100 (unscharf bis scharf) einstellen.
- Seite 20 Optionen Bild Hoch OSD Zeit Aus OSD Position User OSD H-Position OSD V-Position Einstellungselement Problem / Option Zu drückende Taste Sie können die Anzeigezeit für das OSD- OSD Zeit Aus OSD Timeout Menü auf 5 bis 60 Sekunden einstellen. Stellen Sie die OSD position. OSD Position User (Oben Links / Unten Links / Oben Rechts / OSD Position...
- Seite 21 Optionen Option Bild Hoch Optionen Zurcksetzen Sprache Deutsch Signalauswahl Modell Anzeigen Factory Einstellungselement Problem / Option Zu drückende Taste Zurück zum Menü. Nein Zurcksetzen Reset Einstellungen ab Werk werden wiederhergestellt. English Englisch Español Spanisch Sprache Japanisch Français Französisch Language Deutsch Deutsch Traditionelles Chinesisch 繁中...
-
Seite 22: Bildschirmeinstellungen
Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de). ® Dieses Handbuch erklärt Einstellungen unter Windows Stellen Sie die empfohlene Aufl... - Seite 23 Führen Sie die Auto-Einstellung durch. (Auto Stellt Sich Ein) Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. Stellen Sie die V-Position so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfl...
- Seite 24 Stellen Sie mit der “Feineinstellung”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. HINWEIS Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die “H-Grose” - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte .
-
Seite 25: Energieverwaltung
ENERGIEVERWALTUNG Das Power Management des Monitors wird aktiviert wenn der Computer nicht im Betrieb ist um unnötigen Stromverbrauch zu vermeiden. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. Der Monitor verhält sich für die Energierverwaltung folgendermaßen. Die Funktion zur Energieverwaltung, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. -
Seite 26: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 27: Informationen Zum Recycling
INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung. 24 INFORMATIONEN ZUM RECYCLING... -
Seite 28: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite TF1534MC-B6X Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Screen Schnittstellen Oberfl ächenfi nish Anti-Fingerprint-Beschichtung Grösse-Kategorie 15" Panel-technologie Grösse Diagonal: 15" (38cm) Lochabstand 0,297mm H × 0,297mm V LCD- 370cd/m (Typisch: Zonder Touch-panel),... -
Seite 29: Technische Daten : Prolite Tf1734Mc-B6X
TECHNISCHE DATEN : ProLite TF1734MC-B6X Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Screen Schnittstellen Oberfl ächenfi nish Anti-Fingerprint-Beschichtung Grösse-Kategorie 17" Panel-technologie Grösse Diagonal: 17" (43cm) Lochabstand 0,264mm H × 0,264mm V LCD- 350cd/m (Typisch: Zonder Touch-panel), Helligkeit Fläche 315cd/m (Typisch: Mit Touchpanel) -
Seite 30: Technische Daten : Prolite Tf1934Mc-B6X
TECHNISCHE DATEN : ProLite TF1934MC-B6X Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Screen Schnittstellen Oberfl ächenfi nish Anti-Fingerprint-Beschichtung Grösse-Kategorie 19" Panel-technologie Grösse Diagonal: 19" (48cm) Lochabstand 0,294mm H × 0,294mm V LCD- 350cd/m (Typisch: Zonder Touch-panel), Helligkeit Fläche 315cd/m (Typisch: Mit Touchpanel) Kontrastrate 1000 : 1 (Typisch) Ansichtbereich... -
Seite 31: Abmessungen : Prolite Tf1534Mc
ABMESSUNGEN : ProLite TF1534MC 337.5mm/13.3” 44.5mm/1.7” 305.0mm/12.0” ABMESSUNGEN : ProLite TF1734MC 369.0mm/14.5” 47.5mm/1.9” 339.0mm/13.3” ABMESSUNGEN : ProLite TF1934MC 416.0mm/16.4” 46.5mm/1.8” 377.5mm/14.9” 28 ANHANG... -
Seite 32: Abmessungen : L-Winkel
ABMESSUNGEN : L-WINKEL <Winkel A> <Winkel B> 142,0mm Schrauben Löcher 1,0 mm 1,0mm zur Befestigung der Halterung 186,0 mm 170,0 mm 170,0mm 130,0 mm Schrauben Löcher zur Befestigung des Monitors Schrauben Löcher zur 4,3 mm Befestigung des Chassis KONFORMES TIMING Horizontal- Vertikal-...
