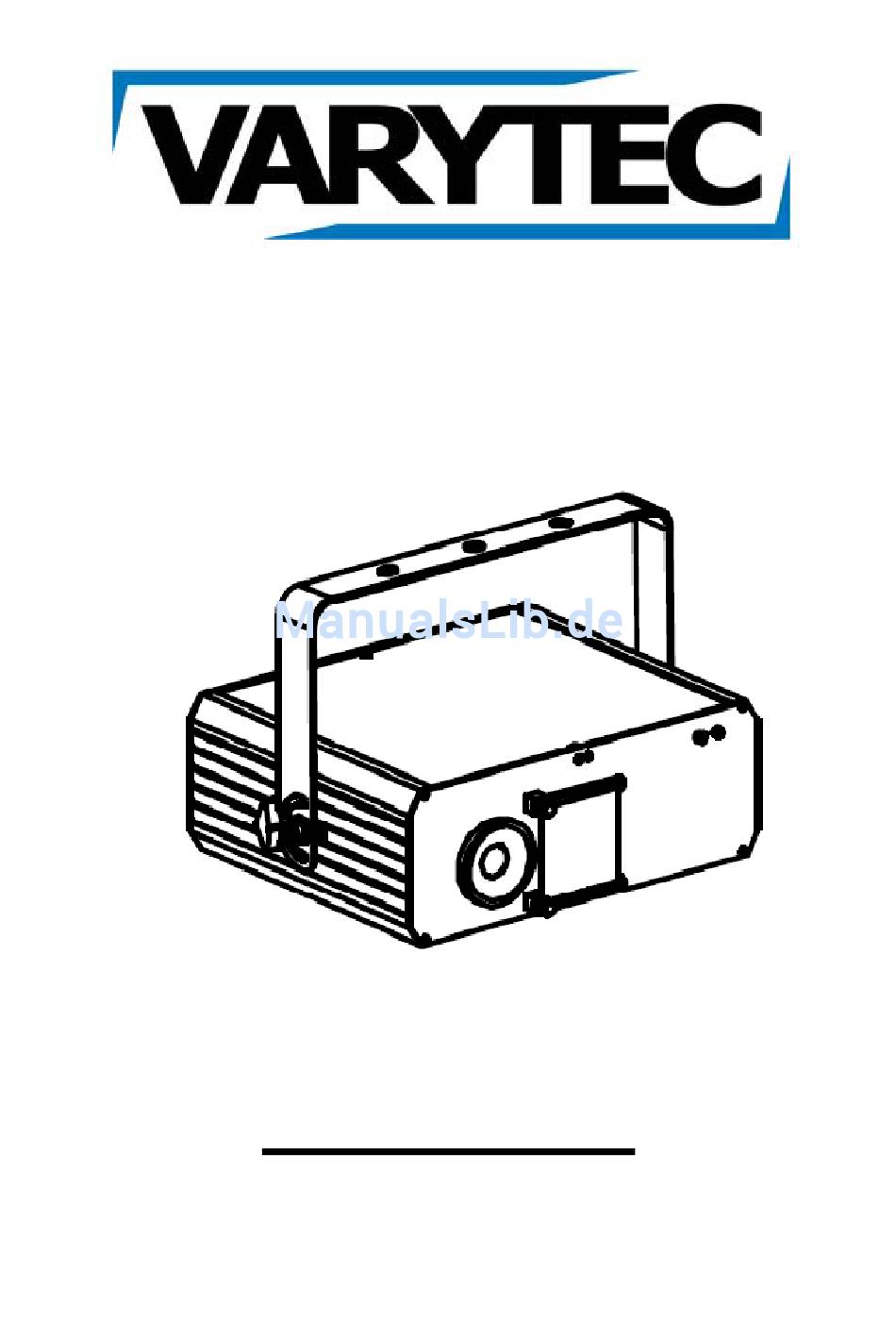

- Seite 1 Bedienungsanleitung Laser Gyver...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise .......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Warnungen ............................4 2.1. Laser Sicherheits-Warnung ..................... 4 2.2. Warnung zur Nicht-Verriegelung ..................... 5 2.3. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Nur von ausgebildeten Fachkräften reparieren lassen. Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Warnungen
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. -
Seite 5: Warnung Zur Nicht-Verriegelung
Vermeiden sie direkten Augenkontakt mit dem Laser. Entblößen sie ihre Augen Vorsicht! niemals absichtlich gegenüber einem Laserstrahl. Dieses Laserprodukt kann Blindheit oder Augenschäden verursachen wenn ein Vorsicht! Strahl ihre Augen streift. Vorsicht! Es ist illegal und gefährlich den Laser direct in das Publikum strahlen zu lassen Vorsicht! Es ist verboten mit dem Laser Flugzeuge anzuleuchten! Es gibt ikeine Teile im Inneren, die durch den Benutzer gewartet werden... -
Seite 6: Laserstrahlen Warnung
Es ist genauso falsch, dass ein Laser sicher ist weil sich der Strahl bewegt. Davon abgesehen, dass sich der Laserstrahl immer bewegt. Die Gesetze zum Laserschutz untersagen es zu starke Laserstrahlen in Bereiche scheinen zu lassen, in denen Publikum Schäden erlangen kann. Benutzen sie den Laser nicht bevor sie nicht alle Informationen und Warnungen in dieser Anleitung gelesen haben. -
Seite 7: Laser Sicherheitslabel
3. Laser Sicherheitslabel This is only one laser aperture on this product. The label Indicates the laser beam output aperture Caution – Class 3B LASER RADIATION, WHEN OPEN, AVOID EXPOSURE TO BEAM 3.1. Laser Emissions-Daten Laser Classification Class 3B Red Laser Medium LD GaAlAs 650nm, typical Green Laser Medium DPSS Nd:YVO4, 532nm... -
Seite 8: Allgemeine Sicherheitsinstruktionen
4. Allgemeine Sicherheitsinstruktionen Jede Person die involviert ist in die Installation und Wartung dieses Gerätes muss: Qualifiziert sein Den Informationen dieser Anleitung Folge leisten! Vorsicht! Achten sie darauf was sie tun! Durch Hochvolt können sie einen gefährlichen bis tödlichen elektrischen Schlag erleiden wenn sie die Drähte anfassen. Das Gerät hat unser Werk in absolut bestem Zustand verlassen. -
Seite 9: Vor Der Inbetriebnahme
5. Vor der Inbetriebnahme 5.1. Auspacken Sofort nachdem sie ihr Packet bekommen haben, packen sie den inneren Teil aus, um sich zu versichern, dass alles da ist und ohne Schäden. Informieren sie sofort ihren Lieferservice, sollten sie irgendwelche Schäden oder fehlende Teile fest stellen. Vorsicht! Bewahren sie die Verpackung auf falls das Gerät mal zur Reparatur zurück geschickt werden muss. -
Seite 10: Verkabelung Xlr
5.4.1. Verkabelung XLR Am letzten Gerät muss das DMX Signal mit einem DMX Terminator versehen werden. Vorsicht! Löten sie dazu einen 120 Ohm Widerstand zwischen Pin 2 und Pin 3 ihres XLR Steckers und stecken sie diesen in dem DMX Output des letzten Gerätes. 5.4.2. -
Seite 11: Bestimmungsgemäße Benutzung Und Einrichtung
6. Bestimmungsgemäße Benutzung und Einrichtung Dieses Gerät wurde dafür entwickelt aufgehängt zu werden. Für die Sicherheit ist es absolut notwendig dass das Gerät mit einer zugelassenen Schelle und einem Safety montiert wird. Internationale Regulierungen bestimmen, dass Laser aufgehängt werden müssen wie in der unteren Zeichnung. -
Seite 12: Produkt Übersicht
7. Produkt Übersicht 7.1. Front Panel 12 / 21... -
Seite 13: Rückseite
NAME FUNKTION Laser output Laser output Linse (mit 5 verschiedenen Effekten) POWER Hauptstrom Anzeige LED: Rot bedeutet AN MUSIC Synchronisiert zur Musik . HANGING BRACKET Mit zwei Rendelschrauben, um das Gerät fest zu ziehen und einem Loch zur Aufhängung 7.2. Rückseite NAME FUNKTION Switch... -
Seite 14: Bedienung Und Funktionen
8. Bedienung und Funktionen Reguläre Pausen während dem Betrieb erhöhen die Lebenszeit. Das Gerät ist nicht für den Dauerbetrieb geeignet! Schalten sie das Gerät nicht in kurzen Intervallen an und aus. Wenn sie das Gerät längere Zeit nicht benutzen, stecken sie es aus. Sollten ihnen irgendwelche Fehler auffallen, benutzen sie das Gerät nicht weiter und kontaktieren sie ihren Verkäufer! 8.1. -
Seite 15: Menü
8.2. Menü DISPLAY STAND ALONE Modus Programme und Effekte Automatische Show mit 5 Effekten. Laser 3d Effekt Auto Show Beam Effekt Auto Show Laser Lumia Effekt Auto Show Grating Effekt Auto Show Laser Universal Effekt Auto Show Sound to Light Effekt Show Im vorporgrammierten Musik Modus (Sound to Light) schaltet sich der Laser Achtung! nach 3s ohne Musik automatisch ab und regiert erst weider wenn erneut7 Musik... -
Seite 16: Dmx Modus Einstellen
9.1. DMX Modus einstellen Drücken sie FUNC um den Mode einstellen zu können. Drücken sie UP/DOWN bis sie 001 im Display sehen. Drücken sie ENTER zur Bestätigung. Der Laser arbeitet nun im DMX Modus. Mit UP/DOWN können sie die DMX Adresse einstellen. 9.1.1. -
Seite 17: Ilda Control Modus
9.3. ILDA Control Modus Dieses Gerät besitzt einen ILDA Sub D25 Anschluss, und kann mittels eines PCs gesteuert werden. Wenn sie das ILDA Kabel mit dem Gerät verbinden gehorcht es automatisch nur dem ILDA Signal. Wenn sie es wieder trennen werden automatisch die internen Programme abgerufen. - Seite 18 040-047 Purple 048-055 Light Blue 056-063 White 064-111 Color Rolling 112-159 Color Jumping 160-127 Color Moving 208-255 Strobing Full pattern without clipping CH 5 001-127 0%~99% fixed pattern clipped CLIPING 128-255 Clipping Speed 000-127 100%-5% fixed pattern zoomed 128-169 Zooming IN CH 6 ZOOMING 170-209...
-
Seite 19: Musterliste
CH 17 0-255 Fast to Slow MOVE SPEED 000-004 No grating rotating 005-127 Clockwise grating rotating CH18 Grating Rotation 128-133 No grating rotating 134-255 Anticlockwise grating rotating 000-031 Laser 3D Effect 032-063 Scanned Beam Effect (Pattern Effect) 064-095 Laser Lumia Effect 096-127 Scanned Beam Effect (Pattern Effect) CH19... -
Seite 20: Technische Daten
208-223 224-239 240-255 Technische Daten Volt AC100~240V, 50/60Hz Sicherung: 250V /1A Slow Blow (20mm Glass) Stromaufnahme: X/Y Axis Beam Angle: ±20° Music Control: Audio / Sound Activated Laser Power: 100mW 638nm Red CW 80mW 532nm Green CW 300mW 450nm Blue CW Laser Classification: Class 3B Laser Safety Standard:... - Seite 21 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 21 / 21...
