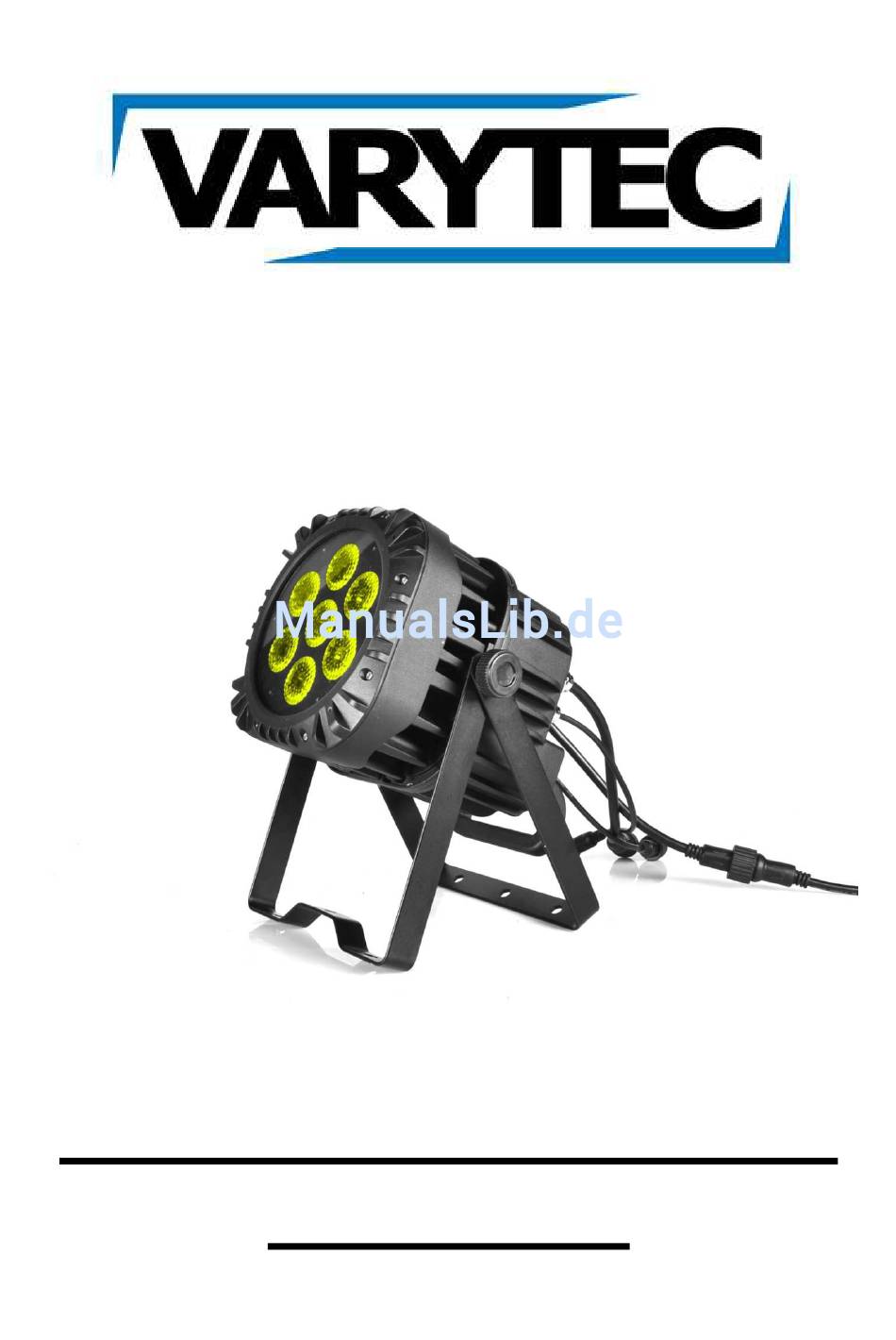

- Seite 1 Bedienungsanleitung LED PAR Outdoor 7x15W RGBWA-UV...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Abmessungen .......................... 7 Verbindungen ........................... 8 4.1. Elektrische Verbindungen ......................8 4.2. DMX Verbindungen ......................... 8 4.3. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen und im Freien zugelassen. • Es erlischt der Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes. -
Seite 4: Bestimmungsgemäße Verwendung Des Geräts
2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen. Regelmäßige Betriebspausen erhöhen die Lebensdauer Ihres Geräts. -
Seite 5: Überkopfbefestigung
2.1.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch autorisiertes Fachpersonal vorzunehmen. - Seite 6 Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann. Dabei sind ausschließlich Sicherungsfangseile mit Schraubgliedern zu verwenden. Hängen Sie das Sicherungsfangseil in dem Fangseilloch im Montagebügel oder am Gerät ein. Führen Sie das Seil über die Traverse oder einen anderen sicheren Befestigungspunkt.
-
Seite 7: Einleitung
3. Einleitung Vielen Dank für den Kauf des LED PAR Outdoor 7x15W RGBWA-UV. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3.1. Abmessungen 7 / 16... -
Seite 8: Verbindungen
4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die Schutzerde muss immer angeschlossen sein! Kabel (EU) Kabel (US) International Braun Schwarz Phase Blau Weiß Neutral Grün/Gelb Grün Erde 4.2. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor. -
Seite 9: Bedienung
5. Bedienung Um in das Hauptmenü zu gelangen, drücken Sie MENU. Sie befinden sich nun im Hauptmenü. Sie können die Menüpunkte aussuchen indem Sie die UP/DOWN Tasten benutzen. Wenn die Funktion erscheint, die Sie ändern möchten, drücken Sie die ENTER-Taste. Im Folgenden können Sie Werte mit den UP/DWON Tasten verändern und mit der ENTER-Taste bestätigen. - Seite 10 000-255 000-255 AT01- Auswählen eines R… AT05 Automatikprogramms Auswählen der AUTO ATSP 000-255 Programmgeschwindigkeit. CHS1- R… Auswählen eines Chase 000-255 000-255 000-255 000-255 Erstellen der Chases. CHS1- SC01- 000-255 PROG CHS5 SC20 SHUT 000-255 TIME 000-255 WAIT 000-255 Auswählen ob der erstelle YES/NO Chase benutzt werden soll.
-
Seite 11: Dmx Tabelle
6. DMX Tabelle 6.1. Modus 1 (6 Kanäle) Kanal Wert von Wert bis Funktion Dimmer rot 0-100% Dimmer grün 0-100% Dimmer blau 0-100% Dimmer Weiß 0-100% Dimmer Amber 0-100% Dimmer UV 0-100% 6.2. Modus 2 (7 Kanäle) Kanal Wert von Wert bis Funktion Dimmer 0-100%... -
Seite 12: Modus 4 (12 Kanäle)
Weiß 8: 7200 K Weiß 9: 8000 K Weiß 10: 8500 K Automatikprogramme Automatikprogramm 1 Automatikprogramm 2 Automatikprogramm 3 Automatikprogramm 4 Automatikprogramm 5 Chases Chase 1 Chase 2 Chase 3 Chase 4 Chase 5 Keine Funktion 6.4. Modus 4 (12 Kanäle) Kanal Wert von Wert bis... - Seite 13 Automatikprogramm 2 Automatikprogramm 3 Automatikprogramm 4 Automatikprogramm 5 Chases Chase 1 Chase 2 Chase 3 Chase 4 Chase 5 Keine Funktion Geschwindigkeit für die Automatikprogramme 1- 5 von Kanal 9 Farben Keine Funktion Blau = 100%, Rot, Grün, Weiß, Amber, UV = 0% Blau = 100%, der Anteil von Grün steigt proportional zum DMX-Wert.
- Seite 14 Es wird der im Menü eingestellte Dimmer-Modus verwendet. Reset (5s) 14 / 16...
-
Seite 15: Technische Daten
7. Technische Daten Stromversorgung Spannung 100-240 V / 50-60 Hz Leistungsaufnahme Max. 120 W Lichtquelle LM Typ LED 6in1 Farbspektrum RGBWAUV Leistung 105 W Anzahl/Leistung 7 x 15 W Optik Abstrahlwinkel 40° Anschlüsse Strom in Schutzko / festes Kabel Strom out Schutzko / festes Kabel XLR in/out XLR 3pol... - Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
