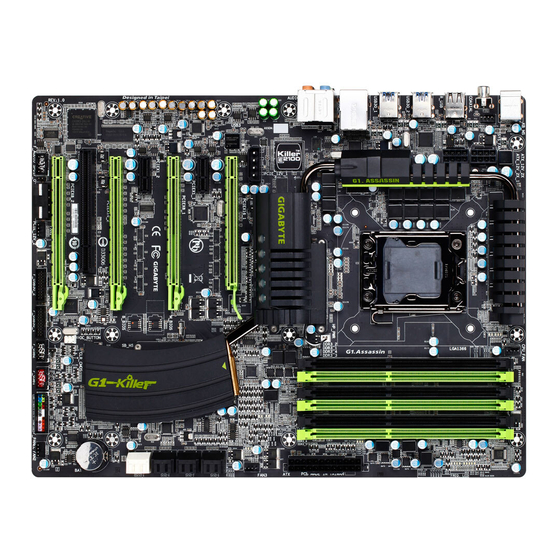

- Seite 1 G1.Assassin Motherboard mit LGA1366-Sockel für Intel Core i7-Prozessoren ® ™ Benutzerhandbuch Rev. 1002...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Hardwareinstallation ..................3 Vorsichtsmaßnahmen für die Installation ............3 Technische Daten des Produkts ............... 4 Installieren der CPU und des CPU-Kühlers ............. 7 1-3-1 Installieren der CPU ....................7 1-3-2 Installieren des CPU-Kühlers ...................9 Installieren des Arbeitsspeichers ..............10 1-4-1 D ual-/Tripplechannel Speicherkonfiguration ............10 1-4-2 Installieren eines Arbeitsspeichermoduls ..............11... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: • Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Motherboard oder andere Hardwarekomponenten installieren oder entfernen. •... -
Seite 4: Technische Daten Des Produkts
Arbeitsspeicher 6 x 1,5V DDR3 DIMM-Sockeln für bis zu 24 GB Systemarbeitsspeicher Š Aufgrund der Beschränkung des Windows 32-Bit Betriebssystems wird die tatsächlich angezeigte Arbeitsspeichergröße weniger als 4 GB betragen, wenn mehr als 4 GB Arbeitsspeicher installiert werden. Triple/Dual Channel-Speicherkonfiguration Š Unterstützt DDR3 2200/1333/1066/800 MHz Š Arbeitsspeichermodulen Unterstützt Nicht-ECC-Arbeitsspeichermodule Š Unterstützt Extreme Memory Profile (XMP) Arbeitsspeichermodule Š (Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) Audio 1 x Creative-Chip CA20K2 Š Unterstützt Dolby Digital Live und DTS Connect Š ® ™ U nterstützung für X-Fi Xtreme Fidelity und EAX Advanced HD Š ® ® ™... - Seite 5 South Bridge: Š Bis zu 8 USB 2.0/1.1-Anschlüsse (4 auf der Rückseite, 4 über die USB-Halter, die mit den internen USB-Stiftleisten verbunden werden) 1 Renesas D720200-Chip und 2 VLI VL810-Hubs: Š Bis zu 8 USB 3.0/2.0-Anschlüsse (4 auf der Rückseite, 4 über die USB-Halter, die mit den internen USB-Stiftleisten verbunden werden) Die USB 2.0-Signale der USB 3.0/2.0-Ports stammen von der South Bridge. Interne Anschlüsse 1 x 24-pol. ATX-Netzteilanschluss Š 2 x 8-pol. ATX 12V-Stromanschluss Š 2 x 4-pol. PCIe 12V-Stromanschluss Š 2 x SATA 6GB/s-Anschlüsse Š 6 x SATA 3GB/s Anschlüsse Š 1 x CPU-Lüftersockel Š 1 x Systemlüftersockel Š...
- Seite 6 Sonderfunktionen Unterstützt @BIOS Š Unterstützt Q-Flash Š Unterstützt Xpress BIOS Rescue Š Unterstützt Download-Center Š Unterstützt Xpress Install Š Unterstützt Xpress Recovery2 Š Unterstützt EasyTune Š Die verfügbaren Funktionen im Easytune können je nach Motherboardmodell variieren. Unterstützt Dynamic Energy Saver Š ™ Unterstützt Smart 6 Š ™ Unterstützt Auto Green Š Unterstützt eXtreme Hard Drive (X.H.D) Š Unterstützt ON/OFF Charge Š Unterstützt Cloud OC Š...
-
Seite 7: Installieren Der Cpu Und Des Cpu-Kühlers
Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: • Stellen Sie sicher, dass das Motherboard Ihre CPU unterstützt. (Auf derGIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. •... - Seite 8 B. F olgen Sie den nachstehenden Schritten, um die CPU richtig in den CPU-Sockel am Motherboard einzubauen. Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Schaden an der CPU. Schritt 1: Schritt 2: Drücken Sie den CPU-Sockelhebel mit Ihrem Heben Sie die Metalldruckplatte vom CPU- Finger behutsam nach unten und vom Sockel Sockel ab.
-
Seite 9: Installieren Des Cpu-Kühlers
1-3-2 Installieren des CPU-Kühlers Folgen Sie den nachstehenden Schritten, um den CPU-Kühler richtig ins Motherboard einzubauen. (In den folgenden Installationsanweisungen wird ein mit der Intel CPU mitgelieferter Kühler als Beispiel verwendet.) ® Oberer Stift Richtung des Pfeilzeichens am oberen Stift Kopf des oberen Stiftes Innenstift Schritt 1: Schritt 2: Tragen Sie eine gleichmäßige Schicht Achten Sie vor dem Installieren des Kühlers Wärmeleitpaste auf die Oberfläche der auf die Richtung des Pfeilzeichens installierten CPU auf. oberen Stift. (Durch Drehen des Stiftes in die Pfeilrichtung entfernen Sie den Kühler. Durch Drehen in die andere Richtung installieren Sie den Kühler.) Schritt 3: Schritt 4: Legen Sie den Kühler auf die CPU. Richten Sie Sie sollten ein “Klick”-Geräusch hören, wenn... -
Seite 10: Installieren Des Arbeitsspeichers
Installieren des Arbeitsspeichers Lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher installieren: • Stellen Sie sicher, dass das Motherboard Ihr Speichermodul unterstützt. Es wird die Verwendung eines Speichers derselben Kapazität, Marke, Geschwindigkeit und mit identischen Chips empfohlen. (Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden. • Speichermodule haben ein narrensicheres Design. Ein Arbeitsspeichermodul kann nur in eine Richtung eingesteckt werden. Wenn es schwer ist das Modul einzustecken, dann ändern Sie bitte die Richtung. 1-4-1 D ual-/Tripplechannel Speicherkonfiguration Dieses Motherboard verfügt über sechs DDR3-Speichersockel und unterstützt die... -
Seite 11: Installieren Eines Arbeitsspeichermoduls
1-4-2 Installieren eines Arbeitsspeichermoduls Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie ein Arbeitsspeichermodul installieren. Damit vermeiden Sie einen Schaden an dem Speichermodul. DDR3 und DDR2 DIMMs sind nicht kompatibel mit DDR DIMMs. In dieses Motherboard dürfen nur DDR3 DIMMs eingebaut werden. -
Seite 12: Installieren Einer Erweiterungskarte
1-5 Installieren einer Erweiterungskarte Lesen Sie die folgenden Richtlinien, bevor Sie eine Erweiterungskarte installieren: • Stellen Sie sicher, dass das Motherboard Ihre Erweiterungskarte unterstützt. Lesen Sie sorgfältig das Ihrer Erweiterungskarte beigelegte Benutzerhandbuch durch. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren. So vermeiden Sie einen Hardwareschaden. PCI Express x16 Steckplatz (PCIEX16_1) PCI Express x1 Steckplatz PCI Express x16 Steckplatz (PCIEX16_2/PCIEX8_1/PCIEX8_2) PCI-Steckplatz Folgen Sie den nachstehenden Schritten, um Ihre Erweiterungskarte richtig in den Steckplatz einzubauen. Suchen Sie einen Steckplatz aus, der Ihre Karte unterstützt. Entfernen Sie die Metallblende von der Rückseite des Gehäuses. -
Seite 13: Einrichtung Von Ati Crossfirex ™ /Nvidia Sli-Konfiguration
1-6 Einrichtung von ATI CrossFireX /NVIDIA SLI-Konfiguration ™ A. Systemvoraussetzungen - Die 2-Way-SLI- und 2-Way-CrossFireX-Technologien werden derzeit von den Betriebssystemen Windows 7, Vista und XP unterstützt. - Die 3-Way-SLI- und 3-Way/4-Way-CrossFireX-Technologien werden derzeit von den Betriebssystemen Windows 7 und Vista unterstützt. - Ein CrossFireX/SLI-unterstütztes Motherboard mit zwei/drei/vier PCI Express x16-Steckplätzen und richtigem Treiber - CrossFireX/SLI-fähige Grafikkarten identischer Marke, mit identischem Chipsatz und passendem Treiber (Zu aktuellen GPUs, welche 3-Way/4-Way-CrossFireX-Technologie unterstützen, zählen folgende Serien: ATI Radeon HD 3800-, HD 4800- und HD 5800 sowie AMD Radeon HD 6950 und HD 6970. Zu GPUs, welche 3-Way-SLI-Technologie unterstützen, zählen folgende Serien: NVIDIA 8800 GTX, 8800 Ultra, 9800 GTX, GTX 260, GTX 280, GTX 470, GTX 480, GTX 570 und GTX 580.) - CrossFire /SLI Bridge-Verbinder (Hinweis 1) - Netzteil mit ausreichenden Leistungsreserven wird empfohlen (Hinweis 2) (Hinweise zur Stromaufnahme finden Sie in der Bedienungsanleitung Ihrer Grafikkarte.) B. Anschließen der Grafikkarten Schritt 1: Beachten Sie die Schritte unter 1-5: „Installieren einer Erweiterungskarte“, installieren Sie CrossFireX/SLI-Grafikkarten in den PCI Express x16-Steckplätzen. (Zur Einrichtung einer 2-Way-Konfiguration empfehlen wir, die Grafikkarte in den Steckplätzen PCIEX16_1 und PCIEX16_2 zu installieren.) Schritt 2: Stecken Sie die CrossFireX /SLI Bridge-Verbinder auf die vergoldeten CrossFireX/SLI-Kontakte an der Oberseite der (Hinweis 1) Grafikkarten auf. Schritt 3: Verbinden Sie das Anzeigekabel mit der Grafikkarte im PCIEX16_1-Steckplatz. C. Konfigurieren des Grafikkartentreibers C-1. So wird die CrossFireX-Funktion aktiviert Für 2-Way-CrossFireX:... - Seite 14 Für 4-Way-CrossFireX: Nach der Installation des Grafikkartentreibers im Betriebssystem rufen Sie bitte das Catalyst Control Center auf. Navigieren Sie zum Menü CrossFireX, wählen Sie das Kontrollkästchen Enable CrossFireX an und wählen Sie die Kombination 4 GPUs. Zum ™ Übernehmen klicken Sie OK. C-2. So wird die SLI-Funktion aktiviert Für 2-Way-/3-Way-SLI: Nach der Installation des Grafikkartentreibers im Betriebssystem rufen Sie bitte das NVIDIA Control Panel auf. Rufen Sie den Bildschirm Set SLI and Physx Configuration auf und vergewissern Sie sich, dass Maximize 3D performance aktiviert ist. (Hinweis 1) Je nach Ihren Grafikkarten sind die Bridge-Anschlüsse erforderlich oder nicht. (Hinweis 2) Bei der Installation von zwei oder mehr Grafikkarten empfehlen wir, die Netzkabel des Netzteils mit den Anschlüssen PCIE_12V_1 und PCIE_12V_2 zu verbinden; andernfalls wird möglicherweise die Systemstabilität beeinträchtigt.
-
Seite 15: 5,25-Zoll-Frontbedienfeld Installieren
1-7 5,25-Zoll-Frontbedienfeld installieren Über das 5,25-Zoll-Frontbedienfeld können Sie schnell und einfach auf die USB 3.0/2.0-Ports und den gespeisten eSATA-Anschluss zugreifen. Zusätzlich finden Sie hier eine Quick Boost-Taste, mit der Sie die CPU im laufenden Betrieb übertakten können, ohne das System neu starten zu müssen. • Fahren Sie das System herunter, schalten Sie das Netzteil ab, bevor Sie das Frontbedienfeld installieren oder entfernen oder Signal-/Stromversorgungskabel anschließen oder trennen; andernfalls kann es zu Schäden an der Hardware kommen. • Achten Sie bei der Installation darauf, die Stecker von Signal-/Stromversorgungskabeln bei der Installation bis zum Anschlag in die jeweiligen Verbinder einzustecken. 5,25-Zoll-Frontbedienfeld Das 5,25-Zoll-Frontbedienfeld-Set (Hinweis 1) besteht aus einem 5,25-Zoll-Frontbedienfeld und acht Schrauben zur Befestigung des Bedienfeldes an den Gehäuseseiten. Quick Boost-Taste Gespeister eSATA-Port USB 3.0/2.0-Ports Mit den nachstehenden Schritten installieren Sie das Frontbedienfeld: Schritt 1: Schritt 2: Installieren Sie das Schließen Sie das Frontbedienfeld Kabel zur Quick... -
Seite 16: Rückblendenanschlüsse
Rückblendenanschlüsse PS/2-Tastatur- und PS/2-Mausanschluss Der obere Anschluss (grün) dient zur Verbindung mit einer PS/2-Maus, und der untere Anschluss (lila) zur Verbindung mit einer PS/2-Tastatur. Koaxialer S/PDIF-Ausgangsanschluss Dieser Anschluss ermöglicht die Digitalaudioausgabe zu einem externen Audiosystem, das digitale, koaxiale Audioanschlüsse unterstützt. Stellen Sie bitte vor dem Verwenden dieser Funktion sicher, dass Ihr Audiosystem über einen koaxialen Digitalaudioeingangsanschluss verfügt. USB 2.0/1.1-Port Die USB-Port unterstutz die USB 2.0/1.1-Spezifikation. Schließen Sie USB-Geräte wie z.B. eine USB- Tastatur/Maus, einen USB-Drucker, ein USB-Flash-Laufwerk usw. an diese Port an. USB 3.0/2.0-Port Der USB 3.0-Port unterstützt die Spezifikation USB 3.0 und ist mit der Spezifikation USB 2.0/1.1 kompatibel. Schließen Sie USB-Geräte wie z.B. eine USB-Tastatur/Maus, einen USB-Drucker, ein USB- Flash-Laufwerk usw. an diese Port an. RJ-45 LAN-Port Der Gigabit Ethernet LAN-Port ermöglicht eine Internetverbindung mit einer Datenrate von bis zu 1 Gbps. Die folgenden Tabellen beschreiben die Zustände der LAN-Port-LEDs. Geschwindigkeit-/ Verbindung- Geschwindigkeit-/Aktivität-LED: Verbindung-LED: Aktivität-LED Zustand Beschreibung Zustand Beschreibung... - Seite 17 Mittel-/Subwoofer-Lautsprecherausgangsanschluss (Orange) Verbinden Sie Mittel-/Subwoofer-Lautsprecher einer 5.1/7.1-Kanal-Audiokonfiguration mit diesem Anschluss. Rücklautsprecherausgangsanschluss (Schwarz) Verbinden Sie Rücklautsprecher einer 4/5.1/7.1-Kanalaudiokonfiguration mit diesem Anschluss. Seitenlautsprecherausgangsanschluss (Grau) Verbinden Sie Seitenlautsprecher einer 7.1-Kanal-Audiokonfiguration mit diesem Anschluss. - 17 - 17 - - Hardwareinstallation...
-
Seite 18: Integrierte Leds
1-9 Integrierte LEDs Überspannungs-LEDs Dieses Motherboard enthält vier Sätze von Überspannungs-LEDs, die den Grad der Überspannung der CPU, des Speichers, der North Bridge und der South Brige anzeigen. CPU-Spannung DDR-Spannung Aus: Normalzustand Aus: Normalzustand L1: Level 1 (leicht, grün) L1: Level 1 (leicht, grün) L2: Level 2 (Moderat, gelb) L2: Level 2 (Moderat, gelb) L3: Level 3 (Hoch, rot) L3: Level 3 (Hoch, rot) NB-Spannung SB-Spannung Aus: Normalzustand Aus: Normalzustand L1: Level 1 (leicht, grün) L1: Level 1 (leicht, grün) L2: Level 2 (Moderat, gelb) L2: Level 2 (Moderat, gelb) L3: Level 3 (Hoch, rot) L3: Level 3 (Hoch, rot) Übertaktungs-LEDs Die integrierten CPU-Übertaktungs-LEDs weisen auf den Grad der Übertaktung der CPU hin. Je höher die Übertaktung ist, desto mehr LEDs leuchten. FREQ. LED Aus: Normalzustand F_LED1~F_LED5: Blau Temperaturanzeige-LEDs Die Temperaturanzeige-LEDs signalisieren die CPU-Temperatur. Bei einer Temperatur unterhalb 60 °C leuchten die LEDs nicht; die grüne LED leuchtet bei einer Temperatur zwischen 61 und 80 °C auf; die rote LED leuchtet bei einer Temperatur oberhalb 80 °C. CPU TEMP Aus: Unter 60 °C L1: 61 – 80 °C (grün) L2: Über 80 °C (rot) Hardwareinstallation - 18 - 18 - -... - Seite 19 PHASE LED Die Anzahl der leuchtenden LEDs zeigt die CPU-Auslastung an. Je höher die CPU-Auslastung ist, desto mehr LEDs leuchten. Zur Aktivierung der Phasen-LED-Anzeigefunktion müssen Sie zuerst den Dynamic Energy Saver 2 aktivieren. Weitere Details sind in Kapitel 4, "Dynamic Energy Saver 2", angegeben. NB PHASE LED Die Anzahl der leuchtenden LEDs zeigt die North Bridge-Auslastung an. Je höher die North Bridge- Auslastung ist, desto mehr LEDs leuchten. DDR PHASE LED Die Anzahl der leuchtenden LEDs zeigt die Speicherauslastung an. Je höher die Speicherauslastung ist, desto mehr LEDs leuchten. - 19 - 19 - - Hardwareinstallation...
- Seite 20 LAN-LED Die LAN-LED zeigt an, ob die LAN-Chips richtig funktionieren. Die LED leuchtet während des POST- Vorgangs, wenn die LAN-Chips richtig arbeiten. Hardwareinstallation - 20 - 20 - -...
-
Seite 21: Interne Anschlüsse
1-10 Interne Anschlüsse 14 12 ATX_12V_2X/ATX_12V_2X_1 F_AUDIO ATX SPDIF_O PCIE_12V_1/PCIE_12V_2 F_USB1/F_USB2 CPU_FAN F_USB30_1/F_USB30_2 SYS_FAN CLR_CMOS FAN1/2/3 HP_PWR SATA2_0/1/2/3/4/5 GSATA3_6/7 OC_BUTTON F_PANEL Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: • Stellen Sie zunächst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel sind. • Schalten Sie vor dem Installieren der Geräte stets die Geräte und Ihren Computer aus. Trennen Sie das Netzkabel von der Steckdose, um Schäden an den Geräten zu vermeiden. - Seite 22 1/2) ATX_12V_2X/ATX_12V_2X_1/ATX (2x4 12V-Stromanschlüsse und 2x12 Hauptstromanschlüsse) Über diesen Stromanschluss werden sämtliche Komponenten des Motherboards stabil mit Strom versorgt. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung. Der 12V-Stromanschluss liefert grundsätzlich der CPU den Strom. Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde. • Bei Verwendung einer Intel Extreme Edition-CPU (130W) empfiehlt der CPU-Hersteller die Verwendung einer Stromversorgung mit einem 2x4 12-Volt-Netzanschluss. • Wir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich sogar nicht starten. ATX_12V_2X/ATX_12V_2X_1: Pol-Nr. Funktion Erde (Nur für 2x4-pol.12V) Erde (Nur für 2x4-pol.12V) Erde Erde +12V (Nur für2x4-pol.12V) ATX_12V_2X/ATX_12V_2X_1 +12V (Nur für2x4-pol.12V) +12V +12V ATX: Pol-Nr. Funktion Pol-Nr. Funktion 3,3V 3,3V 3,3V -12V Erde Erde PS_ON (soft Ein/Aus) Erde Erde Erde...
- Seite 23 3) PCIE_12V_1/PCIE_12V_2 (Stromanschlüsse) Die Stromanschlüsse versorgen die integrierten PCI Express x16-Steckplätze mit zusätzlichem Strom. Bei der Installation von zwei oder mehr Grafikkarten empfehlen wir, die Netzkabel des Netzteils mit den Anschlüssen PCIE_12V_1 und PCIE_12V_2 zu verbinden; andernfalls wird möglicherweise die Systemstabilität beeinträchtigt. Pol-Nr. Funktion Erde Erde Erde PCIE_12V_1 +12V PCIE_12V_2 4/5/6) CPU_FAN/SYS_FAN/FAN1/FAN2/FAN3 (Lüfteranschlüsse) Sämtliche Lüfteranschlüsse des Motherboards sind 4-polig ausgeführt und unterstützen Drehzahlregelung. Die meisten Lüftersockel sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). Zum Einsatz der Drehzahlregelung muss ein Lüfter mit regelbarer Drehzahl genutzt werden. Zur optimalen Wärmeabfuhr wird die Installation eines Systemlüfters im Gehäuse empfohlen. CPU_FAN: Pol-Nr. Funktion Erde +12V Sensor CPU_FAN Drehzahlsteuerung SYS_FAN/FAN1/FAN2/FAN3: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung SYS_FAN Sensor Reserviert FAN1/FAN2 FAN3 •...
- Seite 24 7) SATA2_0/1/2/3/4/5 (SATA 3Gb/s-Anschlüsse, Gesteuert vom Intel ICH10R) Die SATA-Anschlüsse sind konform mit dem SATA 3GB/s-Standard und kompatibel mit dem SATA 1,5GB/s- Standard. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Der Intel ICH10R-Controller unterstützt RAID 0, RAID 1, RAID 5 und RAID 10. Hinweise zur Konfiguration eines RAID-Arrays sind in Kapitel 5, „Konfigurieren von SATA-Festplatten“, zu finden. Pol-Nr. Funktion SATA2_5 SATA2_3 SATA2_1 Erde SATA2_4 SATA2_2 SATA2_0 Erde Erde 8) GSATA3_6/7 (SATA-Anschlüsse mit 6GB/s, Gesteuert vom Marvell 88SE9182) Die SATA-Anschlüsse entsprechen dem SATA 6GB/s-Standard und sind mit den Standards SATA 3GB/s und SATA 1,5GB/s kompatibel. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Der Marvell 88SE9182-Controller unterstützt RAID 0 und RAID 1. Hinweise zur Konfiguration eines RAID-Arrays DEBUG...
- Seite 25 9) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, Lautsprecher, Gehäuseeinbruchschalter/-sensor und die Systemstatusanzeige am Gehäuse gemäß den nachstehenden Polzuweisungen mit dieser Stiftleiste. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. Meldung-/Strom-/ Strom- Lautsprecher Schlaf-LED schalter Festplattenaktivitäts- Reset- Strom-LED schalter Gehäuseeinbruch- Sockel • MSG/PWR (Meldung-/Strom-/Schlaf-LED, Gelb/Lila): Anschluss an die Betriebsstatusanzeige an der Vorderseite des Systemzustand Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Blinkend Licht an, wenn das System im S3/S4-Schlafmodus oder ausgeschaltet...
- Seite 26 10) F_AUDIO (Fronttafel-Audiosockel) Der Frontbedienfeld-Audioanschluss unterstützt Intel High Definition-Audio (HD). Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird. Pol-Nr. Funktion MIC_L Erde F_ U MIC_R ACZ_DET LINE_R MIC_DET Erde Kein Pol LINE_R LINE_DET Eine Reihe von Gehäusen verfügt über ein Audiomodul auf der Vorderseite, bei dem das Kabel statt eines Steckers Anschlüsse für die einzelnen Leitungen besitzt. Für weitere Informationen zur Verbindung des Fronttafel-Audiomoduls, das unterschiedliche Kabelzuweisungen hat, wenden Sie sich bitte an den Gehäusehersteller. 11) SPDIF_O (S/PDIF-Ausgangssockel) Dieser Sockel unterstützt digitale S/PDIF-Ausgaben und kann ein S/PDIF-Digitalaudiokabel (mit Erweiterungskarten mitgeliefert) aufnehmen, um digitale Audioausgaben von bestimmten Erweiterungskarten wie z.B. Grafikkarten oder Soundkarten auszuführen. Manche Grafikkarten erfordern z.B. die Verwendung eines S/PDIF-Digitalaudiokabels für Digitalaudioausgaben vom Motherboard zur Grafikkarte, wenn Sie ein HDMI-Anzeigegerät mit der Grafikkarte verbinden und zu jeder Zeit Digitalaudioausgaben von dem HDMI-Anzeigegerät erhalten möchten. Für Informationen zur Verbindung des S/PDIF-Digitalaudiokabels sehen Sie bitte im Handbuch Ihrer Erweiterungskarte nach.
- Seite 27 12) F_USB1/F_USB2 (USB 2.0/1.1-Steckerleisten) Diese Sockel unterstützen die USB 2.0/1.1-Spezifikation. Jeder USB-Sockel kann über ein optionales USB-Modul zwei USB-Anschlüsse anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales USB-Modul zu erwerben. Pol-Nr. Funktion Strom (5V) Strom (5V) USB DX- USB DY- USB DX+ USB DY+ Erde Erde Kein Pol Wenn sich das System im S4/S5-Modus befindet, können nur die zur F_USB1-Sockel geführten USB-Ports die ON/OFF Charge-Funktion unterstützen. 13) F_USB30_1/F_USB30_2 (USB 3.0/2.0-Sockel) Diese Sockel unterstützen die USB 3.0/2.0-Spezifikation. Jeder USB-Sockel kann zwei USB-Anschlüsse bereitstellen. F_USB30 F_ U Pol-Nr.
- Seite 28 14) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen. Setzen Sie eine Jumperbrücke auf die zwei Pole oder berühren Sie mit einem Metallgegenstand wie z.B. einen Schraubenzieher die zwei Pole für einige Sekunden, um die zwei Pole vorübergehend kurzzuschließen und damit die Daten im CMOS zu löschen. Offen: Normal Geschlossen: CMOS-Werte löschen • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die Daten im CMOS löschen. • Denken Sie nach dem Löschen der Daten im CMOS und vor dem Einschalten des Computers daran, die Jumperbrücke von dem Jumper zu entfernen. Andernfalls kann ein Schaden an dem Motherboard die Folge sein. • Nach dem Neustart des Systems rufen Sie das BIOS Setup auf und laden Sie die werksseitigen Standardeinstellungen (wählen Sie Load Optimized Defaults) oder konfigurieren Sie die BIOS-Einstellungen manuell (Hinweise zur BIOS-Konfiguration sind in Kapitel 2, "BIOS Setup", zu finden).
- Seite 29 16) BAT (Batterie) Die Batterie liefert Strom, um die Daten (wie z.B. BIOS-Konfigurationen, das Datum und die Uhrzeit) im COMS zu behalten, wenn der Computer ausgeschaltet ist. Wechseln Sie die Batterie aus, wenn die Batteriespannung auf ein niedriges Niveau sinkt. Andernfalls können die CMOS-Daten ungenau werden oder sogar verloren gehen. Sie können durch Entfernen der Batterie die Daten im CMOS löschen: 1. Schalten Sie den Computer aus und stecken sein Netzkabel aus. 2. Entfernen Sie vorsichtig die Batterie von dem Batteriehalter und warten dann für eine Minute. (Als Alternative können Sie einen Metallgegenstand wie z.B. einen Schraubenzieher verwenden, um den positiven und den negativen Pol an dem Batteriehalter zu verbinden, um einen Kurzschluss für fünf Sekunden herzustellen.) 3. Legen Sie die Batterie zurück. 4. Stecken Sie das Netzkabel ein und starten den Computer neu. • Schalten Sie immer vor dem Auswechseln der Batterie den Computer aus und ziehen das Netzkabel aus der Steckdose heraus.
- Seite 30 Hardwareinstallation - 30 - 30 - -...
