Inhaltszusammenfassung für Gigabyte GA-H61M-USB3-B3

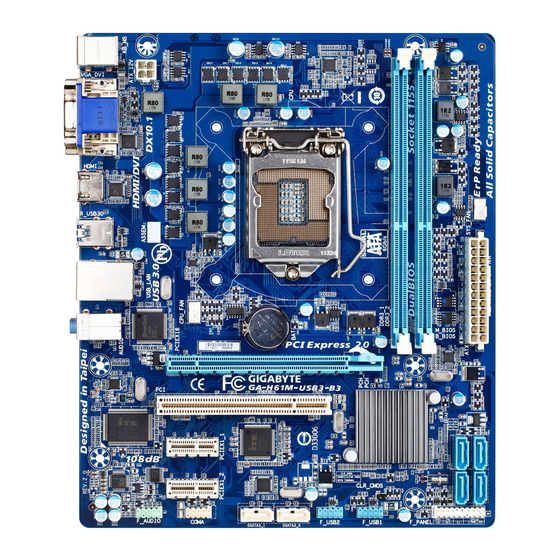

- Seite 1 GA-H61M-USB3-B3 Motherboard mit LGA1155-Sockel für Intel Core i7-Prozessoren ® ™ familie/Intel Core i5-Prozessoren familie/Intel Core i3-Prozessoren ® ™ ® ™ familie/Intel Pentium -Prozessoren/Intel Celeron -Prozessoren ® ® ® ® Benutzerhandbuch Rev. 1001...
-
Seite 2: Inhaltsverzeichnis
Installieren der CPU und des CPU-Kühlers ............. 6 Installieren des Arbeitsspeichers ..............7 Installieren einer Erweiterungskarte ..............7 Rückblendenanschlüsse .................. 8 Interne Anschlüsse ................... 9 Weitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber •... -
Seite 4: Technische Daten Des Produkts
Pentium -Prozessoren/Intel Celeron ® ™ ® ® ® ® Prozessoren im LGA1155-Paket (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) L3-Cache je nach der CPU Š Chipsatz Intel H61 Express-Chipsatz Š ® Arbeitsspeicher 2 x 1,5V DDR3 DIMM-Sockeln für bis zu 16 GB Systemarbeitsspeicher Š... - Seite 5 Norton Internet Security (OEM-Version) Š Betriebssystem Unterstützung für Microsoft Windows 7/Vista/XP ® Š Formfaktor Micro ATX Formfaktor, 24,4 cm x 20,5cm Š * GIGABYTE behält sich das Recht vor, die Produktspezifikationen und produktbezogenen Daten ohne Vorankündigung zu ändern. Hardwareinstallation - 5 -...
-
Seite 6: Installieren Der Cpu Und Des Cpu-Kühlers
Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: Stellen Sie sicher, dass das Motherboard Ihre CPU unterstützt. • (Auf derGIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose •... -
Seite 7: Installieren Des Arbeitsspeichers
• eines Speichers derselben Kapazität, Marke, Geschwindigkeit und mit identischen Chips empfohlen. (Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden. -
Seite 8: Rückblendenanschlüsse
Rückblendenanschlüsse PS/2-Tastatur- und PS/2-Mausanschluss Der obere Anschluss (grün) dient zur Verbindung mit einer PS/2-Maus, und der untere Anschluss (lila) zur Verbindung mit einer PS/2-Tastatur. D-Sub-Port Der D-Sub-Port unterstützt eine 15-pol. D-Sub-Anschluss. Schließen Sie einen Monitor an diesen Port an, der D-Sub-Anschluss unterstützt. DVI-D-Port (Hinweis) Der DVI-D-Port erfüllt die DVI-D-Spezifikation und unterstützt eine maximale Auflösung von 1920x1200... -
Seite 9: Interne Anschlüsse
Interne Anschlüsse ATX_12V F_AUDIO F_USB1/F_USB2 CPU_FAN SYS_FAN COMA SATA2_0/1/2/3 CLR_CMOS F_PANEL Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: Stellen Sie zunächst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel • sind. Schalten Sie vor dem Installieren der Geräte stets die Geräte und Ihren Computer aus. Trennen •... - Seite 10 1/2) ATX_12V/ATX (2x2 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design.
- Seite 11 3/4) CPU_FAN/SYS_FAN (Lüftersockel) Das Motherboard hat eine 4-pol. CPU-Lüftersockel (CPU_FAN) und eine 4-pol. System-Lüftersockel (SYS_FAN). Die meisten Lüftersockel sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). Das Motherboard unterstützt die Steuerung der CPU-Lüftergeschwindigkeit, wobei ein CPU-Lüfter mit Geschwindigkeitssteuerung im Lüfterdesign erforderlich ist.
- Seite 12 6) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, Lautsprecher, Gehäuseeinbruchschalter/-sensor und die Systemstatusanzeige am Gehäuse gemäß den nachstehenden Polzuweisungen mit dieser Stiftleiste. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. Meldung-/Strom-/ Strom- Lautsprecher Schlaf-LED schalter F_AUDIO(H) F_PANEL(NH) Festplattenaktivitäts-...
- Seite 13 7) F_AUDIO (Fronttafel-Audiosockel) Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC’97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird.
- Seite 14 9) LPT (Parallelanschluss-Sockel) Der LPT-Sockel kann über ein optionales LPT-Anschlusskabel ein parallelen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales LPT-Anschlusskabel zu erwerben. Pol-Nr. Funktion Pol-Nr. Funktion STB- Erde AFD- Erde ERR- Erde INIT- ACK- Erde SLIN- BUSY Erde...
- Seite 15 11) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen. Setzen Sie eine Jumperbrücke auf die zwei Pole oder berühren Sie mit einem Metallgegenstand wie z.B.
