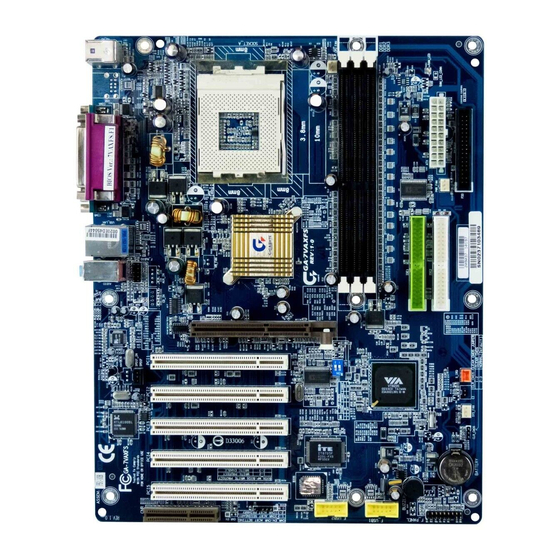

- Seite 1 GA-7VAXFS Hauptplatine für Sockel-A-Prozessoren AMD Athlon™/Athlon™ XP/Duron™ BENUTZERHANDBUCH Hauptplatine für Sockel-A-Prozessoren AMD Athlon™/Athlon™ XP/Duron™ Version 1001 12ME-7VAXFS-1001...
- Seite 2 WARNUNG! ..................... 4 Kapitel 1 – Einführung ................5 Zusammenfassung der Leistungsmerkmale ..........5 Layout der Hauptplatine GA-7VAXFS ............7 Kapitel 2 – Einbauen der Hardware ............8 Schritt 1: Einbauen des Prozessors (CPU) ..........9 Schritt 1-1: Einstellen der Prozessorgeschwindigkeit ............ 9 Schritt 1-2: Einbauen des Prozessors ................
- Seite 3 Kapitel 3 – BIOS Setup ................. 23 Hauptmenü (Beispiel: BIOS, Version E8) ..........24 Standard CMOS Features................. 26 Advanced BIOS Features ................29 Integrated Peripherals ................31 Power Management Setup ............... 35 PnP/PCI Configurations ................38 PC Health Status..................40 Frequency/Voltage Control ................
- Seite 4 Nähe des Schraubenlochs verlaufen. Achten Sie darauf, dass die Schraube nicht mit Leiterplattenadern oder anderen Leiterplattenelementen in Berührung kommt, die sich in der Nähe des Montagelochs befinden. Anderenfalls besteht die Gefahr von Funktionsstörungen und Beschädigungen der Leiterplatte. Hauptplatine GA-7VAXFS - 4 -...
- Seite 5 Kapitel 1 – Einführung Zusammenfassung der Leistungsmerkmale Formfaktor ATX-Formfaktor 24,3 cm x 30,5 cm, vierlagige Leiterplatte Hauptplatine Hauptplatine GA-7VAXFS Sockel-A-Prozessor Sockel-A-Prozessor AMD Athlon™/Athlon™ XP/Duron™ (K7) Integrierter L1-Cache, 128 KB, und L2-Cache, 256 KB/64 KB, 400 MHz FSB- und DDR-Busgeschwindigkeit Unterstützt 1,4 GHz und höhere Geschwindigkeiten...
- Seite 6 Busfrequenzen nicht um die Standardspezifikationen für CPU, Chipsatz und die meisten Peripheriegeräte handelt. Ob Ihr System unter diesen speziellen Busfrequenzen ordnungsgemäß arbeiten kann, hängt von den Hardwarekonfigurationen (CPU, Chipsätze, SDRAM, Karten usw.) ab. Hauptplatine GA-7VAXFS - 6 -...
- Seite 7 Layout der Hauptplatine GA-7VAXFS - 7 - Einführung...
- Seite 8 Einbauen der Erweiterungskarten Schritt 5: Anschließen der Bandkabel, der Gehäuseverdrahtung und der Stromversorgung Schritt 6: Konfigurieren der BIOS-Software Schritt 7: Installieren der Hilfssoftware Schritt 2 Schritt 3 Schritt 1 Schritt 5 Schritt 5 Schritt 4 Hauptplatine GA-7VAXFS - 8 -...
- Seite 9 Schritt 1: Einbauen des Prozessors (CPU) Schritt 1-1: Einstellen der CPU-Geschwindigkeit Als Systembusfrequenz können die Werte 100/133/166 MHz gewählt werden. CPU-GESCHWINDIGKEIT 100 MHz 133 MHz 166 MHz (CPU-GESCHWINDIGKEIT) - 9 - Einbauen der Hardware...
- Seite 10 Achten Sie darauf, dass der betreffende CPU-Typ von der Hauptplatine unterstützt wird. Wenn die Markierung für Stift 1 am CPU-Sockel und die Schnittkante der CPU nicht richtig aufeinander ausgerichtet sind, lässt sich die CPU nicht richtig einbauen. Ändern Sie die Einsetzausrichtung. Hauptplatine GA-7VAXFS - 10 -...
- Seite 11 Schritt 1-3: Einbauen der CPU-Wärmesenke 1. Drücken Sie den Hebel des CPU- 2. Verwenden Sie einen geeigneten, Sockels nach unten, und schließen von AMD zugelassenen Lüfter. Sie die Installation der CPU ab. 3. Befestigen Sie den Träger der 4. Achten Sie darauf, dass das Kabel Wärmesenke über dem CPU-Sockel des CPU-Lüfters in den dafür vorge- auf der Hauptplatine.
- Seite 12 Beachten Sie, dass das DIMM-Modul aufgrund beiden Kerben nur in einer Richtung eingesetzt werden kann. Bei falscher Ausrichtung kann es nicht richtig eingebaut werden. Ändern Sie die Einsetzausrichtung. Wenn Sie doppelseitige DDR266-Module verwenden, können maximal 2 Sockel belegt werden. Der dritte Sockel bleibt unbelegt. Hauptplatine GA-7VAXFS - 12 -...
- Seite 13 DDR – Einführung Der DDR-(Double Data Rate-)Speicher setzt auf der bestehenden SDRAM-Industrie-Infrastruktur auf. Es handelt sich dabei um eine leistungsstarke und kostengünstige Lösung, die von Speicherherstellern, OEMs und Systemintegratoren problemlos übernommen werden kann. Der DDR-Speicher ist eine empfindliche und evolutionäre Lösung für die PC-Industrie, die auf der bestehenden SDRAM-Infrastruktur aufbaut.
- Seite 14 Sie beim Lieferanten Ihres Betriebssystems nach, ob ein Patch oder Treiber- Upgrade erhältlich ist. Weitere Informationen erhalten Sie ebenfalls von dem Händler, bei dem Sie das Betriebssystem und/oder die Peripheriegeräte erworben haben. Hauptplatine GA-7VAXFS - 14 -...
- Seite 15 Paralleler Anschluss, serieller Anschluss (LPT / COM A / COM B) Dieser Anschluss unterstützt 2 Standard-COM- Paralleler Anschluss Schnittstellen und 1 parallele Schnittstelle. (25-polige Buchse) Geräte wie Drucker können an den parallelen Anschluss angeschlossen werden, Maus und Modem usw. an die seriellen Anschlüsse. COM A COM B Serieller Anschluss...
- Seite 16 2) PWR_FAN 11) CD_IN 3) SYS_FAN 12) SPDIF 4) NB_FAN 13) F_USB1 / F_USB2 5) ATX 14) IR 6) FDD 15) S_IRQ 7) IDE1 / IDE2 16) BATTERY 8) F_PANEL 17) CI 9) RAM_LED 18) CLR_CMOS Hauptplatine GA-7VAXFS - 16 -...
- Seite 17 1 ) CPU_FAN Beachten Sie, dass der CPU-Lüfter richtig installiert werden muss, um einen fehlerhaften (Anschluss des CPU-Lüfters) CPU-Betrieb oder eine Beschädigung der CPU durch Überhitzung zu vermeiden. Der Anschluss des CPU-Lüfters unterstützt einen Steuerung max. Stromwert von 600 mA. Sensor 2) PWR_FAN Mit diesem Anschluss wird der Lüfter ver-...
- Seite 18 7) IDE1 / IDE2 Wichtiger Hinweis: Schließen Sie erst das Festplattenlaufwerk an (IDE1/IDE2-Anschluss) IDE1 und dann das CD-ROM-Laufwerk an IDE2 an. Der rote Streifen am Bandkabel muss sich auf derselben Seite befinden wie Stift 1. Hauptplatine GA-7VAXFS - 18 -...
- Seite 19 8) F_PANEL (2x10-poliger Anschluss) GN (Energiesparschalter) Offen: Normalbetrieb Geschlossen: Aufrufen des Energiesparmodus GD (Energiespar-LED) Stift 1: LED-Anode (+) Stift 2: LED-Kathode (-) HD (LED IDE-Festplattenaktivität) Stift 1: LED-Anode (+) Stift 2: LED-Kathode (-) SPK (Lautsprecheranschluss) Stift 1: VCC(+) Stift 2 - Stift 3: NC Stift 4: Daten (-) RST (Rücksetztaste) Offen: Normalbetrieb...
- Seite 20 AC3-Daten für einen externen Dolby Digital- Decoder übertragen. Verwenden Sie diese SPDIF-Out Funktion nur, wenn Ihre Stereoanlage mit einem digitalen Eingang ausgestattet ist. 6-Kanal-Ausgang: Die Hauptplatine ist mit einem S/PDIF-Ausgangsanschluss ausge- stattet. Ein optionales SPDIF-Kabel erhalten Sie bei Ihrem Händler. Hauptplatine GA-7VAXFS - 20 -...
- Seite 21 13 ) F_USB1/F_USB2 (USB-Frontanschluss) (Anschlüsse F_USB1 & F_USB2 in Gelb sind für USB 2.0 gedacht) USB Dy+ Achten Sie auf die richtige Polarität des USB- Frontanschlusses. Prüfen Sie die Stiftbelegung, USB Dy- während Sie das USB-Frontkabel einstecken. Netzspannung USB- Überstrom Ein optionales USB-Frontkabel erhalten Sie bei Ihrem Händler.
- Seite 22 Daten auf ihre Standardwerte zurücksetzen. 1-2 geschlossen: "#" Der Standardwert beinhaltet keine CMOS LÖSCHEN „Nebenschlusseinrichtung“ um eine un- sachgemäße Nutzung dieses Jumpers zu verhindern. Zum Löschen des CMOS müssen Sie die Stifte 1-2 vorübergehend 2-3 geschlossen: Normal schließen. (Standard) Hauptplatine GA-7VAXFS - 22 -...
- Seite 23 Kapitel 3 BIOS Setup BIOS Setup ist eine Übersicht über das BIOS Setup-Programm. Mit Hilfe dieses Programms kann der Benutzer die grundlegende Systemkonfiguration verändern. Die entsprechenden Informationen werden in dem mit einer Batterie ausgestatteten CMOS-RAM gespeichert, so dass die Setup-Informationen auch bei ausgeschaltetem Computer erhalten bleiben.
- Seite 24 F10:Save & Exit Setup Time, Date, Hard Disk Type... Abbildung 1: Hauptmenü Standard CMOS Features Diese Setup-Seite enthält alle Optionen in einem Standard-kompatiblen BIOS. Advanced BIOS Features Diese Setup-Seite enthält alle Positionen der speziellen Award-Erweiterungsfunktionen. Hauptplatine GA-7VAXFS - 24 -...
- Seite 25 Integrated Peripherals Diese Setup-Seite enthält alle integrierten Peripheriegeräte. Power Management Setup Diese Setup-Seite enthält alle Positionen der Energiesparfunktion. PnP/PCI Configurations Diese Setup-Seite enthält alle Konfigurationen für PCI- und PnP ISA-Ressourcen. PC Health Status Auf dieser Setup-Seite haben Sie die Möglichkeit, die automatische Erkennung von Tempe- ratur, Spannung, Lüfterstatus und Geschwindigkeit festzulegen.
- Seite 26 Woche von Sonntag bis Sonnabend. Wird durch das BIOS bestimmt und ist ein reiner Anzeigewert. Month Monat Januar bis Dezember Tag des laufenden Monats zwischen 1 und max. 3. Year Jahreszahl zwischen 1999 und 2098 Hauptplatine GA-7VAXFS - 26 -...
- Seite 27 Time Das Zeitformat lautet <Stunde> <Minute> <Sekunde>. Die Zeit wird im 24-Stunden-Format angegeben. Die Uhrzeit 13.00 Uhr beispielsweise wird als 13:00:00 angezeigt. IDE Primary Master, Slave / IDE Secondary Master, Slave In dieser Kategorie wird der Typ der in den Computer eingebauten Festplatte angegeben (von C bis F).
- Seite 28 640 KB Speicher auf der Hauptplatine installiert sind, auf 640 KB. — Extended Memory Die POST-Funktion des BIOS ermittelt, wie viel Erweiterungsspeicher vorhanden ist. Dabei handelt es sich um den Speicher, der in der Speicheradressierung der CPU oberhalb von 1 MB liegt. Hauptplatine GA-7VAXFS - 28 -...
- Seite 29 Advanced BIOS Features CMOS Setup Utility-Copyright (C) 1984-2002 Award Software Advanced BIOS Features First Boot Device [CDROM] Item Help Second Boot Device [Floppy] Menu Level Third Boot Device [HDD-0] Select Boot Device Boot Up Floppy Seek [Disabled] priority Full Screen LOGO Show [Enable] [Floppy] Boot from floppy...
- Seite 30 Mit dieser Funktion können Sie auswählen, ob das Firmenlogo auf dem Startbildschirm angezeigt werden soll. Disabled Beim Start wird die POST-Meldung angezeigt. Enabled Beim Start wird ein Standbild (Logo) auf dem gesamten Bildschirm angezeigt (Standardwert). Hauptplatine GA-7VAXFS - 30 -...
- Seite 31 Integrated Peripherals CMOS Setup Utility-Copyright (C) 1984-2002 Award Software Integrated Peripherals OnChip IDE Channel0 [Enabled] Item Help OnChip IDE Channel1 [Enabled] Menu Level IDE1 Conductor Cable [Auto] If a hard disk IDE2 Conductor Cable [Auto] controller card is AC97 Audio [Auto] used, set at Disabled MC97 Modem...
- Seite 32 Der Befehl „Init Display First“ gilt für den AGP-Steckplatz. Der Befehl „Init Display First“ gilt für den AGP-Steckplatz (Standardwert). USB 1.1 Controller Enabled Die USB 1.1-Hostcontroller-Funktion wird aktiviert (Standardwert). Disabled Aktivieren Sie diese Option, wenn Sie keine USB-Geräte verwenden. Hauptplatine GA-7VAXFS - 32 -...
- Seite 33 USB 2.0 Controller Enabled Die USB 2.0-Hostcontroller-Funktion wird aktiviert (Standardwert). Disabled Aktivieren Sie diese Option, wenn Sie keine Hochgeschwindigkeits-USB- Geräte verwenden. USB Keyboard Support Wenn Sie eine USB-Tastatur verwenden, aktivieren Sie die Option „Enabled“. Disabled Die USB-Tastaturunterstützung wird deaktiviert (Standardwert). Enabled Die USB-Tastaturunterstützung wird aktiviert USB Mouse Support...
- Seite 34 Mit dieser Funktion können Sie über den unterstützten Anschlussmodus einen Drucker mit erweiterten Funktionen anschließen. Die parallele Schnittstelle dient als parallele Standardschnittstelle. Die parallele Schnittstelle dient als EPP-Schnittstelle (Standardwert). Die parallele Schnittstelle dient ECP-Schnittstelle. ECP+EPP Die parallel Schnittstelle wird im ECP- und EPP-Modus genutzt. Hauptplatine GA-7VAXFS - 34 -...
- Seite 35 Power Management Setup CMOS Setup Utility-Copyright (C) 1984-2002 Award Software Power Management Setup ACPI Suspend Type [S3(STR)] Item Help USB Device Wake-Up From S3 [Disabled] Menu Level Soft-Off by PWRBTN [Instant-Off] AC BACK Function [Memory] [S1] Set suspend type to Keyboard Power On [Disabled] Mouse Power On...
- Seite 36 Client/Server im LAN aus dem Soft-Off-Zustand reaktiviert, wenn es in ein LAN eingebunden ist. Disabled Die Funktion „Modem Ring On / Wake On LAN“ wird deaktiviert. Enabled Die Funktion „Modem Ring On / Wake On LAN“ wird aktiviert (Standardwert). Hauptplatine GA-7VAXFS - 36 -...
- Seite 37 Resume by Alarm Hier können Sie die Funktion „Resume by Alarm“ aktivieren und festlegen, an welchem Datum und zu welcher Uhrzeit das System eingeschaltet werden soll. Disabled Diese Funktion wird deaktiviert (Standardwert). Enabled Die Alarmfunktion zum Einschalten des Systems wird aktiviert. Wenn Sie für die Funktion „Resume by Alarm“...
- Seite 38 Betriebssystem verwenden (Standardwert). PCI1/PCI5 IRQ Assignment Auto IRQ wird PCI1 automatisch zugewiesen (Standardwert). 3,4,5,7,9,10,11,12,14,15 IRQ 3,4,5,7,9,10,11,12,14,15 werden PCI4 zugewiesen. PCI2 IRQ Assignment Auto IRQ wird PCI1 automatisch zugewiesen (Standardwert). 3,4,5,7,9,10,11,12,14,15 IRQ 3,4,5,7,9,10,11,12,14,15 werden PCI4 zugewiesen. Hauptplatine GA-7VAXFS - 38 -...
- Seite 39 PCI3 IRQ Assignment Auto IRQ wird PCI2 automatisch zugewiesen (Standardwert). 3,4,5,7,9,10,11,12,14,15 IRQ 3,4,5,7,9,10,11,12,14,15 werden PCI1/5 zugewiesen. PCI4 IRQ Assignment Auto IRQ wird PCI3 automatisch zugewiesen (Standardwert). 3,4,5,7,9,10,11,12,14,15 IRQ 3,4,5,7,9,10,11,12,14,15 werden PCI2/6 zugewiesen. BIOS Setup - 39 -...
- Seite 40 Open Status“ die Einstellung „Enabled“ ausn, und speichern Sie die Einstellungen im CMOS. Anschließend wird der Computer neu gestartet. Current Voltage (V) VCORE / Vtt / +3.3V / +5V / +12V / 5VSB Der Spannungsstatus des Systems wird automatisch erkannt. Hauptplatine GA-7VAXFS - 40 -...
- Seite 41 Current System Temperature Die Systemtemperatur wird automatisch erkannt. Current CPU FAN / System FAN Speed (RPM) Die Lüfterdrehzahl wird automatisch erkannt. Current CPU Temperature Die Prozessortemperatur wird automatisch erkannt. BIOS Setup - 41 -...
- Seite 42 Der DRAM-Takt wird auf 133 MHz eingestellt, wenn Sie DDR266 DRAM-Module verwenden. 166-DDR333 Der DRAM-Takt wird auf 166 MHz eingestellt, wenn Sie DDR333 DRAM-Module verwenden. 200-DDR400 Der DRAM-Takt wird auf 200 MHz eingestellt, wenn Sie DDR400 DRAM-Module verwenden. Hauptplatine GA-7VAXFS - 42 -...
- Seite 43 Load Fail-Safe Defaults CMOS Setup Utility-Copyright (C) 1984-2002 Award Software Standard CMOS Features Load Fail-Safe Defaults Advanced BIOS Features Load Optimized Defaults Integrated Peripherals Set Supervisor Password Load Fail-Safe Defaults (Y/N) ? N Power Management Setup Set User Password PnP/PCI Configurations Save &...
- Seite 44 Load Optimized Defaults Durch Auswahl dieser Option werden die vom System automatisch erkannten werkseitigen Voreinstellungen für das BIOS und die Chipsatzfunktionen aktiviert. Hinweis: Auf der deutschen T atsatur muß ein "Z " anstelle von "Y" gedrückt werden. Hauptplatine GA-7VAXFS - 44 -...
- Seite 45 Set Supervisor/User Password CMOS Setup Utility-Copyright (C) 1984-2002 Award Software Standard CMOS Features Load Fail-Safe Defaults Advanced BIOS Features Load Optimized Defaults Integrated Peripherals Set Supervisor Password Enter Password : Power Management Setup Set User Password Enter Password: PnP/PCI Configurations Save &...
- Seite 46 Durch Eingabe von „Y“ beenden Sie das Setup-Programm. Die vorgenommenen Einstellungen werden im RTC CMOS gespeichert. Geben Sie „N“ ein, wird das BIOS Setup erneut angezeigt. Hinweis: Auf der deutschen T atsatur muß ein "Z " anstelle von "Y" gedrückt werden. Hauptplatine GA-7VAXFS - 46 -...
- Seite 47 Exit Without Saving CMOS Setup Utility-Copyright (C) 1984-2002 Award Software Standard CMOS Features Load Fail-Safe Defaults Advanced BIOS Features Load Optimized Defaults Integrated Peripherals Set Supervisor Password Quit Without Saving (Y/N) ? N Power Management Setup Set User Password Quit Without Saving (Y/N) ? N PnP/PCI Configurations Save &...
- Seite 48 Anhang: Verwenden der 4- oder 6-Kanal- Audiofunktiop (optional) Die Hauptplatine ist mit einem Realtek ALC650-Chip ausgestattet. Dieser unterstützt einen 6-Kanal-Audioausgang einschließlich 2 Front-, 2 Rear-, 1 Center- und 1 Subwoofer-Kanälen. Mit ALC650 wird es möglich, 4 oder 6 Lautsprecher anzuschließen und somit besseren Surround Sound-Effekt zu erzielen.
- Seite 49 Nutzung der Rückanschlüsse Neben einer standardmäßigen analogen 2-Kanal-Audioausgangsfunktion bieten die Audioanschlüsse auf der Rückseite auch die analoge 4- oder 6- Kanal-Audioausgangsfunktion, wenn dies in der Software entsprechend eingestellt wird. Unter den folgenden Schritten wird beschrieben, wie Sie die Mehrkanal- Audiofunktion in der Software richtig einstellen und die Lautsprecher richtig an der Rückseite anschließen.
- Seite 50 Anschließen der Lautsprecher Wenn Sie den Mehrkanal-Audiofunktionsmodus richtig in der Software eingestellt haben, schließen Sie die Lautsprecher an den Buchsen an, die Sie in der Software eingestellt haben. 2-Kanalmodus für Stereolautsprecherausgang Dem folgenden Diagramm und seiner Beschreibung können Sie die Funktionen der einzelnen Buchsen auf der Rückseite entnehmen, wenn der 2-Kanalmodus gewählt wurde.
- Seite 51 4-Kanalmodus für 4-Lautsprecherausgang Die Audiobuchsen an der Rückseite liefern immer analoge 2-Kanal- Audioausgangsfunktion. Sie können jedoch in analoge 4- oder 6- Kanal-Audiobuchsen umgewandelt werden, indem unter No. of Speak- ers (Lautsprecher-Anz.) der entsprechende Mehrkanal-Betrieb gewählt wird. Dem folgenden Diagramm und seiner Beschreibung können Sie die Funktionen der einzelnen Buchsen auf der Rückseite entnehmen, wenn der 4-Kanalmodus gewählt wurde.
- Seite 52 6-Kanalmodus für 6-Lautsprecherausgang Dem folgenden Diagramm und seiner Beschreibung können Sie die Funktionen der einzelnen Buchsen auf der Rückseite entnehmen, wenn der 6-Kanalmodus gewählt wurde. (grün) Line-Out (Front-Kanäle) 2 * (blau) Line-Out (Rear-Kanäle) 3 * (rosa) Line-Out (Center- und Subwoofer-Kanal) * Die Line-In-Funktion und die MIC-Funktion werden in die Line-Out- Funktion umgewandelt, wenn der 4-Kanalmodus für 6-Lautspreche- rausgang gewählt wird.
- Seite 53 Testen der angeschlossenen Lautsprecher Um sicherzustellen, dass der 4- oder 6-Kanal-Audiobetrieb richtig funktioniert, können Sie die einzelnen angeschlossenen Lautsprecher auf korrekte Funktion überprüfen. Falls aus einem der Lautsprecher nichts zu hören ist, prüfen Sie, ob das Kabel richtig eingesteckt ist, oder tauschen Sie die fehlerhaften Lautsprecher durch einwandfrei funktionierende Lautsprecher aus.
- Seite 54 4. Während Sie die Lautsprecher im 6-Kanalmodus testen, sollten Sie Swap Center/Subwoofer Output (Center/Subwoofer-Ausgabe umschalten) wählen, wenn die Klangausgabe aus dem Center-Lautsprecher erfolgt und auf den Subwoofer umgeschaltet wird, um diese beiden Kanäle neu zu justieren. Diese Funktion auswählen - A 7 -...
