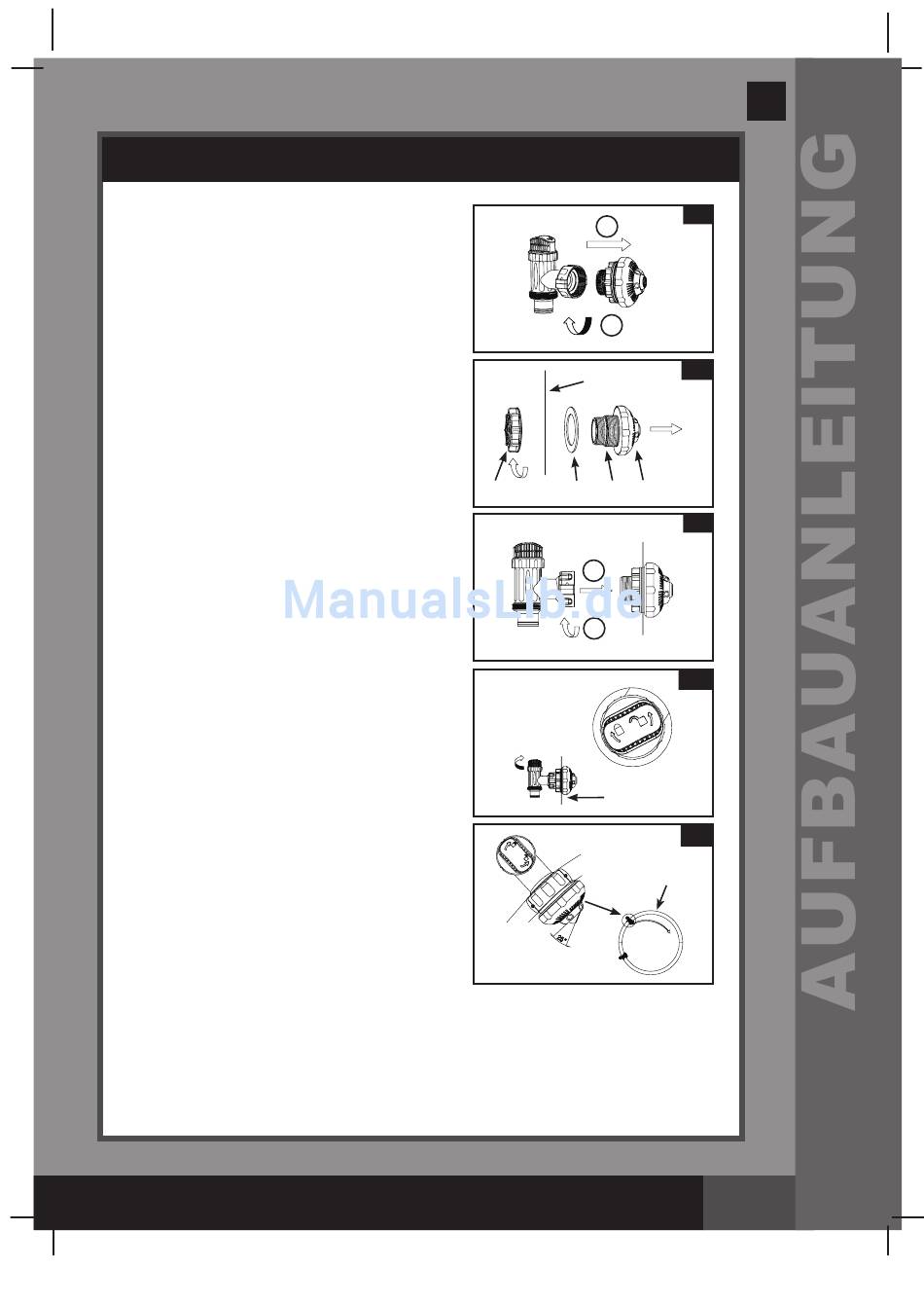

POOL-EINLAUFMUNDSTÜCK & KOLBENVENTIL EINRICHTUNG
1. Schrauben Sie die Ventilkolbenverbindung
gegen den Uhrzeigersinn auf und lösen Sie
ihn vom Schraubfilterverbinder (26) (siehe
dazu Zeichnung 5). Achten Sie darauf
dass der Stufendichtungsring (23) auf
seinem Platz bleibt. Stellen Sie den
Ventilkolben am Boden auf einen sicheren
Platz.
2. Schrauben Sie die Filtermutter (24) gegen
den Uhrzeigersinn von der
Schraubverbindung (26) ab. Stecken Sie
die Unterlegscheibe (25) in die
Schraubverbindung (26).
3. Bringen Sie den Stutzen und den
Absperrschieber an der oberen Position
vom Poolwassereinlauf an. Stecken Sie
das Verbindungsstück (26) von der
Innenseite der Beckenwand aus in eines
der vorbereiteten Löcher, wobei die
Unterlegscheibe auf der Verbindung
verbleibt und so auf der Innenseite der
Beckenwand platziert wird.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten. Schrauben Sie die
Filtermutter im Uhrzeigersinn (24) mit der
flachen Seite der Filtermutter (24) in
Richtung zur Außenseite der Beckenwand
wieder auf den Schraubverbinder (26)
(siehe dazu Zeichnung 6).
5. Ziehen Sie von Hand das regulierbare
pool-einlaufmundstücke (27) und die
Filtermutter (24) auf dem
Schraubverbinder (26) fest.
6. Nehmen Sie den Kolbenventilbausatz.
Stellen Sie sicher dass der
Stufendichtungsring an der richtigen Stelle
sitzt.
7. Schrauben Sie die Ventilkolbenverbindung
wieder auf den Schraub-Filterverbinder
(26) (siehe dazu Zeichnung 7).
8. Drehen Sie den Ventilkolben-Griff im
Uhrzeigersinn auf geschlossene Stelle.
Stellen Sie sicher, dass der Ventilkolben
sicher bzw. fest geschlossen ist. Dieser
verhindert, dass das Wasser bei der
Befüllung rausfließt (siehe dazu
Zeichnung 8).
9. Für bessere Zirkulationsergebnisse stellen
Sie die Richtung des Mundstückkopfes so
ein, dass sie vom Poolabfluss wegzeigt
(siehe dazu Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt
werden. Anweisungen hierfür finden sich
im Benutzerhandbuch für das freistehende
Becken.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(162) MODEL SF15220 SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 08/29/2012
24
Deutsch
5
2
1
6
AUSKLEIDUNG
INNENWAND
25 26 27
7
1
2
8
AUSKLEIDUNG
INNENWAND
9
POOL
FLIESSRICHTUNG
Seite 10
