Seite 1
Bedienungsanleitung Bevor Sie das Gerät verwenden, lesen Sie unbedingt die Sicherheitshinweise in "Bitte zuerst lesen" für eine sichere und korrekte Verwendung.
INHALTSVERZEICHNIS Einleitung................................6 Verwendung dieses Handbuchs........................7 Symbole................................7 Haftungsausschluss............................7 Hinweise................................7 Begriffserklärung..............................8 1. Übersicht Verwendungsmöglichkeiten des Interactive Whiteboard................9 Bildschirmkonfiguration............................13 Symbole auf dem Interactive Whiteboard..................... 15 Bedienen des Bildschirms..........................21 Einstecken eines USB-Sticks..........................23 2. Verwenden eines Whiteboards Grundlegende Vorgänge..........................25 Schreiben auf dem Bildschirm........................26 Löschen von Strichen...........................
Seite 4
Verbinden mit einem Smart Device......................67 3. Verbinden von Geräten Geräte, die an das Gerät angeschlossen werden können................69 Anschließen eines Computers oder Tablets an das Gerät................74 Anschließen eines Videokonferenzgeräts an das Gerät................77 Freigeben des Whiteboard-Bildschirms in einer Videokonferenz............79 Verwenden eines Projektors zur Projektion eines Bildschirms...............80 4.
Seite 5
7. Ändern der Einstellungen des Interactive Whiteboard Ändern der detaillierten Einstellungen......................119 Anzeigen des Desktops..........................121 Symbole auf dem Desktop........................121 Allgemeine Einstellungen öffnen........................122 Symbole Allgemeine Einstellungen......................122 Aufrufen der Administratoreinstellungen......................123 Administratoreinstellungen........................124 Anpassen der Positionen des Touch-Sensors....................128 Anpassen der Empfindlichkeit des Touch-Sensors..................130 Konfigurieren der Netzwerkeinstellungen....................
Seite 6
Anhängen eines Protokolls an eine E-Mail..................... 157 Aktualisieren Ihres Systems........................... 158 Aktualisieren des Systems mithilfe eines USB-Speichermediums............158 Ändern der Systemeinstellungen........................160 Ändern der Sicherheitseinstellungen......................166 Ändern der Druckeinstellungen........................169 Verwaltung der Geräteeinstellungen......................171 Durchführen einer Sicherung der Konfigurationseinstellungen..............172 Wiederherstellen der Konfiguratioinseinstellungen................173 Synchronisation von Einstellungen auf mehreren Whiteboards............
Seite 7
Anpassen der Position oder der Größe eines Teilfensters..............229 Ändern der Menüeinstellungen........................231 Liste der vom Gerät unterstützten Videoeingangssignale................233 Spezifikationen.............................. 239 RICOH Interactive Whiteboard D5510....................239 RICOH Interactive Whiteboard D6500....................242 RICOH Interactive Whiteboard D8400....................246 Marken................................250 Informationen zu hinzugefügten oder geänderten Funktionen..............252...
Einleitung Dieses Handbuch enthält ausführliche Anleitungen und Hinweise zur Inbetriebnahme und Bedienung dieses Geräts. Lesen Sie sich dieses Handbuch zu Ihrer eigenen Sicherheit sorgfältig durch, bevor Sie das Gerät verwenden. Bewahren Sie dieses Handbuch zum einfachen Nachschlagen griffbereit auf.
Verwendung dieses Handbuchs Symbole Dieses Handbuch verwendet die folgenden Symbole: Weist auf Punkte hin, die beim Verwenden der Software zu beachten sind. Lesen Sie diese Hinweise sorgfältig durch. Weist auf ergänzende Informationen hin, die nützlich sein können, für die Durchführung einer Aufgabe aber nicht unbedingt erforderlich sind.
Begriffserklärung In diesem Abschnitt werden die in diesem Handbuch verwendeten Begriffe erläutert. Erfasste Seite Eine im Gerät erfasste Seite. Interaktiver Stift Ein batteriebetriebener, elektronischer Stift, der zum Zeichnen auf dem Whiteboard und zum Bedienen des Geräts verwendet wird. Alle Funktionen des Whiteboards können mit dem interaktiven Stift genutzt werden.

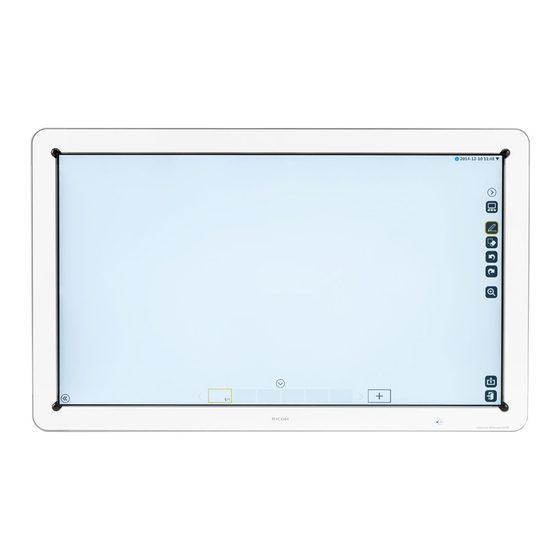

1. Übersicht Dieses Kapitel enthält einen Überblick über die Whiteboard-Funktion der RICOH Interactive Whiteboard Produkte. Es erläutert ebenfalls die Anzeige des Bildschirms. Verwendungsmöglichkeiten des Interactive Whiteboard Sie können das Interactive Whiteboard entsprechend Ihren Bedürfnissen auf vielfältige Weise verwenden. Verwenden als Whiteboard Dieses Kapitel enthält einen Überblick über die...
Seite 12
1. Übersicht Seiten speichern Sie können alle Seiten zu einer einzelnen PDF-Datei kombinieren. Diese Datei können Sie dann auf einem USB-Speichermedium speichern oder als E- Mail versenden. Sie können auch die aktuell von Ihnen verwendete Seite auf der Festplatte (SSD) des Geräts temporär speichern.
Bildschirm außerdem Vorgänge durchführen. Siehe S. 101 "Verwenden eines Remote- Whiteboards zur Übertragung des Bildschirms". DAB006 Siehe RICOH Interactive Whiteboard Client Starterhandbuch. Anzeigen des Bildschirms einer Remote- Whiteboard-Sitzung Sie können den Bildschirm einer Remote- Whiteboard-Sitzung anzeigen.
Seite 14
1. Übersicht Anzeigen eines Bildschirms eines Computers, der über ein Netzwerk verbunden ist. Sie können die IWB Remote Desktop Software verwenden, um einen Bildschirm eines Computers anzuzeigen, der über ein Netzwerk verbunden ist. Sie können den Computer vom Gerät aus außerdem bedienen.
Bildschirmkonfiguration Bildschirmkonfiguration DHG013 1. Informationsanzeige-Bereich Dieser Bereich zeigt folgende Informationen: • Datum und Uhrzeit Dieser Bereich zeigt das aktuelle Datum und die aktuelle Uhrzeit an. Das Datum und die Zeit können in den Administratoreinstellungen geändert werden. Weitere Informationen zum Ändern der Zeit und des Datums finden Sie auf S. 136 "Einstellen des Datums und der Uhrzeit".
Seite 16
1. Übersicht 2. Hauptbedienfeld Die Symbole in diesem Bereich werden zum Zeichnen eines Striches und Durchführen anderer Vorgänge auf dem Bildschirm verwendet. Weitere Informationen zu den angezeigten Symbolen finden Sie auf S. 15 "Symbole auf dem Interactive Whiteboard". Das Hauptbedienfeld kann durch Tippen auf die Symbole Anzeigen und Ausblenden angezeigt oder ausgeblendet werden.
• Die Anzahl der Empfangsbalken verändert sich bei Verbindung mit einem Remote-Whiteboard je nach Kommunikationsstatus des Netzwerks. • Wird verwendet, um den Whiteboard-Bildschirm in einer Videokonferenz freizugeben. (RICOH UCS-Bildschirmfreigabe) • Siehe S. 103 "Öffnen einer Remote-Whiteboard-Sitzung". • Siehe S. 108 "Teilnehmen an einer Remote-Whiteboard-Sitzung".
Seite 18
1. Übersicht Symbol Beschreibung • Dieses Symbol erscheint, wenn im Stift-Untermenü der Reinschrift- Eingabemodus ausgewählt wird. • Verwendet, um handschriftliche Texte zu erkennen und in Textdateien zu Reinschrift- konvertieren. Eingabemodus • Die Farbe des Symbols ändert sich je nach ausgewählter Farbe. •...
Seite 19
Symbole auf dem Interactive Whiteboard Symbol Beschreibung • Dient zum Auswählen eines Strichs, Textes, Bilds oder Stempels zur Bearbeitung. • Dient zum Löschen eines Strichs, Textes, Bilds oder Stempels. Auswählen und Löschen • Wird verwendet, um Striche, Texte oder Zahlen zu zeichnen bzw. um Stempel auszuschneiden/zu kopieren/einzufügen.
Seite 20
1. Übersicht Symbol Beschreibung • Zeigt den Bildschirm eines angeschlossenen Geräts in Echtzeit an. Sie können den angezeigten Bildschirm durch Tippen auf das Symbol umschalten. • Dieses Symbol erscheint, wenn ein Bild von einem der externen Eingänge Externen angezeigt wird. Eingang umschalten •...
Seite 21
Symbole auf dem Interactive Whiteboard Symbol Beschreibung • Verwendet, um einen Computerbildschirm, der auf dem Bildschirm des Geräts angezeigt wird, zu bedienen. • Dieses Symbol erscheint, wenn ein Bild von einem der externen Eingänge Computer angezeigt wird. bedienen • Siehe S. 96 "Durchführung von Vorgängen auf einem Computer-Bildschirm mithilfe der IWB Remote Desktop Software".
Seite 22
1. Übersicht Seitenbedienfeld DHG014 1. Bedienungssymbol für Erfassen der Seite Erscheint, wenn eine Seite aus der Seitenliste ausgewählt wird. Wenn drei Sekunden lang keine Aktionen durchgeführt werden, wird das Symbol automatisch ausgeblendet. Die folgenden Symbole sind enthalten: 2. Symbol Seite einfügen Fügt eine neue Seite vor der aktuell ausgewählten Seite hinzu.
Bedienen des Bildschirms Bedienen des Bildschirms Sie können den Bildschirm mit dem Stift oder Ihren Fingern bedienen. Um ein Symbol oder eine Taste auszuwählen, berühren Sie das gewünschte Element mit der Stiftspitze oder einem Finger. Um die Funktion eines Symbols auf dem Desktop auszuführen, berühren Sie dieselbe Stelle schnell zweimal hintereinander mit der Stiftspitze oder einem Finger.
Seite 24
1. Übersicht Hinweise vor der Verwendung • Wenn Sie den Bildschirm mit dem Ärmel berühren, werden Texte oder Zeichnungen möglicherweise nicht richtig auf dem Whiteboard angezeigt. • Sie können keine Befehle, wie Skalieren, Verschieben oder mit dem Finger markieren, mit dem Interaktiven Stift, Touch-Pen oder den Fingern ausführen.
Einstecken eines USB-Sticks Einstecken eines USB-Sticks Sie können Seiten, Protokolldateien und zahlreiche auf dem Gerät erstellte bzw. gerätespezifische Einstellungen auf einem USB-Stick speichern. Zur Verwendung dieser Funktion müssen Sie einen USB- Stick wie folgt an das Gerät anschließen. • Bewahren Sie USB-Sticks außerhalb der Reichweite von Kindern auf. Wenn ein Kind versehentlich einen USB-Stick verschluckt, konsultieren Sie sofort einen Arzt.
2. Verwenden eines Whiteboards In diesem Kapitel werden die grundlegenden Funktionen wie das Schreiben von Text oder Zeichnen von Bildern auf dem Display, das Verwenden von Seiten sowie das Speichern von auf dem Bildschirm angezeigten Seiten beschrieben. Grundlegende Vorgänge Mit dem interaktiven Stift, dem Touch-Pen oder Ihren Fingern können Sie die folgenden Aktionen durchführen: Bedienung mit dem interaktiven Stift, dem Touchpen oder den Fingern •...
2. Verwenden eines Whiteboards • Wenn Sie das Gerät ohne den interaktiven Stift nutzen, verwenden Sie den Touch-Pen oder Ihre Finger, um den Marker zu bedienen, das Menü auszuwählen, Dialogfenster zu verwalten und die Anwendungen auf dem Desktop zu bedienen. •...
Grundlegende Vorgänge 3. Liniendicke Hiermit wählen Sie die Stärke der gezeichneten Linien. 4. Rasterlinie Hiermit blenden Sie die Rasterlinien auf dem Bildschirm ein und aus. 5. Eingabemodus Hiermit wählen Sie den Typ des zu zeichnenden Elements aus. • Schreiben im Handschriftmodus (S. 27 "Schreiben im Handschrift-Eingabemodus") •...
2. Verwenden eines Whiteboards Den Stift auf dem Bildschirm bewegen. CUE190 • Im Handschrift-Eingabemodus mit dem Touch-Pen können Sie bis zu 4 Striche auf einmal zeichnen. Um mehrere Striche gleichzeitig zu zeichnen, aktivieren Sie [Handschriftlicher Eintrag mit Touch Pen] in Systemeinstellungen und aktivieren Sie anschließend [Handschriftlicher Eintrag mit mehreren Touchpens (Bedienung des Whiteboards mit Fingerfunktion nicht möglich)] in den erweiterten Einstellungen des Whiteboards.
Grundlegende Vorgänge DHG575 • Japanische oder chinesische Zeichen werden jeweils einzeln erkannt und in Text umgewandelt. Alphanumerische Einträge werden pro Wort erkannt. • Falls ein handgeschriebenes japanisches oder chinesisches Zeichen nicht korrekt erkannt wird, tippen Sie auf das Zeichen und halten Sie es gedrückt, bis die Liste möglicher Optionen angezeigt wird.
2. Verwenden eines Whiteboards Schreiben im Stempel-Eingabemodus Wählen Sie das Bild oder den Stempel, die oder den Sie aus der Liste verwenden wollen, und zeichnen Sie sie bzw. ihn. Tippen Sie auf das Modussymbol "Stempeleingabe" Wählen Sie die Farbe und den Typ des zu verwendenden Bilds oder Stempels aus. Tippen Sie auf / , um zu einem anderen Bild oder Stempel auf der Liste "Seite"...
Seite 33
Grundlegende Vorgänge Löschen eines Teils eines Strichs Tippen Sie auf das Symbol "Auswählen und Löschen" und dann auf das Symbol "Teilweise löschen" DMT208 Bewegen Sie den Stift über den Strich. DAB030 Nur die Teile des Striches, die mit der Spitze des Stiftes berührt werden, werden gelöscht. Die Dicke der gelöschten Bereiche entspricht der, die Sie mit dem Stift-Symbol ausgewählt haben.
Seite 34
2. Verwenden eines Whiteboards Löschen einzelner Striche Löschen mit Verwendung der Unterseite des Stiftes Bewegen Sie das Stiftende über einen Strich, um diesen zu löschen. CUE191 • Diese Aktion steht zur Verfügung, wenn der interaktive Stift genutzt wird. Löschen mit Verwendung der Stiftspitze Tippen Sie auf das Symbol "Auswählen und Löschen"...
Grundlegende Vorgänge Bewegen Sie die Stiftspitze über einen Strich, um ihn zu löschen CUE192 Auswählen und Löschen mehrerer Striche Tippen Sie auf das Symbol "Auswählen und Löschen" und dann auf das Symbol "Auswählen" DMT201 Kreisen Sie einen Strich mit der Stiftspitze ein, um ihn auszuwählen. Sie können einen einzelnen Strich durch Berührung des Striches auswählen.
2. Verwenden eines Whiteboards DAB031 Tippen Sie mit dem Stiftende auf eine beliebige Stelle im ausgewählten Bereich oder tippen Sie mit der Stiftspitze auf , das Auswählen/Löschen-Symbol, und tippen Sie anschließend auf [Löschen]. DE DQP032 • Aktionen, die dem Stiftende zugeordnet sind, stehen nur bei Verwendung des interaktiven Stifts zur Verfügung.
Grundlegende Vorgänge Tippen Sie auf [Löschen]. Vergrößern, Verkleinern oder Verschieben von Strichen Sie können geschriebenen Text oder gezeichnete Bilder nach ihrer Auswahl vergrößern, verkleinern oder verschieben. Auswählen von Strichen Tippen Sie auf das Symbol "Auswählen und Löschen" und dann auf das Symbol "Auswählen"...
2. Verwenden eines Whiteboards Tippen Sie auf [Alles auswählen] , um alle Striche auf der Seite auszuwählen. Vergrößern und verkleinern von Strichen Um einen Strich zu vergrößern oder zu verkleinern, positionieren Sie die Stiftspitze an einer Ecke oder in der Mitte einer Seite und ziehen Sie den Strich mit der Stiftspitze auf die gewünschte Größe.
Seite 39
Grundlegende Vorgänge Ausschneiden oder Kopieren von Strichen Tippen Sie auf das Symbol "Auswählen und Löschen" und dann auf das Symbol "Auswählen" DMT201 Umkreisen Sie den Strich, den Sie ausschneiden oder kopieren wollen, mit der Stiftspitze. Sie können einen einzelnen Strich durch Berührung des Striches auswählen. CUE062 Tippen Sie auf [Alles auswählen] , um alle Striche auf der Seite auszuwählen.
2. Verwenden eines Whiteboards Tippen Sie [Einfügen] und berühren Sie die Stelle am Bildschirm, an der Sie den ausgeschnittenen oder kopierten Strich einfügen möchten. Sie können diese Befehle nacheinander ausführen. Sie können den eingefügten Strich auch durch Ziehen verschieben. Vergrößern, verkleinern oder verschieben Sie das Bild oder den Strich wie gewünscht.
Grundlegende Vorgänge DHG019 Verändern der Anzeigegröße Tippen Sie mit zwei Fingern auf den Bildschirm und ziehen Sie die Finger auseinander oder zusammen. CUE150 • Wenn Sie die Finger auseinander ziehen, wird der Bildschirm zentriert am Berührungspunkt vergrößert. • Wenn Sie die Finger zusammenziehen, wird der Bildschirm zentriert am Berührungspunkt verkleinert.
2. Verwenden eines Whiteboards CUE151 Der Anzeigebereich wird entsprechend der Bewegung der Finger verschoben. Ändern der Anzeigegröße mit dem Stift Wählen Sie das Lupensymbol aus, um die Anzeigegröße zu ändern oder den Anzeigebereich zu verschieben. Der vergrößerte Anzeigebereich kann verschoben werden. Tippen Sie auf das Lupensymbol Tippen Sie auf die Anzeigegröße und wählen Sie dann die Größe aus.
Grundlegende Vorgänge Um den Anzeigebereich zu verschieben, tippen Sie auf den Anzeigebereich und halten Sie die Stiftspitze gedrückt. Ziehen Sie den Stift mit gedrückter Spitze über den Bereich. 600% 500% 400% 600% 500% 400% 300% 200% 100% 300% 200% 100% 600% 500% 400%...
2. Verwenden eines Whiteboards geschrieben oder Bilder gezeichnet haben, rückgängig gemacht. Angezeigte Seiten werden nicht umgeschaltet, auch wenn "Rückgängig" auf eine ausgeblendete Seite angewendet wird. • Es können bis zu 100 Vorgänge rückgängig gemacht werden. Verwenden von Markierungen Eine Markierung ist eine halbtransparente, dicke Linie, die mit dem Finger gezeichnet wird. Eine gezeichnete Markierung verschwindet automatisch nach ein paar Sekunden.
Seite 45
Grundlegende Vorgänge • Während der Stift verwendet wird, können keine Markierungen gezeichnet werden. • Im Kompatibilitätsmodus einer Remote-Whiteboard-Sitzung können keine Markierungen gezeichnet werden. • Markierungen können nicht gespeichert, per E-Mail versendet oder gedruckt werden.
2. Verwenden eines Whiteboards Bedienen einer Seite In diesem Abschnitt wird die Bedienung von Seiten wie z. B. das Hinzufügen oder Löschen einer Seite beschrieben. Hinzufügen einer Seite Eine neue Seite hinzufügen Tippen Sie in der Seitenliste auf das Miniaturbild der Seite direkt vor der Position, an der Sie eine Seite hinzufügen möchten.
Bedienen einer Seite Hinzufügen einer neuen Seite am Ende der Liste "Seite" Zum Hinzufügen einer neuen Seite tippen Sie auf das Symbol Neue Seite erstellen DHG023 Am Ende der Liste der erfassten Seiten wird eine neue leere Seite erstellt. Die hinzugefügte Seite wird auf dem Bildschirm angezeigt.
2. Verwenden eines Whiteboards Löschen einer Seite Tippen Sie in der Seitenliste auf das Miniaturbild der Seite, die Sie löschen möchten. Das Bedienfeld für die erfasste Seite wird angezeigt. Tippen Sie auf das Symbol Seite löschen DHG026 Tippen Sie auf [Löschen]. Die angezeigte Seite wird gelöscht.
Seite 49
Bedienen einer Seite Wenn der Seitenrand angezeigt wird, nehmen Sie Ihre Finger vom Bildschirm. DMT566...
2. Verwenden eines Whiteboards Verwenden einer Datei In diesem Abschnitt wird erläutert, wie Sie geschriebenen Text und gezeichnete Bilder auf dem Display sowie aufgenommene Bildschirme speichern oder drucken. • Bewahren Sie USB-Sticks außerhalb der Reichweite von Kindern auf. Wenn ein Kind versehentlich einen USB-Stick verschluckt, konsultieren Sie sofort einen Arzt.
Seite 51
Verwenden einer Datei Tippen Sie auf [Datei speichern] DE DQP003 Geben Sie im angezeigten Bildschirm den Ordner an, in dem Sie die Datei speichern wollen. folder1 \\host01\appdata folder2 \\host01\appdata\office DE DHG332 • Wählen Sie die Option “USB-Speicher”, um die Seiten auf dem USB-Speichermedium zu speichern, das mit dem Gerät verbunden ist.
Seite 52
2. Verwenden eines Whiteboards • Wenn Sie eine Datei auf einem USB-Speichermedium oder in einem freigegebenen Ordner speichern, kann ein Unterverzeichnis mit bis zu 10 Ebenen angelegt werden. • Durch die Berührung des Symbols "Einen Ordner nach oben" gelangen Sie zum übergeordneten Ordner dieses Ordners.
Verwenden einer Datei Element Spezifikationen Dateiname (sofern iwb-datum-zeit.pdf der Dateiname nicht • Der Name einer Datei, die am 23. Januar 2014 um 04:56:07 Uhr geändert wurde) gespeichert wurde, lautet "iwb-20140123-045607.pdf". • Wenn bereits eine Datei desselben Namens vorhanden ist, wird eine Suffix-Nummer zwischen "-001"...
2. Verwenden eines Whiteboards Geben Sie den Meeting-Code ein. Für den "Meeting-Code" kann eine beliebige Zahl bestimmt werden. Der Meeting-Code wird für Folgendes verwendet: • Zum Importieren einer temporär gespeicherten Datei und Aufnahme des letzten Informationspunktes. • Zum Herunterladen der temporär gespeicherten Datei von der Webseite. Tippen Sie auf [Temporär speichern].
Seite 55
Verwenden einer Datei PDF-Datei Element Bedingung Dateigröße 100 MB oder weniger PDF-Version PDF 1.3–1.7 (einschließlich PDF/A) Seitenformat Postkarten–A0 Dokumentensicherheit Keine Sicherheitseinstellung *1 Eine passwortgeschützte PDF-Datei kann nicht geöffnet werden. Auch können druckgeschützte PDF- Dateien nicht geöffnet werden, damit sie nicht gedruckt werden. PowerPoint-Dateien •...
Seite 56
2. Verwenden eines Whiteboards Wählen Sie die Datei aus, die Sie in das Interactive Whiteboard importieren möchten. folder1 \\host01\appdata folder2 \\host01\appdata\office DE DHG333 • Wählen Sie die Option “USB-Speicher” aus, um die auf dem USB-Flash-Speichermedium, das mit dem Gerät verbunden ist, gespeicherten Dateien anzuzeigen. •...
Verwenden einer Datei • Wenn die Inhalte oder Eigenschaften einer vom Interactive Whiteboard gespeicherten PDF-Datei geändert wurden, können die enthaltenen Striche, Bilder und Reinschrift-Eingabetexte nicht bearbeitet werden. • Auf manchen Modellen können PowerPoint-Dateien für ca. 2 Minuten nach Start des Whiteboard- Bildschirms nicht importiert werden.
2. Verwenden eines Whiteboards Importieren einer temporär gespeicherten Datei nach dem Start des Geräts Sie können eine temporär gespeicherte Datei nach dem Start des Geräts importieren und sie zur Seitenliste hinzufügen. Tippen Sie auf das Symbol "Auswählen und Löschen" Tippen Sie auf [Datei importieren] DE DQP002...
Seite 59
Verwenden einer Datei Tippen Sie auf Temporärer Speicherordner. folder1 \\host01\appdata folder2 \\host01\appdata\office DE DHG334 Geben Sie den Meeting-Code ein. Tippen Sie auf [OK]. Die mit dem Meeting-Code übereinstimmenden Dateien werden aufgelistet. Wählen Sie die zu importierende Datei aus. Tippen Sie auf [Importieren]. Die importierten Seiten werden nacheinander am Ende der Seitenliste hinzugefügt.
2. Verwenden eines Whiteboards Importieren einer temporär gespeicherten Datei nach Start des Geräts Sie können eine temporär gespeicherte Datei speichern, wenn das Gerät startet oder den Standby- Modus verlässt. • Vor Benutzung dieser Funktion müssen Sie die entsprechende Einstellung in den Systemeinstellungen vornehmen.
Seite 61
Verwenden einer Datei der SMTP-Server-Einstellungen finden Sie auf S. 141 "Konfigurieren der SMTP- Servereinstellungen". Tippen Sie auf das Symbol "Auswählen und Löschen" Tippen Sie auf [E-Mail-Versand] DE DQP004 Um den Dateinamen einer an eine E-Mail angehängten PDF-Datei zu ändern, der PDF- Datei ein Passwort zuzuweisen, die Bearbeitung der PDF-Datei zu verhindern oder die Größe der zu speichernden Datei zu reduzieren, tippen Sie auf [Optionseinstellungen für gespeicherte Datei].
Seite 62
2. Verwenden eines Whiteboards Sie müssen das [Berechtigungspasswort] festlegen, um das [Öffnungspasswort] festzulegen. • Eine passwortgeschützte PDF-Datei kann von dem Gerät nicht gelesen werden. • Um das Bearbeiten einer PDF-Datei zu verbieten, markieren Sie das Kontrollkästchen [Bearbeiten verbieten]. Sie müssen das [Berechtigungspasswort] festlegen, um das Kontrollkästchen [Bearbeiten verbieten] zu markieren.
Verwenden einer Datei Drucken von Seiten durch die Angabe eines Multifunktionsdruckers (Funktion "Mail to Print") Sie können eine PDF-Datei mit einem spezifischen Multifunktionsdrucker drucken, indem Sie dessen E- Mail-Adresse als Ziel angeben. Sie können die E-Mail-Adresse des Multifunktionsdruckers im voraus im E-Mail-Adressbuch registrieren oder manuell eingeben, wenn Sie eine E-Mail senden.
2. Verwenden eines Whiteboards • Wählen Sie ein Ziel aus dem Verlauf der E-Mail-Adresseingabe aus. • Sie können bis zu 30 E-Mail-Adressen festlegen. • Sie können dem E-Mail-Adressbuch durch Auswahl von [Verwaltung hinzugefügter Daten] in den "Administratoreinstellungen" neue Einträge hinzufügen. Siehe S. 147 "Verwalten eines E-Mail- Adressbuch".
Verwenden einer Datei DE DQP007 Die ausgewählte E-Mail-Adresse wird zur Liste "Ziel-E-Mail-Adresse" hinzugefügt. Wenn Sie die ausgewählte E-Mail-Adresse löschen, tippen Sie in der Liste auf die zu löschende E- Mail-Adresse. Auswählen aus dem öffentlichen Adressbuch Wählen Sie auf der Registerkarte [Öffentliches Adressbuch] die E-Mail-Adresse des Ziels aus, an das Sie die Seiten senden wollen.
2. Verwenden eines Whiteboards DE DQP008 Die ausgewählte E-Mail-Adresse wird zur Liste "Ziel-E-Mail-Adresse" hinzugefügt. Wenn Sie die ausgewählte E-Mail-Adresse löschen, tippen Sie in der Liste auf die zu löschende E- Mail-Adresse. • Die Registerkarte [Öffentliches Adressbuch] erscheint nur, wenn die Einstellungen für die Nutzung eines öffentlichen Adressbuchs konfiguriert sind.
Verwenden einer Datei DE DQP101 Tippen Sie auf [Eingeben]. Es wird Meldung zur Bestätigung des Hinzufügens der E-Mail-Adresse zum Verlauf angezeigt. Tippen Sie auf [OK]. Der Name und die E-Mail-Adresse des Ziels wird der Liste "Ziel-E-Mail-Adresse" hinzugefügt. Wenn Sie die eingegebene E-Mail-Adresse löschen, tippen Sie in der Liste auf die zu löschende E- Mail-Adresse.
Seite 68
Sie auf S. 169 "Ändern der Druckeinstellungen". • Um einen Tintenstrahldrucker verwenden zu können, müssen Sie den entsprechenden Treiber installieren. Sie können den Treiber von der RICOH-Website herunterladen. Außerdem können Sie die Einstellungen des Tintenstrahldruckers in [Detaillierte Druckereinstellungen] auf dem Bildschirm "Druckeinstellungen"...
(Funktion "Mail to Print")". Verbinden mit einem Smart Device Mit RICOH Smart Device Connector können Sie eine Verbindung zum Gerät mit einem Smart Device herstellen. Um die Dateien auf einem Smart Device anzuzeigen oder auf dem Gerät angezeigte Seiten auf einem Smart Device zu speichern, müssen Sie den QR-Code des Geräts scannen, der auf dem Smart Device...
Seite 70
2. Verwenden eines Whiteboards Tippen Sie auf [QR Code verwenden]. DE DQP006 Den QR-Code auf einem Smart Device scannen. Wenn der Speichervorgang einer Seite beendet ist, wird eine Meldung auf dem Bildschirm angezeigt. Tippen Sie auf [Schließen] auf dem Bildschirm mit dem QR-Code. Wenn Sie auf [Schließen] tippen, bevor die Datei importiert ist, wird eine Meldung mit dem Hinweis angezeigt, dass momentan eine Datei empfangen wird.
Bildschirm Text schreiben oder Bilder zeichnen. Geräte, die an das Gerät angeschlossen werden können Die Eingänge, Ausgänge und Geräte, die mit dem Gerät verbunden werden können, sind wie folgt: RICOH Interactive Whiteboard D5510 DHG551 1. DVI Output (DVI-D) 2. HDMI Input 1 3.
Seite 72
3. Verbinden von Geräten Terminal Geräte Verbindungsmethode • Computer Sie können keine urheberrechtlich geschützten Inhalte, wie DVDs und Blu-Rays • Tablet HDMI Input 1 anzeigen. • Dokumentenkam Siehe S. 74 "Anschließen eines Computers oder Tablets an das Gerät". • Digitale Fotokamera •...
Seite 73
RICOH Interactive Whiteboard D6500/D8400 Nachfolgend sind die Ein-/Ausgänge auf der Capture-Karte und auf der Controller-Einheit sowie deren Beschreibungen aufgeführt. Weitere Informationen zu den Ein-/Ausgängen der Haupteinheit sowie der anderen Geräteteile finden Sie unter "Bitte zuerst lesen" für das RICOH Interactive Whiteboard D6500/D8400. DQP001 1.
Seite 74
Videokamera Input der Haupteinheit. Weitere Informationen zu den Ein-/Ausgängen der Haupteinheit sowie der anderen Geräteteile finden Sie unter "Bitte zuerst lesen" für das RICOH Interactive Whiteboard D6500/D8400. • Computer Sie können keine urheberrechtlich geschützten Inhalte, wie DVDs und Blu-Rays • Tablet DisplayPort Input anzeigen.
Seite 75
Geräte, die an das Gerät angeschlossen werden können Terminal Geräte Verbindungsmethode • AV-Gerät Nutzen Sie diesen Anschluss für die Ausgabe von auf dem Whiteboard abgespielten • Externer Monitor HDMI Output Bildern und Tönen an ein audiovisuelles Gerät • Projektor bzw. an einen externen Monitor oder Projektor.
3. Verbinden von Geräten Anschließen eines Computers oder Tablets an das Gerät Sie können einen Computer, ein Tablet oder eine Dokumentenkamera an das Gerät anschließen und dessen bzw. deren Bildschirm auf dem Gerät anzeigen. Sie können auf dem angezeigten Bildschirm mit einem Stift Text schreiben oder Bilder zeichnen.
Seite 77
Anschließen eines Computers oder Tablets an das Gerät Verbinden Sie den Computer mit einem der folgenden Eingangsanschlüsse seitlich am Display: Weitere Informationen zu den Eingangsanschlüssen für externe Geräte finden Sie auf S. 69 "Geräte, die an das Gerät angeschlossen werden können". Wechseln Sie den Videoausgang am Computer, um den Computerbildschirm auf dem Bildschirm des Geräts anzuzeigen.
Seite 78
3. Verbinden von Geräten • Bei mehr als 100 erfassten Seiten kann das Symbol "Auf Seite importieren" nicht mehr verwendet werden. • Bei insgesamt 90.000 Strichen, Reinschrift-Eingabetext, Bildern und Stempeln auf allen Seiten können Sie das Symbol "Auf Seite importieren" nicht verwenden.
Dieses Gerät kann als Monitor für Videokonferenzen genutzt werden. • Sie können ein Videokonferenzgerät anschließen und den Bildschirm mit der Anwendungssoftware (RICOH UCS) des Geräts in einer Videokonferenz freigeben. • Mit der Remote-Whiteboard-Funktion können Sie auf dem Bildschirm angezeigte Memos oder Dokumente für andere Geräte freigeben, die mit dem Netzwerk verbunden sind.
Seite 80
3. Verbinden von Geräten DHG037 1. Anzeige eines Teilfensters Sie können das Gerät so konfigurieren, dass die Bilder des Videokonferenzgeräts in einem Teilfenster angezeigt werden, das sich oben rechts auf dem Bildschirm befindet. Sie können das Bild in einem Teilfenster anzeigen oder das Bild durch Drücken auf die Taste [PIP] an der Seite des Displays ausblenden.
Anschließen eines Videokonferenzgeräts an das Gerät Freigeben des Whiteboard-Bildschirms in einer Videokonferenz Der Bildschirm des Geräts kann unter Verwendung der Software des Geräts für die Computerbildschirmfreigabe in einer Videokonferenz freigegeben werden. (RICOH UCS- Bildschirmfreigabe) Schließen Sie das Videokonferenzgerät über USB am Gerät an.
DHG038 • Das Gerät kann nicht an einen analogen Eingang, wie den VGA-Eingang eines Projektors angeschlossen werden. Zur Verwendung mit diesem Gerät wird ein Ricoh-Projektor empfohlen, der Full HD unterstützt. Unterstützte Modelle sind folgende: • PJ WX3231N/X3241N • PJ WX3340N/WX3340/X3340N/X3340 •...
Seite 83
Verwenden eines Projektors zur Projektion eines Bildschirms Einen Projektor an den seitlichen Ausgang des Geräts anschließen. Weitere Informationen zu den Eingangsanschlüssen für externe Geräte finden Sie auf S. 69 "Geräte, die an das Gerät angeschlossen werden können". Projizieren Sie den Bildschirm. Weitere Informationen zur Verwendung eines Projektors zum Projizieren von Bildschirmen entnehmen Sie dem Handbuch des Projektors.
IWB Remote Desktop Software". Herunterladen von RICOH Interactive Whiteboard Client Nach der Installation des RICOH Interactive Whiteboard Client auf Ihrem Windows PC, Android oder iOS Smart Device können Sie an einer Remote-Whiteboard-Konferenz (Remote-Konferenz) teilnehmen, die auf dem Whiteboard gehostet wird. Sie können den RICOH Interactive Whiteboard Client für Windows oder Android OS über das Menü...
4. Verwenden der Webseite des Geräts Anzeigen der Startseite Um Zugriff auf die Website des Geräts zu erhalten ist einer der folgenden Webbrowser erforderlich: • Internet Explorer 8/9/10/11 • Firefox • Safari für OS X • Safari für iOS • Chrome für Android •...
Seite 87
Funktionen auf der Website • Sie können nicht auf die Webseite zugreifen, wenn das Gerät ausgeschaltet ist. • Wenn die anfängliche Einstellung für das Administratorpasswort nicht geändert wurde, werden die [Administratoreinstellungen] nicht angezeigt. Ändern Sie das Administratorpasswort. Weitere Informationen zum Ändern des Administratorpassworts finden Sie auf S. 124 "Administratoreinstellungen".
4. Verwenden der Webseite des Geräts Herunterladen temporär gespeicherter Dateien • Um eine vorübergehend gespeicherte Datei herunterzuladen, wird der Meeting-Code eingegeben, wenn die Datei gespeichert werden muss. Weitere Informationen zum Meeting-Code finden Sie auf S. 51 "Temporäres Speichern von Seiten". Verwenden Sie Ihren Computer, um auf die Website des Geräts zuzugreifen.
Seite 89
Herunterladen temporär gespeicherter Dateien Klicken Sie auf [Herunterladen] für die Datei, die Sie herunterladen möchten. DMT390 Benennen Sie die Datei wenn gewünscht um und klicken Sie auf [Speichern]. • Wenn Sie den Meeting-Code nicht kennen, der beim Speichern der Datei eingegeben wurde, können Sie den Meeting-Code zur Verwaltung der temporär gespeicherten Dateien auf der Website finden.
4. Verwenden der Webseite des Geräts Verwalten temporär gespeicherter Dateien Klicken Sie auf der obersten Seite der Webseite auf [Verwaltung temporär gespeicherter Dateien]. Geben Sie das Administrator-Passwort in das Eingabefeld für das Passwort ein. DMT339 Klicken Sie auf [OK]. Der Bildschirm für die Verwaltung temporär gespeicherter Dateien erscheint. Löschen Sie die betreffenden Dateien oder laden Sie diese herunter.
Verwalten temporär gespeicherter Dateien Anzeigen des Bildschirms "Verwaltung temporär gespeicherter Dateien" DMT338 1. Freier Speicherplatz Zeigt den freien Speicherplatz und die maximale Speicherkapazität für temporär gespeicherte Dateien 2. Anzahl der temporär gespeicherten Dateien Zeigt die Anzahl der temporär gespeicherten Dateien an und die maximale Anzahl an Dateien, die temporär gespeichert werden können.
4. Verwenden der Webseite des Geräts Öffnen der Administratoreinstellungen • Stellen Sie aus Sicherheitsgründen sicher, das anfängliche Administrator-Passwort zu ändern. Wenn Sie das Passwort nicht ändern, können die Administratoreinstellungen nicht auf der Webseite durchsucht werden. • Weitere Informationen zum Ändern des Administratorpassworts finden Sie auf S. 124 "Administratoreinstellungen".
5. Verwenden des Geräts zur Durchführung von Aktionen auf einem Computerbildschirm In diesem Kapitel wird erläutert, wie Sie mithilfe der IWB Remote Desktop Software Aktionen auf einem auf dem Gerät angezeigten Computerbildschirm durchführen. Übersicht über die IWB Remote Desktop Software Nach der Installation der IWB Remote Desktop Software auf Ihrem Computer können Sie den Bildschirm Ihres Computers über W-LAN anzeigen.
5. Verwenden des Geräts zur Durchführung von Aktionen auf einem Computerbildschirm Herunterladen der IWB Remote Desktop Software Starten Sie Ihren Webbrowser. Geben Sie "http://(IP-Adresse oder Host-Name des Geräts)/" in die Adresszeile Ihres Webbrowsers ein und zeigen Sie die Webseite für das Gerät an. Klicken Sie auf [Software herunterladen].
Installieren der IWB Remote Desktop Software Installieren der IWB Remote Desktop Software • Zur Durchführung der Installation der IWB Remote Desktop Software auf einem Computer müssen Sie sich als Benutzer mit Administratorrechten anmelden. Betriebsumgebung Element Spezifikationen Betriebssystem • Windows 7 Home Premium / Professional / Ultimate / Enterprise SP1 oder höher (32 Bit / 64 Bit) •...
Seite 96
5. Verwenden des Geräts zur Durchführung von Aktionen auf einem Computerbildschirm Geben Sie die Sprache für die Installation an und klicken Sie auf [OK]. Wenn .NET Framework 4 nicht installiert ist, klicken Sie auf [Installieren]. Wenn .NET Framework 4 installiert ist, wird die Option [Installieren] nicht angezeigt. Wechseln Sie zum nächsten Schritt.
Deinstallieren der IWB Remote Desktop Software Deinstallieren der IWB Remote Desktop Software • Zur Deinstallation der Software melden Sie sich auf dem Computer mit Administratorrechten an. Im Menü [Start] des Computers wählen Sie [Systemsteuerung]. Wenn Sie einen Computer mit Windows 8/8.1 verwenden, klicken Sie in der Kategorienleiste auf [Suchen] und dann auf [Systemsteuerung].
Wenn Sie einen Computer mit Windows 10 verwenden, klicken Sie auf [Alle Apps] im [Start]- Menü. Wählen Sie [Ricoh] und klicken dann auf [IWB Remote Desktop Software]. Wenn Sie einen Computer mit Windows 8/8.1 verwenden, fahren Sie mit dem nächsten Schritt fort.
Seite 99
Durchführung von Vorgängen auf einem Computer-Bildschirm mithilfe der IWB Remote Desktop Software DE DHG102 Ändern Sie die Einstellung [Bildqualität/Geschwindigkeit] wie gewünscht. Wählen Sie entsprechend der in den Bildübertragungseinstellungen angegebenen Qualität die Option[Qualität], [Standard-Bildqualität] oder [Geschwindigkeit] aus. Standardmäßig lautet die Einstellung [Geschwindigkeit]. Wenn die Geschwindigkeit Priorität gegenüber der Qualität haben soll, wählen Sie die Option [Geschwindigkeit] aus.
Seite 100
5. Verwenden des Geräts zur Durchführung von Aktionen auf einem Computerbildschirm Klicken Sie auf [Verbinden]. Der Bildschirm des Computers erscheint auf dem Bildschirm des Geräts. Wenn Sie den Computer über das Gerät bedienen wollen, tippen Sie auf das Symbol "Computer bedienen" Folgendes können Sie mithilfe der Stiftspitze und dem Stiftende durchführen: •...
Seite 101
Durchführung von Vorgängen auf einem Computer-Bildschirm mithilfe der IWB Remote Desktop Software • Sie können sich mit der Whiteboard Version 1.3.X.X über die IWB Remote Desktop Software Version 1.5.X.X oder höher verbinden. In diesem Fall arbeitet das Gerät in "Standard-Bildqualität" auch wenn die Einstellung [Bildqualität/Geschwindigkeit] festgelegt ist.
Seite 102
5. Verwenden des Geräts zur Durchführung von Aktionen auf einem Computerbildschirm...
6. Verwenden eines Remote- Whiteboards zur Übertragung des Bildschirms In diesem Kapitel wird erläutert, wie Sie einen Bildschirm, geschriebenen Text oder gezeichnete Bilder auf dem Interactive Whiteboard für andere Geräte an beliebigen Standorten freigeben. Übersicht über das Remote-Whiteboard Sie können einen Bildschirm mit mehreren Geräten teilen, die über ein Netzwerk verbunden sind. •...
Seite 104
• Weitere Einzelheiten zur Teilnahme an einer Remote-Whiteboard-Sitzung mithilfe eines Projektors finden Sie im Handbuch zum Projektor oder dem Interactive Kit. • Folgende Smart Devices können eine Verbindung zu einem Remote-Whiteboard mit dem RICOH Interactive Whiteboard Client herstellen: • iPad, iPad mini 2, iPad mini 3, iPad Air, iPad Air2 (iOS 7/8/9) •...
Projektor mit interaktiver × Funktionalität Computer mit installiertem × Remote-Viewer Webbrowser RICOH Interactive Whiteboard Client (iPad, Android oder × Windows) • : Kann teilnehmen. • ×: Kann nicht teilnehmen. *1 Wenn ein teilnehmendes Whiteboard mit der Systemversion 1.6.0.0 oder höher an einer Remote- Whiteboard-Sitzung teilnimmt, die im kompatiblen Modus oder von einem Gerät mit der Systemversion 1.1...
Seite 106
6. Verwenden eines Remote-Whiteboards zur Übertragung des Bildschirms Tippen Sie auf [Öffnen]. DE DHG346 • Wenn ein Videokonferenzgerät über USB am Gerät angeschlossen ist, wird beim Start einer Videokonferenz unter Verwendung des Geräts ein Bestätigungsbildschirm zum Starten der Bildschirmfreigabe angezeigt. Tippen Sie auf die Schaltfläche [Starten], um das auf dem Gerätebildschirm angezeigte Bild freizugeben.
Öffnen einer Remote-Whiteboard-Sitzung • Ist das Kontrollkästchen "Mit Passcode öffnen" ausgewählt, können Sie die Anzahl der teilnehmenden Geräte begrenzen. • Wenn das Kontrollkästchen "Funktionen des teilnehmenden Whiteboards einschränken" ausgewählt ist, können die teilnehmenden Whiteboards während der Sitzung keine Dateien speichern, Seiten ausdrucken oder E-Mails senden. •...
Seite 108
6. Verwenden eines Remote-Whiteboards zur Übertragung des Bildschirms Bestimmen Sie nach Bedarf andere Bedingungen. • Wenn Sie "Abbild aller Seiten erstellen und verteilen auswählen, werden alle bereits verwendeten Seiten in Bilder umgewandelt und auf den teilnehmenden Whiteboards angezeigt. Striche auf in Bilder konvertierte Seiten können nicht bearbeitet werden. •...
Schließen einer Remote-Whiteboard-Sitzung Schließen einer Remote-Whiteboard-Sitzung In diesem Abschnitt wird erläutert, wie Sie eine Remote-Whiteboard-Sitzung schließen. Wenn das Host-Whiteboard die Remote-Whiteboard-Sitzung schließt, wird die Sitzung auch auf den teilnehmenden Whiteboards geschlossen. • Wenn Sie mit den Arbeiten am Gerät fertig sind, schließen Sie die Remote-Whiteboard-Sitzung, und schalten Sie die Stromversorgung des Gerätes aus.
6. Verwenden eines Remote-Whiteboards zur Übertragung des Bildschirms Teilnehmen an einer Remote-Whiteboard- Sitzung In diesem Abschnitt wird erläutert, wie Sie an einer Remote-Whiteboard-Sitzung teilnehmen. • Wenn Sie einer Remote-Whiteboard-Sitzung beitreten, werden alle Seiten, die vor dem Beitritt vorhanden waren, gelöscht, und die Inhalte des Host-Whiteboards werden importiert. •...
Teilnehmen an einer Remote-Whiteboard-Sitzung • Wenn die Remote-Whiteboard-Sitzung, an der Sie teilnehmen wollen, mit begrenzten verfügbaren Funktionen geöffnet wird, dann können die teilnehmenden Whiteboards keine Dateien speichern, Seiten ausdrucken oder E-Mails versenden. Wenn die Remote-Whiteboard-Sitzung geschlossen ist, werden alle Seiten gelöscht. •...
Seite 112
6. Verwenden eines Remote-Whiteboards zur Übertragung des Bildschirms XXX.XXX.XXX.XXX DMT312 1. Status des Host-Whiteboards Zeigt ein Symbol an, welches den Sitzungs-Status des Host-Whiteboards anzeigt. 2. [IP-Adresse] Zeigt die IP-Adresse einer Whiteboard-Position an, die aus der Kontaktliste ausgewählt wurde. 3. Gruppenname festlegen Wählen Sie die Gruppe, die Sie anzeigen möchten in der "Kontaktliste".
Teilnehmen an einer Remote-Whiteboard-Sitzung 1. Manuelle Eingabe Geben Sie IP-Adresse, Host-Name, oder den kompletten Domainnamen des Host-Whiteboards ein. Die Bildschirmtastatur erscheint, wenn Sie in das Eingabefeld tippen. 2. [Eingeben] Fügt die eingegebene IP-Adresse des Host-Whiteboards dem Feld IP-Adresse hinzu. 3. Eingabeverlauf IP-Adresse Zeigt eine Liste der Host-Whiteboards an, die manuell eingegeben wurden.
Remote-Whiteboard zu. Details finden Sie unter S. 111 "Teilnehmen über einen Webbrowser". Klicken Sie auf das Menü [Start] am Computer. Wählen Sie unter [Alle Programme] die Option [Ricoh] und dann die Option [Interactive Whiteboard Remote Viewer] aus. Klicken Sie auf [Interactive Whiteboard Remote Viewer].
Teilnehmen an einer Remote-Whiteboard-Sitzung Geben Sie die IP-Adresse des Host-Whiteboards auf dem angezeigten Bildschirm ein. Klicken Sie auf [Verbinden]. Das Host-Whiteboard wird importiert. Falls ein Passcode vom Host-Whiteboard festgelegt wurde, geben Sie den Passcode ein. Nachdem die Verbindung hergestellt wurde, wird die Zeit zum Importieren der Seiten des Host-Whiteboards angezeigt.
Seite 116
6. Verwenden eines Remote-Whiteboards zur Übertragung des Bildschirms • Legen Sie die IP-Adresse des Host-Whiteboards manuell fest. Nach der Eingabe der Adresse klicken Sie auf [Eingeben]. Eine Bestätigungsmeldung des Verlaufs wird angezeigt. Wenn Sie die eingegebene IP-Adresse nicht im Verlauf speichern wollen, klicken Sie auf [Abbrechen]. •...
Verlassen einer Remote-Whiteboard-Sitzung Verlassen einer Remote-Whiteboard-Sitzung • Wenn Sie das Interactive Whiteboard nicht mehr benötigen, verlassen Sie die Remote- Whiteboard-Sitzung und fahren Sie das Gerät herunter. Tippen Sie auf das Symbol "Freigeben" Tippen Sie auf [Remote-Whiteboard schließen]. XXX.XXX.XXX.XXX XXX.XXX.XXX.XXX DE DHG355 Sollten Sie an einer Remote-Whiteboard-Sitzung mit aktivem kompatiblen Modus teilnehmen, so tippen Sie auf [Verlassen].
6. Verwenden eines Remote-Whiteboards zur Übertragung des Bildschirms Überprüfen der Remote-Whiteboard- Informationen Wenn Sie während einer Remote-Whiteboard-Sitzung auf das Freigeben-Symbol tippen, können Sie Informationen zu den Geräten überprüfen, die an der Remote-Whiteboard-Sitzung teilnehmen. Wenn Sie auf das Symbol "Freigeben" tippen, wird folgendes Untermenü angezeigt. Das Untermenü zeigt den Status des Remote-Whiteboards an.
Seite 119
Überprüfen der Remote-Whiteboard-Informationen Symbol "Normaler Modus"/ Kommunikationsgeschwi Kommunikationsstatus Symbol "Kompatibler Modus" ndigkeit Hervorragend Mindestens 1,5 Mbit/S Antenne 4/ 512 Kbit/s–1,5 Mbit/s Antenne 3/ Niedrig 200 Kbit/s–512 Kbit/s Antenne 2/ Sehr niedrig 200 Kbit/s oder weniger Antenne 1/ • Auf den Host-Whiteboard zeigt dieses Symbol das teilnehmende Whiteboard mit dem schlechtesten Kommunikationsstatus an.
Seite 120
6. Verwenden eines Remote-Whiteboards zur Übertragung des Bildschirms...
7. Ändern der Einstellungen des Interactive Whiteboard In diesem Kapitel wird beschrieben, wie Sie die Geräteeinstellungen in den allgemeinen Einstellungen und den Administratoreinstellungen ändern. Ändern der detaillierten Einstellungen Zur Konfiguration des Whiteboard-Displays und der Schreibeinstellungen rufen Sie die detaillierten Whiteboard-Einstellungen auf. Tippen Sie auf dem Bedienfeld mit der Stiftspitze auf (Stift) oder (Externen Eingang...
Seite 122
7. Ändern der Einstellungen des Interactive Whiteboard Tippen Sie auf [Schließen]. • Wenn eines der Symbole (Stempfel-Eingabemodus) mit Ausnahme des Symbols (Auswählen und Löschen) oder des Symbols (Computer bedienen) ausgewählt wurde, können keine Klicks während der Handschrifteingabe auf einem Remote-Computerbildschirm automatisch erfasst werden.
Anzeigen des Desktops Anzeigen des Desktops Sie können das Menü Allgemeine Einstellungen oder Administratoreinstellungen vom Desktop aus öffnen. Das Desktop kann folgendermaßen angezeigt werden: Drücken Sie mit der Stiftspitze auf das Symbol "Schließen" und halten Sie diese Position bei, bis eine Meldung angezeigt wird. Tippen Sie auf [Schließen].
7. Ändern der Einstellungen des Interactive Whiteboard Allgemeine Einstellungen öffnen Öffnen Sie Allgemeine Einstellungen, um zum Beispiel die Systeminformationen zu prüfen. Zeigen Sie den Desktop an. Tippen Sie zwei Mal schnell auf [Settings]. • Nachdem Sie Allgemeine Einstellungen konfiguriert haben, tippen Sie auf [Schließen]. Symbole Allgemeine Einstellungen Tippen Sie mit der Stiftspitze auf das Symbol in Allgemeine Einstellungen, um dieses zu aktivieren.
Aufrufen der Administratoreinstellungen. Aufrufen der Administratoreinstellungen. Öffnen Sie die Administratoreinstellungen, um die Geräteeinstellungen wie Netzwerk, Datum oder Zeiteinstellungen zu konfigurieren. • Stellen Sie aus Sicherheitsgründen sicher, das anfängliche Administrator-Passwort zu ändern. Wenn Sie das Passwort nicht ändern, wird jedes Mal, wenn Sie Administrator-Einstellungen öffnen, eine Mitteilung angezeigt.
7. Ändern der Einstellungen des Interactive Whiteboard • Informationen zu den Einstellungen, die Sie über die Webseite konfigurieren können, finden Sie auf S. 124 "Administratoreinstellungen". • Der Bildschirm "Administratoreinstellungen" kann nicht vom Bedienfeld des Geräts aus geöffnet werden, während die Administratoreinstellungen über die Webseite des Geräts konfiguriert werden.
Seite 127
Aufrufen der Administratoreinstellungen. Auf diesem Gerät Elemente auf der angezeigte Webseite Verhalten Symbole Druckeinstellungen Konfiguriert die Einstellungen Druckeradresse und Druckauthentifizierung. Diese Einstellungen werden zum Drucken von Seiten benötigt. Druckeinstellungen Einzelheiten zum Konfigurieren der Einstellungen finden Sie auf S. 169 "Ändern der Druckeinstellungen". E-Mail-Einstellungen Konfiguriert die SMTP-Servereinstellungen.
Seite 128
7. Ändern der Einstellungen des Interactive Whiteboard Auf diesem Gerät Elemente auf der angezeigte Webseite Verhalten Symbole Verwaltung Importiert oder exportiert E-Mail-Adressbuch, hinzugefügter Daten Kontaktliste oder Liste der freigegebenen Ordner. • Weitere Informationen zum Hinzufügen oder Verwaltung Exportieren des E-Mail-Adressbuch finden Sie auf hinzugefügter S.
Seite 129
Aufrufen der Administratoreinstellungen. Auf diesem Gerät Elemente auf der angezeigte Webseite Verhalten Symbole Setzt die in den Administratoreinstellungen konfigurierten Informationen auf Werkeinstellung zurück. Weitere Informationen zum Zurücksetzen der Werkseinstellungen Informationen finden Sie auf S. 176 "Zurücksetzen auf initialisieren die Werkseinstellungen". Administratorpasswo Sie können das Administratorpasswort ändern.
Wenn die erfasste Position des Stiftes, wenn dieser den Bildschirm berührt, nicht korrekt ist können Sie die Position des Touch-Sensors anpassen. • Diese Funktion ist nur auf dem RICOH Interactive Whiteboard D5510 verfügbar. Tippen Sie auf , das Touch-Sensor-Position anpassen-Symbol in Allgemeine Einstellungen.
Seite 131
Anpassen der Positionen des Touch-Sensors Tippen Sie auf [OK]. Die Anpassung wird ausgeführt.
Wenn Probleme beim Zeichnen von Strichen oder Markierungen auftreten, können Sie die Empfindlichkeit des Touch-Sensors anpassen. • Diese Funktion ist nur auf dem RICOH Interactive Whiteboard D5510 verfügbar. • Berühren Sie den Bildschirm während der Anpassung der Empfindlichkeit des Touch-Sensors nicht mit dem Stift.
Konfigurieren der Netzwerkeinstellungen Konfigurieren der Netzwerkeinstellungen Sie können die folgenden Einstellungen im Fenster "Netzwerkeinstellungen" in den Administratoreinstellungen konfigurieren. Nach Abschluss der Konfiguration wird das Gerät automatisch neu gestartet. Ursprünglicher Element Beschreibung Wert Autom. Geben Sie an, ob die Netzwerkeinstellungen Ausgewählt Netzwerkeinstellungen automatisch konfiguriert werden sollen.
Seite 134
7. Ändern der Einstellungen des Interactive Whiteboard Ursprünglicher Element Beschreibung Wert Ethernet-Verbindungsrate Legt die Geschwindigkeit des Ethernet fest. Autom. Einstellungen MAC-Adresse Zeigt die MAC-Adresse des Kabel-LAN-Adapters Öffentliche Adressbuch- Legt fest, ein öffentliches Adressbuch verwendet Nicht ausgewählt Funktion verwenden werden soll(Active Director / LDAP-Server- Addresse).
Seite 135
Konfigurieren der Netzwerkeinstellungen • Dynamisches DNS wird nicht unterstützt. Wenn "Autom. Netzwerkeinstellungen" gewählt wird, wird die IP-Adresse automatisch erhalten, aber der Host-Name ist nicht eingestellt. • Das öffentliche Adressbuch wird beim Hochfahren des Geräts aktualisiert. • Das öffentliche Adressbuch des Geräts wird gelöscht, wenn die Funktion deaktiviert wird.
Wenn die Konfiguration abgeschlossen ist, tippen Sie auf [Einstellungen durch Neustart speichern]. Das Gerät startet automatisch neu. • Diese Funktion ist nur auf dem RICOH Interactive Whiteboard D6500/D8400 verfügbar. • Weitere Informationen zur Konfiguration eines Drahtlosnetzwerks finden Sie in der Hilfe zu Windows 8 und im Handbuch zu dem Gerät, das angeschlossen werden soll.
Seite 137
Konfigurieren der Einstellungen für Drahtlos-Netzwerke verwenden Ursprünglicher Element Beschreibung Wert Manuell Verbindung mit Fügt manuell eine Drahtlosnetzwerk- Drahtlosnetzwerk herstellen Konfiguration hinzu. Tippen Sie zum Hinzufügen einer neuen Einstellung auf [Manuell Verbindung mit Drahtlosnetzwerk herstellen], um den Konfigurationsbildschirm zu öffnen, und geben Sie dann die folgenden Informationen für den gewünschten Zugangspunkt ein: •...
7. Ändern der Einstellungen des Interactive Whiteboard Einstellen des Datums und der Uhrzeit Sie können die Datums- und Uhrzeiteinstellungen sowie die Zeitzone im Fenster "Datum/Uhrzeit einstellen" der Administratoreinstellungen ändern. • Wenn Sie den Link für die Zeiteinstellung auswählen, wird der Internet Explorer geöffnet. Wenn der Internet Explorer geöffnet wird, schließen Sie den Internet Explorer.
Konfigurieren der Regions- und Spracheinstellungen Konfigurieren der Regions- und Spracheinstellungen Sie können die folgenden Einstellungen auf jeder Registerkarte des Fensters "Region und Sprache" in den Administratoreinstellungen konfigurieren. Abhängig von dem von Ihnen verwendeten Gerätemodell, müssen Sie im Dialogfeld [Region und Sprachen] auf [Region] oder [Sprache] tippen, um die folgende Registerkarte oder den folgenden Bildschirm anzuzeigen.
Seite 140
7. Ändern der Einstellungen des Interactive Whiteboard ändern möchten, empfehlen wir die Verwendung von [Gebietsschema ändern] nach Abschluss der anderen Änderungen. • Sie können über die Webseite des Geräts den aktuellen Standort und die Anzeigesprache unter [Aktueller Standort] und [Anzeigesprache] festlegen.
Hinzufügen oder Löschen Ihrer Remote-Lizenz Hinzufügen oder Löschen Ihrer Remote-Lizenz In diesem Abschnitt wird erläutert, wie Sie eine Remote-Whiteboard-Sitzung durch Hinzufügen des Lizenzcodes einer Remote-Lizenz aktivieren. Dies ist eine externe Option. Remote-Lizenz hinzufügen Tippen Sie auf das Symbol Remote-Lizenz hinzufügen/löschen in den Administratoreinstellungen.
7. Ändern der Einstellungen des Interactive Whiteboard Löschen einer Remote-Lizenz Tippen Sie auf das Symbol Remote-Lizenz hinzufügen/löschen in den Administratoreinstellungen. Tippen Sie auf [Löschen]. Tippen Sie in der Nachricht auf [OK]. [Öffnen] und [Beitreten] im Remote-Whiteboard-Untermenü, das durch Tippen auf das Freigabesymbol angezeigt wird, werden deaktiviert.
Konfigurieren der SMTP-Servereinstellungen Konfigurieren der SMTP-Servereinstellungen Sie können die folgenden Einstellungen des SMTP-Servers im Fenster "SMTP-Servereinstellungen" in den Administratoreinstellungen konfigurieren. Ursprünglicher Element Beschreibung Wert Adresse Geben Sie die Adresse des SMTP-Servers ein. Sie können auch den Hostnamen eingeben. Bei Eingabe des Hostnamens müssen Sie die DNS- Server-Einstellungen konfigurieren.
Seite 144
7. Ändern der Einstellungen des Interactive Whiteboard Die maximal eingestellte Dateigröße sollte mindestens 1,4 mal geringer sein als die maximale Größe einer eingehenden E-Mail, die an das Zielgerät versendet wird. • Wenn die maximale eingehende E-Mailgröße am Zielgerät 2 MB beträgt, dann sollte die maximale Dateigröße auf dem Gerät auf 1 MB gesetzt warden.
Verwalten einer Remote-Kontaktliste Verwalten einer Remote-Kontaktliste Eine Kontaktliste beinhaltet Namen und Adressen von Geräten, die ein Remote-Whiteboard verwenden. Nachdem eine Kontaktliste hinzugefügt wurde, können Sie ein Host-Whiteboard aus der Liste auswählen. Zum Hinzufügen oder Ändern einer Kontaktliste exportieren Sie zunächst die Liste, nehmen Sie die gewünschten Änderungen vor und speichern Sie anschließend die Liste.
7. Ändern der Einstellungen des Interactive Whiteboard • Eine IP-Adresse muss aus vier Reihen von Zahlen bestehen, jede Reihe wird durch einen Punkt (.) getrennt. Die Zahlen müssen Dezimalzahlen zwischen 0 und 255 sein. • Der Hostname muss aus 1 bis 255 Zeichen bestehen Die verfügbaren Zeichen sind wie folgt: •...
Das Host-Whiteboard mit dem Hostnamen "IK_PROJECTOR" wird registriert. • Namen-Spalte: Der Eintrag heißt "Projector". • Adressen-Spalte: "IK_PROJECTOR" wird eingegeben. • Gruppen-Spalte: Der Eintrag ist in der Gruppe "RICOH" eingeschlossen. 4. Vierter Eintrag (5. Zeile) Das Host-Whiteboard mit der IP-Adresse "123. 45. 67. 89" wird registriert.
7. Ändern der Einstellungen des Interactive Whiteboard Stecken Sie das USB-Speichermedium, das die Kontaktliste enthält, in den USB-Anschluss an der Seite des Displays ein. Stecken Sie nur ein USB-Speichermedium ein. Weitere Informationen zum Anschluss eines USB-Sticks finden Sie auf S. 23 "Einstecken eines USB- Sticks".
Verwalten eines E-Mail-Adressbuch Verwalten eines E-Mail-Adressbuch Wenn ein E-Mail Adressbuch hinzugefügt wurde, können Sie eine Empfängeradresse aus dem hinzugefügten Adressbuch auswählen, wenn Seiten gespeichert oder versendet werden. • Bewahren Sie USB-Sticks außerhalb der Reichweite von Kindern auf. Wenn ein Kind versehentlich einen USB-Stick verschluckt, konsultieren Sie sofort einen Arzt.
7. Ändern der Einstellungen des Interactive Whiteboard • Symbole: ! # $ % & ' * + - . / = ? @ ^ _ ` { | } ~ 4. Gruppen-Spalte Geben Sie den Gruppennamen der E-Mail-Adresse ein. Wenn Sie einen Gruppennamen eingeben, können Sie die Zeilen nach Gruppe sortieren oder filtern.
Die E-Mail-Adresse "name3@mail. com" wird registriert. • Namen-Spalte: Der Eintrag heißt "User003". • Adressen-Spalte: "name3@mail. com" wird eingegeben. • Gruppen-Spalte: Der Eintrag ist in der Gruppe "RICOH" eingeschlossen. 4. Vierter Eintrag (5. Zeile) Die E-Mail-Adresse "guest@mail. co. jp" wird registriert.
7. Ändern der Einstellungen des Interactive Whiteboard Weitere Informationen zum Anschluss eines USB-Sticks finden Sie auf S. 23 "Einstecken eines USB- Sticks". Tippen Sie auf das Symbol Verwaltung hinzugefügter Daten in den Administratoreinstellungen. Tippen Sie auf [Importieren] des "E-Mail-Adressbuch". Klicken Sie bei einer Registrierung der Kontaktliste über die Webseite des Geräts auf [Hochladen]. Wählen Sie das gespeicherte E-Mail-Adressbuch aus.
Sie andere Einstellungen, um den Zugriff auf Ordner außerhalb der Domäne zu ermöglichen.) Dieses Gerät erfüllt die von Microsoft festgelegten Spezifikationen bezüglich eines Zugriffs auf freigegebene Ordner. Weitere Informationen finden Sie auf der Ricoh-Webseite. Erstellung einer Liste der freigegebenen Ordner Verwenden Sie einen Texteditor, ein Tabellenkalkulations-Software oder eine ähnliche Anwendung, um...
Seite 154
Pfad wie folgt ein: \\IP-Adresse oder Host-Name des Computers\Name des freigegebenen Ordners Um den Hostnamen anzugeben, geben Sie einen vollständig qualifizierten Domänennamen (FQDN, z.B. Host name.ricoh.co.jp) ein. 4. Anwender-Spalte Geben Sie den Anwendernamen des Anwenders ein, der Zugang zu diesem freigegebenen Ordner haben soll.
1. Erster Eintrag (2. Zeile) Der freigegebene Ordner "Folder01" auf dem Computer mit Hostnamen "Office_PC" wird registriert. • Namen-Spalte: Der Eintrag heißt "Office_Folder". • Pfad-Spalte: "\\Office-PC. ricoh. co. jp\Folder01" wird eingegeben. • Benutzer-Spalte: "DomainUser@ricoh. co. jp" wird eingegeben. • Passwort-Spalte: "password123" wird eingegeben.
Verwalten einer Liste der freigegebenen Ordner Erstellen Sie im Stammverzeichnis (oberstes Verzeichnis) eines USB-Speichermediums eine Liste mit freigegebenen Ordnern. Stecken Sie das USB-Speichermedium, das die Liste der freigegebenen Ordner enthält, in den USB-Anschluss an der Seite des Displays ein. Stecken Sie nur ein USB-Speichermedium ein. Weitere Informationen zum Anschluss eines USB-Sticks finden Sie auf S.
7. Ändern der Einstellungen des Interactive Whiteboard Sammeln von Protokollen Die Informationen, die in den erfassten Protokollen gespeichert sind, sind wie folgt: • Startzeit • Endzeit • Bildschirmvorgänge • Fehlerinformationen • Uhrzeit, zu der eine Seite gespeichert wurde • Informationen zum Speicherziel einer Seite •...
Sammeln von Protokollen Tippen Sie auf [OK]. Das Protokoll wird im Stammverzeichnis (oberstes Verzeichnis) des USB-Speichermediums gespeichert. Tippen Sie auf [OK]. Anhängen eines Protokolls an eine E-Mail Zuerst müssen Sie die Netzwerk und SMTP-Server-Einstellungen festlegen, um ein Protokoll per E-Mail zu versenden.
[Vom Netzwerk aktualisieren] Überprüft und aktualisiert auf die neueste Version des Systems über das Netzwerk. 5 Minuten nach Start des Ricoh Interactive Whiteboards wird die neueste Firmware überprüft und heruntergeladen. Das System wird nicht sofort aktualisiert, sondern erst beim nächsten Start.
Seite 161
Aktualisieren Ihres Systems Wählen Sie die erstellte Systemdatei und kopieren und speichern Sie die Datei im Stammverzeichnis (oberstes Verzeichnis) des USB-Speichermediums. Der Dateiname lautet "RIWB_Version.zip". Wenn zum Beispiel die Systemversion 1.2.3.1 ist, lautet der Dateiname "RIWB_1. 2. 3. 1. zip". Stecken Sie das USB-Speichermedium mit der gespeicherten Systemdatei in einen der USB-Anschlüsse an der Seite des Displays.
7. Ändern der Einstellungen des Interactive Whiteboard Ändern der Systemeinstellungen Sie können die folgenden Einstellungen im Fenster "Systemeinstellungen" in den Administratoreinstellungen konfigurieren. Element Beschreibung Ursprünglicher Wert Whiteboard-Standortname Zum Ändern des Namens tippen Sie auf Leer [Ändern]. Geben Sie den Namen des Standorts an, an dem das Gerät installiert ist.
Seite 163
Ändern der Systemeinstellungen Element Beschreibung Ursprünglicher Wert Zeit bis zum automatischen Legt das Zeitintervall fest, bevor sich das Gerät 30 Minuten Standby automatisch in den Standby-Modus begibt. Wenn keine Bildschirme oder Bilder der verbundenen Geräte auf dem Gerät angezeigt werden und keine Aktionen auf dem angezeigten Bildschirm durchgeführt werden, begibt sich das Gerät automatisch in den Standby-Modus, nach dem das Zeitintervall...
Seite 164
7. Ändern der Einstellungen des Interactive Whiteboard Element Beschreibung Ursprünglicher Wert Speicherzeitraum Gibt den Speicherzeitraum an, wenn das 14 Tage Kontrollkästchen "Funktion zum temporären Speichern verwenden" ausgewählt wird. Machen Sie die Farbe der Legt die Farbdichte von Raster-/Richtlinien fest. Ausgewählt Gitterlinie bzw.
Ändern der Systemeinstellungen Element Beschreibung Ursprünglicher Wert *2 *4 Funktion {0} verwenden Legt fest, ob die Funktion "RICOH Interactive Ausgewählt Whiteboard Client" für den Zugriff auf das Remote-Whiteboard von einem iPad, Android- oder Windows-Gerät aus verwendet werden soll. Auf externen Bildschirm Legt fest, ob die externen Eingänge, die...
Seite 166
7. Ändern der Einstellungen des Interactive Whiteboard Element Beschreibung Ursprünglicher Wert Authentifizierung mit Passwort Kann festgelegt werden, wenn die Verbindung Nicht ausgewählt von externen Anwendungen aktiviert ist. Legt fest, ob ein Passwort zur Authentifizierung der Anwendungen verwendet werden soll. Passwort Wählen Sie 4 Zeichen als Passwort aus, um Leer externe Anwendungen zu authentifizieren.
Seite 167
Ändern der Systemeinstellungen • Die automatische temporäre Speicherung ist eine Zusatzfunktion, und eine temporär gespeicherte Datei geht unter Umständen bei einer erzwungenden Abschaltung des Geräts verloren. Zum Speichern von Seiten müssen Sie einen Meeting-Code für die Seiten eingeben und diese temporär im Gerät speichern.
7. Ändern der Einstellungen des Interactive Whiteboard Ändern der Sicherheitseinstellungen Sie können die folgenden Einstellungen auf dem Bildschirm "Sicherheitseinstellungen" in den Administratoreinstellungen vornehmen: Element Beschreibung Ursprünglicher Wert Domain der E-Mail-Adresse Wählen Sie diese Option aus, damit nur die unter Nicht ausgewählt beschränken [Domain bestimmen] festgelegten Domains als Ziel für eine zu sendende E-Mail ausgewählt...
Seite 169
Bestätigungsdialogfeld vor Legt fest, ob nach dem Start einer Ausgewählt dem Starten der RICOH Videokonferenz ein Bestätigungsbildschirm UCS Bildschirm-Freigabe angezeigt werden soll, um die RICOH UCS- anzeigen Bildschirmfreigabe zu starten, wenn ein Videokonferenzgerät über USB mit dem Gerät verbunden ist.
Seite 170
7. Ändern der Einstellungen des Interactive Whiteboard *1 Wenn die Geräteeinstellungen über die Webseite des Geräts konfiguriert werden, lautet diese Option [Liste der Domain-Namen hochladen].
Ändern der Druckeinstellungen Ändern der Druckeinstellungen Sie können die folgenden Einstellungen im Fenster "Druckeinstellungen" in den Administratoreinstellungen konfigurieren. Denken Sie daran, diese Einstellungen beim Verwenden eines Druckers zu konfigurieren, der nicht vom Universellen Druckertreiber unterstützt wird. Element Beschreibung Ursprünglicher Wert Druckeradresse Gibt die IP-Adresse des Druckers an.
Seite 172
7. Ändern der Einstellungen des Interactive Whiteboard Element Beschreibung Ursprünglicher Wert Treiber- Wenn "Verschlüsseln" ausgewählt ist, geben Sie bitte Leer Verschlüsselungscode einen Verschlüsselungstext ein, der aus 0 bis 32 Zeichen besteht. Detaillierte Zeigt den Bildschirm "Detaillierte Druckereinstellungen" Keine priorisierter Druckereinstellungen des ausgewählten Druckers an.
Verwaltung der Geräteeinstellungen Verwaltung der Geräteeinstellungen Sie können die in den Administratoreinstellungen festgelegten Informationen exportieren und sichern. Falls ein Problem auftritt, können Sie die Sicherungsdatei wieder importieren, um die Einstellungen auf ihren vorherigen Status zurückzusetzen. Sie können auch die Einstellungen von mehreren Whiteboards an verschiedenen Orten synchronisieren, indem Sie die Einstellungsinformationen eines einzelnen Whiteboards nutzen.
Verwaltung der Geräteeinstellungen Nachdem der Sicherungsvorgang abgeschlossen ist, wird der Name der exportierten Datei angezeigt. Der Name der exportierten Datei hat das Format "iwb-settings-Systemversion-Datum- Zeit.zip". Beispiel: Wenn die Systemversion 1.0.0.0 ist und die Datei um 04:56:07 am 23. Januar 2013 exportiert wurde, lautet der Dateiname "iwb-settings-1. 0. 0. 0-20130123-045607. zip". Tippen Sie auf [OK].
7. Ändern der Einstellungen des Interactive Whiteboard Stecken Sie das USB-Speichermedium, das die Datei enthält, in den USB-Anschluss an der Seite des Displays ein. Stecken Sie nur ein USB-Speichermedium ein. Weitere Informationen zum Anschluss eines USB-Sticks finden Sie auf S. 23 "Einstecken eines USB- Sticks".
Seite 177
Verwaltung der Geräteeinstellungen Wählen Sie [Synchron-Funktion bei Gerätekonfiguration verwenden] aus. Wählen Sie [Adresse des Whiteboards in der Synchronisationsquelle] und [Administrator-Passwort für Synchronizationsquelle Whiteboard]. Klicken Sie auf [Verbindungstest], um zu überprüfen, ob das Ausgangswhiteboard korrekt verbunden ist. Klicken Sie auf [Einstellen]. •...
7. Ändern der Einstellungen des Interactive Whiteboard Zurücksetzen auf die Werkseinstellungen Sie können die in den Administratoreinstellungen geänderten Einstellungen wieder auf Werkseinstellung zurücksetzen. Zusätzlich werden alle eingegebenen Daten und Protokolle gelöscht. Folgende Einstellungen werden allerdings beibehalten: • Einstellung von Datum und Uhrzeit •...
8. Fehlerbehebung In diesem Kapitel wird erklärt, wie zu verfahren ist, wenn eine Meldung angezeigt wird oder das Interactive Whiteboard nicht wie gewünscht verwendet werden kann. Wenn während des Betriebs eine Meldung angezeigt wird Die folgende Tabelle listet die Hauptmeldungen und empfohlenen Aktionen auf. •...
8. Fehlerbehebung • No Boot Device Available Meldung zur Sensoreinstellung Problem Ursache Lösung Während des Starts wird die Möglicherweise wurde die Warten Sie bis diese Meldung nicht Nachricht "Verarbeiten..." Funktion für die mehr angezeigt wird. Wenn eine oder "Einstellen..." oben am Sensoranpassung Meldung angezeigt wird, die das Bildschirm angezeigt.
Wenn während des Betriebs eine Meldung angezeigt wird Fehlermeldungen, die das Remote-Whiteboard betreffen Nachricht Ursache Lösung Die Versionen des Host- Die Protokollversion des • Aktualisieren Sie das System. Whiteboards und der Host-Whiteboards Einzelheiten zum Aktualisieren Software sind unterscheidet sich von dem des Systems finden Sie auf S.
Seite 182
8. Fehlerbehebung Nachricht Ursache Lösung Kommunikation ist • Während des Öffnens Gegebenenfalls die Seite speichern. fehlgeschlagen. einer Whiteboard- Dann drücken Sie kurz die An-/Aus- Sitzung ist es zu einer Taste auf dem Bildschirm. Wenn das Speichern Sie die erstellte Zeitüberschreitung Interactive Whiteboard Seite und starten Sie die gekommen.
Wenn während des Betriebs eine Meldung angezeigt wird Nachricht Ursache Lösung Remote-Whiteboard kann • Das Netzwerkkabel ist Überprüfen Sie den Netzwerkstatus nicht weiter ausgeführt nicht angeschlossen. und öffnen Sie die Sitzung erneut. werden aufgrund eines • Die IP-Adresse ist nicht Weitere Informationen zur Kommunikationsfehlers eingerichtet.
Seite 184
8. Fehlerbehebung Nachricht Ursache Lösung Zugriff auf Ordner nicht Zugriffskontrolle ist im Löschen Sie die Zugriffskontrolle im möglich Ordner festgelegt. Ordner und versuchen Sie es erneut. Zugriffssteuerung ist für Ordner eingestellt. Deaktivieren Sie die Zugriffssteuerung für den Ordner und versuchen Sie es erneut.
Seite 185
Wenn während des Betriebs eine Meldung angezeigt wird Nachricht Ursache Lösung Hinzufügen aller Seiten nicht Die Datei ist beschädigt und Löschen Sie unnötige Seiten, bevor Sie möglich ein Dateiimport ist Seiten in Bilder konvertieren. fehlgeschlagen. Ein unerwartetes Problem ist während des Imports aufgetreten.
Seite 186
8. Fehlerbehebung Nachricht Ursache Lösung Importieren nicht möglich. • Der Domainname Korrigieren Sie den Inhalt der Domain- Versuchen Sie es nach enthält ein Listendatei. Prüfen des Dateiformats unbrauchbares erneut. Zeichen. • Der Domainname ist leer oder enthält mehr als 256 Zeichen. Speichern nicht möglich •...
Seite 187
Wenn während des Betriebs eine Meldung angezeigt wird Nachricht Ursache Lösung Zugriff auf USB-Speicher • Zugriff auf das USB- Überprüfen Sie den Status des USB- nicht möglich. Speichermedium ist Speichermediums und versuchen Sie eingeschränkt. erneut, die Daten zu speichern. Folgende Gründe sind möglich.
Seite 188
8. Fehlerbehebung Nachricht Ursache Lösung Zugriff auf freigegebenen • Der freigegebene • Überprüfen Sie die Einstellungen Ordner nicht möglich Ordner funktioniert des freigegebenen Ordners. nicht richtig. Folgende Gründe sind • Stellen Sie sicher, dass der Zugriff möglich. • Der Server mit dem auf den freigegebenen Ordner freigegebenen Ordner von einem Computer möglich ist...
Seite 189
Wenn während des Betriebs eine Meldung angezeigt wird Nachricht Ursache Lösung Zugriff auf freigegebenen • Der freigegebene Stellen Sie sicher, dass der Zugriff auf Ordner nicht möglich Ordner funktioniert den freigegebenen Ordner von einem nicht richtig. Computer möglich ist und versuchen Kein Zugriff auf das Sie dann erneut, die Daten zu Netzwerk.
Seite 190
8. Fehlerbehebung Nachricht Ursache Lösung Zugriff auf freigegebenen Die Netzwerkeinstellungen Überprüfen Sie die Ordner nicht möglich sind falsch. Netzwerkeinstellungen und versuchen Sie es erneut. Folgende Gründe sind möglich. • Die Netzwerkeinstellungen sind nicht korrekt • Das Netzwerkkabel ist nicht richtig angeschlossen Prüfen Sie den Netzwerkstatus und...
Seite 191
Wenn während des Betriebs eine Meldung angezeigt wird Nachricht Ursache Lösung Senden der E-Mail Die E-Mail konnte nicht Speichern Sie die Datei auf einem fehlgeschlagen, da die gesendet werden, da die USB-Speichermedium oder in einem angehängte Datei zu groß angehängte Datei zu groß freigegebenen Ordner.
Seite 192
8. Fehlerbehebung Nachricht Ursache Lösung Senden der E-Mail • Das Netzwerkkabel ist • Überprüfen Sie, ob das fehlgeschlagen. Folgende nicht eingesteckt oder Netzwerkkabel eingesteckt oder Gründe sind möglich. beschädigt. beschädigt ist. Verbinden mit dem SMTP- • Die • Zugriff auf Server fehlgeschlagen.
Seite 193
Wenn während des Betriebs eine Meldung angezeigt wird Nachricht Ursache Lösung Keine Daten zum Senden Stimmt mit einem der Führen Sie eine der folgenden vorhanden folgenden Punkte überein: Aktionen durch und versenden Sie die E-Mail erneut: Fügen Sie entweder eine •...
8. Fehlerbehebung Fehlermeldungen im Zusammenhang mit temporär gespeicherten Dateien Nachricht Ursache Lösung Temporär gespeicherte Der Ordner zum Speichern Kontaktieren Sie den Administrator, um Dateien können nicht der temporären Dateien hat unnötige, temporär gespeicherte gespeichert werden nicht genügend Dateien aus den Speicherplatz zur Administratoreinstellungen zu löschen.
Wenn während des Betriebs eine Meldung angezeigt wird Fehlermeldung im Zusammenhang mit dem System Nachricht Ursache Lösung Die Freigabe des Remote- Der Computer, welcher den Versuchen Sie erneut, der Remote- Whiteboards wurde Remote Viewer verwendet, Whiteboard-Sitzung beizutreten. abgebrochen, da der hat sich während der Computer im Ruhemodus Teilnahme an einer Remote-...
Seite 196
8. Fehlerbehebung Nachricht Ursache Lösung Importieren nicht möglich, Das Format der E-Mail-Adresse Überprüfen Sie Folgendes: da das E-Mail- ist ungültig. • Die E-Mail-Adresse ist leer. Adressenformat nicht • Für den lokalen Block der E- korrekt ist. Mail-Adresse werden mehr als Verwenden Sie das 64 Zeichen verwendet.
Seite 197
Wenn während des Betriebs eine Meldung angezeigt wird Nachricht Ursache Lösung Importieren des E-Mail- • Die Anzahl der Elemente Korrigieren Sie den Dateiinhalt. Adressbuchs nicht möglich im Adressbucheintrag ist nicht korrekt. Überprüfen Sie die Inhalte der Datei. Das letzte • Keines der Elemente im E- erlaubte Zeichen einer Mail-Adressbucheintrag Spalte und das erste der...
8. Fehlerbehebung Nachricht Ursache Lösung Auf Werkseinstellungen Statt normales Drücken der Administratoreinstellungen öffnen und zurückgesetzt. Nehmen Sie An-/Aus-Taste wurde eine der die Geräte-Einstellungen neu die Einstellungen erneut in folgenden Aktionen konfigurieren. Weitere Informationen durchgeführt, um das Gerät zu den Administratoreinstellungen Administratoreinstellungen zum Abschalten zu zwingen, als finden Sie auf S.
Hauptbildschirm, geöffnet. Beenden Sie die aktuelle Allgemeine Einstellungen, Anwendung und starten Sie die andere oder Anwendung neu. Administratoreinstellungen. Starten der RICOH UCS Es besteht ein Problem mit • Starten Sie das Bildschirm-Freigabe nicht der USB-Verbindung Videokonferenzgerät neu. möglich zwischen dem •...
Seite 200
8. Fehlerbehebung Nachricht Ursache Lösung Die Datei ist beschädigt. Der Download der System- Systemdatei erneut herunterladen und Firmwaredatei ist nicht anwenden. Überprüfen Sie die Datei abgeschlossen. und versuchen Sie es erneut. Anzeigen des extern Der Computerbildschirm • Ändern Sie die Auflösung des eingehenden Bilds nicht kann nicht angezeigt Computers in eine Auflösung, die...
Wenn während des Betriebs eine Meldung angezeigt wird Fehlermeldungen im Zusammenhang mit der IWB Remote Desktop Software Nachricht Ursache Lösung PC-Betrieb kann nicht Der eingegebene Passcode Geben Sie den Sicherheitscode ein, gestartet werden ist falsch. der am oberen Teil des Bildschirms des anzuschließenden Geräts angezeigt Dieser Sicherheitscode ist wird.
Seite 202
8. Fehlerbehebung Nachricht Ursache Lösung PC-Betrieb kann nicht • Der Computer kann • Prüfen Sie, ob der Computer auf gestartet werden nicht auf das Netzwerk das Netzwerk zugreifen kann. zugreifen. Legen Sie die korrekten Kein Zugriff auf das Einstellungen fest und versuchen Netzwerk.
Wenn Sie das Interactive Whiteboard nicht wie gewünscht verwenden können Wenn Sie das Interactive Whiteboard nicht wie gewünscht verwenden können In diesem Abschnitt wird erläutert, was Sie tun müssen, wenn das Interactive Whiteboard nicht wie gewünscht bedient werden kann. • Es kann vorkommen, dass das Licht des Laserpointers schwer erkennbar ist, wenn es auf das Display gerichtet wird.
8. Fehlerbehebung Problem Ursache Lösung Ein ungewöhnliches Möglicherweise ist im Drücken Sie kurz die Ein-/Aus-Taste Geräusch ist im Bereich der Controller ein Problem auf dem Bildschirm. Wenn das Gerät Ausgangs-/Eingangs auf der aufgetreten. heruntergefahren wird, schalten Sie Rückseite des Displays die Stromversorgung ab und wenden hörbar.
Wenn Sie das Interactive Whiteboard nicht wie gewünscht verwenden können Problem Ursache Lösung Die Stiftspitze ist beschädigt Wenn die Stiftspitze zu hart Wenden Sie sich an Ihren oder verloren gegangen. auf den Bildschirm gedrückt Servicebeauftragten und bestellen Sie wird, kann diese abbrechen. Ersatzspitzen.
8. Fehlerbehebung Problem Ursache Lösung Der Bildschirm ist beschädigt. Das Kabel ist nicht korrekt • Überprüfen Sie, ob das Kabel angeschlossen. richtig angeschlossen ist. • Drücken Sie kurz die Ein-/Aus- Taste auf dem Bildschirm. Wenn das Gerät heruntergefahren wird, drücken Sie die An-/Aus- Taste erneut, um den Computer neu starten.
Seite 207
Wenn Sie das Interactive Whiteboard nicht wie gewünscht verwenden können Problem Ursache Lösung Ein Strich wird nicht in der • Auf dem Bildschirmrahmen • Legen Sie weder den richtigen Position angezeigt. wird etwas angezeigt. Interaktiven Stift noch sonstige Gegenstände auf •...
Seite 208
8. Fehlerbehebung Problem Ursache Lösung Ein Strich wird unterbrochen. • Die Stiftspitze berührt den • Stellen Sie beim Schreiben Bildschirm möglicherweise sicher, dass die Stiftspitze nicht richtig. gedrückt ist und wenden Sie genug Druck an. • Das Innere des Bildschirmrahmens ist •...
Seite 209
Wenn Sie das Interactive Whiteboard nicht wie gewünscht verwenden können Problem Ursache Lösung Ein Strich wird teilweise in einer • Der Bildschirm wird von • Stellen Sie sicher, dass der unbeabsichtigten Richtung einem anderen Bildschirm nur vom Stift angezeigt. Gegenstand als dem Stift berührt wird.
8. Fehlerbehebung Bei Verwendung des Systems als Monitor Problem Ursache Lösung Ein Bild vom Computer wird • Das Kabel ist nicht • Schließen Sie das Kabel wieder nicht angezeigt. korrekt angeschlossen. an. Schrauben Sie das VGA- Kabel am Anschluss fest. •...
Wenn Sie das Interactive Whiteboard nicht wie gewünscht verwenden können Während der Verwendung des Remote-Whiteboards Problem Ursache Lösung Die Verbindung wird nicht Der eingegebene Passcode Bei jedem Start des Interactive hergestellt, obwohl der zuvor ist falsch. Whiteboard wird ein neuer Passcode verwendete Passcode erstellt.
Seite 212
8. Fehlerbehebung Problem Ursache Lösung Die Webseite des Geräts • Das anzuschließende • Schalten Sie die Stromversorgung wird nicht angezeigt, wenn Gerät ist ausgeschaltet. des anzuschließenden Geräts ein. Sie die IP-Adresse des • Die eingegebene IP- • Geben Sie die IP-Adresse oder Geräts oder den Host- Adresse oder der Host- den Host-Namen ein, der am...
Wenn Sie das Interactive Whiteboard nicht wie gewünscht verwenden können Während des Drucks Problem Ursache Lösung Das Dialogfeld Printing-in- • Das Gerät ist nicht mit • Drücken Sie die Taste progress verschwindet nicht. dem Netzwerk [Abbrechen]. verbunden. • Prüfen Sie, ob das Gerät mit dem •...
Seite 214
8. Fehlerbehebung Problem Ursache Lösung Die Kontaktliste kann nicht Die Kontaktliste wurde nicht Stellen Sie sicher, dass die Kontaktliste importiert werden. korrekt erstellt. korrekt erstellt wurde. Weitere Informationen zum Erstellen einer Kontaktliste finden Sie auf S. 143 "Verwalten einer Remote-Kontaktliste". Die Liste der freigegebenen Die Liste für freigegebene Stellen Sie sicher, dass die Liste der...
Wenn Sie das Interactive Whiteboard nicht wie gewünscht verwenden können Synchronisation von Geräteeinstellungen Problem Ursache Lösung Einstellungen können nicht in • Das Kontrollkästchen • Ändern Sie das der Geräte- [Synchron-Funktion bei Administratorpasswort des Konfigurationsverwaltung Gerätekonfiguration Ausgangs-Whiteboards und bearbeitet werden. verwenden] ist ändern Sie auch das ausgewählt und das [Administrator-Passwort für...
Seite 216
Ausgangsgerätes können ausgeschaltet oder kein Whiteboard ein oder ändern Sie nicht synchronisiert werden. Whiteboard. die IP-Adresse. Die Meldung "Status der • Das RICOH • Aktualisieren Sie das System des Synchronisation der Whiteboard ist als Ausgangsgeräts auf die Version, Gerätekonfiguration: Fehler" Ausgangsgerät die die Sync-Funktion unterstützt.
9. Anhang In diesem Kapitel wird erläutert, wie Sie die Crestron-Funktion verwenden, Wartungsarbeiten durchführen und die Anzeige anpassen. In diesem Kapitel finden Sie auch Marken- und Kontaktinformationen. Verwendung der Crestron-Funktion Sie können das von Crestron unterstützte Gerät in einem Netzwerk von Crestron-System verbinden und steuern.
9. Anhang Verwenden von Remote Viewer Wenn Sie den Remote Viewer auf dem Computer installieren, können Sie die Inhalte einer Remote- Whiteboard-Sitzung anzeigen, die im Kompatibilitätsmodus oder mit einer früheren Version als 1.3.140.0 geöffnet wurden. Zur Verwendung des Remote Viewers muss der Computer die folgenden Betriebsbedingungen erfüllen: Element Spezifikationen Betriebssystem...
USB-Stick verschluckt, konsultieren Sie sofort einen Arzt. Installation des Remote Viewers auf einem Computer Laden Sie sich den Remote Viewers von der Ricoh-Website herunter. • Um den Remote Viewer auf einem Computer zu installieren, melden Sie sich als Benutzer mit Administratorrechten an.
Klicken Sie im Menü [Start] auf [Systemsteuerung]. Wählen Sie [Programme und Funktionen] aus. Klicken Sie auf [Programm deinstallieren]. Wählen Sie "RICOH Interactive Whiteboard Remote Viewer Type 1" aus und klicken Sie auf [Deinstallieren]. Bestätigen Sie die Meldungen und klicken Sie auf [OK].
Sie können ein festzulegendes Host-Whiteboard im Voraus registrieren, wenn Sie ein Remote- Whiteboard nutzen. Klicken Sie das Menü [Start] des Computers, um den Bildschirm anzuzeigen. Wählen Sie in [Alle Programme] die Option [Ricoh], [Interactive Whiteboard Remote Viewer]. Klicken Sie auf [Einstellungen].
9. Anhang • Wenn Sie eine Remote-Kontaktliste hinzufügen, verwenden Sie keine anderen Speichermedien, z. B. eine CD-ROM, als ein USB-Speichermedium. Eine Remote-Kontaktliste erstellen In diesem Abschnitt wird erläutert, wie Sie eine Kontaktliste mit einem Texteditor oder einer Tabellenkalkulationssoftware erstellen und diese dann hinzufügen. Wenn der Import abgeschlossen ist, wird die Kontaktliste überschrieben.
Seite 223
Verwenden von Remote Viewer Speichern Sie die Kontaktliste unter dem Dateinamen "iwb_contact_address. csv" im Stammverzeichnis (oberstes Verzeichnis) des USB-Speichermediums. Die Datei wird im CSV-Format gespeichert. Stecken Sie das USB-Speichermedium in den Computer. Wählen Sie das Remote-Kontaktlistenverwaltung-Symbol Wählen Sie [Importieren]. Wählen Sie [OK].
9. Anhang Wartung Auswechseln der Stiftspitze • Verwenden Sie eine Reißzwecke oder einen anderen spitzen Gegenstand, um die Stiftspitze zu ersetzen. Gehen Sie vorsichtig vor, um sich nicht zu verletzen. Sollte die Stiftspitze beschädigt werden, diese bitte durch eine Ersatz-Stiftspitze ersetzen. Stecken Sie die Reißzwecke im richtigen Winkel in die Kante der Stiftspitze.
Wartung Nachdem die Stiftspitze aus dem Interaktiven Stift entfernt wurde, drücken Sie die neue Stiftspitze gerade in den Stift. CUE074 Drehen Sie die Stiftspitze beim Aufsetzen nicht. Die Stiftspitze kann sonst abbrechen. Auswechseln des Stiftendes • Verwenden Sie eine Reißzwecke oder einen ähnlichen spitzen Gegenstand, um das Stiftende zu ersetzen.
9. Anhang Entfernen Sie das Stiftende langsam so vom Interaktiven Stift, dass sich die Reißzwecke nicht vom Stiftende löst. CUE155 Nachdem das Stiftende vom Interaktiven Stift entfernt wurde, drücken Sie das neue Stiftende gerade auf den Stift. CUE156 Drehen Sie das Stiftende beim Aufsetzen nicht. Ansonsten kann das Stiftende beschädigt werden. Reinigen des Displays •...
9. Anhang Anpassen der Anzeige Um die Anzeige anzupassen, drücken Sie die Taste [Menü] an der Seite, um das Menü anzuzeigen. In diesem Abschnitt wird erklärt, wie Sie die Bildschirmeinstellungen des RICOH Interactive Whiteboard D5510 anpassen können. CUE116 • Lesen Sie zum Anpassen des Bildschirms des Interactive Whiteboard D6500/D8400 in der Bedienungsanleitung des RICOH Interactive Whiteboard D6500/D8400 nach.
Um das Menü "Picture" zu schließen, drücken Sie die Taste [Menü]. Toneinstellungen anpassen Diese Funktion ist nur für das RICOH Interactive Whiteboard D5510 verfügbar. Drücken Sie die Taste [Menü], um das Menü anzuzeigen, drücken Sie die Taste [ ] oder [ ] auf der Seite des Displays, um "Sound"...
9. Anhang Ursprünglicher Element Einstellung Wertebereich Wert Volume Passt den 0–100 Lautstärkepegel an. Mute Schaltet die Audio- • OFF Stummschaltfunktio • ON n ein oder aus. Speaker Wählt den Line-out • External(Audio-Ausgang 1) Lautsprecherausga • Line-out(Audio-Ausgang 2) ng für die Tonwiedergabe aus.
Anpassen der Anzeige Anpassen der Position oder der Größe eines Teilfensters Drücken Sie die Taste [Menü], um das Menü anzuzeigen, drücken Sie die Taste [ ] oder [ ] auf der Seite des Displays, um "Option" auszuwählen, und dann drücken Sie die Taste [Eingang/Eingabe]. Im Menü...
Seite 232
9. Anhang Ursprünglicher Element Einstellung Wertebereich Wert Auto Adjustment Passt die Position des Bildschirms, zu dem mit der Taste [Eingang/ Eingabe] gewechselt wird, automatisch an. Diese Einstellung funktioniert nur, wenn der Bildschirm gewechselt wird. Anpassen des Seitenverhältnisses Drücken Sie die Taste [ ] und wählen Sie dann "Aspect Ratio".
Anpassen der Anzeige Um das Menü "Option" zu schließen, drücken Sie die Taste [Menü]. Verwenden der automatischen Anpassung Drücken Sie auf die Taste [ ] oder [ ] und wählen Sie dann "Auto Adjustment". Drücken Sie die Taste [Eingang/Eingabe]. Das Menü wird geschlossen und die Bildschirmposition wird automatisch angepasst. Ändern der Menüeinstellungen Drücken Sie die Taste [Menü], um das Menü...
Seite 234
9. Anhang Wiederherstellen des Benutzerstandards Drücken Sie auf die Taste [ ] oder [ ] und wählen Sie dann "Advanced". Drücken Sie die Taste [Eingang/Eingabe]. Stellen Sie sicher, dass "Restore User Default" ausgewählt ist, und drücken Sie dann die Taste [Eingang/Eingabe]. Drücken Sie die Taste [ ] oder [ ] und wählen Sie dann "Confirm".
Liste der vom Gerät unterstützten Videoeingangssignale Liste der vom Gerät unterstützten Videoeingangssignale In diesem Abschnitt werden die jeweils unterstützten Eingangssignale für die HDMI-, DisplayPort- und VGA-Eingänge erläutert. Jeder der genannten Eingänge unterstützt Eingangssignale, wenn diese die folgenden Bedingungen erfüllen: Das Signal muss einen der folgenden VESA-Standards einhalten: •...
Seite 236
9. Anhang Frequenz DisplayPort Signalformat Auflösung HDMI Input VGA Input (Hz) Input VESA GTF 1152 × 864 VESA DMT 1152 × 864 VESA GTF 1280 × 600 VESA CVT 1280 × 720 VESA GTF 1280 × 720 VESA DMT 1280 × 720 VESA CVT 1280 ×...
Seite 237
Liste der vom Gerät unterstützten Videoeingangssignale Frequenz DisplayPort Signalformat Auflösung HDMI Input VGA Input (Hz) Input VESA DMT/CVT 1280 × 800 VESA GTF 1280 × 800 VESA CVT 1280 × 960 VESA GTF 1280 × 960 VESA DMT 1280 × 960 VESA CVT 1280 ×...
Seite 238
9. Anhang Frequenz DisplayPort Signalformat Auflösung HDMI Input VGA Input (Hz) Input VESA GTF 1400 × 1050 VESA DMT/CVT 1400 × 1050 (RB) VESA DMT/CVT 1400 × 1050 VESA DMT/CVT 1400 × 1050 VESA GTF 1440 × 900 VESA DMT/CVT 1440 ×...
Seite 239
• VESA CVT: Coordinated Video Timings (CVT) Standardversion 1.1 • VESA GTF: Generalized Timing Formula (GTF) Version 1.1 • RB: Reduzierte Auflösung • Der VGA-Eingang 2 und der HDMI-Eingang 2 auf dem RICOH Interactive Whiteboard D5510 unterstützen folgende Eingangssignale: • VGA-Eingang 2 Signalformat Auflösung...
Seite 240
• Weitere Informationen zu den Positionen der Eingänge finden Sie auf S. 69 "Geräte, die an das Gerät angeschlossen werden können". • Informationen zu den Eingangssignalen, die von der Capture-Karte des RICOH Interactive Whiteboard D6500/D8400 unterstützt werden, finden Sie in der Bedienungsanleitung des RICOH Interactive Whiteboard D6500/D8400.
Spezifikationen Element Spezifikationen Kommunikationsport Remote-Whiteboard • TCP: 80, 50000 50001, 50002 und 61616 sind für die Kommunikation verfügbar E-Mail-Übertragung • Die Kommunikation mit der in den E-Mail-Einstellungen angegebenen Portnummer ist verfügbar. (S. 141 "Konfigurieren der SMTP-Servereinstellungen") Teilen von Ordnern auf externen Datenträgern •...
• Eine niedrige Luftfeuchtigkeit (60 % oder weniger) wird empfohlen, wenn das Produkt in einer Umgebung mit einer hohen Temperatur installiert wird. Höhenlage 0–2000 m (0–6600 Fuß) RICOH Interactive Whiteboard D6500 LCD-Bildschirm Element Spezifikationen Format 65 Zoll breit (diagonal 1651 mm) Effektiver Anzeigebereich (H ×...
Spezifikationen Element Spezifikationen Antwortgeschwindigkeit 8 ms Interaktives Bedienfeld Element Spezifikationen Erkennungsmethode IR Matrix-Typ Schutzglas Dicke: Ca. 4,0 mm (Blendschutzglas) (mit AR-Beschichtung) Externe Schnittstelle (Controller) Element Spezifikationen Eingangsanschluss Capture-Karte Digitaler Eingang (entspricht HDMI)×1 • Digitaler Eingang (Urheberrechtlich geschützter Inhalt wird nicht unterstützt) DisplayPort Terminal×1 •...
9. Anhang Element Spezifikationen USB-Anschluss Controllereinheit USB2.0 TypA (1): Zum Anschluss von USB-Geräten wie z.B. eines USB-Flash- Speichergeräts. USB2.0 TypA (2): Zum Anschluss des Pen-Sensor-Kits. Dieser Anschluss kann auch zum Anschließen eines Geräts, z.B. eines USB-Flash- Speichergeräts, verwendet werden, wenn das Pen-Sensor- Kit nicht angeschlossen ist.
Seite 247
Spezifikationen Stromversorgung Element Spezifikationen Verwendete Energiequelle 100–240 V, 50 Hz/60 Hz Max. Energieverbrauch Weniger als 300 W Energieverbrauch im Standby-Modus Weniger als 12 W Gewicht/Abmessungen Element Spezifikationen Gewicht (Haupteinheit) Hauptkörper und Controller: weniger als ca. 76 kg (167.6 Pfund) Physische Abmessungen (B × H × T) Alle Optionen installiert: 1531 ×...
9. Anhang RICOH Interactive Whiteboard D8400 LCD-Bildschirm Element Spezifikationen Format 84 Zoll breit (diagonal 2134,62 mm) Effektiver Anzeigebereich (H × V) 1860,48 × 1046,52 mm (73,3 × 41,3 Zoll) Bildschirmtyp IPS-Flüssigkristallmethode Hintergrundbeleuchtung LED-System Maximale Auflösung 3.840 × 2.160 Pixel (1.960 × 1.080 Pixel mit dem Interactive Whiteboard) Seitenverhältnis...
Seite 249
Spezifikationen Externe Schnittstelle (Controller) Element Spezifikationen Capture-Karte Eingangsanschluss Digitaler Eingang (entspricht HDMI)×1 • Digitaler Eingang (Urheberrechtlich geschützter Inhalt wird nicht unterstützt) DisplayPort Terminal×1 • DisplayPort Eingang (Urheberrechtlich geschützter Inhalt nicht unterstützt) Mini D-SUB15Pin×2 • VGA-Eingang Controllereinheit Mikrofon Eingang 1 • Audioeingang •...
Seite 250
9. Anhang Element Spezifikationen USB-Anschluss Controllereinheit USB2.0 TypA (1): Zum Anschluss von USB-Geräten wie z.B. eines USB-Flash- Speichergeräts. USB2.0 TypA (2): Zum Anschluss des Pen-Sensor-Kits. Dieser Anschluss kann auch zum Anschließen eines Geräts, z.B. eines USB-Flash- Speichergeräts, verwendet werden, wenn das Pen-Sensor- Kit nicht angeschlossen ist.
Seite 251
Spezifikationen Stromversorgung Element Spezifikationen Verwendete Energiequelle 100–240 V, 50 Hz/60 Hz Max. Energieverbrauch Weniger als 564 W Energieverbrauch im Standby-Modus Weniger als 50 W Gewicht/Abmessungen Element Spezifikationen Gewicht (Haupteinheit) Hauptkörper und Controller: weniger als ca. 110 kg (242,6 Pfund) Physische Abmessungen (B × H × T) Alle Optionen installiert: 1935 ×...
9. Anhang Marken Android ist eine Marke von Google Inc. Intel und Core sind Marken der Intel Corporation in den USA und/oder anderen Ländern. Google Chrome und Android sind Marken der Google Inc. ® ist eine eingetragene Marke oder Marke von Cisco Systems, Inc., und/oder seinen Tochtergesellschaften in den Vereinigten Staaten und bestimmten anderen Ländern.
Seite 253
Marken ® ® Microsoft Windows 10 Home ® ® Microsoft Windows 10 Pro ® ® Microsoft Windows 10 Enterprise Microsoft Produkt-Screenshots wurden mit freundlicher Genehmigung der Microsoft Corporation nachgedruckt.
Einzelheiten zu diesen Funktionen und ihrer Arbeitsweise finden Sie im entsprechenden Handbuch für jede Funktion. Version 1.8.0.0 Funktion Beschreibung Referenz Herunterladen des RICOH Der RICOH Interactive Whiteboard Siehe S. 83 "Funktionen auf Interactive Whiteboard Client for Windows oder Android OS der Website" Client for Windows oder können über das Menü auf der Android OS von der Website heruntergeladen werden.
Seite 255
Gerät ohne Speichern der Inhalte ausgeschaltet wurde. Version 1.6.0.0 Funktion Beschreibung Referenz Mit dem Touch-Pen oder Auf dem RICOH Interactive Siehe S. 21 "Bedienen des den Fingern auf dem Whiteboard D6500 können Sie zum Bildschirms" Bildschirm schreiben Schreiben auf dem Bildschirm den...
Seite 256
Siehe S. 215 "Verwendung Kooperationsfunktion unterstützte Gerät in einem Netzwerk der Crestron-Funktion" mit dem Creston-System verbinden und steuern. RICOH Interactive Sie können von einem über RICOH Siehe RICOH Interactive Whiteboard Client-Funktion Interactive Whiteboard Client Whiteboard Client installierten iPad an einem Remote- Starterhandbuch...
Seite 257
Informationen zu hinzugefügten oder geänderten Funktionen *1 Diese Funktion wird möglicherweise nicht auf allen Gerätemodellen unterstützt. Version 1.5.0.0 Funktion Beschreibung Referenz Reinschrift-Eingabemodus Sie können Buchstaben schreiben und Siehe S. 28 "Schreiben im diese freihändig geschriebenen Reinschrift-Eingabemodus". Buchstaben während des Schreibens in Textdaten umwandeln.
Seite 258
9. Anhang Funktion Beschreibung Referenz RICOH UCS- Während einer Videokonferenz Siehe S. 79 "Freigeben des Bildschirmfreigabe können Sie den Bildschirm des Geräts Whiteboard-Bildschirms in freigeben, das über USB mit einem einer Videokonferenz". Videokonferenzgerät verbunden ist. Administratoreinstellungen Sie können über die Webseite des Siehe S.
