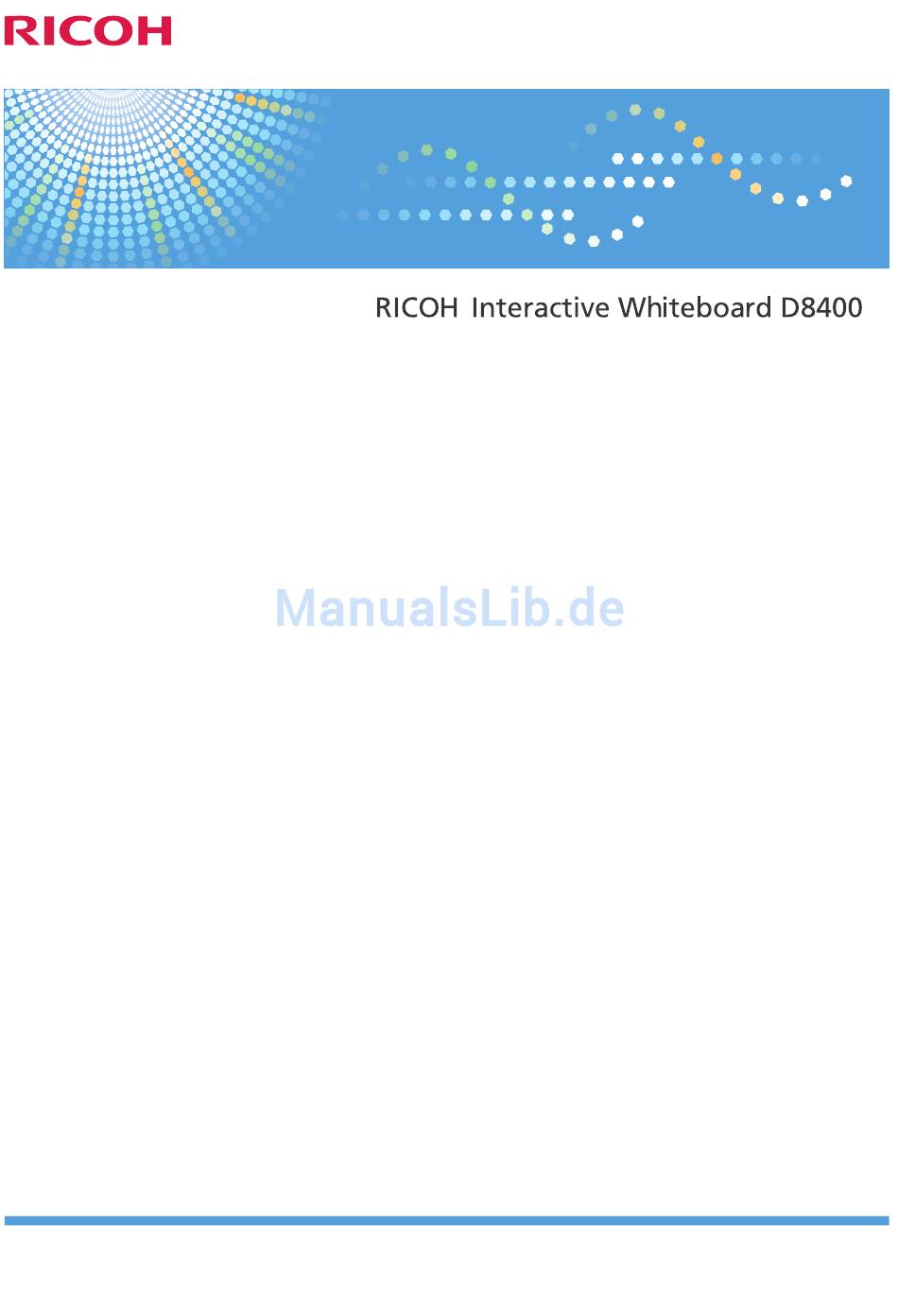

- Seite 1 Bedienungsanleitung Bevor Sie das Gerät verwenden, lesen Sie unbedingt die Sicherheitshinweise in "Bitte zuerst lesen" für eine sichere und korrekte Verwendung.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Haftungsausschluss ....................... 2 1. Verwenden der Fernbedienung ................3 Einlegen der Batterien in die Fernbedienung............4 Entnehmen der Batterien aus der Fernbedienung ..........4 Tipps zur Verwendung der Fernbedienung............5 2. Anschluss ......................... 6 Anschluss von Audio-/Videokabeln ..............6 Anschluss des VGA-Eingangs................ -
Seite 3: Haftungsausschluss
Haftungsausschluss Haftungsausschluss Soweit gesetzlich zulässig haftet der Hersteller in keinem Fall für jegliche Schäden, die sich aus einem Versagen dieses Geräts, Verlusten von Dokumenten oder Daten oder der Verwendung bzw. Nichtverwendung dieses Produkts und den damit gelieferten Handbüchern ergeben. Stellen Sie sicher, dass Sie stets Kopien oder Sicherungen der im Gerät gespeicherten Daten besitzen. -
Seite 4: Verwenden Der Fernbedienung
1. Verwenden der Fernbedienung 1. Verwenden der Fernbedienung Wichtig • Setzen Sie die Fernbedienung keiner direkten Hitze, Feuchtigkeit oder Feuer aus. • Achten Sie darauf, die Fernbedienung nicht fallen zu lassen, da dies eventuell zu einer Fehlfunktion der Fernbedienung führen könnte. •... -
Seite 5: Einlegen Der Batterien In Die Fernbedienung
1. Verwenden der Fernbedienung Einlegen der Batterien in die Fernbedienung • Falls die Batterien nicht funktionieren, ersetzen Sie sie umgehend. • Hinsichtlich der Entsorgung oder Wiederverwertung von Batterien könnte es lokale Vorschriften geben. Wenden Sie sich an die örtliche Behörde oder den Abfallentsorgungsanbieter. -
Seite 6: Tipps Zur Verwendung Der Fernbedienung
1. Verwenden der Fernbedienung Tipps zur Verwendung der Fernbedienung • Richten Sie die Vorderseite der Fernbedienung direkt auf den Fernbedienungssensor des Bildschirms, wenn Sie auf eine Taste drücken. • Achten Sie darauf, dass die Fernbedienung nicht feucht bzw. nass wird; platzieren Sie sie nicht in feuchten Umgebungen (z. -
Seite 7: Anschluss
2. Anschluss 2. Anschluss Anschluss von Audio-/Videokabeln Beachten Sie die folgenden Hinweise, wenn Sie Kabel anschließen: • Bitte schalten Sie alle Geräte aus. • Machen Sie sich mit den Audio-/Videoanschlüssen am Gerät und den Geräten, die Sie verwenden möchten, vertraut. Beachten Sie, dass aufgrund von falschen Verbindungen die Bildqualität beeinträchtigt werden kann oder das Bild möglicherweise nicht angezeigt wird. -
Seite 8: Anschluss Der Digitalen Eingänge
2. Anschluss Anschluss der digitalen Eingänge 1. Verbinden Sie die HDMI-Ausgangsbuchse eines Computers oder A/V-Gerätes (z. B. ein Videorekorder oder DVD-Player) mit einem HDMI-Kabel mit der HDMI Input-Eingangs- buchse am Gerät. Wenn das Gerät über eine DisplayPort-Ausgangsbuchse verfügt, ver- binden Sie sie mit einem DisplayPort-Kabel mit der DisplayPort Input-Eingangsbuchse des Gerät. -
Seite 9: Anschluss Externer Lautsprecher
2. Anschluss Anschluss externer Lautsprecher Mithilfe des in das Gerät integrierten Verstärkers können Audiosignale über externe Lautsprecher ausgegeben werden. Schließen Sie die externen Lautsprecher an die Speaker R(8Ω)12W/Speaker L(8Ω)12W-Buchsen am Gerät an. Externe Lautsprecher Hinweis • Wenn Sie externe Lautsprecher anschließen möchten, verwenden Sie Modelle, die einen Ausgang von 8Ω... -
Seite 10: Anschluss Mehrerer Bildschirme
2. Anschluss Anschluss mehrerer Bildschirme Sie können mehrere Bildschirme in Reihe (Daisy Chain) zur Verwaltung an einen Computer anschließen. Die Anzahl an Bildschirm, die Sie seriell anschließen können, hängt von der Auflösung des verwendeten Eingangssignals ab. Der erste Bildschirm Zusätzlicher Bildschirm DisplayPort-Kabel RS-232C-Kabel Hinweis... -
Seite 11: Verwendung Des Touchscreen
Handbuch oder in ähnlicher Dokumentation. • Beim Anschluss eines Macintosh-Computers an das Gerät müssen möglicherweise entsprechende Einstellungen mithilfe einer Spezialanwendung vorgenommen werden. Diese Spezialanwendung können Sie von der Ricoh-Website herunterladen. http://www.ricoh.com/ • Das Verhalten der Touch-Bedienelemente kann je nach Anwendung unterschiedlich sein. - Seite 12 3. Verwendung des Touchscreen - Befeuchten Sie ein sauberes, fusselfreies Tuch mit einem neutralen Reinigungsmittel und reinigen Sie anschließend den Touchscreen. - Sprühen Sie kein Reinigungsmittel direkt auf die Bildschirmoberfläche oder das Gehäuse. Dies könnte zu einem Kurzschluss des Touchscreens führen. - Halten Sie den Touchscreen fern von direktem Sonnenlicht oder Scheinwerfern.
-
Seite 13: Das On-Screen Display-Menü
4. Das On-Screen Display-Menü 4. Das On-Screen Display-Menü On-Screen Display-Menü Übersicht Menüname Optionen/Funktionen Siehe Seite • Bildmodus • Hintergrundbeleuchtung • Kontrast • Helligkeit Bild • Sättigung • Phase • Schärfe • Farbtemperatur • Zurücksetzen • Höhen • Bass • Balance •... -
Seite 14: Bedienungen Im On-Screen Display-Menü
4. Das On-Screen Display-Menü Bedienungen im On-Screen Display-Menü Verwendung der Steuerungsfeldtasten Verwenden der Fernbedienung 1 Drücken Sie auf [Menu], um das On- 1 Drücken Sie auf [MENU], um das On- Screen Display-Menü zu öffnen. Screen Display-Menü zu öffnen. 2 Drücken Sie im On-Screen Display- 2 Drücken Sie auf [] oder [], um ein Menü... - Seite 15 4. Das On-Screen Display-Menü 5 Drücken Sie auf [Menu], um zum 5 Drücken Sie auf [MENU], um das On- vorherigen Element zurückzukehren. Screen Display-Menü zu beenden. Drücken Sie mehrmals auf [Menu], um zum On-Screen Display-Menü zurückzukehren, und drücken Sie nochmals auf [Menu], um das On- Screen Display-Menü...
-
Seite 16: Bild-Menü
4. Das On-Screen Display-Menü Bild-Menü Name Beschreibung Bildmodus Einstellung des Anzeigemodus. Stellt die Intensität der Hintergrundbeleuchtung des Bildschirms ein. Hintergrundbe- Hinweis leuchtung Diese Funktion ist nicht verfügbar, wenn die Funktion Dyn. Kontrast auf An eingestellt ist. Kontrast Stellt den Bildkontrast ein. Helligkeit Stellt die Bildhelligkeit ein. -
Seite 17: Audio-Menü
4. Das On-Screen Display-Menü Audio-Menü Name Beschreibung Höhen Stellt die Audiohöhen ein. Bass Stellt die Audiotiefen ein. Balance Stellt die Audiobalance ein. Lautstärke Verringert/Erhöht die Lautstärke. Ton aus Schaltet die Stumm-Funktion ein oder aus. Stellt die Audioquelle ein. Lautsprecher • Intern: Wählt die Audioausgangsquelle von den internen Lautsprechern. •... -
Seite 18: Bildschrim-Menü
4. Das On-Screen Display-Menü Bildschrim-Menü Name Beschreibung • PAP: Schaltet die PIP- (Bild-in-Bild) und PBP-Funktionen (Bild-neben-Bild) aus. Hinweis Wenn die Touch Funktion-Funktion auf An eingestellt ist, ist PIP deaktiviert. • PAP Sub source: Wählt im PIP-Modus die Bildquelle für das Subbild. Wählt im PBP-Modus standardmäßig die Bildquelle für rechte Bild. - Seite 19 4. Das On-Screen Display-Menü • Bild Position: (nur PIP) Ändert die Position des Subbildes. Oben Links Oben Rechts Unten Links Unten Rechts PAP Einstellungen (Fortsetzung) Hinweis • Siehe „Liste der vom Gerät unterstützten PAP- Eingangssignalkombinationen“ auf Seite 27 für weitere Informationen über unterstützte Kombinationen.
- Seite 20 4. Das On-Screen Display-Menü Für PC-Signaleingang Original Vollbild Seitenverhältnis (Fortsetzung) • Autoeinstellung: Optimiert die Bildanzeige automatisch für den VGA- Eingang. • Phase: Stellt die Phase des VGA-Eingangsbildes ein. Bild Einstellungen • Taktfrequenz: Stellt die Taktfrequenz des VGA-Eingangsbildes ein. • H Position: Stellt die horizontale Position des VGA-Eingangsbildes ein. •...
-
Seite 21: Sonstige Einstell.-Menü
4. Das On-Screen Display-Menü Sonstige Einstell.-Menü Name Beschreibung Sprache Zur Auswahl der bevorzugten Sprache des On-Screen Display-Menüs. Stellt das Gerät auf den Aufruf des Energiesparmodus ein, wenn kein Signal erkannt wird. • An: Alle Quellen können den Energiesparmodus aufrufen und den Bildschirm aktivieren. - Seite 22 4. Das On-Screen Display-Menü • Auto: Stellt den OPS-Controller ein, um die Touch-Funktion zu steuern, wenn an diesem Bildschirm ein Controller angeschlossen wird, der mit dem OPS-Standard (Open Pluggable Specification) kompatibel ist. Stellt andernfalls den am USB Type-B For Touch-Port angeschlossenen PC ein, um die Touch-Funktion zu steuern.
- Seite 23 4. Das On-Screen Display-Menü Zeigt die folgenden Informationen Ihres Geräts an. • Model Name Information • Betriebstemp. • Software Version Alles Zurüc- Setzt alle Einstellungen auf die Standardwerte zurück. ksetzen...
-
Seite 24: Produktinformationen
5. Produktinformationen 5. Produktinformationen Spezifikationen Element Spezifikationen Hintergr.-Bel. Bildschirmgröße 84" Pixelabstand (mm) 0,4845 x 0,4845 Native Auflösung (Pixel) 3840 x 2160 LCD Bildschirm Helligkeit (cd/m ) (typisch) Kontrast (typisch) 1400:1 Reaktionszeit (ms) (typisch) 5 ms (Gray-to-Gray) Panel Bit 10-Bit Technologie Auflösung 32767 x 32767 Maximale Anzahl an Touch-... - Seite 25 5. Produktinformationen Audio W (Verst.) 12 W x 2 Audio Interner Lautsprecher 12 W (8 Ω) x 2 Versorgung 100 - 240V AC, 50/60 Hz Leistungsaufnahme (Betrieb) 564 W Ein-/Austaste Leistungsaufnahme Weniger als 0,5 W (Bereitschaft) Betriebstemperatur 0 - 32°C (32 - 89,6 °F) Umgebung Betriebsfeuchtigkeit 10 - 80% (ohne Kondensation)
-
Seite 26: Liste Der Vom Gerät Unterstützten Videoeingangssignale
5. Produktinformationen Liste der vom Gerät unterstützten Videoeingangssignale Eingangsquelle Auflösung DVI 1/ DisplayPort HDMI DVI 2 640 x 480 bei 60Hz (VGA) 640 x 480 bei 72Hz 640 x 480 bei 75Hz 720 x 400 bei 70Hz 800 x 600 bei 60Hz (SVGA) 800 x 600 bei 75Hz 832 x 624 bei 75Hz 1024 x 768 bei 60Hz (XGA) - Seite 27 5. Produktinformationen Eingangsquelle Auflösung DVI 1/ DisplayPort HDMI DVI 2 1920 x 1080p (24Hz) 1920 x 1080p (25Hz) 1920 x 1080p (30Hz) 1920 x 1080p (50Hz) 1920 x 1080p (60Hz) 1920 x 1080p (24Psf) 1920 x 1080p (25Psf) 3840 x 2160p (30Hz) 3840 x 2160p (60Hz) •...
-
Seite 28: Liste Der Vom Gerät Unterstützten Pap-Eingangssignalkombinationen
5. Produktinformationen Liste der vom Gerät unterstützten PAP- Eingangssignalkombinationen Hauptbild/Linkes Bild Signalquelle Computer Display DVI 1 1 DVI 1 2 HDMI Port DVI 1 1 DVI 1 2 HDMI DisplayPort Computer • : unterstützt Hinweis • Leer: nicht unterstützt *Die Option Computer In ist nur verfügbar, wenn an diesem Bildschirm ein Controller angeschlossen wird, der mit dem OPS-Standard (Open Pluggable Specification) kompatibel ist. -
Seite 29: Ausgangssignale
5. Produktinformationen Ausgangssignale Die DisplayPort Output-Buchse des Geräts gibt die Signale von der DisplayPort Input- Buchse unverändert aus. Sie können Geräte wie einen Full-HD-Projektor anschließen und das am Gerät angezeigte Video oder Bild am angeschlossenen Gerät betrachten. Hinweis Je nach angeschlossenem Gerät kann das Video oder Bild auf dem Gerät, das an den Ausgangsanschluss angeschlossen ist, ggf. -
Seite 30: Fehlerbehebung
6. Fehlerbehebung 6. Fehlerbehebung Problem Lösung Prüfen Sie Folgendes: • Ist das Gerät eingeschaltet? Prüfen Sie die Stromanzeige am Bildschirm. • Ist die Signalquelle eingeschaltet? Schalten Sie das Gerät ein versuchen Sie es erneut. • Gibt es lose Kabelverbindungen? Stellen Sie sicher, dass alle Kabel fest angeschlossen sind. - Seite 31 6. Fehlerbehebung Prüfen Sie Folgendes: • Haben Sie eine nicht unterstützte Ausgangsauflösung auf dem Computer ausgewählt? Lesen Sie „Liste der vom Gerät unterstützten Videoeingangssignale“ auf Seite 25 Auswahl einer unterstützten Auflösung und versuchen Sie es erneut. • Verwenden Sie die Autoeinstellung-Funktion (Siehe „Bild Einstellungen“...
- Seite 33 Y303-7526 © 2016 Ricoh Co., Ltd.
