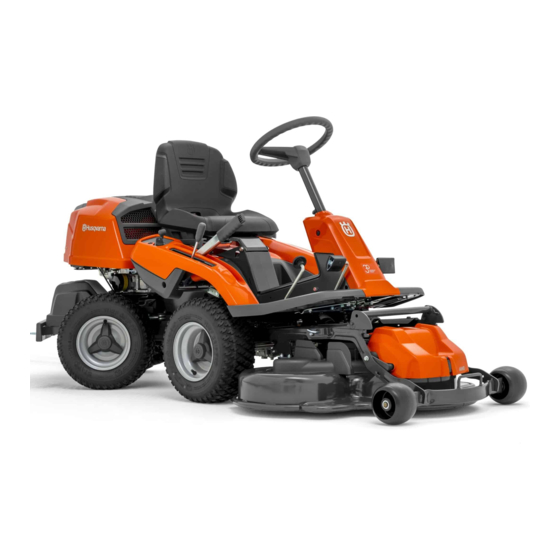

Husqvarna Rider 318 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für Rider 318:
Inhaltsverzeichnis

Werbung

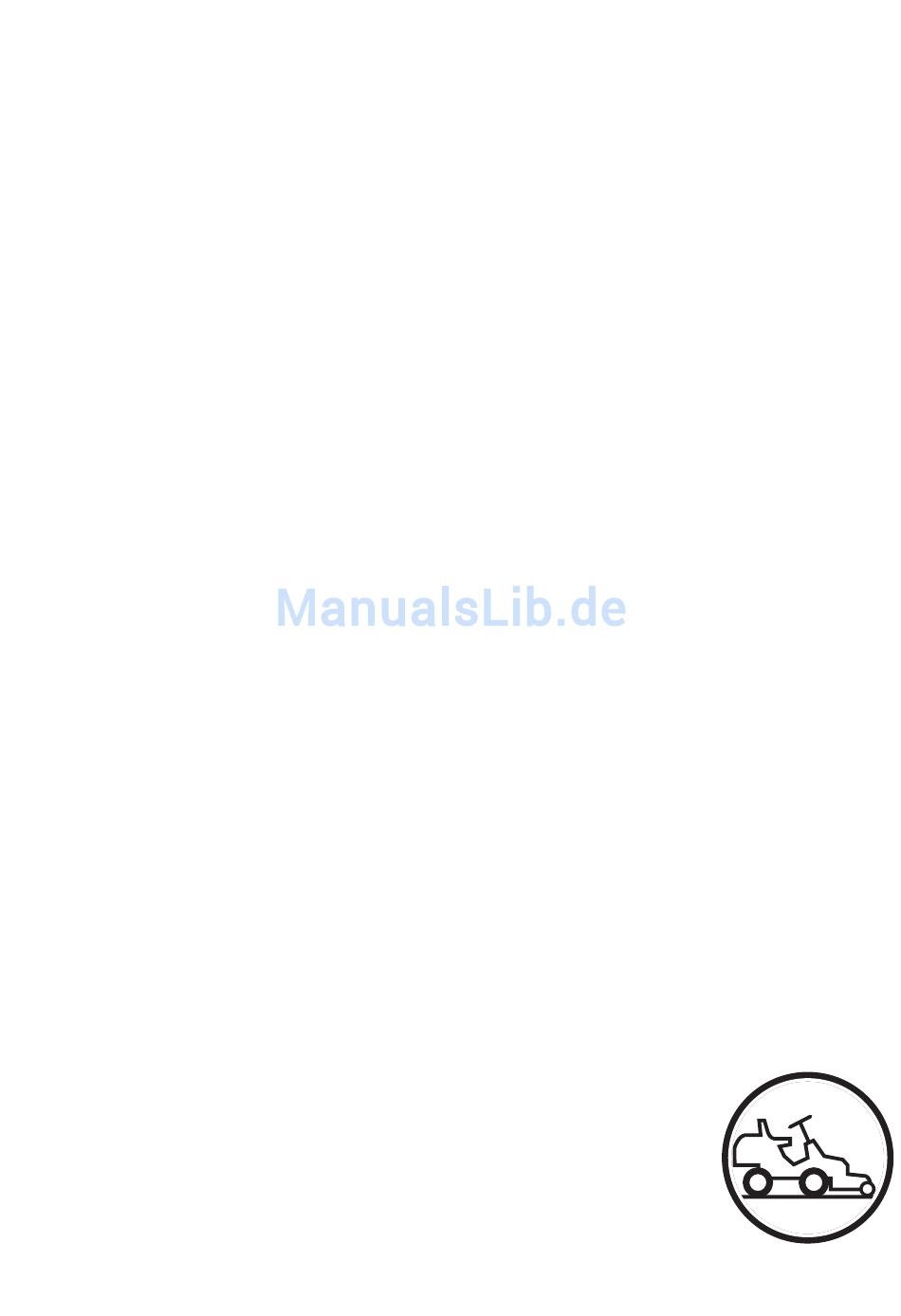

Bedienungsanw eisung
Rider 318
Rider 320 AWD
Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen
G G G G e e e e r r r r m m m m a a a a n n n n
Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Husqvarna Rider 318

  • Seite 1 Bedienungsanw eisung Rider 318 Rider 320 AWD Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen G G G G e e e e r r r r m m m m a a a a n n n n...
  • Seite 2: Inhaltsverzeichnis

    INHAL T Inhalt Montage der Schneidausrüstung ......... Schneidwerk demontieren ..........INHAL T Kontrolle und Einstellung des Bodendrucks des Inhalt ................Schneidwerks ............... Ser vicejournal Überprüfung der Parallelität des Schneidwerkes ..Lief erservice ..............Einstellung der Parallelität des Schneidwerkes .... Nach den ersten 8 Betriebsstunden ......Austausch der Riemen des Schneidwerkes ....
  • Seite 3: Ser Vicejournal

    Ser vicejournal Lief erservice 13 Den Kunden über folgendes informieren: Vorteile und Notwendigkeit, die Wartung gemäß 1 Batterie 4 Stunden mit max. 3 A laden. Wartungsplan auszuführen. 2 Lenkrad, Sitz und ggf. sonstige Teile montieren. Die Bedeutung von Service und Servicejournal für den Wiederverkaufswert.
  • Seite 4: Einleitung

    EINLEITUNG Sehr g eehrter Kunde! Wir g ratulieren Ihnen zum Kauf eines Husqvarna Riders. Husqvarna Riders besitzen eine einzigartige Konstruktion mit einer frontmontierten Schneideinheit und einer patentierten Knicklenkung. Auch auf kleinen, engen Arbeitsflächen mähen Rider überaus effektiv. Weitere Leistungsmerkmale sind die kompakt angeordneten Bedienelemente und die durch Pedale geregelte hydrostatische Kraftübertragung.
  • Seite 5: Guter Service

    EINLEITUNG Guter Ser vice Husqv arna bietet unseren Kunden weltweit den besten Support und einen herausragenden Service. So wurde Ihr Produkt vor der Lieferung z. B. von Ihrem Händler kontrolliert und eingestellt, siehe die Eintragung im Servicejournal dieser Bedienungsanweisung. Wenn Sie Ersatzteile benötigen oder Fragen zu Service, Garantie usw. haben, wenden Sie sich bitte an: Diese Bedienungsanleitung gehört zur Maschine mit der Motor Getriebe...
  • Seite 6: Symbolerklär Ung

    SYMBOLERKLÄR UNG Symbole F eststellbremse Diese Symbole sind auf dem A ufsitzmäher und in der Bedienungsanweisung zu sehen. Umw eltbelastende Geräuschemissionen WARNUNG! Durch nachlässige oder gemäß der Richtlinie der Europäischen falsche Handhabung können schwere Gemeinschaft. Die Emission des Gerätes ist Verletzungen oder tödliche Unfälle von im Kapitel Technische Daten und auf dem Anwendern oder anderen Personen...
  • Seite 7 SYMBOLERKLÄR UNG Bremse Star tanweisung V or Reparatur oder Wartung den Motor abstellen und das Zündkabel lösen Ölstand im Motor prüf en Ölstand im Getr iebe kontrollieren Schneidwerk anheben Feststellbremse aktivieren. Bei kaltem Motor den Choke anwenden Vor dem Anfahren die Handbremse lösen –...
  • Seite 8: Was Ist Was

    12 Hebel für das Auskuppeln des Antriebs Vorderachse, Rider 320 AWD 5 Zündschloss 13 Kraftstofftankdeckel 6 Gashebel/Choke 14 Batterie 7 Betriebsstundenzähler 15 Hebel für Auskuppeln des Antriebes, Rider 318. 8 Haubenschloß Hebel für das Auskuppeln des Antriebs Hinterachse, 320 AWD. 8 – German...
  • Seite 9: Versichern Sie Ihren Aufsitzmäher

    SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften • Motor abstellen und einen Motorstart vor der Säuberung der Auswurfrinne verhindern. Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie • Auf den Auswurf achten und ihn nicht auf Personen sorgfältig durch. richten. • Motor abstellen und einen Motorstart vor der Reinigung Versichern Sie Ihren Aufsitzmäher des Schneidwerks verhindern.
  • Seite 10: Fahrt Auf Abhängen

    SICHERHEITSVORSCHRIFTEN • Niemals die Maschine unbeaufsichtigt mit laufendem sogar tödliche Unfälle verursachen kann. Alle Hänge Motor stehen lassen. Stets Messer abstellen, verlangen besondere Vorsicht. Wenn Sie nicht im Feststellbremse anziehen, Motor abstellen und Schlüssel Rückwärtsgang einen Hang hinauffahren können oder wenn abziehen, bevor Sie die Maschine verlassen.
  • Seite 11: Kinder

    SICHERHEITSVORSCHRIFTEN Wartung • Kein nasses Gras mähen. Es ist glatt und die Reifen können durchrutschen, so dass die Maschine ins Gleiten kommt. • Motor abstellen. Den Start durch Entfernen des Zündkabels von der Zündkerze oder Abziehen des • Versuchen Sie nicht, die Maschine durch Aufstemmen Zündschlüssels verhindern, bevor Einstellungen oder des Fußes auf den Erdboden zu stabilisieren.
  • Seite 12: Transport

    SICHERHEITSVORSCHRIFTEN • Vorsicht bei der Wartung der Batterie. In der Batterie • Die Brandgefahr reduzieren, indem die Maschine von bildet sich explosives Gas. Niemals die Batterie in der Gras, Laub und anderem Schmutz gesäubert wird. Die Nähe von offenem Feuer oder Funken warten oder Maschine abkühlen lassen, bevor sie in einem Raum während Sie rauchen.
  • Seite 13: Orstellungv Orstellung

    Schneidwerk Die Kraftübertragung des Motors wird mit einem hydrostatischen Getriebe gesteuert, mit dem anhand von Rider 318 und Rider 320 AWD können mit drei verschiedenen Pedalen eine variable Drehzahlverstellung möglich ist. Schneidwerken ausgestattet werden. Das eine Pedal ist zum Vorwärtsfahren, das andere zum Rückwärtsfahren.
  • Seite 14: Hebel Zur Schnitthöheneinstellung

    Die Hebel in ihre Endstellungen ziehen, keine Combi-Aggregat 40-90 mm (1 9/16” - 3 9/16”) Zwischenpositionen verwenden. Auskupplungshebel Rider 318 Sitz Der Sitz ist an der Vorderkante angelenkt und kann nach vorn gekippt werden. Der Sitz kann auch in Längsrichtung verstellt werden.
  • Seite 15: Fahrbetrieb

    Fahrbetrieb Vor dem Start Gashebel zwischen Position 1 und 2 stellen. • Vor dem Start sind die Sicherheitsvorschriften und die Informationen bezüglich Lage und Funktion der Bedienelemente durchzulesen. • Die täglichen Wartungsmaßnahmen gemäß Wartungsplan vor dem Start vornehmen. 5 Zündschlüssel in Startstellung drehen. WICHTIGE INFORMATION Das Lufteinlassgitter im Motorgehäuse hinter dem Fahrersitz darf nicht durch z.
  • Seite 16: Anschluss Der Startkabel

    Fahrbetrieb Anschluss der Startkabel 3 Die gewünschte Mähhöhe (1-10) mit dem Verstellhebel einstellen. Um eine einheitliche Schnitthöhe zu erzielen, ist es wichtig, dass der Luftdruck in den beiden Vorderrädern 60 kPa/0,6 bar/8,5 PSI beträgt. • Die beiden Enden des roten Kabels an den PLUS-Pol (+) an jeder Batterie anschließen und sorgfältig darauf 4 Den Sperrknopf am Hubhebel drücken und das achten, dass kein Ende am Rahmen kurzgeschlossen...
  • Seite 17: Motor Abstellen

    Fahrbetrieb • Vermeiden Sie, einen nassen Rasen zu mähen. Dies verschlechtert das Mähergebnis, da die Räder in den weichen Rasen einsinken. • Die Unterseite des Schneidwerks nach jeder Anwendung mit Wasser abspülen, jedoch keinen Hochdruckreiniger verwenden. Hierfür das Schneidwerk in Servicestellung bringen.
  • Seite 18: Wartung

    WARTUNG Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wartung Mind. Wartungsintervalle Wartung vor dem Start jedes Jahr in Stunden 100 200...
  • Seite 19: Reinigung

    WARTUNG Reinigung Fronthaube Das Schnappschloß an der Fronthaube öffnen und die Haube Das Gerät sofort nach der Benutzung reinigen. Es ist viel abheben. einfacher, die Mähgutreste abzuspülen, bevor sie antrocknen. Rechter Kotflügel Knopf am Geschwindigkeitsregler (1) sowie Schrauben (2 Ölreste lassen sich mit Kaltentfetter lösen. Eine dünne und 3) entfernen und Abdeckung abheben.
  • Seite 20: Einstellung Der Feststellbremse

    Punkt 2. 5 Nach der Einstellung die Bremse erneut prüfen. Einstellung der Feststellbremse 6 Linken Kotflügel einbauen. Rider 318 Gasregelzug prüfen und einstellen Die Feststellbremse wird wie folgt eingestellt: Spricht der Motor beim Gasgeben nicht an, raucht er schwarz oder wird die Höchstdrehzahl nicht erreicht, ist eventuell eine...
  • Seite 21: Kraftstoff-Filter Austauschen

    WARTUNG 3 Gashebel auf Vollgas zurückziehen und sicherstellen, 2 Die beiden Knöpfe an der Oberseite des Luftfilterdeckels dass der Choke nicht mehr betätigt ist. lösen und den Deckel entfernen. Kraftstoff-Filter austauschen Das Kraftstoff-Filter in der Leitung alle 100 Stunden (einmal 3 Den Filtereinsatz aus dem Filtergehäuse nehmen.
  • Seite 22: Luftfilter Der Kraftstoffpumpe Prüfen

    WARTUNG Luftfilter der Kraftstoffpumpe prüfen Kontrolle der Sicherheitseinrichtungen Regelmäßig prüfen, ob das Luftfilter der Kraftstoffpumpe frei von Schmutz ist. Der Rider verfügt über ein Sicherheitssystem, für das Das Filter kann bei Bedarf mit einem Pinsel gesäubert folgende Voraussetzungen erforderlich sind. werden.
  • Seite 23: Reifendruck Prüfen

    WARTUNG Reifendruck prüfen 2 Überprüfen, dass der Hebel für die Schnitthöheneinstellung auf die niedrigste Stufe eingestellt ist und der Hubhebel für das Schneidwerk in Der Reifendruck muss auf allen Rädern 60 kPa (0,6 bar / 9 Mähstellung steht. PSI) betragen. Um die Antriebsleistung zu erhöhen, kann der Reifendruck der Hinterräder auf 40 kPa (0,4 bar/5,6 PSI) gesenkt werden.
  • Seite 24: Schneidwerk Demontieren

    WARTUNG Das Schneidwerk so einschieben, dass die inneren 2 Schneidwerk absenken. Stopfen die Unterseite der Nuten des Geräterahmens berühren. 3 Sperre des Schneidwerks öffnen. 8 Antriebsriemen um das Antriebsrad des Aggregates legen. Sicherstellen, dass der Riemen auf der richtigen Seite der Riemenspannrolle platziert ist. 4 Das Schneidwerk herausziehen.
  • Seite 25: Überprüfung Der Parallelität Des Schneidwerkes

    WARTUNG 5 Den Bodendruck des Schneidwerks durch Ein- oder 4 Nach der Einstellung die Muttern anziehen. Herausdrehen der Stellschrauben an beiden Seiten hinter 5 Nach vorgenommener Einstellung ist die Parallelität des den Vorderrädern einstellen. Der Bodendruck soll 12 bis Aggregates erneut zu überprüfen. 15 kg (26,5-33 lb) betragen.
  • Seite 26: Service-Stellung Des Schneidwerkes

    WARTUNG 6 Die zwei Schrauben am Geräterahmen entfernen. 4 Das Schnappschloß an der Fronthaube öffnen und die Haube abheben. WARNUNG! Beim Ausbau des Schneidwerks 7 Die Schrauben an der Schneidabdeckung entfernen. eine Schutzbrille tragen. Die Spannfeder des Geräterahmen anheben und Abdeckung des Riemens kann abreißen und Verletzungen Schneidwerks entfernen.
  • Seite 27: Aufhebung Der Service-Stellung

    WARTUNG 9 Das Schneidwerk bis zum Anschlag herausheben. Ein Beim Aufprall auf Hindernisse, durch die ein weiteres Klicken ertönt. Das Schneidwerk wird automatisch in der Arbeiten verhindert wird, sollten die beschädigten Messer senkrechten Stellung gesichert. ausgetauscht werden. Lassen Sie die Werkstatt entscheiden, ob die Klinge geschliffen werden kann oder ersetzt werden muss.
  • Seite 28: Kontrolle Des Ölstands Im Motor

    Schmierung Kontrolle des Ölstands im Motor Wechseln des Motoröls Das Motoröl ist erstmalig nach 8 Betriebsstunden zu Ölstand im Motor bei waagerecht stehendem Aufsitzmäher wechseln. Danach ist das Öl alle 50 Betriebsstunden und abgestelltem Motor prüfen. auszuwechseln. Beim Betrieb unter schwerer Belastung oder Motorhaube hochklappen.
  • Seite 29: Kontrolle Des Ölstands Im Getriebe

    üblicherweise von guter Qualität. Die wichtigste Eigenschaft 2 Sicherstellen, dass der Getriebeöltank Öl enthält. des Fetts ist der gute Korrosionsschutz. Rider 318 Bei Bedarf mit Motoröl SAE 10W/40 (Klasse SF-CC) auffüllen. Rider 320 AWD Falls nötig, füllen Sie synthetisches Öl 10W/50 nach.
  • Seite 30: Störungssuchplan

    Störungssuchplan Störung Ursache Der Motor springt nicht an Nicht genug Kraftstoff im Tank Zündkerze fehlerhaft Zündkerzenanschlüsse defekt oder vertauschte Kabel Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Der Anlasser dreht den Motor nicht durch Batterie leer Schlechter Kontakt an den Kabelanschlüssen der Batteriepole Hubhebel für Schneidwerk in falscher Stellung Hauptsicherung durchgebrannt.
  • Seite 31: Verwahrung

    Verwahrung Aufbewahrung für den Winter Schutz Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Zum Schutz der Maschine bei Verwahrung oder Transport ist für die Winterverwahrung in Ordnung gebracht werden. Dies eine Schutzhaube erhältlich. Bitten Sie Ihren Fachhändler um gilt auch, wenn die Maschine länger als 30 Tage nicht eine Vorführung.
  • Seite 32: Technische Daten

    TECHNISCHE DATEN Rider 318 Rider 320 AWD Abmessungen Länge ohne Schneidwerk, mm/ft 2020/6,61 2020/6,61 Breite ohne Schneidwerk, mm/ft 890/2,92 890/2,92 Höhe, mm/ft 1150/3,77 1150/3,77 Betriebsgewicht mit Schneidwerk, kg/lb 278-283-286 / 613-624-631 297-302-305 / 655-666-672 Radstand, mm/ft 887/2,91 887/2,91 Spurbreite vorn, mm/ft...
  • Seite 33 TECHNISCHE DATEN Schneidwerk Combi 94 Combi 103 Combi 112 Mähbreite, mm/inch 940/37 1030 / 41 1120 / 44.1 Schnitthöhen, 7 Positionen, mm/Zoll 25-75/0.98-2.95 25-75/0.98-2.95 25-75/0.98-2.95 Messerlänge, mm/inch 358/14.09 388/15.28 420 / 16,5 WICHTIGE INFORMATION Wenn dieses Produkt ausgedient hat und nicht mehr angewendet wird, geben Sie es bitte bei Ihrem Fachhändler oder einer anderen Entsorgungsstelle zum Recycling ab.
  • Seite 34: Eg-K Onformitätserklärung

    Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Aufsitzrasenmäher Husqvarna Rider 318 und Rider 320 AWD von den Seriennummern des Baujahrs 2010 an (die Jahreszahl wird im Klartext mitsamt einer nachfolgenden Seriennummer auf dem Typenschild angegeben) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: vom 17.
  • Seite 36 Originalanweisungen 1154548-51 ´®z+VVu¶1y¨ ´®z+VVu¶1y¨ 2011-11-16...
