Echo CS-3000 Bedienungsanleitung

Motorsäge
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

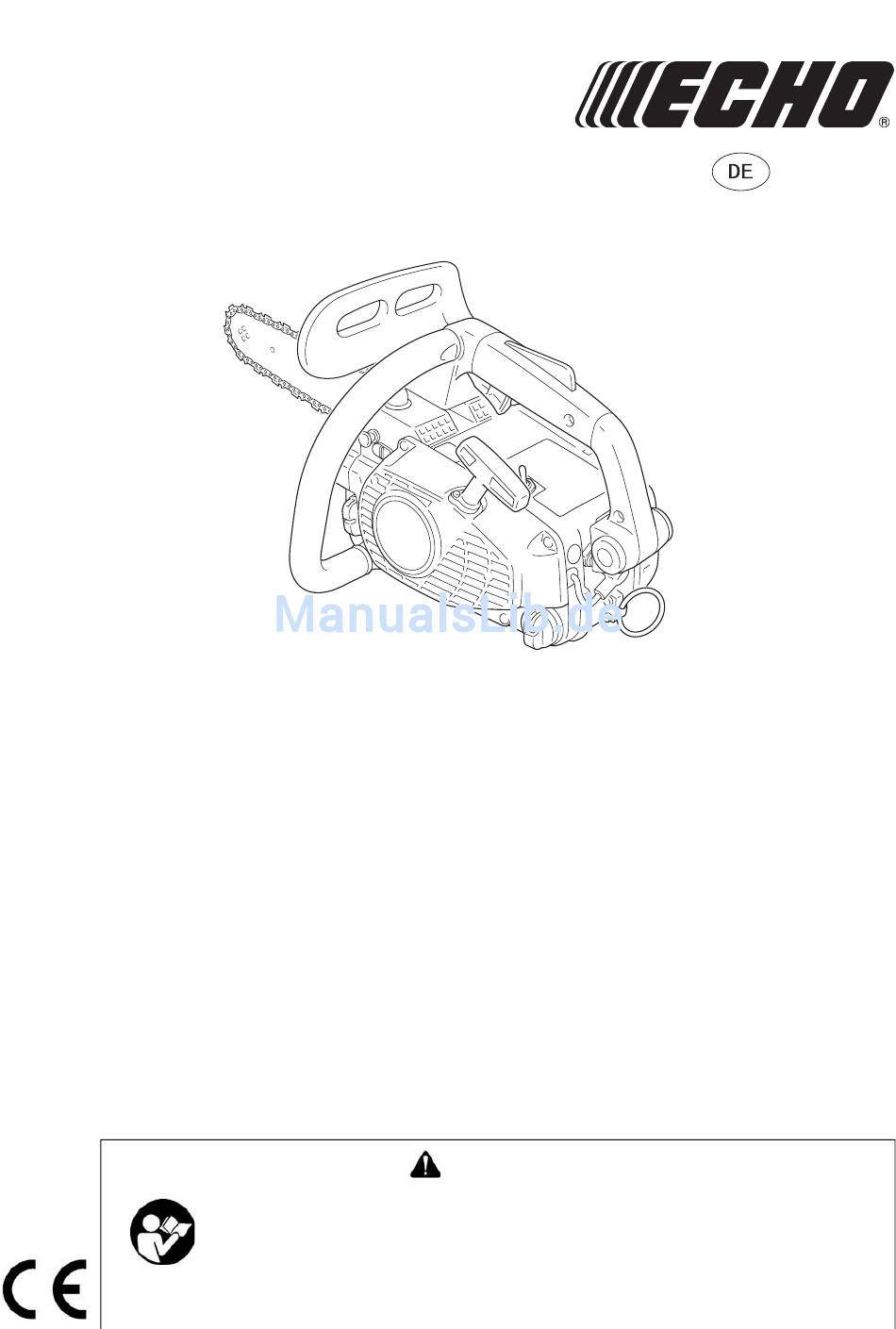

1Buchdeckel
BEDIENUNGSANLEITUNG
Diese Motorsäge ist speziell für die Baumpflege durch einen
geschulten Bediener ausgelegt.
Lesen Sie die Bedienungsanleitung sorgfältig durch, und
befolgen Sie die Sicherheitsregeln.
Andernfalls besteht das Risiko schwerer Verletzungen.
MOTORSÄGE
WARNUNG
DEUTSCH
CS-3000
CS-3400
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Echo CS-3000

Inhaltszusammenfassung für Echo CS-3000

  • Seite 1 1Buchdeckel DEUTSCH BEDIENUNGSANLEITUNG MOTORSÄGE CS-3000 CS-3400 WARNUNG Diese Motorsäge ist speziell für die Baumpflege durch einen geschulten Bediener ausgelegt. Lesen Sie die Bedienungsanleitung sorgfältig durch, und befolgen Sie die Sicherheitsregeln. Andernfalls besteht das Risiko schwerer Verletzungen.

  • Seite 2: Einführung

    Die Illustrationen enthalten unter Umständen optionale Ausrüstung und Zubehör, welche(s) nicht unbedingt zur serienmäßigen Ausrüstung gehört. Dieses Gerät wird mit nicht angebrachter Führungsschiene (Schwert) und Sägekette ausgeliefert. Bringen Sie Führungsschiene und Kette an. Wenn dieses Handbuch Anweisungen enthält, die Ihnen unklar erscheinen, wenden Sie sich an Ihren ECHO-Händler.

  • Seite 3: Inhaltsverzeichnis

    Zylinderrippen ......................32 Führungsschiene ......................32 Kettenrad ........................32 Vergaser ........................32 Automatische Ölpumpe ....................32 Lagerung........................... 33 Langfristige Lagerung (über 30 Tage) ................. 33 Entsorgungshinweise......................34 Technische Daten......................35 EG-Konformitätserklärung ....................36 Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte ......38...

  • Seite 4: Sicherheitsaufkleber Und Symbole

    Vergewissern Sie sich, dass der Sicherheitsaufkleber Die Gerätedarstellung im Abschnitt „Beschreibung" zeigt leserlich und verständlich ist, und befolgen Sie die Ihnen, an welcher Stelle er sich befindet. entsprechenden Sicherheitshinweise. Falls ein Aufkleber unleserlich geworden ist, bestellen Sie bei Ihrem ECHO-Händler einen neuen.

  • Seite 5: Richtlinien Zur Betriebssicherheit

    Richtlinien zur Betriebssicherheit 0. Motorsäge für die Baumpflege HINWEIS Ersetzen Sie die Führungsschiene oder die Sägekette nur durch Teile, die von ECHO zugelassen sind. Die Säge ist speziell für die Baumpflege ausgelegt, d. h. für die Arbeit oben in Bäumen, und darf bei solchen Arbeiten nur von geschulten Bedienern verwendet werden.
  • Seite 6 Verwendung der Motorsäge im Baum Eine Untersuchung von Unfällen mit diesen Sägen bei Baumpflegeeinsätzen zeigt als Hauptursache, dass sie unsachgemäß im Einhandbetrieb verwendet wurden. Bei der überwiegenden Mehrheit der Unfälle hatten die Bediener keine sichere Arbeitsposition eingenommen, in der sie beide Griffe der Säge halten konnten. Dies führt zu einer erhöhten Verletzungsgefahr, da der Bediener die Säge nicht fest im Griff hat, falls sie zurückschlägt, die Säge nicht unter Kontrolle hat, so dass diese leichter mit Kletterseilen und dem Körper...
  • Seite 7 3. Einhandbetrieb der Motorsäge Bediener dürfen Baumpflege-Motorsägen nicht im Einhandbetrieb verwenden, wenn die Arbeitsposition instabil ist, oder anstelle einer Handsäge beim Schneiden von Holz geringen Durchmessers an den Astenden. Baumpflege-Motorsägen dürfen nur dann im Einhandbetrieb verwendet werden, wenn der Bediener keine sichere Arbeitsposition einnehmen kann, in der ein Zweihandbetrieb möglich ist, und er seine Arbeitsposition mit einer Hand unterstützen muss und die Säge bei voll ausgestrecktem Arm, im rechten Winkel zum Körper des Bedieners und...

  • Seite 8: Allgemeine Sicherheitsregeln

    Machen Sie sich genauestens mit den Bedienelementen der Motorsäge und deren Handhabung vertraut. Das Nichtbefolgen dieser Anweisungen kann zu schweren Körperverletzungen führen. Bei Fragen oder Problemen wenden Sie sich bitte an Ihren ECHO-Händler. Körperliche Verfassung Arbeiten Sie nie mit einer Motorsäge, wenn Sie müde sind oder unter dem Einfluss von Alkohol oder Drogen stehen.

  • Seite 9: Kraftstoff

    Drücken Sie den Steckschlüssel nicht mit Kraft, da der Tankdeckel aus Kunststoff besteht. Kräftiges Drücken kann den Tankdeckel beschädigen. Sollte der Tankdeckel beschädigt sein, starten Sie den Motor nicht und besorgen Sie bei Ihrem ECHO-Händler ein Ersatzteil. 1. Öltankdeckel 2. Kraftstofftankdeckel A: Drehrichtung zum Lösen...

  • Seite 10: Starten Des Motors

    Starten des Motors GEFAHR Starten Sie die Motorsäge nicht hängend, da ein Start im Hängen die Säge in eine unsichere Position bringt und zu Verletzungen führen kann. Starten Sie die Motorsäge vorschriftsmäßig. Gehen Sie mind. 3 m von dort weg, wo Sie getankt haben, bevor Sie den Motor starten. Lassen Sie es nicht zu, dass andere Personen in der Nähe der Motorsäge sind, wenn Sie sie starten oder damit arbeiten.

  • Seite 11: Vorsichtsmaßnahmen Gegen Rückschlag

    Das Sägen mit Halbgas oder niedriger Motordrehzahl kann in schwierigen Situationen besser für die Kontrolle sein und dadurch ebenso die Wahrscheinlichkeit eines Rückschlags verringern. Beachten Sie die Hinweise zum Schärfen und Warten der Motorsäge. Benutzen Sie nur Austauschschwerter und -ketten, die von ECHO zugelassen sind.

  • Seite 12: Allgemeine Sicherheitshinweise

    Folgende mechanische Vibrationswerte können bei diesem Gerät zur leichteren Berechnung des A(8)-Werts als Richtwerte verwendet werden: MODELL Vorderer / Linker Handgriff (m/s Hinterer / Rechter Handgriff (m/s Nähre Informationen hierzu erhalten Sie bei Ihrem Händler oder auf der ECHO-Website: http:/ /www.echo-jpn.com/...

  • Seite 13: Gerätezustand

    Gerätezustand WARNUNG Nehmen Sie an der Motorsäge keinerlei Veränderungen vor. Verwenden Sie ausschließlich Ersatzteile und Zubehör, welche von ECHO für dieses Gerät zugelassen sind. Der Einsatz von ungeeignetem Zubehör kann sehr gefährlich sein und zu Gesundheitsschädigungen führen. Arbeiten Sie nie mit einer beschädigten, schlecht eingestellten oder nicht vollständig zusammengebauten Maschine.

  • Seite 14: Beschreibung

    Beschreibung 1. Luftfilterabdeckung - Deckt den Luftfilter ab. 12. Kraftstofftankdeckel - Verschließt den Kraftstofftank. 2. Vorderer Handschutz - Schutz zwischen vorderem 13. Startergriff - Der Griff des Starters zum Starten des Handgriff und der Sägekette, um die Hand vor Motors. Verletzungen zu schützen und die Maschine zu 14.

  • Seite 15: Zusammenbau

    Zusammenbau Montage der Führungsschiene und Kette WARNUNG Stoppen Sie zu Ihrer eigenen Sicherheit den Motor, bevor Sie die nachfolgenden Arbeiten ausführen. VORSICHT 1. Führen Sie alle Einstellungen bei kaltem Motor durch. 2. Tragen Sie immer Handschuhe, wenn Sie an der Kette arbeiten. 3.

  • Seite 16: Betrieb

    Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L-EGD Standard (ISO/CD13738), JASO FC, FD und ECHO Premium 50 : 1 Öl. - Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstofftank.

  • Seite 17: Kaltstart

    Kaltstart HINWEIS Ziehen Sie das Starterseil nicht bis zum Anschlag heraus. Lassen Sie den Startergriff nicht zum Gehäuse zurückschnappen. A: Startergriff 1. (Position der Kettenbremse: ACTIVATED / AKTIVIERT) 2. Stoppschalter (ON/EIN) 3. Choke-Knopf (CLOSE / GESCHLOSSEN) 4. Kraftstoffpumpe 5. Choke-Knopf (OPEN / OFFEN) Füllen Sie den Kraftstofftank mit Kraftstoff.

  • Seite 18: Falls Startprobleme Auftreten

    Falls Startprobleme auftreten WARNUNG Wird der Motor in dieser erhöhten Leerlaufeinstellung gestartet, beginnt sich die Sägekette zu drehen. Starten Sie den Motor erst bei aktivierter Kettenbremse. VORSICHT 1. Wenn Sie beim Anlassen den Halbgasknopf benutzen, lassen Sie die Bremse eingeschaltet. 2.

  • Seite 19: Warmstart

    Warmstart 1. (Position der Kettenbremse: ACTIVATED / AKTIVIERT) Vergewissern Sie sich, dass sich Kraftstoff und Kettenöl in den Tanks befindet. Drücken Sie den Handschutz nach vorn. (Position der Kettenbremse: ACTIVATED / AKTIVIERT) Stellen Sie den Stoppschalter nach vorn in die Position "RUN" (Betrieb). Halten Sie die Motorsäge sicher in der Hand.

  • Seite 20: Stoppen Des Motors

    HINWEIS Wenn der Motor nicht anhält, ziehen Sie den Choke-Knopf ganz heraus. Lassen Sie vor einem Neustart des Motors den Stoppschalter von einem zugelassenen ECHO-Händler prüfen und ggf. reaparieren. 1. Gashebel 2. Stoppschalter Lassen Sie den Gashebel los und den Motor im Leerlauf drehen.

  • Seite 21: Richtige Verwendung Der Kettenbremse

    Richtige Verwendung der Kettenbremse GEFAHR Eine Rückschlagbewegung ist sehr gefährlich. Rückschlag tritt auf, sobald die Spitze der Führungsschiene mit Holz oder einem anderen Gegenstand in Berührung kommt. Durch die Kettenbremse wird die Wahrscheinlichkeit einer Verletzung durch Rückschlag verringert. Überprüfen Sie vor jedem Einsatz die Kettenbremse auf optimale Funktion. HINWEIS Zur Übung: Schieben Sie beim Fällen eines kleinen Baums den vorderen Handschutz (Kettenbremshebel) nach vorn, um die Bremse einzurasten.

  • Seite 22: Überprüfung Der Bremsfunktion

    Lösen der Kettenbremse. Sobald der vordere Handschutz vollständig zum Bediener gezogen wird, ist die Kettenbremse gelöst. Wenn die Kette nicht sofort stoppt, lassen Sie die Säge von Ihrem ECHO-Händler reparieren. Automatische Kettenbremse WICHTIG Beim Überprüfen der Funktion der automatischen Kettenbremse verwenden Sie ein Material mit ähnlicher Oberfläche wie Holz, damit die Sägekette nicht beschädigt wird.

  • Seite 23: Anweisungen Zum Sägen

    Anweisungen zum Sägen GEFAHR Achten Sie darauf, dass die Spitze der Führungsschiene bei laufendem Motor keine Gegenstände berührt, um einen Rückschlag zu vermeiden. Allgemeines Eine Motorsäge darf immer nur von einer Person bedient werden. Es ist zeitweise schon schwer genug, die eigene Sicherheit zu gewährleisten. Deshalb sollten Sie nicht auch noch die Verantwortung für eine Hilfskraft übernehmen.

  • Seite 24: Fällen Eines Baums

    Fällen eines Baums Ein fallender Baum kann schwere Schäden verursachen, wenn er auf ein Fahrzeug, ein Gebäude, einen Zaun, eine Stromleitung oder einen anderen Baum fällt. Ein Baum kann so gefällt werden, dass er dorthin fällt, wo er später liegen soll. Zuerst müssen Sie also festlegen, wohin er fallen soll! Vor dem Sägen müssen Sie alle Hindernisse um den Baum herum aus dem Weg räumen.

  • Seite 25: Entasten

    Entasten WARNUNG Das Entasten eines Baums in der Nähe einer Starkstromleitung kann zu Stromschlägen führen. Schalten Sie immer die Stromversorgung aus, bevor Sie mit der Arbeit beginnen. VORSICHT Nicht über Brusthöhe sägen. Das Entasten eines gefallenen Baums ähnelt dem Zerkleinern. Entasten Sie niemals einen Baum, auf dem Sie stehen.

  • Seite 26: Zug Und Druck Bei Holz

    Zug und Druck bei Holz WARNUNG Verwenden Sie den Halbgasknopf niemals zum Sägen. VORSICHT Wenn Sie die Auswirkungen von Zug und Druck falsch eingeschätzt haben und von der falschen Seite aus sägen, verklemmt sich die Führungsschiene und Kette im Holz. Wenn Sie mit eingeklemmter Kette Gas geben, wird die Kupplung beschädigt.

  • Seite 27: Anweisungen Zu Pflege Und Wartung

    Anweisungen zu Pflege und Wartung Komponente Wartung Seite Vor der Verwendung Monatlich Luftfilter Reinigen / ersetzen • Kraftstoffsystem Überprüfen • Kraftstofffilter Überprüfen / reinigen / ersetzen • Ölfilter Überprüfen / reinigen / ersetzen • Zündkerze Überprüfen / reinigen / justieren / ersetzen •...

  • Seite 28: Behebung Von Betriebsstörungen

    Motor lässt Kraftstoff am Kein Kraftstoff am Kraftstofffilter verstopft Reinigen oder ersetzen sich starten Vergaser Vergaser Kraftstofffleitung verstopft Reinigen Vergaser ECHO-Händler um Rat fragen Kraftstoff am Kein Kraftstoff am Vergaser ECHO-Händler um Rat Zylinder Zylinder fragen Schalldämpfer mit Kraftstoffgemisch zu fett Choke öffnen...

  • Seite 29: Schärfen Der Sägekette

    Schärfen der Sägekette WARNUNG Schalten Sie den Motor aus, bevor Sie mit dem Schärfen der Kette beginnen. Tragen Sie immer Handschuhe, wenn Sie an der Kette arbeiten. VORSICHT Die folgenden Fehler erhöhen das Risiko eines Rückschlags erheblich. 1) Feilwinkel zu groß 2) Frontwinkel zu klein 3) Durchmesser der Feile zu klein 4) Tiefenbegrenzer zu groß...
  • Seite 30 Feilenhalter, Flachfeile und Tiefenlehre. Wenn Sie die richtige Rundfeile (4,0 mm) und einen Feilenhalter verwenden, können Sie leichter gute Feilergebnisse erzielen. Bei Ihrem ECHO-Händler erhalten Sie alle Informationen zu erforderlichen Werkzeugen und geforderten Abmessungen. 1. Kette feststellen – vorderen Handschutz nach vorne drücken.

  • Seite 31: Wartung

    Wartung Bei Fragen oder Problemen wenden Sie sich bitte an Ihren ECHO-Händler. Luftfilter 1. Luftfilterabdeckung 2. Luftfilter Überprüfen Sie diesen Punkt vor jeder Verwendung. Lösen Sie die Schraube, und entfernen Sie Luftfilterabdeckung und Luftfilter. Wischen Sie Schmutz vom Filterelement ab bzw. reinigen Sie mit Druckluft, oder ersetzen Sie den Luftfilter.

  • Seite 32: Zylinderrippen

    Verstopfte Kühlrippen haben eine schlechte Motorkühlung zur Folge. Beseitigen Sie Schmutz und Staub zwischen den Kühlrippen, damit die Kühlluft ungehindert zirkulieren kann. Führungsschiene HINWEIS Ersetzen Sie die Führungsschiene oder die Sägekette nur durch Teile, die von ECHO zugelassen sind. 1. Nut 2. Ölbohrung 3. Führungsschiene 4.

  • Seite 33: Lagerung

    Lagerung Langfristige Lagerung (über 30 Tage) WARNUNG Lagern Sie es nicht dort, wo sich Kraftstoffdämpfe sammeln oder an offene Funken geraten können. HINWEIS Bewahren Sie diese Bedienungsanleitung gut auf, damit Sie auch zu einem späteren Zeitpunkt etwas nachlesen können. Lagern Sie das Gerät ohne Vorbereitung auf die Lagerung nicht länger als 30 Tage. Gehen Sie wie folgt vor: 1.

  • Seite 34: Entsorgungshinweise

    Kunststoffteile unter Einhaltung der gesetzlichen Vorschriften Ihres Landes. Kennzeichnung Werkstoff >PA6-GF< Nylon 6 - Glasfaser >PP-GF< Polypropylen - Glasfaser >PE-HD< Polyethylen Wenn Sie Fragen zur korrekten Entsorgung von Altöl oder Kunststoffteilen haben, setzen Sie sich bitte mit Ihrem ECHO-Fachhändler in Verbindung.

  • Seite 35: Technische Daten

    Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. 50 : 1 (2 %) Öl nach ISO-L-EGD Standard (ISO/ CD13738), JASO FC, FD und ECHO Premium 50 : 1 Öl. Öl (Sägekettenöl) Spezielles Sägekettenöl oder Motoröl Schneidlänge: Alle angegebenen Schneidlängen der Führungsschiene...

  • Seite 36: Eg-Konformitätserklärung

    KIORITZ CORPORATION 7-2 SUEHIROCHO 1-CHOME OHME, TOKIO 198-8711 JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: TRAGBARE MOTORSÄGE Marke: ECHO Typ: folgendem entspricht: * Anforderungen der Maschinenrichtlinie 98/37/EC (1998) (Verwendung von harmonisierter NormISO 11681-2) und „CE-Zulassung" erteilt Nr. BM 60003256 0001 wurde durchgeführt bei der gemeldeten Stelle deutschen Rechts:...
  • Seite 37 KIORITZ CORPORATION 7-2 SUEHIROCHO 1-CHOME OHME, TOKIO 198-8711 JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: TRAGBARE MOTORSÄGE Marke: ECHO Typ: folgendem entspricht: * Anforderungen der Maschinenrichtlinie 98/37/EC (1998) (Verwendung von harmonisierter NormISO 11681-2) und „CE-Zulassung" erteilt Nr. BM 60003985 0001 wurde durchgeführt bei der gemeldeten Stelle deutschen Rechts:...

  • Seite 38: Gewährleistungs- Und Garantiebestimmungen Für Echo- Motorgeräte

    Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte...
