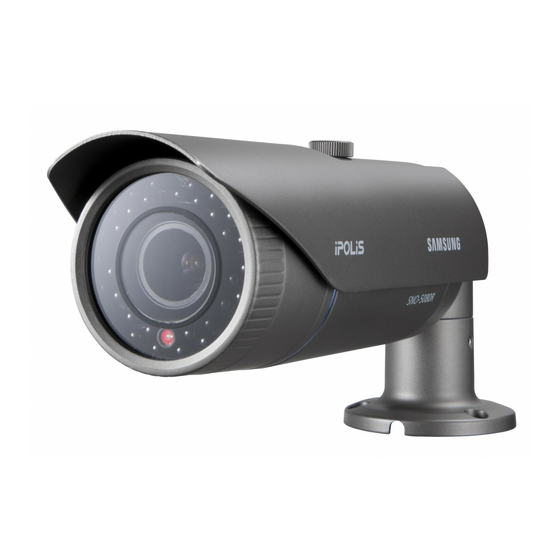

Samsung SNO-5080R Benutzerhandbuch

Samsung SNO-5080R Benutzerhandbuch

Netzwerkkamera
Vorschau ausblenden Andere Handbücher für SNO-5080R:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
NETZWERKKAMERA
Benutzerhandbuch
SNO-5080R

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung SNO-5080R

Inhaltszusammenfassung für Samsung SNO-5080R

  • Seite 1 NETZWERKKAMERA Benutzerhandbuch SNO-5080R...
  • Seite 2 Garantie Falls das Produkt unter normalen Umständen nicht ordnungsgemäß funktioniert, geben Sie uns bitte Bescheid. Das Problem wird vom Samsung Techwin Kostenlos gelöst. Die Garantieperiode ist 3 Jahre. Die Folgenden sind jedoch von dieser Garantie ausgeschloßen: • Zum Beispiel funktioniert das System nicht normal, weil Sie Programme ausgeführt haben, die mit der Systembedienung nicht kompatibel sind.

  • Seite 3: Übersicht

    übersicht WICHTIGE SICHERHEITSHINWEISE 1. Lesen Sie diese Anweisungen. 2. Bewahren Sie sie auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Reinigen Sie es nur mit einem trockenen Lappen. 7.

  • Seite 4: Erklärung Der Graphischen Symbole

    übersicht WARNUNG SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDS ODER ELEKTROSCHOCKS ZU REDUZIEREN. STECKEN SIE KEINE METALLGEGENSTÄNDE DURCH DIE BELÜFTUNGSSCHLITZE ODER ANDERE ÖFFNUNGEN DER AUSRÜSTUNG. Schützen Sie das Gerät vor Flüssigkeitsspritzern und Tropfen. Stellen Sie keine mit Flüssigkeiten gefüllten Behälter auf dem Gerät ab (z.

  • Seite 5: Trennung Des Geräts

    Klasse nbauart Ein Gerät der KLASSE sollte nur an einen NETZ-Anschluss mit Schutzerdung angeschlossen werden. Trennung des Geräts Trennen Sie den Hauptstecker vom Gerät, wenn dieser beschädigt ist. Und wenden Sie sich bitte für die Reparatur an einen Fachmann in Ihrer Nähe. Außerhalb der USA könnte ein HAR-Code verwendet werden.
  • Seite 6 übersicht Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch.  Stellen sie das Gerät nicht auf eine unebene Fläche.  Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus, stellen Sie es nicht in der Nähe von Heizgeräten oder in sehr kalten Bereichen auf. ...

  • Seite 7: Inhaltsverzeichnis

    INHALTE ÜBERSICHT Wichtige Sicherheitshinweise Produkt-Funktionen Empfohlene PC-Spezifikationen Lieferumfang Auf Einen Blick Für die Einstellung des INSTALLATION & Zoomfaktors oder der Bildschärfe VERBINDUNG Anschluss an Andere Geräte NETZWERKVERBINDUNG Direktes Verbinden der Kamera an das LAN UND KONFIGURATION Verbinden der Kamera Direkt mit Einem DHCP Basierten DSL/ Kabelmodem Die Kamera Direkt mit Einem...
  • Seite 8 übersicht WEB VIEWER Verbindung mit der Kamera Anmelden Installieren der Silverlight Runtime Den Live-Bildschirm Benutzen Konfiguration SETUP-BILDSCHIRM Video-Setup Netzwerk-Setup Ereigniss-Setup System-Setup Spezifikationen ANHANG Produktansicht Fehlersuche Open Source Announcement GPL/LGPL Software License 8_ übersicht...

  • Seite 9: Produkt-Funktionen

    PRODUKT-FUNKTIONEN • HD Videoqualität • Multi-Übertragung Dieser Netzwerk Encoder kann Videos in verschiedenen Auflösungen und Qualitäten über verschieden Codecs gleichzeitig anzeigen.  MPEG-4 Video kann jedoch nicht auf einer Webseite wiedergegeben werden. Verwenden Sie CMS- Software, wenn Sie das Video auf einer Webseite wiedergeben möchten. •...

  • Seite 10: Lieferumfang

    übersicht LIEFERUMFANG Überprüfen Sie bitte, ob in der Produktverpackung die Kamera und alle Zubehörteile enthalten sind. Produktdesign Bezeichnung Menge Beschreibung Benutzerhandbuch, Installations S/W DVD, CMS S/W DVD Kurzanleitung Schablone Installationsanleitung des Produkts Selbstdrehende Schraube Zur Montage an die Wand oder Decke Wird für die Einstellung der L-förmiger Schraubenschlüssel Kameraausrichtung verwendet...

  • Seite 11: Auf Einen Blick

    AUF EINEN BLICK Vorderseite Bezeichnung Beschreibung Sonnenschutz Schützt die Kamera vor direkter Sonneneinstrahlung Sonnenschutz Dient der Befestigung des Sonnenschutzes an der Kamera Halterung An den Monitor anschließen, um das von der Kamera übertragene Video Video Ausgang betrachten zu können. Zum Zurücksetzen der Kameraeinstellungen auf die Standardeinstellungen. Halten Sie sie ungefähr 5 Sekunden lang gedrückt, damit die Systemanzeige ausgeschaltet und das System neu gestartet wird.

  • Seite 12: Rückseite

    übersicht Rückseite Bezeichnung Beschreibung Stromanschluss Zum Anschlus des Stromkabels. Netzwerkanschluss Wird zum Anschließen eines PoE- oder LAN-Kabels verwendet. ARM-OUT WHITE : Anschluss für Audioausgabe. ARM-IN BLUE : Anschluss für Audioeingang. I/O Port GRAY : Gewöhnlicher Port für die Verbindung der Ausgabe A-COM des Alarmsignals.

  • Seite 13: Installation & Verbindung

    installation & verbindung FÜR DIE EINSTELLUNG DES ZOOMFAKTORS ODER DER BILDSCHÄRFE 1. Die vordere Abdeckung wie dargestellt abnehmen. 2. Den Zoom/Fokus Hebel vorsichtig lösen. 3. Den Zoom/Fokus Hebel auf WEITWINKEL (NAH) oder entsprechend TELE (ENTFERNT) einstellen. 4. Anschließend den Zoom/Fokus Hebel festziehen, um die eingestellte Position fest einzustellen.

  • Seite 14: Anschluss An Andere Geräte

    installation & verbindung ANSCHLUSS AN ANDERE GERÄTE Energie Ethernet Anschluss am Monitor Das Test Monitorkabel verwenden, um den Videoausgang der Kamera mit dem Videoeingang des Monitors zu verbinden.  Zu Beginn der Kamerainstallation können Sie die Kamera am Monitor anschliessen um die Verbindung zu überprüfen.

  • Seite 15: Ethernet-Verbindung

    Ethernet-Verbindung Verbinden Sie das Ethernetkabel mit dem lokalen Netzwerk oder dem Internet. Stromversorgung. Verwenden Sie einen Schraubenzieher, um die verschiedenen Leitungen (+, –) des Stromkabels an die entsprechenden Stromanschlüsse der Kamera anzuschließen.  Achten Sie beim Anschluss des Stromkabels darauf, Plus- und Minuspol nicht zu vertauschen. Sie können ebenfalls einen Router verwenden, der die Funktion PoE (Stromversorgung über Ethernet) unterstützt, um die Kamera mit Strom zu versorgen.

  • Seite 16: Netzwerkverbindung Und Konfiguration

    netzwerkverbindung und konfiguration Sie können die Netzwerkeinstellungen gemäß Ihrer Netzwerkkonfigurationen einrichten. DIREKTES VERBINDEN DER KAMERA AN DAS LAN Anschluss an die Kamera von einem lokalen PC im LAN 1. Starten sie einen Internetbrowser am lokalen PC. 2. Geben sie die IP-adresse der kamera in die adressenleiste des browsers ein. Kamera Switch INTERNET...

  • Seite 17: Verbinden Der Kamera Direkt Mit Einem Dhcp Basierten Dsl/Kabelmodem

    VERBINDEN DER KAMERA DIREKT MIT EINEM DHCP BASIERTEN DSL/KABELMODEM INTERNET DSL/Kabel modem Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) 1. Benützen Sie das LAN-Crosskabel um das Netzwerkkabel direkt am PC anzuschliessen. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 18: Die Kamera Direkt Mit Einem Pppoe-Modem Verbinden

    netzwerkverbindung und konfiguration DIE KAMERA DIREKT MIT EINEM PPPoE-MODEM VERBINDEN INTERNET PPPoE modem Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) 1. Benützen Sie das LAN-Crosskabel um das Netzwerkkabel direkt am PC anzuschliessen. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 19: Verbinden Der Kamera An Einen Breitband-Router Über Das Pppoe/Kabelmodem

    VERBINDEN DER KAMERA AN EINEN BREITBAND- ROUTER ÜBER DAS PPPoE/KABELMODEM Das ist für eine kleine Netzwerkumgebung wie zum Beispiel Eigenheime, SOHO und gewöhnliche Geschäfte. Kamera INTERNET PPPoE oder PPPoE oder Breitband- Kabelmodem Kabelmodem Externer Fern-PC Router Kamera DDNS-Server (Datenzentrum, KOREA) Lokaler PC Konfigurieren der Netzwerkeinstellungen des an einen Breitband- Router...

  • Seite 20: Schaltflächen Des Ip-Installationsprogramms

    netzwerkverbindung und konfiguration SCHALTFLÄCHEN DES IP-INSTALLATIONSPROGRAMMS Bezeichnung Beschreibung Modellname der verbundenen Kamera. Device Name Klicken Sie auf die Spalte, um die Liste nach Modellnamen zu sortieren. Wenn Sie jedoch während einer Suche darauf klicken, wird die Suche gestoppt. Für den aktuellen Verbindungsstatus des Netzwerkes wird entweder Mode <Static>...

  • Seite 21: Einstellung Der Statischen Ip

    Bezeichnung Beschreibung DDNS URL-Adresse für den externen Zugriff vom Internet aus. Diese wird jedoch von der <IP Address> der Kamera ersetzt, wenn die DDNS-Registrierung fehlschlug. IPv4 Sucht nach Kameras mit der Einstellung IPv4. IPv6 Sucht nach Kameras mit der Einstellung IPv6. Sucht nach Kameras, die zurzeit mit dem Netzwerk verbunden sind.
  • Seite 22 netzwerkverbindung und konfiguration 3. Geben Sie die nötigen Informationen in dem Fenster <Address> an. • MAC (Ethernet) Address : Die MAC- (Ethernet) Adresse der verwendeten Kamera wird automatisch eingerichtet. Sie müssen sie also nicht manuell eingeben.  Sie können die statistischen IP- Einstellungen konfigurieren, nur wenn Sie DHCP auswählen.

  • Seite 23: Automatische Netzwerkeinstellung

     Das voreingestellte Passwort kann einem Hacker angriff ausgesetzt sein. Es wird daher empfohlen, das Passwort nach der Installation zu ändern. Beachten Sie, dass für die Sicherheit und andere durch ein unverändertes Passwort verursachte Probleme der Benutzer die Verantwortung trägt. 6.

  • Seite 24: Einstellung Der Dynamischen Ip

    netzwerkverbindung und konfiguration 3. Geben Sie das Kennwort ein. Es handelt sich um das Kennwort zum Anmelden des Benutzers „admin“, der auf die Kamera zugreift. Das Standardkennwort lautet „4321“.  Das voreingestellte Passwort kann einem Hacker angriff ausgesetzt sein. Es wird daher empfohlen, das Passwort nach der Installation zu ändern.

  • Seite 25: Portbereichweiterleitung Konfigurieren (Port Mapping)

    PORTBEREICHWEITERLEITUNG KONFIGURIEREN (PORT MAPPING) Wenn Sie einen Breitband-Router mit verbundener Kamera installiert haben, müssen Sie die Weiterleitung des Portbereichs für den Breitband-Router einstellen, damit auch ein entfernter Computer auf die verbundene Kamera zugreifen kann. Manuelle Portbereichweiterleitung 1. Wählen Sie aus dem Einstellungsmenü des Breitband-Routers <Applications &...
  • Seite 26 netzwerkverbindung und konfiguration Einstellen des Portweiterleitungsbereichs für mehrere Netzwerkkameras Wenn mehrere Netzwerkkamera an einen Breitband-Routergerät angeschlossen ist, sollten Sie den TCP 943 -Port des Routers am TCP 943-Port der angeschlossenen Kamera weiterleiten.  Wenn Sie den TCP 943 Anschluss des Routers nicht richtig einstellen, können Sie kein Videostream von der Webseite der Kamera empfangen.

  • Seite 27: Von Einem Gemeinsamen Lokalen Pc Eine Verbindung Zu Der Kamera Herstellen

    VON EINEM GEMEINSAMEN LOKALEN PC EINE VERBINDUNG ZU DER KAMERA HERSTELLEN 1. Führen den IP-Installer aus. Es wird nach verbundenen Kameras gesucht und eine entsprechende Liste angezeigt. 2. Doppelklicken Sie auf eine Kamera, um auf sie zuzugreifen. Der Internetbrowser wird gestartet und stellt eine Verbindung zu der Kamera her.

  • Seite 28: Web Viewer

    web viewer VERBINDUNG MIT DER KAMERA Sie würden, normalerweise, 1. Starten Sie den Internetbrowser. 2. Die IP-Adresse der Kamera in die Adresszeile eingeben. bsp) • IP Addresse (IPv4) : 192.168.1.100  http://192.168.1.100 - Der Anmeldedialog sollte erscheinen. • IP Adresse (IPv6) : 2001:230:abcd: ffff:0000:0000:ffff:1111 ...

  • Seite 29: Anmelden

    Sie die geänderte IP-Adresse einfach überprüfen, wenn Sie versuchen auf das Gerät zuzugreifen. Zum Hinzufügen der IP-Adresse des <DDNS> -Servers, besuchen Sie www.samsungipolis. com und registrieren Sie Ihr Gerät, und stellen Sie die DDNS-Option auf <Samsung DDNS> ein, bevor Sie die Bunutzer-ID für den DDNS-Server eingeben. ANMELDEN Die voreingestellte Benutzer-ID ist „admin“...

  • Seite 30: Installieren Der Silverlight Runtime

    web viewer Diese Netzwerkkamera benutzt Microsoft Silverlight zur Anzeige des Videos. INSTALLIEREN DER SILVERLIGHT RUNTIME Wenn Ihr PC Silverlight Runtime nicht installiert hat oder nur eine ältere Version, werden Sie automatisch auf die Silverlight Runtime Installationsseite weitergeleitet, wenn sie auf den Web Viewer zugreifen.
  • Seite 31 5. Nach Abschluss klicken Sie <Close>. 6. Schließen und starten Sie den Webbrowser neu und versuchen Sie den Web Viewer aufzurufen. Wenn Silverlight Runtime ordnungsgemäß installiert ist, werden Sie den Live-Bildschirm sehen.  Für eine normale Installation stellen sie die Einstellungen für das Blockieren von Popups wie folgt ein: bsp) Internet Explorer ...

  • Seite 32: Den Live-Bildschirm Benutzen

    web viewer DEN LIVE-BILDSCHIRM BENUTZEN Bezeichnung Beschreibung Überwachen Gehen Sie zum Überwachungsbildschirm. Setup Gehen Sie zum Setup-Bildschirm. Viewer-Bildschirm Gibt das Live-Video auf dem Bildschirm wieder. Alarm-Ausgang Aktivieren Sie den Port für den Alarmausgang Verbirgt die Alarmanzeige in der Nähe des Randes des Viewer Bildschirms. ...

  • Seite 33: Den Schnappschuss Aufnehmen

    Bezeichnung Beschreibung Bildschirmoptimierung, Der Bildschirm wird auf die optimale Größe gebracht, das Symbol für die Vollbildanzeige Vollbildanzeige wird am Live-Bildschirm angezeigt. Aufnahme Speichert den Schnappschuss als Bilddatei im .bmp Format. Sie können einen Profiltyp in <Video Profil> im <Video> Setupmenü auswählen. Videoformat M Wenn die Meldung „Ungültiger Codec“...

  • Seite 34: Setup-Bildschirm

    setup-bildschirm KONFIGURATION Sie können das Video, Netzwerk, Ereignis und Systemstandardeinstellungen der Kamera im Netzwerk konfigurieren. 1. Klicken Sie [Setup ( )] im Live-Bildschirm. 2. Der Setup-Bildschirm erscheint. VIDEO-SETUP Video Profil 1. Wählen Sie die Registerkarte <Video )> aus dem Setup-Menü. 2.
  • Seite 35 Ein Videoprofil hinzufügen. Sie können so viele codecs wie notwendig hinzufügen, sodass eine Vielfalt an Profilen je nach Aufnahmebedingungen angewendet werden kann. 1. Wählen sie eine profilnummer aus. 2. Geben sie einen namen und wählen sie ein codec aus. 3. Legen sie die umstände fest unter welchen der codec angewendet werden wird. 4.
  • Seite 36 setup-bildschirm Video Setup 1. Wählen Sie die Registerkarte <Video ( )> aus dem Setup-Menü. 2. Klicken Sie <Video Setup>. 3. Wählen Sie einen <Videoquelle> Modus. • Modus Flip : Drehen Sie das von der Kamera aufgenommene Bild herum. • Spiegel Modus : Drehen Sie das von der Kamera aufgenommene Bild horizontal.

  • Seite 37: Kameraeinstellungen

    4. Klicken Sie auf [Anwenden ( wenn Sie die Einstellungen vorgenommen haben. SSDR (Samsung Super Dynamic Range) Setup In einer Szene mit starkem Unterschied zwischen hell und dunkel, können Sie die Helligkeit des dunklen Bereichs separat erhöhen um die allgemeine Heiligkeit zu regulieren.
  • Seite 38 setup-bildschirm • Manual : Regelt die Rot- und Blauanteile des Kamera-Videos manuell. • AWC : Regelt die Farben des Kamera-Videos um eine Optimierung entsprechend der Lichtverhältnisse und des Bildschirmmodus zu erreichen. • Außen : Die Videofarben der Kamera werden automatisch für die Aussenumgebung optimiert.
  • Seite 39  Beim Nachtbetrieb, wird diese Funktion nur aktiviert, wenn der eingehende Höhepunkt einen gewissen Bereich in einer niedrigen Kontrastumgebung überschreitet.  Beim Nachtbetrieb funktioniert HLC nicht in zu hellen oder zu dunklen Szenen.  Die Gegenlicht Funktion steht IR-Modus nicht zur Verfügung. Einst Belichtung Sie können den Belichtungspegel der Kamera anpassen.
  • Seite 40 setup-bildschirm Einst. Spezial 1. Wählen Sie <Spezial> aus. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Tag/nacht : Sie können den Modus wechseln um den Schwarz/Weiß- Pegel und die Farben anzupassen. - Color : Stellt das Videobild immer in Farbe dar.
  • Seite 41 OSD Setup 1. <OSD> auswählen. 2. Jeden Menüpunkt auswählen und richtig einstellen. • Titel kam : Mit Hilfe der alphanumerischen Zeichen aus der Liste den gewünschten Namen in das Feld eingeben.  Der Name kann aus bis zu 15 Zeichen bestehen. •...

  • Seite 42: Netzwerk-Setup

    setup-bildschirm NETZWERK-SETUP Schnittstelle 1. Wählen Sie die Registerkarte <Netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <Schnittstelle>. 3. Stellen Sie <Schnittstelle> und <IPv6 Setup> wie notwendig ein. • IP-Typ : Wählen Sie einen IP- Verbindungs-Typ. - Manuell : Legen Sie IP Addresse, Subnetmaske, Gateway, DNS1, und DNS2 fest.
  • Seite 43 Die Standardeinstellung ist 80 (TCP). • VNP port : Legen Sie einen Port fest, der zur Übertragung von Videosignalen mit Hilfe der Samsung-Protokolle verwendet wird. • RTSP port : Wird verwendet, um Videos im RTSP-Modus zu übertragen; die Standardeinstellung ist 554.

  • Seite 44: Registrierung Unter Ddns Vornehmen

    2. Klicken Sie auf <DDNS>. 3. Wählen Sie <DDNS>. 4. Geben Sie entsprechend des ausgewählten Typs die DDNS-Angaben ein. • Samsung DynDNS : Wählen Sie diese Option, wenn Sie den von Samsung Techwin zur Verfügung gestellten DDNS-Server benutzen. • Öffentliche DynDNS : Wählen Sie einer der verfügbaren Öffentlichen DDNS-Server aus, wenn Sie einen Öffentlichen DDNS-Server benutzen.
  • Seite 45 7. Klicken Sie auf [REGISTRATION]. Das Produkt wird zu der Produktliste hinzugefügt, die Sie überprüfen können. Über das Kamera-Setup eine Verbindung zu Samsung DDNS herstellen 1. Stellen Sie im DDNS-Setup <DDNS> auf <Samsung DynDNS>. 2. Geben Sie den <Hostname> ein, dass Sie bei der Registrierung des Produkts auf der DDNS-Seite festgelegt haben.

  • Seite 46: Ip-Entstörung

    setup-bildschirm Öffentliches DDNS in Kameraeinstellungen Konfigurieren 1. Öffnen Sie die Seite der DDNS-Einstellungen und wählen Sie <Öffentliche DynDNS> für <DDNS> aus. 2. Geben Sie der entsprechenden Hostname der Seite, das Benutzerkennwort und Passwort ein. 3. Klicken Sie auf die Taste [Anwenden ( Wenn die Verbindung ordnungsgemäß...
  • Seite 47 Sie können ein sicheres Verbindungssystem oder ein öffentliches Zertifikat zu diesem Zweck auswählen. 1. Wählen Sie die Registerkarte <Netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <SSL>. 3. Wählen Sie ein sicheres Verbindungssystem aus.  Um über den HTTPS-Modus auf eine Kamera zuzugreifen, müssen Sie die IP-Adresse wie folgt eingeben: https://<Kamera_IP>.

  • Seite 48: Ereigniss-Setup

    setup-bildschirm EREIGNISS-SETUP FTP / E-mail Sie können die Einstellungen des FTP-/E-mail-Servers so konfigurieren, dass Sie die Bilder, die auf Ihrer Kamera gespeichert sind, auf den Computer übertragen können, wenn ein Ereignis auftritt. 1. Wählen Sie aus dem Setup-Menü die Registerkarte <Ereigniss ( )>.
  • Seite 49 - Absender : Geben Sie die E-Mail-Adresse des Absenders ein. Wenn Sie eine falsche Absenderadresse eingeben, wird die E-Mail vom E-Mail-Server eventuell als SPAM eingestuft und nicht verschickt. - Betreff : Geben Sie einen Betreff für Ihre E-Mail ein. - Textfeld : Geben Sie den Text Ihrer Nachricht ein. Fügen Sie der E-Mail die Alarmbilder hinzu.
  • Seite 50 setup-bildschirm Videoanalyse 1. Wählen Sie aus dem Setup-Menü die Registerkarte <Ereigniss ( )>. 2. Klicken Sie auf <Videoanalyse>. Einstellen der Bewegungserkennung 1. Einen Bewegungserkennungsmodus auswählen. 2. Die Verwendung der Bewegungserkennung festlegen. 3. Einen Empfindlichkeitslevel für die Bewegungserkennung auswählen. 4. Den Cursor an einem Punkt im Video platzieren und an die gewünschte Stelle ziehen.
  • Seite 51 Einstellen der Intelligenten Video-Analyse 1. Einen Modus für die Intelligente Video- Analyse auswählen. 2. Festelegen, ob die Intelligente Video- Analyse verwendet werden soll. 3. Die Ereignisregeln festlegen.  Es können insgesamt 3 Regeln, einschließlich für die virtuelle Linie und den festgelegten Bereich, eingestellt werden.
  • Seite 52 setup-bildschirm Zwei oder mehr Objekte überlappen oder ein Objekt teilt sich in mehrere Teile auf. Das Objekt ist zu schnell (für eine korrekte Erkennung muss sich ein Objekt in den überlappenden Bereichen der aneinander angrenzenden Rahmen befinden). Reflexionen / Unschärfe / Schatten aufgrund starken Lichteinfalls, wie direkte Sonneneinstrahlung, Beleuchtung oder Scheinwerfer.
  • Seite 53 4. Wählen Sie eine gewünschte <Regel für festgel. Bereich>.  Sie können bis zu 3 Ereignisregeln für den festgelegten Bereich festlegen. • EINTRITT : Wenn ein sich bewegendes Objekt den festgelegten Bereich durchquert oder in ihn eintritt, so wird dieses Ereignis entdeckt. •...
  • Seite 54 setup-bildschirm Zeitplan Sie können die Einstellungen so vornehmen, dass ein Ereignis zu einem geplanten Zeitpunkt entdeckt wird, unabhängig von dem tatsächlichen Auftreten des Ereignisses. 1. Wählen Sie aus dem Setup-Menü die Registerkarte <Ereigniss ( )> tab. 2. Klicken Sie auf <Zeitplan>. Den Timer für Ereignisse einstellen 1.

  • Seite 55: System-Setup

    SYSTEM-SETUP Produktinformation 1. Wählen Sie aus dem Setup-Menü die Registerkarte <System ( )> aus. 2. Klicken Sie auf <Produktinformation>. 3. Überprüfen Sie die Kamerainformationen oder geben Sie Einzelheiten bezüglich Ihrer Netzwerkumgebung an. • Gerätename : Den Gerätenamen eingeben, der auf dem Live Screnn angezeigt wird.
  • Seite 56 setup-bildschirm • Einstellung der Systemzeit : Legen Sie das Datum und die Zeit fest, die für Ihr System angewendet werden. - Manuell : Legen Sie die Zeit manuell fest. - Mit dem NTP-Server Synchronisieren : Die Zeit wird mit der Zeit der festgelegten Serveradresse synchronisiert.
  • Seite 57 Aktualisierung / Neustart 1. Wählen Sie aus dem Setup-Menü die Registerkarte <System ( )> aus. 2. Klicken Sie auf <Aktualisierung / Neustart>. 3. Wählen Sie einen bestimmten Menüpunkt und stellen Sie ihn entsprechend ein. • Upgraden : Führt eine Systemaktualisierung durch. •...
  • Seite 58 setup-bildschirm Aktuelle Einstellungen speichern und die Einstellungen des Backups wiederherstellen 1. Klicken Sie auf [Backup]. Das „Speichern unter“-Dialogfeld erscheint. 2. Wählen Sie einen Backup-Pfad mit einem ordnungsgemäßen Dateinamen und klicken Sie auf [Save]. Die Backup-Datei wird unter dem festgelegten Pfad und in dem Format „.bin“...
  • Seite 59 Protokoll Sie können das System- oder das Ereignisprotokoll überprüfen. 1. Wählen Sie aus dem Setup-Menü die Registerkarte <System ( )> aus. 2. Klicken Sie auf <Protokoll>. 3. Wählen Sie einen Protokolltyp aus. • Syslog : Sie können anhand der Systemprotokolle nachprüfen, an welcher Stelle Systemänderungen, gemeinsam mit Zeitangaben, aufgezeichnet wurden.

  • Seite 60: Anhang

    anhang anhang SPEZIFIKATIONEN Elemente Beschreibung Bildaufnahmegerät 1/3" 1,3 M PS-CMOS Gesamtpixelanzahl 1,384 (H) x 1,076 (V) Effektive Pixel 1,329 (H) x 1,049 (V) Abtastsystem Progressiv Video Farbe : 0,3 Lux (F 1,2, 50IRE), 0,005 Lux (Sens-Up 60X) Mindestbeleuchtung S/W : 0 Lux (F1,2, 50IRE, IR LED EIN) Signal-Rauschabstand 50dB Videoausgang...
  • Seite 61 Autom. (Elektrisch) / Farbe / S/W Gegenlichtkompensation Aus / BLC / HLC BREIT-Dynamischer Bereich Kontraststeigerung SSDR (Samsung Super Dynamischer Bereich) (Aus / Ein) Digitale Rauschunterdrückung SSNRIII (2D+3D Rauschunterdrückung) (Aus / Ein) Digitale Bildstabilisierung Bewegungserkennung Aus / Ein (4 programmierbare Zonen) Privatsphärenausblendung...
  • Seite 62 anhang Elemente Beschreibung Ethernet RJ-45 (10/100 BASE-T) Videokomprimierungsformat H.264, MPEG-4, MJPEG 1280x1024, 1280x720P(HD), 1024x768, 800x600, 640x480, Auflösung 320x240 Max. Framerate 22 B/Sek. (1280 x 1024), 30 B/Sek. (720 P HD) H.264/MPEG-4 : Komprimierungsstufe, Zielbitrate Pegelsteuerung Video Qualität Anpassung MJPEG : Pegelsteuerungs-Qualität H.264/MPEG-4 : CBR oder VBR Bitrate Steuerungsmethode MJPEG : VBR...
  • Seite 63 Elemente Beschreibung Speicherkartensteckplatz ONVIF-Übereinstimmung Englisch, Französisch, Deutsch, Spanisch, Italienisch, Chinesisch, Koreanisch, Russisch, Japanisch, Schwedisch, Sprache der Webseite Dänisch, Portugiesisch, Tschechisch, Polnisch, Türkisch, Rumänisch, Niederländisch, Kroatisch, Hungarisch, Griechisch Netzwerk Unterstützte Betriebssystem : Windows XP / VISTA / 7, MAC OS Web Viewer Unterstützte Browser : Internet Explorer 7.0 oder Höher, Firefox, Chrome, Safari Software zur zentralen...

  • Seite 64: Produktansicht

    anhang PRODUKTANSICHT Ø86 Ø77 64_ anhang...
  • Seite 65 316.8 332.8 86.0 Deutsch _65...

  • Seite 66: Fehlersuche

    anhang FEHLERSUCHE PROBLEM LÖSUNG Überprüfen Sie, ob die Netzwerkeinstellungen der Kamera entsprechend sind. Kontrollieren Sie, oballe Netzwerkkabel korrekt angechlossen wurden. Prüfen Sie bei einer Verbindung über DHCP, ob die Kamera dynamische Ich kann von einem Webbrowser IP-Adressen problemlos erhalten kann. nicht auf die Kamera zugreifen.
  • Seite 67 PROBLEM LÖSUNG Tritt ein Ereignis bei der Überprüfen Sie die Einstellungen in der folgenden Reihenfolge: intelligenten Videoanalyse einer A. Prüfen Sie die Einstellungen unter <Datum & Uhrzeit>. Kamera auf, so wird keine JPEG- Datei per E-Mail übertragen, selbst B. Die <IV Analysefunktion> muss auf <Aktivieren> gestellt sein. wenn die <IV Analysefunktion>...
