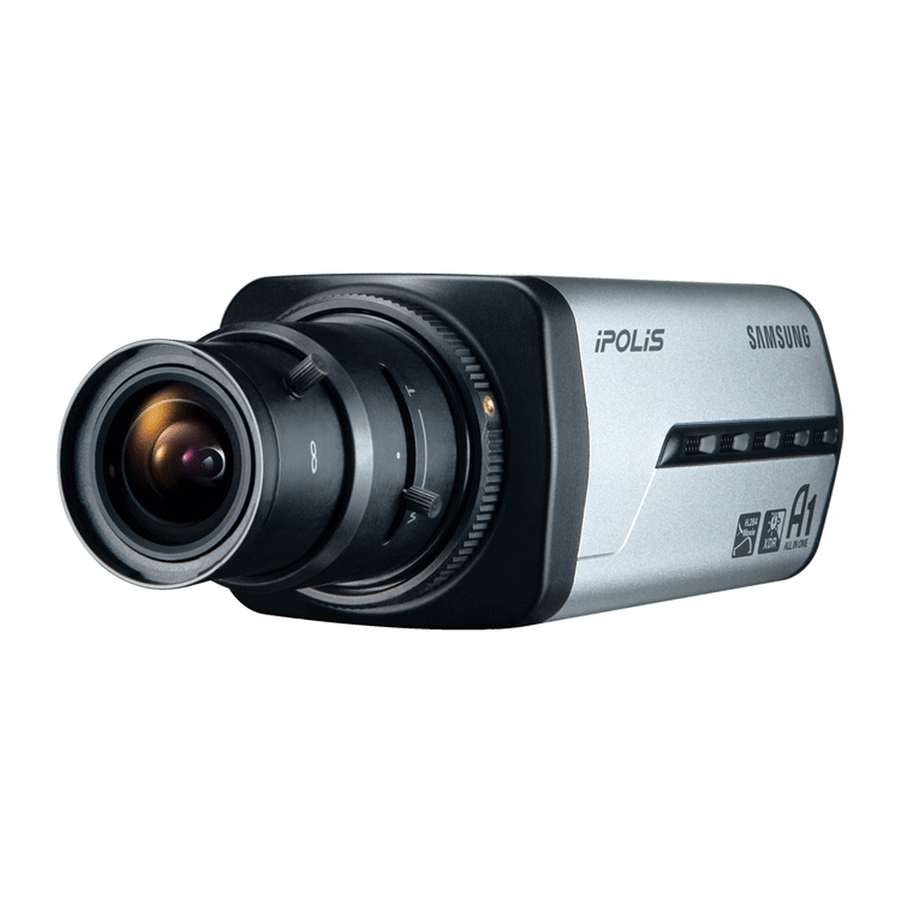

Samsung SNB-3002 Benutzerhandbuch

Samsung SNB-3002 Benutzerhandbuch

Netzwerkkamera
Vorschau ausblenden Andere Handbücher für SNB-3002:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
NETZWERKKAMERA
Benutzerhandbuch
SNB-3002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung SNB-3002

Inhaltszusammenfassung für Samsung SNB-3002

  • Seite 1 NETZWERKKAMERA Benutzerhandbuch SNB-3002...
  • Seite 2 Ander eingetragenen Marken in diesem Handbuch eingetragene Marken ihrer jeweiligen Inhaber. Richtlinien Dieser Handbuch ist urheberrechtlich geschützt und Eigentum der Samsung Techwin Co., Ltd. Unter keinen Umständen, dürfen dieses Dokument ohne die schriftliche Genehmigung der Samsung Techwin Co., Ltd vollständig oder teilweise reproduziert oder anderweitig verfügbar gemacht werden.

  • Seite 3: Übersicht

    übersicht WICHTIGE SICHERHEITSHINWEISE 1. Lesen Sie diese Anweisungen. 2. Bewahren Sie sie auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Reinigen Sie es nur mit einem trockenen Lappen. 7.

  • Seite 4: Erklärung Der Graphischen Symbole

    übersicht WARNUNG SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDS ODER ELEKTROSCHOCKS ZU REDUZIEREN. STECKEN SIE KEINE METALLGEGENSTÄNDE DURCH DIE BELÜFTUNGSSCHLITZE ODER ANDERE ÖFFNUNGEN DER AUSRÜSTUNG. Schützen Sie das Gerät vor Flüssigkeitsspritzern und Tropfen. Stellen Sie keine mit Flüssigkeiten gefüllten Behälter auf dem Gerät ab (z.

  • Seite 5: Trennung Des Geräts

    Klasse nbauart Ein Gerät der KLASSE sollte nur an einen NETZ-Anschluss mit Schutzerdung angeschlossen werden. Akku Akkus (Akkusatz oder eingelegter Akku) dürfen keiner extremen Hitze, z. B. Sonneneinstrahlung, Feuer oder Ähnlichem, ausgesetzt werden. Wenn die Akkus falsch eingelegt werden, droht Explosionsgefahr. Verwenden Sie ausschließlich Akkus des gleichen Typs.
  • Seite 6 übersicht Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch.  Stellen sie das Gerät nicht auf eine unebene Fläche.  Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus, stellen Sie es nicht in der Nähe von Heizgeräten oder in sehr kalten Bereichen auf. ...

  • Seite 7: Inhaltsverzeichnis

    INHALTE ÜBERSICHT Wichtige Sicherheitshinweise Produkt-Funktionen Empfohlene PC-Spezifikationen Empfohlene Technische Daten Für SD-/SDHC Speicherkarten Lieferumfang Auf Einen Blick Anbringen des Objektivs INSTALLATION & Einlegen/Herausnehmen Einer VERBINDUNG SD-Speicherkarte Speicherkarteninformation (Nicht Enthalten) Anschluss an Andere Geräte Direktes Verbinden der Kamera NETZWERKVERBINDUNG an das LAN UND KONFIGURATION Verbinden der Kamera Direkt mit Einem DHCP Basierten DSL/...
  • Seite 8 übersicht WEB VIEWER Verbindung mit der Kamera Anmelden Activex-Steuerelement Installieren Installieren der Silverlight Runtime Den Live-Bildschirm Benutzen Suche und Wiedergabe nach Ereignis Suche und Wiedergabe nach Zeit Konfiguration SETUP-BILDSCHIRM Audio und Video-Setup Netzwerk-Setup Ereigniss-Setup System-Setup Spezifikationen ANHANG Produktansicht Fehlersuche Open Source Announcement License GPL/LGPL Software License 8_ übersicht...

  • Seite 9: Produkt-Funktionen

    PRODUKT-FUNKTIONEN • Multi-Übertragung Dieser Netzwerk Encoder kann Videos in verschiedenen Auflösungen und Qualitäten über verschieden CODECs gleichzeitig anzeigen. • Überwachung über Webbrowser Der Webbrowser kann verwendet werden, um die Bildanzeige in einer lokalen Netzwerkumgebung wiederzugeben. • Alarm Beim Auftreten eines Ereignisses, wird das mit dem Ereignis zusammenhängende Video an die vom Benutzer festgelegte E-Mail Adresse gesendet oder auf der SD-Speicherkarte gespeichert.

  • Seite 10: Empfohlene Technische Daten

    übersicht EMPFOHLENE TECHNISCHE DATEN FÜR SD-/SDHC SPEICHERKARTEN • 2GB ~ 32GB • Wir empfehlen Ihnen eine Speicherkarte zu verwenden, die eine Schreib-/ Lesegeschwindigkeit von mindestens 10Mbps und Klasse 6 unterstützt, um eine korrekte Aufnahme der Videodaten sicher zu stellen. LIEFERUMFANG Überprüfen Sie bitte, ob in der Produktverpackung die Kamera und alle Zubehörteile enthalten sind.

  • Seite 11: Auf Einen Blick

    AUF EINEN BLICK Vorderseite <Fixierte Halterung> Bezeichnung Beschreibung Schraublöcher Zum Anbringen der Kamera an eine Halterung, wobei das Verbindungsteil zum Anbringen der der Kamerahalterung (zum Anbringen an die Wand/Decke) an der Halterung Kamera an eine befestigt wird. Wand/Decke Für die Befestigung der Kamera an einer Halterung oder Montagehalterung. ...
  • Seite 12 übersicht Bezeichnung Beschreibung Objektiv mit automatischer Wird am Objektivadapter angebracht. Blendenregelung (optional) Anschluss für Objektiv mit Zur Übertragung des Stroms und des Ausgangssignals, um die Blende des automatischer Objektivs zu steuern. Blendenregelung  Falls die Oberfläche des Objektivs verschmutzt sein sollte, reinigen Sie sie sanft mit einem entsprechenden Tuch, auf dem sich etwas Ethanol befindet.

  • Seite 13: Rückseite

    Rückseite AUDIO OUT AUDIO IN SD CARD SD CARD SD CARD SD SYSTEM POWER RESET VIDEO NETWORK 1 2 3 4 5 6 1 : ALARM IN 4 : GND LINK AC 24V 2 : ALARM OUT 5 : RS-485+ DC 12V 3 : ALARM COM 6 : RS-485- Bezeichnung...
  • Seite 14 übersicht Bezeichnung Beschreibung EIN : Wenn das Gerät eingeschaltet ist System-, SD, POWER Stromanzeigen AUS : Wenn das Gerät ausgeschaltet ist Zum Zurücksetzen der Kameraeinstellungen auf die Standardeinstellungen. Drücken und 5 Sekunden gedrückt halten, um das System neu zu starten. Wenn Sie die Kamera zurücksetzen, werden die Netzwerkeinstellungen so eingestellt, dass DHCP aktiviert sein kann.

  • Seite 15: Installation & Verbindung

    installation & verbindung ANBRINGEN DES OBJEKTIVS Trennen Sie die Stromverbindung, bevor Sie fortfahren.  Das C-Objektiv und CS-Objektiv sind in der Produktverpackung nicht enthalten. Anbringen des C-Objektivs Schrauben Sie den C-Objektivadapter und das C-Objektiv im Uhrzeigersinn ein. C-Objektiv C Mount Adapter Anbringen des CS-Objektivs Schrauben Sie das optionale CS-Objektiv im Uhrzeigersinn ein.

  • Seite 16: Objektiv Mit Automatischer Blendenregelung Anschließen

    installation & verbindung Objektiv mit automatischer Blendenregelung anschließen Setzen Sie den Anschluss des Objektivs in die entsprechende Öffnung der Kamera ein. Fokussieren Drehen Sie das Objektiv nach links oder rechts, um den Zoom zu steuern und das Objektiv zu fokussieren, damit Sie das Motiv klar und deutlich sehen können. EINLEGEN/HERAUSNEHMEN EINER SD-SPEICHERKARTE ...

  • Seite 17: Herausnehmen Einer Sd-Speicherkarte

    Herausnehmen einer SD-Speicherkarte Drücken Sie leicht am ungeschützten Ende der Speicherkarte, wie im Schaubild zu sehen, um die Speicherkarte aus dem Steckplatz auszuwerfen.  Wenn die SD-Speicherkarte zu stark hineingedrückt wird, kann die Karte beim Loslassen unkontrolliert aus dem Steckplatz herausschießen. ...

  • Seite 18: Speicherkarteninformation (Nicht Enthalten)

    installation & verbindung SPEICHERKARTENINFORMATION (NICHT ENTHALTEN) Was ist eine Speicherkarte? Die Speicherkarte ist ein externes Datenspeichergerät, das entwickelt wurde, um einen völlig neuen Weg für die Aufnahme und die Freigabe von Video-, Audio- und Textdaten mithilfe digitaler Geräte anzubieten. Wählen Sie eine für Ihre Zwecke geeignete Speicherkarte Die Kamera unterstützt SD/SDHC Speicherkarten.

  • Seite 19: Anschluss An Andere Geräte

    ANSCHLUSS AN ANDERE GERÄTE AUDIO OUT AUDIO IN Monitor SD CARD SD CARD SD CARD (für die Installation) SD SYSTEM POWER RESET VIDEO NETWORK 1 2 3 4 5 6 1 : ALARM IN 4 : GND LINK AC 24V 2 : ALARM OUT 5 : RS-485+ DC 12V 3 : ALARM COM 6 : RS-485-...
  • Seite 20 installation & verbindung Audio E/A Blockdiagramm Lautsprecher Mikrofon Mikrofon Netzwerk Lautsprecher Verstärker Verstärker Mikrofon 1. Schließen Sie den AUDIO IN Port der Kamera direkt an das Mikrofon oder an den LINE OUT Port des Verstärkers an, an dem das Mikrofon angeschlossen ist. 2.

  • Seite 21: Verbindung Der Kabel Für Den Alarmeingang/Alarmausgang

    Verbindung der Kabel für den Alarmeingang/Alarmausgang ALARM IN (5mA sink) ALARM OUT (30VDC 2A, 125VAC 0.5A MAX) ALARM COM RS-485+ RS-485- Anschluss an die I/O-Port-Box Zum Verbinden des Alarmeingangs/Alarmausgangs mit dem entsprechenden Port auf der hinteren Port-Box. 1 2 3 4 5 6 AUDIO OUT AUDIO IN SD CARD...

  • Seite 22: Netzwerkverbindung Und Konfiguration

    netzwerkverbindung und konfiguration Sie können die Netzwerkeinstellungen gemäß Ihrer Netzwerkkonfigurationen einrichten. DIREKTES VERBINDEN DER KAMERA AN DAS LAN Anschluss an die Kamera von einem lokalen PC im LAN 1. Starten sie einen Internetbrowser am lokalen PC. 2. Geben sie die IP-adresse der kamera in die adressenleiste des browsers ein. Kamera INTERNET Switch...

  • Seite 23: Verbinden Der Kamera Direkt Mit Einem Dhcp Basierten Dsl/Kabelmodem

    VERBINDEN DER KAMERA DIREKT MIT EINEM DHCP BASIERTEN DSL/KABELMODEM INTERNET DSL/Kabel modem Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) 1. Benützen Sie das LAN-Crosskabel um das Netzwerkkabel direkt am PC anzuschliessen. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 24: Die Kamera Direkt Mit Einem Pppoe-Modem Verbinden

    netzwerkverbindung und konfiguration DIE KAMERA DIREKT MIT EINEM PPPoE-MODEM VERBINDEN INTERNET PPPoE modem Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) 1. Benützen Sie das LAN-Crosskabel um das Netzwerkkabel direkt am PC anzuschliessen. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 25: Verbinden Der Kamera An Einen Breitband-Router Über Das Pppoe/Kabelmodem

    VERBINDEN DER KAMERA AN EINEN BREITBAND- ROUTER ÜBER DAS PPPoE/KABELMODEM Das ist für eine kleine Netzwerkumgebung wie zum Beispiel Eigenheime, SOHO und gewöhnliche Geschäfte. Kamera INTERNET PPPoE oder PPPoE oder Breitband- Kabelmodem Kabelmodem Kamera Router Externer Fern-PC DDNS-Server (Datenzentrum, KOREA) Lokaler PC Konfigurieren der Netzwerkeinstellungen des an einen Breitband-Router Befolgen Sie die nachfolgenden Anweisungen zur Konfiguration der Netzwerkeinstellungen...

  • Seite 26: Schaltflächen Des Ip-Installationsprogramms

    netzwerkverbindung und konfiguration SCHALTFLÄCHEN DES IP-INSTALLATIONSPROGRAMMS Bezeichnung Beschreibung Modellname der verbundenen Kamera. Device Name Klicken Sie auf die Spalte, um die Liste nach Modellnamen zu sortieren. Wenn Sie jedoch während einer Suche darauf klicken, wird die Suche gestoppt. Alias Diese Funktion steht zurzeit nicht zur Verfügung. Für den aktuellen Verbindungsstatus des Netzwerkes wird entweder Mode <Static>...

  • Seite 27: Einstellung Der Statischen Ip

    Damit wird das IP-Installationsprogramm beendet.  Bei der Installation des IP-Installers nur das auf der Installations-CD gelieferte Installationsprogramm oder, falls vorhanden, die neueste Version verwenden. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungipolis.com) heruntergeladen werden. EINSTELLUNG DER STATISCHEN IP Manuelle Netzwerkeinstellung Führen Sie die Datei <IP Installer_vX.XX.exe>...
  • Seite 28 netzwerkverbindung und konfiguration 3. Geben Sie die nötigen Informationen in dem Fenster <Address> an. • MAC (Ethernet) Address : Die MAC- (Ethernet) Adresse der verwendeten Kamera wird automatisch eingerichtet. Sie müssen sie also nicht manuell eingeben.  Sie können die statistischen IP-Einstellungen konfigurieren, nur wenn Sie DHCP auswählen.
  • Seite 29 Bei Verwendung eines Breitband-Routers • IP Address : Geben Sie eine Adresse ein, die sich im IP-Bereich des Breitband- Routers befindet. bsp : 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 • Subnet Mask : Die <Subnet Mask> des Breitband-Routers ist ebenfalls die <Subnet Mask> der Kamera. •...

  • Seite 30: Automatische Netzwerkeinstellung

    netzwerkverbindung und konfiguration Automatische Netzwerkeinstellung Führen Sie die Datei <IP Installer_vX.XX.exe> aus, um die Kamerasuchliste anzuzeigen. Anfangs werden sowohl [Auto Set] als auch [Manual Set] grau dargestellt.  Für gefundene Kameras mit der Einstellung IPv6 werden diese Schaltflächen grau dargestellt, da die Kameras diese Funktion nicht unterstützen.

  • Seite 31: Einstellung Der Dynamischen Ip

    EINSTELLUNG DER DYNAMISCHEN IP Einstellung der dynamischen IP-Umgebung • Beispiel einer dynamischen IP-Umgebung: - Wenn einem Breitband-Router, mit dem Kameras verbunden sind, eine IP-Adresse von einem DHCP-Server zugewiesen wird - Wenn die Kamera direkt mit einem xDSL- oder Kabelmodem mithilfe eines DHCP- Protokolls verbunden wird - Wenn die IP-Adressen von dem internen DHCP-Server über eine LAN-Verbindung zugewiesen werden...

  • Seite 32: Portbereichweiterleitung Konfigurieren (Port Mapping)

    netzwerkverbindung und konfiguration PORTBEREICHWEITERLEITUNG KONFIGURIEREN (PORT MAPPING) Wenn Sie einen Breitband-Router mit verbundener Kamera installiert haben, müssen Sie die Weiterleitung des Portbereichs für den Breitband-Router einstellen, damit auch ein entfernter Computer auf die verbundene Kamera zugreifen kann. Manuelle Portbereichweiterleitung 1. Wählen Sie aus dem Einstellungsmenü des Breitband-Routers <Applications &...
  • Seite 33 Einstellen des Portweiterleitungsbereichs für mehrere Netzwerkkameras Wenn mehrere Netzwerkkamera an einen Breitband-Routergerät angeschlossen ist, sollten Sie den TCP 943 -Port des Routers am TCP 943-Port der angeschlossenen Kamera weiterleiten.  Wenn Sie den TCP 943 Anschluss des Routers nicht richtig einstellen, können Sie kein Videostream von der Webseite der Kamera empfangen.

  • Seite 34: Von Einem Gemeinsamen Lokalen Pc Eine Verbindung Zu Der Kamera Herstellen

    netzwerkverbindung und konfiguration VON EINEM GEMEINSAMEN LOKALEN PC EINE VERBINDUNG ZU DER KAMERA HERSTELLEN 1. Führen den IP-Installer aus. Es wird nach verbundenen Kameras gesucht und eine entsprechende Liste angezeigt. 2. Doppelklicken Sie auf eine Kamera, um auf sie zuzugreifen. Der Internetbrowser wird gestartet und stellt eine Verbindung zu der Kamera her.

  • Seite 35: Web Viewer

    web viewer VERBINDUNG MIT DER KAMERA Sie würden, normalerweise, 1. Starten Sie den Internetbrowser. 2. Die IP-Adresse der Kamera in die Adresszeile eingeben. bsp) • IP Addresse (IPv4) : 192.168.1.100  http://192.168.1.100 - Der Anmeldedialog sollte erscheinen. • IP Adresse (IPv6) : 2001:230:abcd: ffff:0000:0000:ffff:1111 ...

  • Seite 36: Anmelden

    Sie die geänderte IP-Adresse einfach überprüfen, wenn Sie versuchen auf das Gerät zuzugreifen. Zum Hinzufügen der IP-Adresse des <DDNS> -Servers, besuchen Sie www.samsungipolis. com und registrieren Sie Ihr Gerät, und stellen Sie die DDNS-Option auf <Samsung DDNS> ein, bevor Sie die Bunutzer-ID für den DDNS-Server eingeben. ANMELDEN Die voreingestellte Benutzer-ID ist „admin“...

  • Seite 37: Activex-Steuerelement Installieren

    ACTIVEX-STEUERELEMENT INSTALLIEREN Wenn Sie das erste Mal eine Verbindung zu einer Kamera herstellen, erscheint die Installationsbenachrichtigung. Installieren Sie dann das erforderliche ActiveX-Steuerelement, um auf die Kamera zugreifen zu können und das Video in Echtzeit zu steuern. 1. Beim Zugriff auf den Startbildschirm der Überwachungsseite klicken Sie auf die gelbe Warnmeldung im oberen Bereich der Seite.

  • Seite 38: Installieren Der Silverlight Runtime

    web viewer INSTALLIEREN DER SILVERLIGHT RUNTIME Wenn Ihr PC Silverlight Runtime nicht installiert hat oder nur eine ältere Version, werden Sie automatisch auf die Silverlight Runtime Installationsseite weitergeleitet, wenn sie auf den Web Viewer zugreifen. 1. Klicken Sie auf <Click Here>. 2.
  • Seite 39 5. Nach Abschluss klicken Sie <Close>. 6. Schließen und starten Sie den Webbrowser neu und versuchen Sie den Web Viewer aufzurufen. Wenn Silverlight Runtime ordnungsgemäß installiert ist, werden Sie den Live-Bildschirm sehen.  Für eine normale Installation stellen sie die Einstellungen für das Blockieren von Popups wie folgt ein: bsp) Internet Explorer ...

  • Seite 40: Den Live-Bildschirm Benutzen

    web viewer DEN LIVE-BILDSCHIRM BENUTZEN Bezeichnung Beschreibung Überwachen Gehen Sie zum Überwachungsbildschirm. Schaltet zu dem Überwachungsbildschirm, der die auf der SD-Speicherkarte Wiedergabe gespeicherten Daten wiedergibt. Setup Gehen Sie zum Setup-Bildschirm. Viewer-Bildschirm Gibt das Live-Video auf dem Bildschirm wieder. Alarm-Ausgang Aktivieren Sie den Port für den Alarmausgang Audio Den Umschaltknopf für Hören und Reden am Bildschirm anzeigen.

  • Seite 41: Den Schnappschuss Aufnehmen

    Bezeichnung Beschreibung Steuert die Schwenk-/Neigungs-/Zoomfunktion der Kamera.  Die Funktion Schwenken/Neigen/Zoom ist nur aktiv, wenn die Kamera an einen die Schwenk- und Neigungsfunktion unterstützenden Empfänger angeschlossen ist. Digitalzoom Für die Steuerung des Digital Zooms das Maus Rad verwenden. Bildschirmoptimierung, Der Bildschirm wird auf die optimale Größe gebracht, das Symbol für die Vollbildanzeige Vollbildanzeige wird am Live-Bildschirm angezeigt.
  • Seite 42 web viewer Die Audiowiedergabe umschalten. 1. Klicken Sie auf die Taste [Audio ( Die entsprechende Taste wird im Viewer angezeigt. 2. Betätigen Sie die Taste um nach Wunsch den Ton zu hören oder ihn stummzuschalten. Diese Taste wirkt als Umschalter. Der Ton des Mikrofons umschalten.

  • Seite 43: Suche Und Wiedergabe Nach Ereignis

    Zum Steuern der PTZ Funktion. 1. Drücken Sie die Taste [PTZ ( 2. Wenn die PTZ Taste auf dem Schirm erscheint, benutzen Sie die Richtungstasten, um Kamerawinkel, Zoomfaktor oder den Fokus gemäß Ihren Vorstellungen einzustellen.  Weitere Informationen zur PTZ Verwendung siehe „Extern PTZ Einstellungen“.

  • Seite 44: Suche Und Wiedergabe Nach Zeit

    web viewer SUCHE UND WIEDERGABE NACH ZEIT 1. Auf [Suche nach Zeit ( klicken. 2. Ein gewünschtes Datum im Kalender anklicken. Das an diesem Tag aufgezeichnete Video wird wiedergegeben. 3. Wenn die Videowiedergabe angehalten wird, eine Zeit auswählen und [Wiedergabe ( )] drücken, um das Video an der ausgewählten Zeit wiederzugeben.

  • Seite 45: Zum Abspielen Des Sicherungsvideos

    Das herausgesuchte Video sichern. 1. Während der Wiedergabe in der zu sichernden Szene auf [ ] klicken. Speichern Sie sobald das Fenster erscheint. 2. Klicken Sie [Save]. Der Bildschirmschnappschuss wird im festgelegten Pfad gesichert. Zum Abspielen des Sicherungsvideos Das Sicherungsvideo wird im .avi Format gespeichert. Das Backup Video kann mit jedem Media Player wiedergegeben werden, der das Format unterstützt.

  • Seite 46: Setup-Bildschirm

    setup-bildschirm KONFIGURATION Sie können die Audio und Video, Netzwerk, Ereignis und Systemeinstellungen der Kamera im Netzwerk vornehmen. 1. Klicken Sie [Setup ( )] im Live-Bildschirm. 2. Der Setup-Bildschirm erscheint. AUDIO UND VIDEO-SETUP Video Profil 1. Wählen Sie die Registerkarte <Audio & Video ( )>...
  • Seite 47 Ein Videoprofil hinzufügen. Sie können so viele codecs wie notwendig hinzufügen, sodass eine Vielfalt an Profilen je nach Aufnahmebedingungen angewendet werden kann. 1. Wählen sie eine profilnummer aus. 2. Geben sie einen namen und wählen sie ein codec aus. 3. Legen sie die umstände fest unter welchen der codec angewendet werden wird. 4.

  • Seite 48: Video Setup

    setup-bildschirm Was ist GOP-Größe? GOP (Group of Bildgruppe) ist eine Gruppe von Video-Einzelbildern für MPEG-4 und H.264 Formatkompression, es bezeichnet eine Kollektion von Einzelbildern des anfänglichen I-Frame (key frame) hin zum nächsten I-Frame. GOP besteht aus zwei Arten von Einzelbildern: I-Frame und P-Frame. I-Frame ist das grundlegende Einzelbild für die Kompression, auch als Key Frame bekannt, welches die kompletten Bilddaten enthält.

  • Seite 49: Audio Setup

    Privatezone einrichten Sie können einen speziellen Bereich des Videos als geschützten Bereich für ihre Privatsphäre festlegen. 1. Stellen Sie es auf <Ein>. 2. Die <Farbe> für die Privatzone festlegen. 3. Klicken Sie auf [Anwenden ( wenn Sie die Einstellungen vorgenommen haben.

  • Seite 50: Kameraeinstellungen

    )] Taste nicht gedrückt wird, werden die Änderungen nicht übernommen. SSDR (Samsung Super Dynamic Range) Setup In einer Szene mit starkem Unterschied zwischen hell und dunkel, können Sie die Helligkeit des dunklen Bereichs separat erhöhen um die allgemeine Heiligkeit zu regulieren.
  • Seite 51 • AWC : Regelt die Farben des Kamera-Videos um eine Optimierung entsprechend der Lichtverhältnisse und des Bildschirmmodus zu erreichen. • 3200K : Stellt die Farbtemperatur auf 3200K ein. • 5600K : Stellt die Farbtemperatur auf 5600K ein.  Im AWC Modus die [AWC Set] drücken, wenn der der Grad des Weißabgleichs des aktuellen Bildes beibehalten werden soll.
  • Seite 52 setup-bildschirm Einst Belichtung Sie können den Belichtungspegel der Kamera anpassen. 1. Wählen Sie <Belichtung>. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Helligkeit : Stellen Sie die Bildschirmhelligkeit ein. • Verschluss modus : Stellen Sie den elektronischen Verschluss der Kamera ein.
  • Seite 53 Einst. Spezial 1. Wählen Sie <Spezial> aus. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • DIS : Kompensiert automatisch das Bildschirmflimmern. • Tag/nacht : Sie können den Modus wechseln um den Schwarz/Weiß- Pegel und die Farben anzupassen. - Farbe : Stellt das Videobild immer in Farbe dar.

  • Seite 54: Extern Ptz Einstellungen

    Empfänger an die Kamera angeschlossen ist, kann der RS-485 Datenübertragungsmodus eingestellt werden. • Protokoll : Unter den Protokollen SAMSUNG-T/SAMSUNG-E / PELCO-D/PELCO-P / SUNGJIN, muss das gleiche Protokoll wie für den Empfänger ausgewählt werden. • Kamera-ID : Eine Kamera-ID eingeben.
  • Seite 55 4. Klicken Sie auf [Anwenden ( )], wenn Sie die Einstellungen vorgenommen haben.  Alle oben aufgeführten Funktionen sind nur aktiv, wenn die Netzwerk-Kamera an einen die Schwenk- und Neigungsfunktion unterstützenden Empfänger angeschlossen ist. Die serielle Schnittstelle für die Schwenk- und Neigungsfunktion muss richtig konfiguriert sein. ...

  • Seite 56: Netzwerk-Setup

    setup-bildschirm NETZWERK-SETUP Schnittstelle 1. Wählen Sie die Registerkarte <Netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <Schnittstelle>. 3. Stellen Sie <Schnittstelle> und <IPv6 Setup> wie notwendig ein. • IP-Typ : Wählen Sie einen IP- Verbindungs-Typ. - Manuell : Legen Sie IP Addresse, Subnetmaske, Gateway, DNS1, und DNS2 fest.
  • Seite 57 2. Klicken Sie auf <DDNS>. 3. Den zu verwendenden <DDNS> auswählen. 4. Geben Sie entsprechend des ausgewählten Typs die DDNS-Angaben ein. • Samsung DynDNS : Wählen Sie diese Option, wenn Sie den von Samsung Techwin zur Verfügung gestellten DDNS-Server benutzen.

  • Seite 58: Registrierung Unter Ddns Vornehmen

    5. Klicken Sie auf [Anwenden ( )], wenn Sie die Einstellungen vorgenommen haben. Registrierung unter DDNS vornehmen Ihr Produkt unter Samsung DDNS registrieren 1. Besuchen Sie die Webseite von iPOLiS (www.samsungipolis.com) und melden Sie sich mit einem gültigen Benutzerkonto an.
  • Seite 59 7. Klicken Sie auf [REGISTRATION]. Das Produkt wird zu der Produktliste hinzugefügt, die Sie überprüfen können. Über das Kamera-Setup eine Verbindung zu Samsung DDNS herstellen 1. Stellen Sie im DDNS-Setup <DDNS> auf <Samsung DynDNS>. 2. Den <Hostname> eingeben, der bei der Registrierung des Produkts auf der DDNS-Seite festgelegt wurde.

  • Seite 60: Ip-Entstörung

    setup-bildschirm IP-Entstörung Sie können eine Liste von IPs erstellen, denen der Zugang erlaubt oder verweigert wird. 1. Wählen Sie die Registerkarte <Netzwerk )> aus dem Setup-Menü. 2. Klicken Sie auf <IP-Entstörung>. 3. Wählen Sie <Filterung- Typ>. • Abgelehnt : Wenn Sie diese Option wählen, wird den IP-Adressen, die dieser Filterliste hinzugefügt wurden, der Zugang verweigert.
  • Seite 61 Einlegen des Zertifikats 1. Zertifikatname eingeben 2. Wählen Sie die Zertifikatdatei die installiert werden soll und die Zertifikatschlüssel aus, und klicken Sie auf die Taste [Installieren ( )] button. Das Zertifikat Löschen 1. Klicken Sie auf die Taste [Löschen ( )] button.
  • Seite 62 setup-bildschirm Es kann die Priorität festgelegt werden, um eine stabile Übertragungsgeschwindigkeit für eine bestimmte IP zu sichern. 1. Wählen Sie die Registerkarte <Netzwerk )> aus dem Setup-Menü. 2. Klicken Sie auf <QoS>. 3. Die IP-Adresse eingeben. Das voreingestellte Präfix lautet 32. Für DSCP ist die Voreinstellung auf 63 eingestellt.

  • Seite 63: Ereigniss-Setup

    • SNMP v3 aktivieren : SNMP Version 3 ist aktiviert. - Kennwort : Das Standard Passwort für SNMP Version 3 festlegen. Das voreingestellte Passwort lautet „admin4321“.  Das voreingestellte Passwort kann einem Hacker angriff ausgesetzt sein. Es wird daher empfohlen, das Passwort nach der Installation zu ändern. Beachten Sie, dass für die Sicherheit und andere durch ein unverändertes Passwort verursachte Probleme der Benutzer die Verantwortung trägt.
  • Seite 64 setup-bildschirm • E-mail-Konfiguration - SSL Verwendung : Legen Sie die Verwendung von SSL fest. - Serveradresse : Geben Sie die IP-Adresse des EMail-Servers ein, der zum Versenden von E-Mails verwendet werden soll. - Verwendung Authentifizierung : Berechtigung Benutzen: Wählen ob die Berechtigung benutzt werden soll.
  • Seite 65 Auf die SD-Speicherkarte aufnehmen 1. Überprüfen Sie den <Gesamtgröße> und den <Freie Größe>. 2. Wenn auf der SD-Speicherkarte genügend Speicherplatz besteht, stellen Sie <Aufnehmen> auf <Ein> ein. Wenn dies nicht der Fall ist, die gespeicherten Daten überprüfen und falls diese unwichtig sind, auf <Format>...
  • Seite 66 setup-bildschirm Alarmeingabe Sie können die Art des Alarmeingangs, die Aktivierungszeit und den Betriebsmodus einstellen. 1. Wählen Sie aus dem Setup-Menü die Registerkarte <Ereigniss ( )>. 2. Klicken Sie auf <Alarmeingabe>. 3. Legen Sie ein Eingangsgerät fest. • Typ - Normal Öffnen : Ist normalerweise geöffnet, wird es jedoch geschlossen, so wird ein Alarm ausgelöst.

  • Seite 67: Bewegungserkennung

    Bewegungserkennung 1. Wählen Sie aus dem Setup-Menü die Registerkarte <Ereigniss ( )>. 2. Klicken Sie auf <Bewegungserkennung>. ❖ Bewegungserkennung 1. Die Verwendung der Bewegungserkennung festlegen. 2. Einen Empfindlichkeitslevel für die Bewegungserkennung auswählen. Je höher die Empfindlichkeit, desto geringere Bewegungen werden erkannt. 3.
  • Seite 68 setup-bildschirm Ein Objekt verbirgt andere Objekte hinter sich. Zwei oder mehr Objekte überlappen oder ein Objekt teilt sich in mehrere Teile auf. Das Objekt ist zu schnell (für eine korrekte Erkennung muss sich ein Objekt in den überlap- penden Bereichen der aneinander angrenzenden Rahmen befinden). Reflexionen / Unschärfe / Schatten aufgrund starken Lichteinfalls, wie direkte Sonneneinstrah- lung, Beleuchtung oder Scheinwerfer.

  • Seite 69: Netzwerkverbindung Unterbrochen

    Netzwerkverbindung unterbrochen Das Speichern/Verteilen/Voreinstellen kann nach Empfangen eines Ereignisses von einem Netzwerk ausgeführt werden, das effektiv getrennt ist. 1. Wählen Sie aus dem Setup-Menü die Registerkarte <Ereigniss ( )> tab. 2. Klicken Sie auf <Netzwerkverb. Unterbrochen>. 3. Legen Sie den Gebrauch von „Netzwerkverbindung unterbrochen“...

  • Seite 70: System-Setup

    setup-bildschirm Das Erkennen eines Szenenwechsels kann eine gewisse Zeit in Anspruch nehmen (maximal 3 Sekunden). Nachdem ein Szenenwechsel eingetreten ist, fährt die Kamera für eine bestimmte Stabilisierungszeit mit dem normalen Betrieb fort (ca. 3 Sekunden), während der keine weitere Erkennung vorgenommen wird. SYSTEM-SETUP Produktinformation 1.
  • Seite 71 • Daylight Saving Time (Sommerzeit) : Wenn diese Option ausgewählt ist, wird die Zeit für den festgelegten Zeitraum eine Stunde vor der lokalen Zeitzone eingestellt. Diese Option wird nur in Gegenden angezeigt, in denen die Sommerzeit angewendet wird. • Einstellung der Systemzeit : Legen Sie das Datum und die Zeit fest, die für Ihr System angewendet werden.
  • Seite 72 setup-bildschirm Aktualisierung / Neustart 1. Wählen Sie aus dem Setup-Menü die Registerkarte <System ( )> aus. 2. Klicken Sie auf <Aktualisierung / Neustart>. 3. Wählen Sie einen bestimmten Menüpunkt und stellen Sie ihn entsprechend ein. • Upgraden : Führt eine Systemaktualisierung durch.
  • Seite 73 Aktuelle Einstellungen speichern und die Einstellungen des Backups wiederherstellen 1. Klicken Sie auf [Backup]. Das Speichern unter-Dialogfeld erscheint. 2. Wählen Sie einen Backup-Pfad mit einem ordnungsgemäßen Dateinamen und klicken Sie auf [Save]. Die Backup-Datei wird unter dem festgelegten Pfad und in dem Format „.bin“...
  • Seite 74 setup-bildschirm Protokoll Sie können das System- oder das Ereignisprotokoll überprüfen. 1. Wählen Sie aus dem Setup-Menü die Registerkarte <System ( )> aus. 2. Klicken Sie auf <Protokoll>. 3. Wählen Sie einen Protokolltyp aus. • Syslog : Sie können anhand der Systemprotokolle nachprüfen, an welcher Stelle Systemänderungen, gemeinsam mit Zeitangaben,...

  • Seite 75: Anhang

    anhang SPEZIFIKATIONEN Elemente Beschreibung Bildaufnahmegerät 1/3” Super-HAD PS CCD NTSC : 811(H) x 508(V), Gesamtpixelanzahl PAL : 795(H) x 596(V) NTSC : 768(H) x 494(V), Effektive Pixel PAL : 752(H) x 582(V) Abtastsystem Progressiv (Wenn WDR ein, Zeilensprungverfahren) Video NTSC : H : 15.734KHz / V : 59.94Hz, Frequenz PAL : H : 15.625KHz / V : 50Hz Horizontale Auflösung...
  • Seite 76 Farbe / S/W / Auto (IR-Passfilter) / Externe Gegenlichtkompensation Aus / BLC / WDR BREIT-Dynamischer Bereich NTSC : 128X, PAL : 160X Kontraststeigerung SSDR (Samsung Super Dynamischer Bereich) (Aus / Ein) Bewegungsadaptiver 2D + 3D Rauschfilter (Aus/Niedrig/ Digitale Rauschunterdrückung Mittel/Hoch/Benutzerdefiniert) Digitale Bildstabilisierung Aus / Ein...
  • Seite 77 Elemente Beschreibung Ethernet RJ-45 (10/100 BASE-T) Videokomprimierungsformat H.264, MPEG-4, MJPEG NTSC : 704x480, 640x480, 352x240, 320x240, Auflösung PAL : 704x576, 640x480, 352x288, 320x240 Max. Framerate NTSC : 30fps, PAL : 25fps H.264/MPEG-4 : Komprimierungsstufe, Zielbitrate Pegelsteuerung Video Qualität Anpassung MJPEG : Pegelsteuerungs-Qualität H.264/MPEG-4 : CBR oder VBR Bitrate Steuerungsmethode MJPEG : VBR...
  • Seite 78 anhang Elemente Beschreibung Speicherkartensteckplatz SD/SDHC-Speicherkartensteckplatz ONVIF-Übereinstimmung Englisch, Französisch, Deutsch, Spanisch, Italienisch, Chinesisch, Koreanisch, Russisch, Japanisch, Schwedisch, Sprache Dänisch, Portugiesisch, Tschechisch, Polnisch, Türkisch, Rumänisch, Niederländisch, Kroatisch, Hungarisch, Griechisch Netzwerk Unterstützte Betriebssystem : Windows XP / VISTA / 7, MAC OS Unterstützte Browser : Internet Explorer 7.0 oder neuer, Web Viewer Firefox 3.0 oder neuer Chrome 8.0 oder neuer, Safari 4.0 oder neuer...

  • Seite 79: Produktansicht

    PRODUKTANSICHT Einheit: mm (inch) Deutsch _79...

  • Seite 80: Fehlersuche

    anhang FEHLERSUCHE PROBLEM LÖSUNG Überprüfen Sie, ob die Netzwerkeinstellungen der Kamera entsprechend sind. Kontrollieren Sie, oballe Netzwerkkabel korrekt angechlossen wurden. Ich kann von einem Webbrowser Prüfen Sie bei einer Verbindung über DHCP, ob die Kamera dynamische nicht auf die Kamera zugreifen. IP-Adressen problemlos erhalten kann.
  • Seite 81 PROBLEM LÖSUNG Aufnahme auf die SD- Auf die SD-Speicherkarte kann nicht aufgenommen werden. Speicherkarte ist nicht möglich. Überprüfen Sie, ob die Speicherkarte richtig herum eingelegt wurde. Für diese Kamera kann nicht garantiert werden, dass eine Speicherkarte, Eine SD-Speicherkarte ist die mit einem anderen Gerät formatiert wurde, reibungslos funktioniert. eingelegt, wird aber vom Produkt nicht erkannt Formatieren Sie die Speicherkarte über das Menü...

  • Seite 82: Open Source Announcement

    For more additional information, send email to help.cctv@ 3. All advertising materials mentioning features or use of this samsung.com. software must display the following acknowledgement: This product includes software developed by the Computer Copyright (C) 2004, Kneschke, incremental Science Department at University College London.

  • Seite 83: License

    LICENSE Various copyrights apply to this package, listed in various NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT separate parts below. Please make sure that you read all the OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF parts. THE POSSIBILITY OF SUCH DAMAGE.
  • Seite 84  Neither the name of Cisco, Inc, Beijing University of THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY Posts and Telecommunications, nor the names of their EXPRESS OR IMPLIED WARRANTIES, INCLUDING, contributors may be used to endorse or promote products BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF derived from this software without specific prior written MERCHANTABILITY AND FITNESS FOR A PARTICULAR...
  • Seite 85 2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3. Neither the name of Apple Inc. (“Apple”) nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission.

  • Seite 86: Gpl/Lgpl Software License

    Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.
  • Seite 87 b) You must cause any work that you distribute or publish, If distribution of executable or object code is made by that in whole or in part contains or is derived from offering access to copy from a designated place, then the Program or any part thereof, to be licensed as a offering equivalent access to copy the source code from the whole at no charge to all third parties under the terms...

  • Seite 88: End Of Terms And Conditions

    9. The Free Software Foundation may publish revised and/ one line to give the program’s name and an idea of what it or new versions of the General Public License from time does. to time. Such new versions will be similar in spirit to the Copyright (C)yyyy name of author present version, but may differ in detail to address new problems or concerns.

  • Seite 89: Terms And Conditions

    We, the Free Software Foundation, use the GNU General called a “modified version” of the earlier work or a work “based Public License for most of our software; it applies also to any on” the earlier work. other work released this way by its authors. A “covered work”...
  • Seite 90 the stated conditions are met. This License explicitly affirms d) If the work has interactive user interfaces, each must your unlimited permission to run the unmodified Program. display Appropriate Legal Notices; however, if the Program The output from running a covered work is covered by this has interactive interfaces that do not display Appropriate License only if the output, given its content, constitutes a Legal Notices, your work need not make them do so.
  • Seite 91 doubtful cases shall be resolved in favor of coverage. For c) Prohibiting misrepresentation of the origin of that material, a particular product received by a particular user, “normally or requiring that modified versions of such material be used” refers to a typical or common use of that class of marked in reasonable ways as different from the original product, regardless of the status of the particular user or of version;...
  • Seite 92 10. Automatic Licensing of Downstream Recipients. If, pursuant to or in connection with a single transaction or arrangement, you convey, or propagate by procuring Each time you convey a covered work, the recipient conveyance of, a covered work, and grant a patent license automatically receives a license from the original licensors, to to some of the parties receiving the covered work authorizing run, modify and propagate that work, subject to this License.
  • Seite 93 If the Program specifies that a proxy can decide which future This license, the Lesser General Public License, applies versions of the GNU General Public License can be used, to some specially designated software packages-typically that proxy’s public statement of acceptance of a version libraries-of the Free Software Foundation and other authors permanently authorizes you to choose that version for the who decide to use it.
  • Seite 94 For example, on rare occasions, there may be a special need You may charge a fee for the physical act of transferring a to encourage the widest possible use of a certain library, so copy, and you may at your option offer warranty protection in that it becomes a de-facto standard.
  • Seite 95 If distribution of object code is made by offering access to copy c) Accompany the work with a written offer, valid for at least from a designated place, then offering equivalent access to copy three years, to give the same user the materials specified the source code from the same place satisfies the requirement in Subsection 6a, above, for a charge no more than the to distribute the source code, even though third parties are not...
  • Seite 96 by court order, agreement or otherwise) that contradict NOT LIMITED TO, THE IMPLIED WARRANTIES OF the conditions of this License, they do not excuse MERCHANTABILITY AND FITNESS FOR A PARTICULAR you from the conditions of this License. If you cannot PURPOSE.

  • Seite 97: Openssl License

    OpenSSL LICENSE documentation (online or textual) provided with the package. Redistribution and use in source and binary forms, with Copyright (c) 1998-2006 The OpenSSL Project. All rights or without modification, are permitted provided that the reserved. Redistribution and use in source and binary forms, following conditions are met: with or without modification, are permitted provided that the 1.
  • Seite 98 Samsung Techwin hat sich dem Schutz der Umwelt verpflichtet und wendet in allen Phasen des Produktherstellungsprozesses umweltfreundliche Verfahren an, um seinen Kunden umweltgerechtere Produkte zu liefern. Das Eco-Gütesiegel ist ein Zeichen für die Absicht von Samsung Techwin, Produkte zu liefern, und zeigt an, dass die Produkte die RoHS-Richtlinie der EU erfüllen.
  • Seite 99 SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 Samsung House, 1000 Hillswood Drive, Hillswood Business Toll Free : +1-877-213-1222 Direct : +1-201-325-6920 Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS Fax : +1-201-373-0124 TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 www.samsungcctvusa.com...
