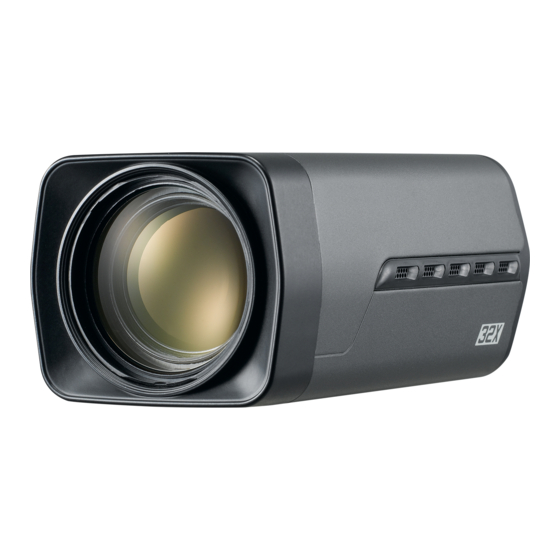

NETZWERKKAMERA
Benutzerhandbuch
SNZ-6320

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung SNZ-6320

  • Seite 1 NETZWERKKAMERA Benutzerhandbuch SNZ-6320...
  • Seite 2 Ander eingetragenen Marken in diesem Handbuch eingetragene Marken ihrer jeweiligen Inhaber. Richtlinien Dieser Handbuch ist urheberrechtlich geschützt und Eigentum der Samsung Techwin Co., Ltd. Unter keinen Umständen, dürfen dieses Dokument ohne die schriftliche Genehmigung der Samsung Techwin Co., Ltd vollständig oder teilweise reproduziert oder anderweitig verfügbar gemacht werden.
  • Seite 3: Übersicht

    übersicht Wichtige sicherheitshinWeise 1. Lesen Sie diese Anweisungen. 2. Bewahren Sie sie auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Reinigen Sie es nur mit einem trockenen Lappen. 7.
  • Seite 4 übersicht WArnUng SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDS ODER ELEKTROSCHOCKS ZU REDUZIEREN. STECKEN SIE KEINE METALLGEGENSTÄNDE DURCH DIE BELÜFTUNGSSCHLITZE ODER ANDERE ÖFFNUNGEN DER AUSRÜSTUNG. Schützen Sie das Gerät vor Flüssigkeitsspritzern und Tropfen. Stellen Sie keine mit Flüssigkeiten gefüllten Behälter auf dem Gerät ab (z.
  • Seite 5 Akku Akkus (Akkusatz oder eingelegter Akku) dürfen keiner extremen Hitze, z. B. Sonneneinstrahlung, Feuer oder Ähnlichem, ausgesetzt werden. AchtUng Wird die Batterie nicht mit der richtigen Batterie ausgetauscht, besteht Explosionsgefahr. Entsorgen Sie gebrauchte Batterien vorschriftsgemäß. Diese Hinweise zur Wartung und Reparatur gelten nur für qualifiziertes Kundendienstpersonal.
  • Seite 6 übersicht Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch. y Stellen sie das Gerät nicht auf eine unebene Fläche. y Das Gerät nicht in der Nähe von leitendem Material aufstellen. y Versuchen Sie auf keinen Fall, selbst Reparaturarbeiten auszuführen. y Stellen Sie das Gerät nicht in der Nähe einer magnetischen Quelle auf. y Blockieren Sie nicht die Belüftungsöffnungen.
  • Seite 7: Inhaltsverzeichnis

    inhALte übeRSiCHT Wichtige Sicherheitshinweise Produkt-Funktionen Empfohlene PC-Spezifikationen Empfohlene Micro SD/ SDHC/SDXC-Speicherkarte Spezifikationen Empfohlene NAS-Spezifikationen Lieferumfang Auf Einen Blick iNSTALLATioN & Einlegen/Herausnehmen Einer veRbiNduNg Micro Sd-Speicherkarte Speicherkarteninformation (Nicht Enthalten) Anschluss an Andere Geräte NeTzweRkveRbiNduNg Direktes Verbinden der Kamera uNd koNfiguRATioN an das LAN Verbinden der Kamera Direkt mit Einem DHCP Basierten DSL/ Kabelmodem...
  • Seite 8: Setup-Bildschirm

    übersicht web vieweR Verbindung mit der Kamera Passworteinstellung Anmelden Installation des STW WebViewer Plug-ins Den Live-Bildschirm Benutzen Wiedergabe des aufgenommenen Videos SeTup-biLdSCHiRm Konfiguration Standard-Einstellungen PTZ-Einstellung Video-Setup und Audio Netzwerk-Setup Ereigniss-Setup NAS (Network-Attached Storage) Leitfaden System-Setup Profilinformation einsehen ANHANg Spezifikationen Produktansicht Fehlersuche Open Source Announcement 8_ übersicht...
  • Seite 9: Produktfunktionen

    PrODUKt-FUnKtiOnen • hD-Videoauflösung • Multi-Übertragung Dieser Netzwerk Encoder kann Videos in verschiedenen Auflösungen und Qualitäten über verschieden CODECs gleichzeitig anzeigen. • Überwachung über Webbrowser Der Webbrowser kann verwendet werden, um die Bildanzeige in einer lokalen Netzwerkumgebung wiederzugeben. • Alarm Bei einem Ereignis sendet die Kamera die relevanten Videos an die E-Mail-Adresse oder den FTP-Server, die/der vom Benutzer registriert worden ist, speichert die Videos auf einer Micro SD-Karte oder auf einem NAS oder sendet das Signal zum Alarmsignal-Anschluss.
  • Seite 10: Empfohlene Pc-Spezifikationen

    übersicht eMPFOhLene Pc-sPeziFiKAtiOnen • CPU : Intel Core 2 Duo 2.6 GHz oder höher (zur Verwendung von 1920x1080 30 fps) Intel Core i7 2.8 GHz oder höher (zur Verwendung von 1920x1080 60 fps) Das Web-Plug-in wurde zum SSE 4.1 Befehlssatz optimiert. •...
  • Seite 11: Empfohlene Nas-Spezifikationen

    eMPFOhLene MicrO sD/sDhc/sDXc-sPeicherKArte sPeziFiKAtiOnen • 4GB ~ 64GB • Wir empfehlen Ihnen für Ihre Kamera die Verwendung einer Speicherkarte der folgenden Hersteller: Micro SD/SDHC/SDXC Speicherkarte : Sandisk, Transcend • Es wird empfohlen, Speicherkarten wenigstens der Klasse 6 zu verwenden. eMPFOhLene nAs-sPeziFiKAtiOnen •...
  • Seite 12: Lieferumfang

    übersicht LieFerUMFAng Überprüfen Sie bitte, ob in der Produktverpackung die Kamera und alle Zubehörteile enthalten sind. Produktdesign Bezeichnung Menge Beschreibung Kamera Bedienungsanleitung, Installations S/W CD Kurzanleitung (Optional) Garantiekarte (Optional) Kamerahalterung (Stativ) Zur Anbringung der Kamerahalterung Kamerahalterung (Stativ) Zur Anbringung des Stativs Schrauben Wird beim Einfügen einer Klemme zum 6 Klemmleisten...
  • Seite 13: Auf Einen Blick

    AUF einen bLicK Vorderseite Bezeichnung Beschreibung Schraublöcher Zum Anbringen der Kamera an eine Halterung, wobei das Verbindungsteil zum Anbringen der der Kamerahalterung (zum Anbringen an die Wand/Decke) an der Halterung Kamera an eine befestigt wird. Wand/Decke Zoom-Objektiv Eingebautes Zoom-Objektiv Falls die Oberfläche des Objektivs verschmutzt sein sollte, reinigen Sie sie sanft mit einem entsprechenden Tuch, auf dem sich etwas Ethanol befindet.
  • Seite 14: Rückseite

    übersicht rückseite FOCUS AUDIO OUT AUDIO IN RESET VIDEO POWER ALARM IN ALARM OUT ALARM COM NETWORK LINK RS-485+ DC 12V RS-485 - Bezeichnung Beschreibung Micro SD- Fach für die Micro SD-Speicherkarte. Speicherkartenfach AUDIO OUT Anschluss für Audioausgabe. Anschluss für Audio AUDIO IN Anschluss für Audioeingang.
  • Seite 15 Bezeichnung Beschreibung EIN : Eine Speicherkarte, die ordnungsgemäß funktioniert, ist eingelegt. Blinken : Fehler bei Aufnahme durch unzureichende Kapazität oder falsches Einlegen. AUS : Kamera ist ausgeschalten, Kamera wird gerade neu Netzspannungsanzeigen gestartet oder keine Speicherkarte ist eingelegt. EIN : Wenn das Gerät eingeschaltet ist POWER AUS : Wenn das Gerät ausgeschaltet ist Stromanschluss...
  • Seite 16: Installation & Verbindung

    installation & verbindung installation & verbindung einLegen/herAUsnehMen einer MicrO sD- sPeicherKArte Das Netzkabel von der Kamera abtrennen, bevor die Micro SD-Speicherkarte eingelegt wird. einlegen einer Micro sD-speicherkarte Wie dargestellt, vor dem Herausnehmen der Micro SD-Speicherkarte die Schraube lösen. Die Micro SD-Speicherkarte in Pfeilrichtung einlegen. A LA R M IN A LA R M O A LA R M C...
  • Seite 17: Enthalten)

    sPeicherKArteninFOrMAtiOn (nicht enthALten) Was ist eine speicherkarte? Die Speicherkarte ist ein externes Datenspeichergerät, das entwickelt wurde, um einen völlig neuen Weg für die Aufnahme und die Freigabe von Video-, Audio- und Textdaten mithilfe digitaler Geräte anzubieten. Wählen sie eine für ihre zwecke geeignete speicherkarte Die Kamera unterstützt Micro SD/SDHC/SDXC Speicherkarten.
  • Seite 18: Anschluss An Andere Geräte

    installation & verbindung AnschLUss An AnDere gerÄte Monitor FOCUS AUDIO OUT AUDIO IN RESET VIDEO POWER ALARM IN ALARM OUT ALARM COM NETWORK LINK RS-485+ DC 12V RS-485 - Energie Ethernet Der BNC-Out-Anschluss des Produkts ist Zweck einer unkomplizierten installation mitgeliefert, und ist für die Überwachung nicht empfohlen.
  • Seite 19 elektrischer Widerstand von Kupferdraht bei [20°c (68°F)] Kupferdraht Norm (AWG) #24(0.22mm ) #22(0.33mm ) #20(0.52mm ) #18(0.83mm Widerstand (Ω/m) 0.078 0.050 0.030 0.018 Spannungsverlust (V/m) 0.028 0.018 0.011 0.006 Empfohlene Entfernung (m) Weniger als 20 Weniger als 30 Weniger als 30 Weniger als 30 Wie der oben aufgeführten Tabelle zu entnehmen ist, ist mit einem von der Kabellänge abhängigen Spannungsverlust zu rechnen.
  • Seite 20: Verbindung Der Kabel Für Den Alarmeingang/Alarmausgang

    installation & verbindung Verbindung der Kabel für den Alarmeingang/Alarmausgang (5mA sink) ALARM IN ALARM OUT (30VDc, 1A/125VAc, 0.3A) ALARM COM RS-485+ RS-485- Anschluss an die i/O-Port-box Zum Verbinden des Alarmeingangs/Alarmausgangs mit dem entsprechenden Port auf der hinteren Port-Box. FOCUS AUDIO OUT AUDIO IN ALARM IN ALARM OUT...
  • Seite 21: Netzwerkverbindung Und Konfiguration

    netzwerkverbindung und konfiguration Sie können die Netzwerkeinstellungen gemäß Ihrer Netzwerkkonfigurationen einrichten. DireKtes VerbinDen Der KAMerA An DAs LAn Anschluss an die Kamera von einem lokalen Pc im LAn 1. Starten sie einen Internetbrowser am lokalen PC. 2. Geben sie die IP-adresse der kamera in die adressenleiste des browsers ein. Kamera INTERNET Switch...
  • Seite 22: Verbinden Der Kamera Direkt Mit Einem Dhcp Basierten Dsl/Kabelmodem

    netzwerkverbindung und konfiguration VerbinDen Der KAMerA DireKt Mit eineM DhcP bAsierten DsL/KAbeLMODeM INTERNET DSL/Kabel Externer Fern-PC modem Kamera DDNS-Server (Datenzentrum, KOREA) 1. Den Benutzer-PC direkt mit der Netzwerkkamera verbinden. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.
  • Seite 23: Die Kamera Direkt Mit Einem Pppoe-Modem Verbinden

    Die KAMerA DireKt Mit eineM PPPoe-MODeM VerbinDen INTERNET PPPoE Modem Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) 1. Den Benutzer-PC direkt mit der Netzwerkkamera verbinden. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können. 3.
  • Seite 24: Kabelmodem

    netzwerkverbindung und konfiguration VerbinDen Der KAMerA An einen breitbAnD- rOUter Über DAs PPPoe/KAbeLMODeM Das ist für eine kleine Netzwerkumgebung wie zum Beispiel Eigenheime, SOHO und gewöhnliche Geschäfte. Kamera INTERNET PPPoE oder PPPoE oder Breitband- Externer Fern-PC Kabelmodem Kabelmodem Kamera Router DDNS-Server (Datenzentrum, KOREA) Lokaler PC...
  • Seite 25: Schaltflächen Des Ip

    schALtFLÄchen Des iP-instALLAtiOnsPrOgrAMMs e f g Bezeichnung Beschreibung Modellname der verbundenen Kamera. Device Name Klicken Sie auf die Spalte, um die Liste nach Modellnamen zu sortieren. Wenn Sie jedoch während einer Suche darauf klicken, wird die Suche gestoppt. Alias Diese Funktion steht zurzeit nicht zur Verfügung. Für den aktuellen Verbindungsstatus des Netzwerkes wird entweder Mode <Static>, <Dynamic>...
  • Seite 26: Einstellung Der Statischen Ip

    Damit wird das IP-Installationsprogramm beendet. Bei der Installation des IP-Installers nur das auf der Installations-CD gelieferte Installationsprogramm oder, falls vorhanden, die neueste Version verwenden. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungcctv.com) heruntergeladen werden. einsteLLUng Der stAtischen iP Manuelle netzwerkeinstellung Führen Sie die Datei <iP installer_v2.XX.exe>...
  • Seite 27: Wenn Sie Keinen Breitband-Router Verwenden

    3. Geben Sie die nötigen Informationen in dem Fenster <Address> an. • MAC (Ethernet) Address : Die auf dem Etikett der Kamera abgedruckteMAC-Adresse wird automatisch angezeigt und erfordert keine Einstellung durch den Benutzer. Sie können die statistischen IP- Einstellungen konfigurieren, nur wenn Sie DHCP auswählen. Wenn sie keinen breitband-router verwenden Kontaktieren Sie ihren Netzwerkadministrator für die Einstellung der <iP Address>, <subnet Mask>...
  • Seite 28 netzwerkverbindung und konfiguration bei Verwendung eines breitband-routers • IP Address : Geben Sie eine Adresse ein, die sich im IP-Bereich des Breitband- Routers befindet. bsp) 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 • Subnet Mask : Die <subnet Mask> des Breitband-Routers ist ebenfalls die <subnet Mask>...
  • Seite 29: Automatische Netzwerkeinstellung

    Automatische netzwerkeinstellung Führen Sie die Datei <iP installer_v2.XX.exe> aus, um die Kamerasuchliste anzuzeigen. Anfangs werden sowohl [Auto set] als auch [Manual set] grau dargestellt. Für gefundene Kameras mit der Einstellung IPv6 werden diese Schaltflächen grau dargestellt, da die Kameras diese Funktion nicht unterstützen. 1.
  • Seite 30: Einstellung Der Dynamischen Ip

    netzwerkverbindung und konfiguration einsteLLUng Der DYnAMischen iP einstellung der dynamischen iP-Umgebung • Beispiel einer dynamischen IP-Umgebung - Wenn einem Breitband-Router, mit dem Kameras verbunden sind, eine IP-Adresse von einem DHCP-Server zugewiesen wird - Wenn die Kamera direkt mit einem xDSL- oder Kabelmodem mithilfe eines DHCP- Protokolls verbunden wird - Wenn die IP-Adressen von dem internen DHCP-Server über eine LAN-Verbindung zugewiesen werden...
  • Seite 31: Portbereichweiterleitung Konfigurieren

    POrtbereichWeiterLeitUng KOnFigUrieren (POrt MAPPing) Wenn Sie einen Breitband-Router mit verbundener Kamera installiert haben, müssen Sie die Weiterleitung des Portbereichs für den Breitband-Router einstellen, damit auch ein entfernter Computer auf die verbundene Kamera zugreifen kann. Manuelle Portbereichweiterleitung 1. Wählen Sie aus dem Einstellungsmenü des Breitband-Routers <Applications &...
  • Seite 32 Die Port-Weiterleitung lässt sich ohne zusätzliche Router-Einstellung vornehmen, wenn der Router die UPnP (Universal Plug and Play) Funktion unterstützt. Nach Anschließen der Netzwerkkamera, <Quick connect> von <Samsung DynDNS> zu <Ein> im “Setup  Network  DDNS” Menü festlegen. 32_ netzwerkverbindung und konfiguration...
  • Seite 33: Von Einem Gemeinsamen

    VOn eineM geMeinsAMen LOKALen Pc eine VerbinDUng zU Der KAMerA hersteLLen 1. Führen den IP-Installer aus. Es wird nach verbundenen Kameras gesucht und eine entsprechende Liste angezeigt. 2. Doppelklicken Sie auf eine Kamera, um auf sie zuzugreifen. Der Internetbrowser wird gestartet und stellt eine Verbindung zu der Kamera her.
  • Seite 34: Web Viewer

    web viewer VerbinDUng Mit Der KAMerA sie würden, normalerweise, 1. Starten Sie den Internetbrowser. 2. Die IP-Adresse der Kamera in die Adresszeile eingeben. bsp) • IP Addresse (IPv4) : 192.168.1.100  http://192.168.1.100 - Der Anmeldedialog sollte erscheinen. • IP Adresse (IPv6) : 2001:230:abcd: ffff:0000:0000:ffff:1111 ...
  • Seite 35: Passworteinstellung

    Um das Gerät auf dem <DDns> Server zu registrieren, besuchen Sie bitte www samsungipolis. com, registrieren Sie zuerst Ihr Gerät stellen Sie anschließen im Net Viewer unter <network> - <DDns> auf <samsung DDns> und geben Sie ebenfalls die <Produkt-iD> ein, die Sie bei der DDNS-Registrierung verwendet haben.
  • Seite 36 web viewer AnMeLDen Immer, wenn Sie auf die Kamera zugreifen, wird das Anmeldefenster angezeigt. Geben Sie den Benutzernamen und das Passwort ein, um auf die Kamera zuzugreifen. 1. Geben Sie „admin“ in das <User name> Eingabefeld ein. Die Administrator ID, „admin“, kann nicht verändert werden.
  • Seite 37: Installation Des Stw Webviewer Plug-Ins

    instALLAtiOn Des stW WebViewer PLUg-ins Wenn zum ersten Mal eine Verbindung zu einer Kamera hergestellt wird, sehen Sie die Installationsmeldung. Installieren Sie anschließend das erforderliche Web Viewer Plug-in, um auf die Kamera zugreifen und die Videobilder der Kamera in Echtzeit zu steuern. 1.
  • Seite 38 web viewer 5. [OK] anklicken. Die alte Version des Web Viewer- Plugins ist gelöscht. 6. [install] anklicken, um mit der Installation des Web Viewer-Plugins zu beginnen. 7. [Finish] anklicken. Die STW Web Viewer-Plugin-Installation ist abgeschlossen. Wenn Sie nach der Installation des STW- Webviewer-Plug-Ins bei Ihrem Internet- Explorer zu dem Installationsbildschirm gehen, prüfen Sie, ob webviewer_...
  • Seite 39: Den Live-Bildschirm Benutzen

    Den LiVe-biLDschirM benUtzen Bezeichnung Beschreibung Überwachen Gehen Sie zum Überwachungsbildschirm. Navigieren Sie zum Bildschirm, in dem Sie nach der auf Ihrer Micro SD-Speicherkarte Wiedergabe oder NAS gespeicherten Videoaufnahme suchen können. Setup Gehen Sie zum Setup-Bildschirm. Profilzugriffinformation Sie können die Profilinformation lesen. Gibt das Live-Video auf dem Bildschirm wieder.
  • Seite 40 web viewer Bezeichnung Beschreibung Unabhängig von der in der Kamera eingestellten Auflösung, wird die Auflösung Fixiert die auf 640x480 eingestellt. Noch einmal drücken, um zur Standardauflösung Auflösung zurückzukehren. Vollbild Schaltet das aktuelle Videobild auf die maximale Größe des Monitors um. Aufnahme Speichert den Snapshot als .jpg-Bilddatei.
  • Seite 41: Den Schnappschuss Aufnehmen

    Den schnappschuss aufnehmen 1. Klicken Sie [Aufnahme ( )] auf die Szene um aufzunehmen. 2. Wird ein aufgenommenes Video gespeichert, wird eine Meldung angezeigt. Bei Verwendung des Internet Explorers wird das aufgenommene Video gespeichert in Arbeitsplatz/Eigene Dokumente/Bilder. Unter Mac OS wird die Datei gespeichert in “~/Bilder” oder “/Benutzer/ {Benutzerkonto}/Bilder/”.
  • Seite 42: Anwendung Von Audio

    web viewer Anwendung von Audio 1. Klicken Sie auf das [Audio ( )] Symbol, um die Audio Kommunikation einzuschalten. 2. Verwenden Sie die [ ] Leiste, um die Lautstärke einzustellen. Gibt es während der Betriebnahme beim Einstecken und Herausziehen der Audiobuchse keinen Ton, dann klicken Sie auf das [Audio ( )] Symbol, um Audio erneut zu aktivieren.
  • Seite 43: Wiedergabe Des Aufgenommenen Videos

    WieDergAbe Des AUFgenOMMenen ViDeOs Bevor Sie ein Video wiedergeben können, müssen Sie die Aufnahmeeinstellungen konfigurieren. Für ausführliche Anweisungen schlagen Sie bitte unter „Speicherkapazität“ nach. (Seite 88) name des ereignissuche-bilds und seine Funktion Bezeichnung Beschreibung Einstellung des Stellen Sie das Suchdatum und den Zeitbereich für alle auf Ihrer Micro SD- Suchbereichs Speicherkarte oder NAS gespeicherten Daten ein.
  • Seite 44 web viewer inhaltswiedergabe nach „suche nach ereignis“ 1. Klicken Sie auf die Taste [Playback 2. Legen Sie die Start- und Endzeit Ihrer Suche fest. 3. Einen Ereignistyp für die Suche innerhalb des angegebenen Zeitraums auswählen. 4. Klicken Sie auf die Taste [ereignissuche]. Die Suchresultate werden in der Liste angezeigt.
  • Seite 45 name des zeitsuch-bilds und seine Funktion Bezeichnung Beschreibung Zeitleiste Die Wiedergabe des Abschnitts im vorgegebenen Zeitraum erfolgt mit der Zeitleiste. Das Suchdatum wird mit dem Kalender eingestellt. Einstellung Falls es auch Daten gibt, die am selben Tag auf Ihrer Micro SD- Suchdatum Speicherkarte oder NAS gespeichert wurden, werden sie im Kalender als Kästchen markiert.
  • Seite 46 web viewer Bezeichnung Beschreibung Videoinformationen Die Zeitdaten des wiedergegebenen Videos werden am Bildschirm angezeigt. Stellen Sie das gewünschte Datum zur Erstellung einer Sicherungskopie für alle Videodaten ein, die auf Ihrer Micro SD-Speicherkarte oder NAS Sicherung gespeichert sind. Kann auf bis zu 5 Minuten eingestellt werden. Wiedergabe nach „suche nach zeit“...
  • Seite 47 6. Geht [zeitleiste ( )] zu dem gewünschten Zeitpunkt des Videos bevor die Wiedergabe startet. Die Zeit mit einer normalen Aufnahmedatei wird in blau markiert; die Zeit mit der Ereignisaufnahme wird rot markiert. Das herausgesuchte Video sichern. 1. Während der Wiedergabe in der zu sichernden Szene auf [ ] klicken.
  • Seite 48: Abspielen Einer Avi-Datei

    web viewer Abspielen einer AVi-Datei (1) Micro sD-speicherkarte 1. Entfernen Sie die Micro SD-Karte von der Kamera. Vor dem Entfernen der Micro SD-Karte das <Gerät> bei <Aus> in dem “Setup  Event  Speicher” Menü festlegen. 2. Einfügen der Micro SD-Karte in den PC. 3.
  • Seite 49 (2) nAs (network-Attached storage) 1. Zugriff: mittels \\<ip address>\ im Windowsfenster. ex)\\192.168.20.31\defaultfolder\ch01\ img\2013_07_02\AVI 2. Zu <computer>  <network drive connection>  1 eingeben. 3. Mit NAS verbunden. Die Verzeichnisstruktur entspricht derjenigen einer Micro SD- Speicherkarte. Ein Dateiname beginnt im Format “001_ YYYYMMDD_HHMMSS.avi”...
  • Seite 50: Konfiguration

    setup-bildschirm KOnFigUrAtiOn Unter Netzwerk können Sie Grunddaten für Kamera, Video und Audio, Netzwerkereignisse und das System festlegen. 1. Klicken Sie [setup ( )] im Live-Bildschirm. 2. Der Setup-Bildschirm erscheint. Zur Anzeige der Seite zum Einstellen des Vorschau-Videos muss das STW-Web-Viewer-Plug-In auf dem PC installiert sein.
  • Seite 51 4. Wählen Sie die Profileigenschaften aus. Lesen Sie für weitere Einzelheiten “hinzufügen/Ändern beim Videoprofil”. (Seite 53) 5. Klicken Sie in das Eingabefeld jedes Punktes und geben Sie ein oder wählen Sie einen gewünschten Wert aus. Das Kontextmenü kann abhängig vom gewählten Codec-Typ verschieden sein. •...
  • Seite 52 setup-bildschirm • ATC empfindlichkeit : Beeinflusst die Übertragungsgeschwindigkeit je nach Veränderung der Bandbreite des Netzwerks. Die Übertragungsgeschwindigkeit wird auf das Maximum eingestellt, wenn die Bandbreite <sehr hoch> ist und auf das Minimum, wenn die Bandbreite <sehr niedrig> ist. • ATC limit : Wenn die Qualität oder Bildfrequenz eingestellt ist, wird die Eigenschaft auf den eingegebenen Wert (%) in Bezug auf die vorherige Einstellung (100 %) eingestellt.
  • Seite 53 hinzufügen/Ändern beim Videoprofil Die Profileinstellungen können hinzugefügt oder geändert werden, um je nach den Aufnahmebedingungen verschiedene Profile anzupassen. 1. Wählen Sie eine der <Video Profil> Optionen. 2. Geben Sie einen namen und wählen sie ein codec aus. 3. Legen Sie die umstände fest unter welchen der codec angewendet werden wird. 4.
  • Seite 54 setup-bildschirm • Priorität Kodierung : Sie können die Priorität der Videoübertragung zu Bildfrequenz bzw. Kompression einstellen. • GOV Länge : Es gibt den Abstand (in Bezug auf die Anzahl der Bilder) zwischen zwei aufeinander folgenden I-Frames in einer Videosequenz, wenn H.264-Codec ausgewählt wurde.
  • Seite 55: Administrator-Kennwort Ändern

    benutzer 1. Wählen Sie die Registerkarte <basic )> aus dem Setup- Menü. 2. Klicken Sie auf <benutzer>. 3. Geben Sie die nötigen Benutzerinformationen an. • Administrator-Kennwort Ändern : Ändern Sie das Administrator- Kennwort. Es wird empfohlen, dass Sie für Ihr Passwort aus Sicherheitsgründen eine Kombination aus Zahlen, alphabetischen Groß- und...
  • Seite 56 setup-bildschirm Wenn das vorhandene Passwort nicht übereinstimmt, können Sie durch Ändern des Administratorpassworts das Passwort ändern. Nachdem Sie Ihr Passwort geändert haben, müssen Sie sich, wenn eine Kamera mit einem CMS- oder NVR-Klienten verbunden ist, mit dem neu geänderten Passwort erneut registrieren.
  • Seite 57: Datum Und Zeit

    Datum und zeit 1. Wählen Sie die Registerkarte <basic )> aus dem Setup- Menü. 2. Klicken Sie auf <Datum und zeit>. 3. Legen Sie das Datum und die Uhrzeit fest, die für die Kamera übernommen werden sollen. • Aktuelle Systemzeit : Die aktuellen Zeiteinstellungen Ihres Systems werden angezeigt.
  • Seite 58 setup-bildschirm iP & Port 1. Wählen Sie die Registerkarte <basic ( )> aus dem Setup-Menü. 2. Klicken Sie auf <iP & Port>. 3. Konfigurieren Sie das <iPv4 setup>. • IP-Typ : Wählen Sie einen IP- Verbindungs-Typ. - Manuell : Legen Sie IP Addresse, Subnetmaske, Gateway, DNS1, und DNS2 fest.
  • Seite 59 Zeit lang keine Antwort erfolgt. • Geräteport : Legen Sie einen Port fest, der zur Übertragung von Videosignalen mit Hilfe der Samsung-Protokolle verwendet wird. Wenn der HTTP-Port geändert wurde, wird der Browser verlassen. Anschließend muss die Adresse den neu zugewiesenen HTTP-Port gefolgt von der IP-Adresse enthalten.
  • Seite 60: Ptz-Einstellung

    setup-bildschirm Ptz-einsteLLUng Vorgegebene einstellungen Sie können die Richtung des Objektives ändern und das Zoom aktivieren. 1. Im Setup-Menü die <Ptz ( )> Registerkarte auswählen. 2. Klicken Sie <Vorgegebene einstellungen>. 3. Klicken Sie auf [▼ zeigen]. 4. Zoom-Bewegung steuern. • Vergrößern: Rechts auf der Benutzeroberfläche die Leiste nach oben bewegen oder die Taste [ drücken.
  • Seite 61 zum Hinzufügen der Startposition 1. Gehen Sie zum gewünschten Startpunkt auf dem Bildschirm und drücken Sie [ Dieser Punkt wird als Startposition eingestellt. 2. In der Home Position auf [ ] klicken. Die Kamera bewegt sich in die vordefinierte Home Position. 3.
  • Seite 62 setup-bildschirm konfiguration der detaileinstellungen für voreinstellungen 1. Die Nummer der zu konfigurierenden Voreinstellung auswählen. • Nach der Aktion : <nach der Aktion> legt fest, ob eine Videoanalyse nach Betrieb der Voreinstellung durchgeführt werden soll. - Video Analyse: MD/VA-Betrieb wird ausgeführt. •...
  • Seite 63 Datenübertragungsmodus eingestellt werden. • Protokoll : Unter den Protokollen SAMSUNG-T / SAMSUNG-E / PELCO-D / PELCO-P / SUNGJIN / PANASONIC / HONEYWELL / AD / VICON / GE / BOSCH, muss das gleiche Protokoll wie für den Empfänger ausgewählt werden.
  • Seite 64 Schärfesteuerung Schär f e s t e uer u ngs g es c hwi n di g kei t Voreinstellung Bemerkungen Steuerung Bewegungsgeschwi n di g kei t Steuerung Bewegungsgeschwi n di g kei t Bewegungsgeschwi n di g kei t SAMSUNG-T O (1~6) O (1~6) O (1~4) O (1~4) SAMSUNG-E...
  • Seite 65: Video-Setup Und Audio

    ViDeO-setUP UnD AUDiO Video setup 1. Wählen Sie die Registerkarte <Video & Audio ( )> aus dem Setup-Menü. 2. Klicken Sie <Video setup>. 3. Wählen Sie einen <Videoquelle> Modus. • Modus Flip : Drehen Sie das von der Kamera aufgenommene Bild herum. •...
  • Seite 66: Privatezone Einrichten

    setup-bildschirm Privatezone einrichten Sie können einen speziellen Bereich des Videos als geschützten Bereich für ihre Privatsphäre festlegen. 1. Stellen Sie es auf <ein>. 2. Legen Sie das Muster und die Farbe des Feldes “Privatsphäre” fest. 3. Klicken Sie auf [Anwenden ( wenn Sie die Einstellungen vorgenommen haben.
  • Seite 67: Audio Setup

    Audio setup Sie können die Eingangs-/Ausgangseinstellungen der Audioquelle der Kamera einstellen. 1. Wählen Sie die Registerkarte <Video & Audio ( )> aus dem Setup-Menü. 2. Klicken Sie <Audio setup>. 3. Den Wert für den Audio Eingang festlegen. • Quelle: Stellt die Audio Eingangsquelle ein.
  • Seite 68: Kameraeinstellungen

    Wenn innerhalb einer bestimmten Zeit (240s) nach der Änderung von Einstellungen die [Anwenden )] Taste nicht gedrückt wird, werden die Änderungen nicht übernommen. ssDr (samsung super Dynamic range) setup In einer Szene mit starkem Unterschied zwischen hell und dunkel, können Sie die Helligkeit des dunklen Bereichs separat erhöhen um die allgemeine Heiligkeit zu regulieren.
  • Seite 69: Einstellungen Für Den Weißabgleich

    einstellungen für den Weißabgleich Sie können die auf Weiß basierenden Bildfarben unter allen Lichtverhältnissen korrigieren. 1. Wählen Sie <Weißabgleich>. 2. Wählen Sie <Modus>. • ATW : Korrigiert die Farben des Kamera-Videos automatisch. Bei Quecksilber/Natrium-Lampen funktioniert ATW nicht. • Manuell : Regelt die Rot- und Blauanteile des Kamera-Videos manuell. •...
  • Seite 70 setup-bildschirm bLc setup Sie können manuell einen gewünschten Bereich im Video festlegen und diesen mit höherer Klarheit darstellen. 1. Wählen Sie <hintergrundlicht>. 2. Stellen Sie <Modus> auf <bLc> ein. Wenn Sie BLC auswählen, werden auf dem Bildschirm zur PTZ-Steuerung die Fenster Box Anpassung und BLC box Schritt angezeigt.
  • Seite 71 WDr setup Es kann eingestellt werden, ein scharfes Bild von Objekten in Szenen anzuzeigen, in denen sowohl helle als auch dunkle Bereiche vorhanden sind. 1. Wählen Sie <hintergrundlicht> aus. 2. Setzen Sie <Modus> auf <WDr>. 3. Jeden Menüpunkt auswählen und richtig einstellen.
  • Seite 72 setup-bildschirm Die beste WDR-Leistung erhalten Sie, indem der Iris-Modus auf <Auto> eingestellt wird. Falls der Anwender mit Gegenlichtkompensation arbeitet, kann der Autofokus-Betrieb je nach Lichtbedingungen wiederholt werden, weshalb der Einsatz der Scharfstellung <One Push AF> oder <Manuell> empfohlen wird. einst belichtung Sie können den Belichtungspegel der Kamera anpassen.
  • Seite 73: Auf Tag/Nacht Einstellen

    Auf tag/nacht einstellen 1. Wählen Sie <tag/nacht>. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Modus: Modus wird verwendet, um die Farbe Schwarz oder Weiß anzupassen. - Farbe: Das Video wird immer in Farbe ausgegeben. - S/W: Das Video wird immer in Schwarz und Weiß...
  • Seite 74 setup-bildschirm einst. besonderes 1. Wählen Sie <besonderes> aus. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • DIS : Kompensiert automatisch das Bildschirmflimmern. DIS kann nicht verwendet werden, wenn VA/MD und Temperierungserkennung eingesetzt werden. Der Digitalzoom kann beim Einsatz von DIS nicht verwendet werden. •...
  • Seite 75 Fokus setup 1. <Fokus> auswählen. 2. Jeden Menüpunkt auswählen und richtig einstellen. • Modus - Manuell : Der Fokus wird manuell je nach Zoomfaktor eingestellt. - Auto : Der Fokus wird automatisch je nach Zoomfaktor eingestellt. - Eine Aufnahme AF : Die Einstellung des Autofokus erfolgt einmal nach dem Zoomen.
  • Seite 76: Osd Setup

    setup-bildschirm OsD setup 1. <OsD> auswählen. 2. Jeden Menüpunkt auswählen und richtig einstellen. • Kameratitel : Festlegen, ob der Kameratitel auf dem Bildschirm angezeigt werden soll, oder nicht. Der Name kann aus bis zu 45 Zeichen bestehen. • Kameratitel X, Y : Die Koordinaten festlegen, an denen der Kameratitel auf dem Bildschirm angezeigt werden soll.
  • Seite 77 smart codec Stellen Sie einen gewünschten Bereich für über die Kamera eingehende Videos als ROI- Bereich ein, und legen Sie die Erkennungssensibilität für den Bereich fest. 1. Wählen Sie die Registerkarte <Video & Audio ( )> aus dem Setup-Menü. 2. Klicken Sie <smart codec>. 3.
  • Seite 78: Netzwerk-Setup

    Option, wenn Sie den von Samsung Techwin zur Verfügung gestellten DDNS-Server benutzen. - Produkt-ID : Geben Sie die im Samsung DDNS Dienst registrierte Produkt-ID ein. - Quick connect : Stellt die Portweiterleitung automatisch ein, wenn ein Router mit UPnP (Universal Plug and Play) verwendet wird.
  • Seite 79: Registrierung Unter Ddns Vornehmen

    DDns vornehmen ihr Produkt unter samsung DDns registrieren 1. Besuchen Sie die Webseite von iPOLiS (www.samsungipolis.com) und melden Sie sich mit einem gültigen Benutzerkonto an. 2. Wählen Sie aus der oberen Menüleiste <DDns serVice>-<MY DDns>. 3. Klicken Sie auf [PrODUct registrAtiOn].
  • Seite 80 Über das Kamera-setup eine Verbindung zu samsung DDns herstellen 1. Stellen Sie im DDNS-Setup <DDns> auf <samsung DynDns>. 2. Den <Produkt-iD > eingeben, der bei der Registrierung des Produkts auf der DDNS-Seite festgelegt wurde. 3. Klicken Sie auf [Anwenden (...
  • Seite 81 iP-entstörung Sie können eine Liste von IPs erstellen, denen der Zugang erlaubt oder verweigert wird. 1. Wählen Sie die Registerkarte <network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <iP-entstörung>. 3. Wählen Sie <Filterung-typ>. • Abgelehnt : Wenn Sie diese Option wählen, wird den IP-Adressen, die dieser Filterliste hinzugefügt wurden, der Zugang verweigert.
  • Seite 82: Das Zertifikat Löschen

    setup-bildschirm Sie können ein sicheres Verbindungssystem oder ein öffentliches Zertifikat zu diesem Zweck auswählen. 1. Wählen Sie die Registerkarte <network ( )> aus dem Setup-Menü. 2. Klicken Sie auf <ssL>. 3. Wählen Sie ein sicheres Verbindungssystem aus. Um über den HTTPS-Modus auf eine Kamera zuzugreifen, müssen Sie die IP-Adresse wie folgt eingeben: https://<Kamera_IP>.
  • Seite 83 802.1x Bei dem Verbindungsaufbau mit einem Netzwerk kann festgelegt werden, ob das 802.1x Protokoll verwendet werden soll und anschließend das Zertifikat installiert werden. 1. Wählen Sie die Registerkarte <network ( )> aus dem Setup-Menü. 2. Klicken Sie auf <802.1x>. 3. <ieee 802.1x einstellung(eAPOL mit eAP-tLs verwenden)>...
  • Seite 84 setup-bildschirm Es kann die Priorität festgelegt werden, um eine stabile Übertragungsgeschwindigkeit für eine bestimmte IP zu sichern. 1. Wählen Sie die Registerkarte <network ( )> aus dem Setup-Menü. 2. Klicken Sie auf <Qos>. 3. Klicken Sie auf die [hinzufügen )] Schaltfläche. Die IP-Liste wird erstellt.
  • Seite 85 • SNMP Trap aktivieren: SNMP Trap wird verwendet, um wichtige Ereignisse und Bedingungen an den Admin System zu senden. - Gemeinschaft: Den Namen der Trap Community eingeben, um Nachrichten zu empfangen. - IP-Adresse: Die IP-Adresse eingeben, an die die Nachrichten gesendet werden. - Authentifizierungsfehler: Gibt an, ob ein Ereignis generiert werden soll, wenn die Community-Information ungültig ist.
  • Seite 86 Client als auch im Betriebssystem gesucht werden. • UPnP entdeckung: Gibt Befähigen oder Deaktivieren für UPnP-Ermittlung an. • Freundlicher name: Den Kameranamen anzeigen. Der Anzeigename wird im Format von SAMSUNG-<Modellname>-<MAC- Adresse> angezeigt. Beim Windows-Betriebssystem, das grundsätzlich UPnP unterstützt, werden die Kameras, die mit dem Netzwerk verbunden sind, angezeigt.
  • Seite 87 ereigniss-setUP FtP / e-mail Es können die FTP / E-Mail Server Einstellungen konfiguriert werden, sodass die mit der Kamera aufgenommenen Bilder an Ihren PC gesendet werden, wenn ein Ereignis eintritt. 1. Wählen Sie die Registerkarte <event ( )> aus dem Setup-Menü. 2.
  • Seite 88 setup-bildschirm • E-mail-Konfiguration - Serveradresse : Geben Sie die IP-Adresse des E-Mail-Servers ein, an den die Bilder eines Alarms oder Ereignisses gesendet werden sollen. - Verwendung Authentifizierung : Wählen ob die Berechtigung benutzt werden soll. - SSL Verwendung : Legen Sie die Verwendung von SSL fest. - ID : Geben Sie den Benutzernamen zur Anmeldung auf dem E-Mail-Server ein.
  • Seite 89 Wenn Sie eine Micro SD-Karte, die in einem anderen Dateispeichertyp (AVI/STW) gespeichert wurde, einsetzen, müssen Sie sie vor Gebrauch formattieren. - STW : Dies ist das spezifische Dateiformat von Samsung Techwin. - AVI : Es ist das konventionelle AVI-Format. • Überschreiben : Wenn die Micro SD-Speicherkarte voll ist, werden die alten Daten gelöscht und durch neue ersetzt.
  • Seite 90: Wenn Sie In Ihrem Nas Aufnehmen Möchten

    setup-bildschirm 4. Legen Sie die <normal Aufnahme setup> fest. • Immer : Speichert die aufgezeichneten Videos immer auf der Micro SD-Speicherkarte. Wenn Immer eingestellt ist, kann die Aktivierungszeit nicht geändert werden. • Nur festgelegte Zeit : Führt die Aufnahme zur festgelegten Zeit am festgelegten Wochentag durch.
  • Seite 91 Bestätigen Sie, dass die NAS IP-Adresse und die Kamera-IP-Adresse dasselbe Format haben. Ex) Der Erstwert des NAS & der Kamerasubnetzmaske ist 255.255.255.0. Ist die IP-Adresse 192.168.20.32, sollte sich die NAS IP-Adresse im Bereich von 192.168.20.1~192.168.20.255. befinden Prüfen Sie, ob Sie als ein anderer Benutzer ohne Formatierung des gespeicherten oder benutzten Basisordners zugreifen wollten.
  • Seite 92: Nas (Network-Attached Storage) Leitfaden

    setup-bildschirm nAs (network-Attached storage) Leitfaden Aufgrund von vorübergehenden Netzwerkausfällen kann es bei Nutzung von NAS vorkommen, dass Daten nicht gespeichert werden können. Wenn es die Einstellungen zulassen, dass eine Micro SD-Karte gleichzeitig mit dem NAS angeschlossen werden kann, liegt die Aufnahmepriorität bei NAS. Wenn Sie den NAS zum Überschreiben aktivieren indem Sie ihn auf <Aus>...
  • Seite 93 3. Im Menü Berechtigungen und Dateinutzung auf <shared Folder> klicken. 4. Auf die Schaltfläche [create] klicken. 5. Nach Eingabe des Namens des gemeinsamen Ordners(ID), auf die Schaltfläche [OK] klicken und einen gemeinsamen Ordner erstellen. In diesem Beispiel lautet die Bezeichnung des gemeinsamen Ordners [testDirectory].
  • Seite 94 setup-bildschirm 8. Nachdem auf die Schaltfläche [create] geklickt wurde, Name (ID) und Passwort eingeben. In diesem Beispiel werden Name (ID) und Passwort auf [testiD] gesetzt. Entsprechend den NAS-Empfehlungen und bei Nutzung von Netgears NAS- Geräten, dürfen Sie keine Nutzungskapazität zuweisen. 9.
  • Seite 95: Alarmsignal

    Alarmsignal 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <Alarmsignal>. 3. Stellen Sie den Typ für den Alarm Ausgang der Kamera ein. Wenn Sie den Typ des Alarm Ausgangs ändern, wird die Alarm Ausgang Schaltfläche auf der Überwachungsseite und der auf der Ereignis Setup Seite angezeigte Typ des Alarm Ausgangs entsprechend geändert.
  • Seite 96 setup-bildschirm ALArMeingAbe Sie können die Art des Alarmeingangs, die Aktivierungszeit und den Betriebsmodus einstellen. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ALArMeingAbe>. 3. Entscheiden Sie, ob Sie die Option auf <Aktiviern> einstellen möchten oder nicht. 4.
  • Seite 97 6. Legen Sie eine Funktion fest, die durchgeführt werden soll, wenn ein Alarm auftritt. • FTP : Legen Sie den Gebrauch von FTP-Übertragung im Alarmeingangs-Setup fest. Lesen Sie zu mehr auf “FTP / E-Mail”. (Seite 87) • E-mail : Legen Sie die Verwendung der E-Mail-Übertragung im Setup für den Alarmeingang fest.
  • Seite 98 setup-bildschirm zeitplan Es kann eingestellt werden, die Videodaten in bestimmten Intervallen zu speichern, unab- hängig davon ob ein Ereignis eingetreten ist. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <zeitplan>. 3. Entscheiden Sie, ob Sie die Option auf <Aktiviern>...
  • Seite 99: Manipulation Erkennung

    Manipulation erkennung Es kann eingestellt werden Manipulationsversuche und auslösende Ereignisse zu erkennen, wie plötzliche Änderung der Aufnahmerichtung der Kamera, blockiertes Objektiv und andere allgemeine Veränderungen am Videomotiv. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <Manipulation erkennung>. 3.
  • Seite 100 setup-bildschirm MD / VA Ereignisse der Bewegungserkennung und Video Analyse können so eingestellt werden, dass sie die Ausgabe eines Ereignis Signals auslösen. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <MD / VA>. 3.
  • Seite 101 so benutzen sie die Funktion bewegungserkennung (MD) 1. Den Modus <bewegungserkennung> auswählen. 2. Die Empfindlichkeit auswählen, mit der Bewegungen vom Hintergrund unterschieden werden. Bei der Empfindlichkeit kann unter 5 Stufen ausgewählt werden (sehr niedrig / niedrig / normal / hoch / sehr hoch). 3.
  • Seite 102: Um Die Funktion Intelligente Video-Analyse (Va) Zu Verwenden

    setup-bildschirm Um die Funktion intelligente Video-Analyse (VA) zu verwenden 1. Den Modus <Alarm eingang> auswählen. 2. Die Empfindlichkeit auswählen, mit der Bewegungen vom Hintergrund unterschieden werden. Bei der Empfindlichkeit kann unter 5 Stufen ausgewählt werden (sehr niedrig / niedrig / normal / hoch / sehr hoch). 3.
  • Seite 103 4. Die Art der Analyse auswählen. • Vorbeigehen : Das System erkennt die Veränderung, wenn ein Objekt die voreingestellte Linie passiert. • Betreten/Verlassen : Das System erkennt die Veränderung, wenn ein Objekt den voreingestellten Bereich durchquert. • Erscheinen (Verschwinden) : Das System erkennt die Veränderung, wenn ein Objekt im voreingestellten Bereich erscheint und wieder verschwindet.
  • Seite 104 setup-bildschirm einstellen der Video Analyse regeln ` Vorbeigehen 1. Stellen Sie den Typ auf <Vorbeigehen> ein. 2. Um die Basislinie festzulegen, auf dem Bildschirm den Startpunkt und den Endpunkt anklicken. Sie können die Linie stornieren, indem Sie bei Drücken der rechten Maustaste einen Bereich aufziehen.
  • Seite 105 ` erscheinen (Verschwinden) 1. Stellen Sie den Analysetyp auf <erscheinen (Verschwinden)> ein. 2. Ziehen Sie die für das Bild gewünschte Position. Der gezogene graue Bereich wird als Bereich von Interesse eingestellt. • Einblenden/Ausblenden : Es werden Objekte, die im Bereich erscheinen und in ihm für eine bestimmte Zeit verweilen und die Grenzen des Bereichs nicht überschreiten, sowie das verschwinden von Objekten erkannt, die sich in dem Bereich aufgehalten haben.
  • Seite 106 setup-bildschirm gesichtserkennung Sie können einstellen Gesichter zu erkennen und ein entsprechendes Ereignis auszulösen. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <gesichtserkennung>. 3. Entscheiden Sie, ob Sie die Option auf <Aktiviern> einstellen möchten oder nicht.
  • Seite 107 geräusch erkennung Es kann eingestellt werden Geräusche oberhalb einer festgelegten Lautstärke zu erkennen und ein entsprechendes Ereignis auszulösen. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <geräusch erkennung>. 3. Entscheiden Sie, ob Sie die Option auf <Aktiviern>...
  • Seite 108 setup-bildschirm netzwerkverbindung unterbrochen Ist die Verbindung des Netzwerks physikalisch getrennt, wird dies als Ereignis verstanden, das gespeichert werden muss. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <netzwerkverbindung unterbrochen >. 3. Entscheiden Sie, ob Sie die Option auf <Aktiviern>...
  • Seite 109: System-Setup

    sYsteM-setUP Produktinformation 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Produktinformation>. 3. Überprüfen Sie die Kamerainformationen oder geben Sie Einzelheiten bezüglich Ihrer Netzwerkumgebung an. • Modell : Modellname des Geräts. • Seriennummer : Seriennummer des Geräts.
  • Seite 110 setup-bildschirm Aktualisierung / neustart 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Aktualisierung / neustart>. 3. Wählen Sie einen bestimmten Menüpunkt und stellen Sie ihn entsprechend ein. • Upgraden : Führt eine Systemaktualisierung durch. •...
  • Seite 111 Minuten in Anspruch nehmen. Wenn Sie den Aktualisierungsprozess abbrechen, so kann er nicht fertiggestellt werden. Während des System Neustarts findet der Zugriff über Web Viewer nicht statt. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungcctv.com) heruntergeladen werden. Deutsch _111...
  • Seite 112: Wiederherstellen Der Gesicherten Einstellungen

    setup-bildschirm sicherung der aktuellen einstellungen 1. Klicken Sie auf [backup]. Das „Speichern unter“-Dialogfeld erscheint. 2. Wählen Sie einen Backup-Pfad mit einem ordnungsgemäßen Dateinamen und klicken Sie auf [save]. Die Backup-Datei wird unter dem festgelegten Pfad und in dem Format „.bin“ gespeichert. Wiederherstellen der gesicherten einstellungen 1.
  • Seite 113 Protokoll Sie können das System- oder das Ereignisprotokoll überprüfen. 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Protokoll>. 3. Wählen Sie einen Protokolltyp aus. • System : Sie können anhand der Systemprotokolle nachprüfen, an welcher Stelle Systemänderungen, gemeinsam mit Zeitangaben, aufgezeichnet wurden.
  • Seite 114 setup-bildschirm Open sDK Ein Nutzer kann auf seiner Kamera Applikationen installieren und damit Zusatzfunktionen ausführen. 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Open sDK>. 3. Um die*.cap-Datei aus dem Benutzerordner auszuwählen, ist die [Durchsuchen ( Schaltfläche anzuklicken.
  • Seite 115: Profilinformation Einsehen

    PrOFiLinFOrMAtiOn einsehen Profil zugriff Sie können die Angaben der Profil überprüfen. 1. Auf dem Live-Bildschirm auf [status )] klicken. 2. Der Bildschirm Profilinformation wird angezeigt. • Profil Zugriff : Zeigt die Angaben des neu hinzugefügten Profils an. - Profil : Zeigt die Angaben des neu hinzugefügten Codecs an.
  • Seite 116: Anhang

    Tag und Nacht Autom. (Elektrisch) / Farbe / S/W / Extern / Programm Gegenlichtkompensation Aus / BLC Funktionsweise BREIT-Dynamischer Bereich 120dB Kontraststeigerung SSDR (Samsung Super Dynamischer Bereich) (Aus / Ein) Digitale Rauschunterdrückung SSNRIII (2D+3D Rauschunterdrückung) (Aus / Ein) 116_ anhang...
  • Seite 117 Eingabeimpedanz: etwa 2K Ohm Linie aus (3,5mm Stereo Minijack), Audio aus Max. Ausgangspegel: 1 Vrms RS-485 Serienschnittstelle - Samsung-T/E, Pelco-D/P, Sungjin, Panasonic, Vicon, Honewell, AD, GE, Bosch Bewegungserkennung, Verfälschung, Audioerkennung, Alarm Auslöser Gesichtserkennung, Netzwerk-Unterbrechung, Videoanalysen, Alarmeingabe y Datei Hochladen über FTP, E-Mail y Benachrichtigung über E-Mail...
  • Seite 118 anhang Elemente Beschreibung Ethernet RJ-45 (10/100 BASE-T) Videokomprimierungsformat H.264(MPEG-4 Part 10/AVC), Motion JPEG 1920x1080 / 1280x1024 /1280x960 / 1280x720 / Auflösung 1024x768 / 800x600 / 800x450 / 720x576 / 640x480 / 640x360 / 320x240 / 320x180 H.264 : Max. 60fps bei allen Auflösungen Bewegung JPEG : 1920x1080 / 1280x1024 /1280x960 / 1280x720 / Max.
  • Seite 119 Elemente Beschreibung Streaming-Methode Unicast / Multicast Max. Benutzerzugriff 10 Benutzer im Unicast-Modus SD/SDHC/SDXC-Speicherkarten-Steckplatz Randspeicher - auf der SD/SDHC/SDXC-Speicherkarte aufgenommene Bewegungsbilder können heruntergeladen werden. ONVIF Profile-S Anwendungsprogrammierschnittstelle SUNAPI 2.0 SVNP 1.2 English, French, German, Spanish, Italian, Chinese, Korean, Netzwerk Russian, Japanese, Swedish, Denish, Portuguese, Czech, Sprache der Webseite Polish, Turkish, Rumanian, Serbian, Dutch, Croatian, Hungarian, Greek, Norway, Finland...
  • Seite 120: Produktansicht

    anhang PrODUKtAnsicht Einheit: mm (inch) 134.3(5.29") 72(2.83") 135.4(5.33") 120_ anhang...
  • Seite 121 FehLersUche PROBLEM LÖSUNG y Überprüfen Sie, ob die Netzwerkeinstellungen der Kamera entsprechend sind. y Kontrollieren Sie, oballe Netzwerkkabel korrekt angechlossen wurden. Ich kann von einem Webbrowser y Prüfen Sie bei einer Verbindung über DHCP, ob die Kamera dynamische nicht auf die Kamera zugreifen. IP-Adressen problemlos erhalten kann.
  • Seite 122 anhang PROBLEM LÖSUNG Kann ich Ereignisregeln definieren, auch wenn ich y Ja, dies ist möglich. Regeln für Ereignisse können unabhängig von der <Bewegungserkennung / Video- Einstellung der intelligenten Videoanalyse durchgeführt werden. Analytics> nicht verwende? Am Port für den Signalausgang wird kein Signal erkannt, selbst y Prüfen Sie die Einstellungen des Ports für den Signalausgang.
  • Seite 123: Open Source Announcement

    Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.
  • Seite 124: Gnu General Public License

    gnU generAL PUbLic License Activities other than copying, distribution and modification are not covered by this License ; they are outside its scope. Version 2, June 1991 The act of running the Program is not restricted, and the output from the Program is covered only if its contents Copyright (C)1989, 1991 Free Software Foundation, Inc.
  • Seite 125 b) Accompany it with a written offer, valid for at least three If any portion of this section is held invalid or unenforceable years, to give any third party, for a charge no more than under any particular circumstance, the balance of the section your cost of physically performing source distribution, a is intended to apply and the section as a whole is intended complete machinereadable copy of the corresponding...
  • Seite 126: End Of Terms And Conditions

    Preamble (INCLUDING BUT NOT LIMITED TO LOSS OF DATA OR DATA BEING RENDERED INACCURATE OR LOSSES The GNU General Public License is a free, copyleft license SUSTAINED BY YOU OR THIRD PARTIES OR A FAILURE for software and other kinds of works. The licenses for most OF THE PROGRAM TO OPERATE WITH ANY OTHER software and other practical works are designed to take away PROGRAMS), EVEN IF SUCH HOLDER OR OTHER PARTY...
  • Seite 127 2. basic Permissions. To “modify” a work means to copy from or adapt all or part of the work in a fashion requiring copyright permission, All rights granted under this License are granted for the term other than the making of an exact copy. The resulting work of copyright on the Program, and are irrevocable provided is called a “modified version”...
  • Seite 128 d) If the work has interactive user interfaces, each must incorporation into a dwelling. In determining whether a display Appropriate Legal Notices; however, if the product is a consumer product, doubtful cases shall be Program has interactive interfaces that do not display resolved in favor of coverage.
  • Seite 129 10. Automatic Licensing of Downstream recipients. c) Prohibiting misrepresentation of the origin of that material, or requiring that modified versions of such Each time you convey a covered work, the recipient material be marked in reasonable ways as different automatically receives a license from the original licensors, from the original version;...
  • Seite 130 15. Disclaimer of Warranty. “discriminatory” if it does not include within the scope of its coverage, prohibits the exercise of, or is conditioned on the THERE IS NO WARRANTY FOR THE PROGRAM, TO THE non-exercise of one or more of the rights that are specifically EXTENT PERMITTED BY APPLICABLE LAW.
  • Seite 131 OpenssL combined License The OpenSSL toolkit stays under a dual license, i.e. both the conditions of the OpenSSL License and the original SSLeay license apply to the toolkit. See below for the actual license texts. Actually both licenses are BSD-style Open Source licenses. In case of any license issues related to OpenSSL please contact openssl-core@openssl.org.
  • Seite 132: Bsd License

    This product includes software developed by the Computer using both IPv4 and IPv6. For more additional information, Science Department at University College London. send email to help.cctv@samsung.com. 4. Neither the name of the University nor of the Department Copyright (C) 2004, Kneschke, incremental may be used to endorse or promote products derived from All rights reserved.
  • Seite 133 THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR MERCHANTABILITY AND FITNESS FOR A PARTICULAR...
  • Seite 134 THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR MERCHANTABILITY AND FITNESS FOR A PARTICULAR...
  • Seite 135 THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY APPLE AND ITS HOLDERS AND CONTRIBUTORS “AS IS” AND ANY CONTRIBUTORS “AS IS” AND ANY EXPRESS OR EXPRESS OR IMPLIED WARRANTIES, INCLUDING, IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY MERCHANTABILITY AND FITNESS FOR A PARTICULAR...
  • Seite 136 Copyright (c) 2006 Free Software Foundation, Inc. Mozilla Public License Since we, at Samsung Techwin, used the Mozilla Firefox component without modifying the source code according to the MOZILLA Public license 1.1, we are not obliged to provide the source code of the corresponding component.
  • Seite 137 1.11. “Source Code’’ means the preferred form of the Covered modifications of Contributor Version or ii) the combination of Code for making modifications to it, including all modules it Modifications made by that Contributor with other software contains, plus any associated interface definition files, scripts (except as part of the Contributor Version) or other devices;...
  • Seite 138 6.3. Derivative Works. If You create or use a modified version You must include such notice in a location (such as a relevant directory) where a user would be likely to look for such a notice. of this License (which you may only do in order to apply it to If You created one or more Modification(s) You may add your code which is not already Covered Code governed by this name as a Contributor to the notice described in Exhibit A.
  • Seite 139 8.4. In the event of termination under Sections 8.1 or 8.2 eXhibit A -Mozilla Public License. above, all end user license agreements (excluding distributors The contents of this file are subject to the Mozilla Public License and resellers) which have been validly granted by You or Version 1.1 (the “License”);...
  • Seite 140 the independent JPeg group’s JPeg software The software included in this product contains copyrighted software that is licensed under the JPEG license. • JPEG license - Code project . Generating Outline OpenGL, Libjpeg This distribution contains the sixth public release of the Permission is NOT granted for the use of any IJG author’s Independent JPEG Group’s free JPEG software.
  • Seite 141 t-Kernel License - This Product uses the Source Code of T-Kernel under T-License granted by the T-Engine Forum(www.t-engine.org) t-License [License Agreement for source code of t-Kernel] established by T-Engine Forum on January 23, 2004 revised on June 17, 2004 revised on December 21, 2006 revised on March 24, 2009 Article 1.
  • Seite 142 Article 4. License of source code 4. The Distributor of Modification shall determine the name of the Modified Source Code subject to the rules separately 1. As provided for in this Article, T-Engine Forum shall established by T-Engine Forum and publish an appropriate notice as required by the rules on the Patch for Modification provide, and grant a license to use, the Source Code free and the Modified Source Code.
  • Seite 143: Apache License

    4. In the event that T-Engine Forum accepts the request Article 9. indemnity mentioned in Article 6.2, T-Engine Forum shall register and 1. Neither T-Engine Forum nor the copyright holder of the distribute the Ported Source Code as the Source Code for T-Kernel.
  • Seite 144 5. Submission of Contributions. Unless You explicitly state authorized to submit on behalf of the copyright owner. For the purposes of this definition, “submitted” means otherwise, any Contribution intentionally submitted for any form of electronic, verbal, or written communication inclusion in the Work by You to the Licensor shall be under sent to the Licensor or its representatives, including but the terms and conditions of this License, without any not limited to communication on electronic mailing lists,...
  • Seite 145 bzip2 License This program, "bzip2", the associated library "libbzip2", and all documentation, are copyright (C) 1996-2007 Julian R Seward. All rights reserved. component name License bzip2-1.0.5 Bzip2 http://www.bzip.org/ Redistribution and use in source and binary forms, with THIS SOFTWARE IS PROVIDED BY THE AUTHOR ``AS or without modification, are permitted provided that the IS’’...
  • Seite 146 PhP 3.01 License The PHP License, version 3.01 Copyright (c) 1999 - 2010 The PHP Group. All rights reserved. component name License php-5.2.17 PHP 3.01 http://www.php.net/distributions 6. Redistributions of any form whatsoever must retain the Redistribution and use in source and binary forms, with or without modification, is permitted provided that the following following acknowledgment: “This product includes PHP conditions are met:...
  • Seite 147 zlib / libpng License This software is provided 'as-is', without any express or implied warranty. In no event will the authors be held liable for any damages arising from the use of this software. component name License zlib-1.2.5 zlib / libpng http://zlib.net/ 3.
  • Seite 148 Samsung Techwin hat sich dem Schutz der Umwelt verpflichtet und wendet in allen Phasen des Produktherstellungsprozesses umweltfreundliche Verfahren an, um seinen Kunden umweltgerechtere Produkte zu liefern. Das Eco-Gütesiegel ist ein Zeichen für die Absicht von Samsung Techwin, Produkte zu liefern, und zeigt an, dass die Produkte die RoHS-Richtlinie der EU erfüllen.
  • Seite 149 MeMO...
  • Seite 150 VERKAUFSNETZWERK SAMSUNG TECHWIN CO., LTD. 6, Pangyo-ro 319beon-gil, Bundang-gu, Seongnam-si, Gyeonggi-do, SEOUL 463-400 Rep. of KOREA Tel : +82-70-7147-8753, 8764 Fax : +82-31-8018-3740 www.samsungsecurity.com SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 2nd Floor, No.

Inhaltsverzeichnis
