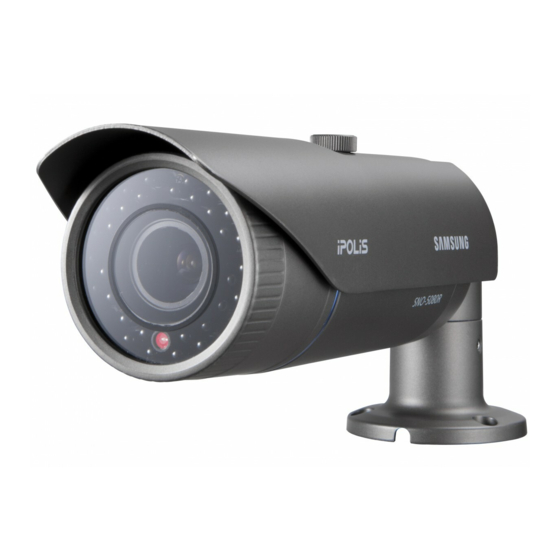

Samsung SNO-5080R Benutzerhandbuch

Samsung SNO-5080R Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SNO-5080R:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
NETZWERKKAMERA
Benutzerhandbuch
SNO-5080R

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung SNO-5080R

Inhaltszusammenfassung für Samsung SNO-5080R

  • Seite 1 NETZWERKKAMERA Benutzerhandbuch SNO-5080R...
  • Seite 2 Ander eingetragenen Marken in diesem Handbuch eingetragene Marken ihrer jeweiligen Inhaber. Richtlinien Dieser Handbuch ist urheberrechtlich geschützt und Eigentum der Samsung Techwin Co., Ltd. Unter keinen Umständen, dürfen dieses Dokument ohne die schriftliche Genehmigung der Samsung Techwin Co., Ltd vollständig oder teilweise reproduziert oder anderweitig verfügbar gemacht werden.

  • Seite 3: Übersicht

    übersicht Wichtige sicherheitshinWeise 1. Lesen Sie diese Anweisungen. 2. Bewahren Sie sie auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Reinigen Sie es nur mit einem trockenen Lappen. 7.
  • Seite 4 übersicht WArnUng SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDS ODER ELEKTROSCHOCKS ZU REDUZIEREN. STECKEN SIE KEINE METALLGEGENSTÄNDE DURCH DIE BELÜFTUNGSSCHLITZE ODER ANDERE ÖFFNUNGEN DER AUSRÜSTUNG. Schützen Sie das Gerät vor Flüssigkeitsspritzern und Tropfen. Stellen Sie keine mit Flüssigkeiten gefüllten Behälter auf dem Gerät ab (z.
  • Seite 5 Klasse nbauart Ein Gerät der KLASSE sollte nur an einen NETZ-Anschluss mit Schutzerdung angeschlossen werden. trennung des geräts Trennen Sie den Hauptstecker vom Gerät, wenn dieser beschädigt ist. Und wenden Sie sich bitte für die Reparatur an einen Fachmann in Ihrer Nähe. Außerhalb der UsA könnte ein hAr-code verwendet werden.
  • Seite 6 übersicht Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch. y Stellen sie das Gerät nicht auf eine unebene Fläche. y Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus, stellen Sie es nicht in der Nähe von Heizgeräten oder in sehr kalten Bereichen auf. y Das Gerät nicht in der Nähe von leitendem Material aufstellen.

  • Seite 7: Inhaltsverzeichnis

    inhALte übeRSiCHT Wichtige Sicherheitshinweise Produkt-Funktionen Empfohlene PC-Spezifikationen Lieferumfang Auf Einen Blick iNSTALLATioN & Für die Einstellung des veRbiNduNg Zoomfaktors oder der Bildschärfe Anschluss an Andere Geräte NeTzweRkveRbiNduNg Direktes Verbinden der Kamera uNd koNfiguRATioN an das LAN Verbinden der Kamera Direkt mit Einem DHCP Basierten DSL/ Kabelmodem Die Kamera Direkt mit Einem...
  • Seite 8 übersicht web vieweR Verbindung mit der Kamera Anmelden Installieren der Silverlight Runtime Installation des STW WebViewer Plug-ins Den Live-Bildschirm Benutzen SeTup-biLdSCHiRm Konfiguration Video-Setup Netzwerk-Setup Ereigniss-Setup System-Setup ANHANg Spezifikationen Produktansicht Fehlersuche Open Source Announcement 8_ übersicht...

  • Seite 9: Produktfunktionen

    PrODUKt-FUnKtiOnen y hD Videoqualität y Multi-Übertragung Dieser Netzwerk Encoder kann Videos in verschiedenen Auflösungen und Qualitäten über verschieden CODECs gleichzeitig anzeigen. MPEG-4-Video kann jedoch nicht auf einer Webseite wiedergegeben werden. Verwenden Sie CMS- Software, wenn Sie das Video auf einer Webseite wiedergeben möchten. y Überwachung über Webbrowser Der Webbrowser kann verwendet werden, um die Bildanzeige in einer lokalen Netzwer- kumgebung wiederzugeben.

  • Seite 10: Empfohlene Pc-Spezifikationen

    übersicht eMPFOhLene Pc-sPeZiFiKAtiOnen y CPU : Intel(R) Core(TM)2 2.00 GHz oder höher y Betriebssystem : Windows XP, VISTA, 7, Mac OS y Auflösung : 1280X1024 Pixel oder höher y RAM : 1GB oder höher y Webbrowser : Internet Explorer 7.0 oder neuer, Firefox 3.0 oder neuer, Chrome 8.0 oder neuer, Safari 4.0 oder neuer Im Gegensatz zu der auf der Webseite des Unternehmens veröffentlichten Version, wird weder die die Beta- Testversion noch die Entwickler-Version unterstützt.

  • Seite 11: Lieferumfang

    LieFerUMFAng Überprüfen Sie bitte, ob in der Produktverpackung die Kamera und alle Zubehörteile enthalten sind. Produktdesign Bezeichnung Menge Beschreibung Benutzerhandbuch, Installations-CD, CMS Software DVD Kurzanleitung Schablone Installationsanleitung des Produkts Selbstdrehende Schraube Zur Montage an die Wand oder Decke Wird für die Einstellung der L-förmiger Schraubenschlüssel Kameraausrichtung verwendet Wird zum Testen des Kameraanschlusses...

  • Seite 12: Auf Einen Blick

    übersicht AUF einen bLicK Vorderseite Bezeichnung Beschreibung Sonnenschutz Schützt die Kamera vor direkter Sonneneinstrahlung Sonnenschutz Dient der Befestigung des Sonnenschutzes an der Kamera Halterung An den Monitor anschließen, um das von der Kamera übertragene Video Video Ausgang betrachten zu können. Zum Zurücksetzen der Kameraeinstellungen auf die Standardeinstellungen.

  • Seite 13: Rückseite

    rückseite Bezeichnung Beschreibung Stromanschluss Zum Anschlus des Stromkabels. Netzwerkanschluss Wird zum Anschließen eines PoE- oder LAN-Kabels verwendet. ARM-OUT WHITE : Anschluss für Audioausgabe. ARM-IN BLUE : Anschluss für Audioeingang. I/O Port GRAY : Gewöhnlicher Port für die Verbindung der Ausgabe A-COM des Alarmsignals.

  • Seite 14: Installation & Verbindung

    installation & verbindung FÜr Die einsteLLUng Des ZOOMFAKtOrs ODer Der biLDschÄrFe 1. Die vordere Abdeckung wie dargestellt abnehmen. 2. Den Zoom/Fokus Hebel vorsichtig lösen. 3. Den Zoom/Fokus Hebel auf WEITWINKEL (NAH) oder entsprechend TELE (ENT- FERNT) einstellen. 4. Anschließend den Zoom/Fokus Hebel festziehen, um die eingestellte Position fest einzustellen.

  • Seite 15: Anschluss An Andere Geräte

    AnschLUss An AnDere gerÄte Energie Ethernet Der BNC-Out-Anschluss des Produkts ist Zweck einer unkomplizierten Installation mitgeliefert, und ist für die Überwachung nicht empfohlen. Wenn das BNC-Kabel angeschlossen bleibt, können beim Produkt durch Blitzschlag Schäden oder Fehlfunktionen hervorgerufen werden. ethernet-Verbindung Verbinden Sie das Ethernetkabel mit dem lokalen Netzwerk oder dem Internet. stromversorgung.

  • Seite 16: Netzwerkverbindung Und Konfiguration

    netzwerkverbindung und konfiguration netzwerkverbindung und konfiguration Sie können die Netzwerkeinstellungen gemäß Ihrer Netzwerkkonfigurationen einrichten. DireKtes VerbinDen Der KAMerA An DAs LAn Anschluss an die Kamera von einem lokalen Pc im LAn 1. Starten sie einen Internetbrowser am lokalen PC. 2. Geben sie die IP-adresse der kamera in die adressenleiste des browsers ein. Kamera INTERNET Switch...

  • Seite 17: Verbinden Der Kamera Direkt Mit Einem Dhcp Basierten Dsl/Kabelmodem

    VerbinDen Der KAMerA DireKt Mit eineM DhcP bAsierten DsL/KAbeLMODeM INTERNET DSL/Kabel modem Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) 1. Benützen Sie das LAN-Crosskabel um das Netzwerkkabel direkt am PC anzus- chliessen. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.
  • Seite 18 netzwerkverbindung und konfiguration Die KAMerA DireKt Mit eineM PPPoe-MODeM VerbinDen INTERNET PPPoE Modem Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) 1. Benützen Sie das LAN-Crosskabel um das Netzwerkkabel direkt am PC anzus- chliessen. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 19: Verbinden Der Kamera An Einen Breitband-Router

    VerbinDen Der KAMerA An einen breitbAnD-rOUter Über DAs PPPoe/KAbeLMODeM Das ist für eine kleine Netzwerkumgebung wie zum Beispiel Eigenheime, SOHO und gewöhnliche Geschäfte. Kamera INTERNET PPPoE oder PPPoE oder Breitband- Kabelmodem Kabelmodem Externer Fern-PC Router Kamera DDNS-Server Lokaler PC (Datenzentrum, KOREA) Konfigurieren der netzwerkeinstellungen des an einen breitband-router Befolgen Sie die nachfolgenden Anweisungen zur Konfiguration der Netzwerkeinstellungen des an einen Breitband-Router angeschlossenen lokalen PCs.

  • Seite 20: Schaltflächen Des Ip

    netzwerkverbindung und konfiguration schALtFLÄchen Des iP-instALLAtiOnsPrOgrAMMs Bezeichnung Beschreibung Modellname der verbundenen Kamera. Device Name Klicken Sie auf die Spalte, um die Liste nach Modellnamen zu sortieren. Wenn Sie jedoch während einer Suche darauf klicken, wird die Suche gestoppt. Alias Diese Funktion steht zurzeit nicht zur Verfügung. Für den aktuellen Verbindungsstatus des Netzwerkes wird entweder Mode <Static>, <Dynamic>...

  • Seite 21: Einstellung Der Statischen Ip

    Damit wird das IP-Installationsprogramm beendet. Bei der Installation des IP-Installers nur das auf der Installations-CD gelieferte Installationsprogramm oder, falls vorhanden, die neueste Version verwenden. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungcctv.com) heruntergeladen werden. einsteLLUng Der stAtischen iP Manuelle netzwerkeinstellung Führen Sie die Datei <iP installer_v2.XX.exe>...

  • Seite 22: Wenn Sie Keinen Breitband-Router Verwenden

    netzwerkverbindung und konfiguration 3. Geben Sie die nötigen Informationen in dem Fenster <Address> an. y MAC (Ethernet) Address : Die auf dem Etikett der Kamera abgedruckte MAC-Adresse wird automatisch angezeigt und erfordert keine Einstel- lung durch den Benutzer. Sie können die statistischen IP-Einstellungen konfigurieren, nur wenn Sie DHCP auswählen. Wenn sie keinen breitband-router verwenden Kontaktieren Sie ihren Netzwerkadministrator für die Einstellung der <iP Address>, <subnet Mask>...
  • Seite 23 bei Verwendung eines breitband-routers y IP Address : Geben Sie eine Adresse ein, die sich im IP-Bereich des Breit- band-Routers befindet. bsp ) 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 y Subnet Mask : Die <subnet Mask> des Breitband-Routers ist ebenfalls die <subnet Mask> der Kamera. y Gateway : Die <Local iP Address>...

  • Seite 24: Automatische Netzwerkeinstellung

    netzwerkverbindung und konfiguration Automatische netzwerkeinstellung Führen Sie die Datei <iP installer_v2.XX.exe> aus, um die Kamerasuchliste anzuzeigen. Anfangs werden sowohl [Auto set] als auch [Manual set] grau dargestellt. Für gefundene Kameras mit der Einstellung IPv6 werden diese Schaltflächen grau dargestellt, da die Kameras diese Funktion nicht unterstützen.

  • Seite 25: Einstellung Der Dynamischen Ip

    einsteLLUng Der DYnAMischen iP einstellung der dynamischen iP-Umgebung y Beispiel einer dynamischen IP-Umgebung - Wenn einem Breitband-Router, mit dem Kameras verbunden sind, eine IP-Adresse von einem DHCP-Server zugewiesen wird - Wenn die Kamera direkt mit einem xDSL- oder Kabelmodem mithilfe eines DHCP- Protokolls verbunden wird - Wenn die IP-Adressen von dem internen DHCP-Server über eine LAN-Verbindung zugewiesen werden...

  • Seite 26: Portbereichweiterleitung Konfigurieren

    netzwerkverbindung und konfiguration POrtbereichWeiterLeitUng KOnFigUrieren (POrt MAPPing) Wenn Sie einen Breitband-Router mit verbundener Kamera installiert haben, müssen Sie die Weiterleitung des Portbereichs für den Breitband-Router einstellen, damit auch ein entfernter Computer auf die verbundene Kamera zugreifen kann. Manuelle Portbereichweiterleitung 1. Wählen Sie aus dem Einstellungsmenü des Breitband-Routers <Applications &...
  • Seite 27 einstellen des Portweiterleitungsbereichs für mehrere netzwerkkameras Wenn mehrere Netzwerkkamera an einen Breitband-Routergerät angeschlossen ist, sollten Sie den TCP 943 -Port des Routers am TCP 943-Port der angeschlossenen Kamera weiterleiten. Wenn Sie den TCP 943 Anschluss des Routers nicht richtig einstellen, können Sie kein Videostream von der Webseite der Kamera empfangen.

  • Seite 28: Von Einem Gemeinsamen Lokalen Pc Eine Verbindung Zu Der Kamera Herstellen

    netzwerkverbindung und konfiguration VOn eineM geMeinsAMen LOKALen Pc eine VerbinDUng ZU Der KAMerA hersteLLen 1. Führen den IP-Installer aus. Es wird nach verbundenen Kameras gesucht und eine entsprechende Liste angezeigt. 2. Doppelklicken Sie auf eine Kamera, um auf sie zuzugreifen. Der Internetbrowser wird gestartet und stellt eine Verbindung zu der Kamera her.

  • Seite 29: Web Viewer

    web viewer VerbinDUng Mit Der KAMerA sie würden, normalerweise, 1. Starten Sie den Internetbrowser. 2. Die IP-Adresse der Kamera in die Ad- resszeile eingeben. bsp) • IP Addresse (IPv4) : 192.168.1.100  http://192.168.1.100 - Der Anmeldedialog sollte erscheinen. • IP Adresse (IPv6) : 2001:230:abcd: ffff:0000:0000:ffff:1111 ...
  • Seite 30 Um das Gerät auf dem <DDns> Server zu registrieren, besuchen Sie bitte www.samsungipolis. com, registrieren Sie zuerst Ihr Gerät stellen Sie anschließen im Net Viewer unter <network> - <DDns> auf <samsung DDns> und geben Sie ebenfalls die <Produkt-iD> ein, die Sie bei der DDNS-Registrierung verwendet haben.

  • Seite 31: Installieren Der Silverlight Runtime

    instALLieren Der siLVerLight rUntiMe Wenn Ihr PC Silverlight Runtime nicht installiert hat oder nur eine ältere Version, werden Sie automatisch auf die Silverlight Runtime Installationsseite weitergeleitet, wenn sie auf den Web Viewer zugreifen. ` installation unter Windows 1. Klicken Sie auf <click here>. 2.
  • Seite 32 web viewer 5. Nach Abschluss klicken Sie <close>. ` installation unter MAc Os 1. Führen Sie die Datei mit der Dateiendung “.dmg” aus. 2. Führen Sie die automatisch erstellte Installationsdatei mit der Dateiendung “.pkg” aus. 3. Auf <continue> klicken. 32_ web viewer...
  • Seite 33 4. Wählen Sie Ihre Sprache im Fenster für die Sprachauswahl aus und klicken Sie auf <continue>. 5. Klicken Sie auf <Agree>. 6. Klicken Sie auf <install>. Deutsch _33...
  • Seite 34 web viewer 7. Geben Sie das Passwort des Kontos ein an dem Sie gerade angemeldet sind und klicken Sie auf <install software> um fortzufahren. 8. Nach Abschluss auf <close> klicken. 34_ web viewer...

  • Seite 35: Installation Des Stw Webviewer Plug-Ins

    Fehlermeldung “Es ist keine VC++ 2010 Laufzeitbibliothek installiert. Bitte installieren Sie die Laufzeitbibliothek.” Führen Sie die Datei Vcredist_x86.exe aus, die Sie auf der Samsung Webseite unter www.samsungcctv.com oder auf der mitgelieferten Installations-CD finden. Bei der Datei vcredist_x86.exe handelt es sich um das Installationsprogramm für Microsofts Visual Studio 2010 redistributable package für 32-bit Betriebssysteme.

  • Seite 36: Den Live-Bildschirm Benutzen

    web viewer Den LiVe-biLDschirM benUtZen Bezeichnung Beschreibung Überwachen Gehen Sie zum Überwachungsbildschirm. Setup Gehen Sie zum Setup-Bildschirm. Gibt das Live-Video auf dem Bildschirm wieder. Viewer-Bildschirm Sie können das Mausrad verwenden, um den Digitalzoom auf dem Viewer Bildschirm zu aktivieren. Sie können einen Profiltyp in <Video Profil> im <Video> Setupmenü auswählen. Profiltyp Wenn eine Verbindung zum Web Viewer besteht, werden die Informationen des gerade verwendeten Profils angezeigt.

  • Seite 37: Den Schnappschuss Aufnehmen

    Bezeichnung Beschreibung Vollbild Schaltet das aktuelle Videobild auf die maximale Größe des Monitors um. Aufnahme Speichert den Schnappschuss als Bild im .bmp oder .jpg Format. Alarmsignal Aktiviert den Alarm Ausgang. Kontextmenü Das Menüsymbol des Kontextmenüs der linken Ecke verschwindet. verbergen Den schnappschuss aufnehmen 1.

  • Seite 38: Setup-Bildschirm

    setup-bildschirm KOnFigUrAtiOn Sie können die Video, Netzwerk, Ereignis und Systemeinstellungen der Kamera im Netzwerk konfigurieren. 1. Klicken Sie [setup ( )] im Live-Bildschirm. 2. Der Setup-Bildschirm erscheint. Microsoft Sliverlight 4.0 muss auf dem PC installiert werden, um die Video-Vorschau zu ermöglichen.
  • Seite 39 • Standard profil : Wenn bei der Verwendung des Web Viewer kein Profil angegeben wird, wird das Standard Videoprofil verwendet. • E-mail/FTP Profil : Video-Profil zur festgelegten E-Mail oder FTP-Seite übertragen. Nur der MJPEG Codec kann als das E-mail/FTP Profil festgelegt werden. 6.
  • Seite 40 setup-bildschirm ein Videoprofil hinzufügen Sie können so viele codecs wie notwendig hinzufügen, sodass eine Vielfalt an Profilen je nach Aufnahmebedingungen angewendet werden kann. 1. Wählen Sie eine der <Video Profil> Optionen. 2. Geben sie einen namen und wählen sie ein codec aus. 3.
  • Seite 41 Was ist die gOV-Länge? Bei GOV (Group of Video object planes) handelt es sich um eine Sequenz von Videobildern für die MPEG-4 und H.264 Kompression, die eine Abfolge von an Einzelbildern vom ersten I-Frame (Schlüsselbild) bis zum nächsten I-Frame umfasst. GOV besteht aus zwei Arten an Einzelbildern I-Frame und P-Frame.

  • Seite 42: Kameraeinstellungen

    setup-bildschirm Privatezone einrichten Sie können einen speziellen Bereich des Videos als geschützten Bereich für ihre Privatsphäre festlegen. 1. Stellen Sie es auf <ein>. 2. Klicken Sie auf [Anwenden ( wenn Sie die Einstellungen vorgenommen haben. 3. Die <Farbe> für die Privatzone festlegen.
  • Seite 43 (samsung super Dynamic range) setup In einer Szene mit starkem Unterschied zwischen hell und dunkel, können Sie die Helligkeit des dunklen Bereichs separat erhöhen um die allgemeine Heiligkeit zu regulieren. 1. Wählen Sie <ssDr>. 2. Stellen Sie <Modus> auf <ein> ein.
  • Seite 44 setup-bildschirm Der Weißabgleich könnte aus folgenden Gründen möglicherweise nicht einwandfrei funktionieren: In solch einem Fall, schalten Sie den AWC Modus um. Wenn die Umgebung rund um das Objekt außerhalb des Temperaturkorrekturbereichs ist. bsp) Klarer Himmel, Sonnenuntergang Wenn die Umgebung rund um das Motiv dunkel ist Wenn der Fokus der Kamera direkt gegenüber fluoreszierendem Licht steht oder wenn die Kamera an einem Ort mit mehreren Typen von Beleuchtungen installiert ist, kann die Leistung der Weißabgleich instabil sein.
  • Seite 45 einst belichtung Sie können den Belichtungspegel der Kamera anpassen. 1. Wählen Sie <belichtung>. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Helligkeit : Stellen Sie die Bildschirmhelligkeit ein. • Verschluss modus : Stellen Sie den elektronischen Verschluss der Kamera ein.
  • Seite 46 setup-bildschirm einst. spezial 1. Wählen Sie <spezial> aus. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Tag/nacht : Sie können den Modus wechseln um den Schwarz/Weiß- Pegel und die Farben anzupassen. - Color : Stellt das Videobild immer in Farbe dar.

  • Seite 47: Osd Setup

    OsD setup 1. <OsD> auswählen. 2. Jeden Menüpunkt auswählen und richtig einstellen. • Titel kam : Festlegen, ob der Kameratitel auf dem Bildschirm angezeigt werden soll, oder nicht. Der Name kann aus bis zu 15 Zeichen bestehen. • Titel kam position X, Y : Die Koordinaten festlegen, an denen der Kameratitel auf dem Bildschirm angezeigt werden soll.

  • Seite 48: Netzwerk-Setup

    setup-bildschirm netZWerK-setUP schnittstelle 1. Wählen Sie die Registerkarte <network )> aus dem Setup-Menü. 2. Klicken Sie auf <schnittstelle>. 3. Konfigurieren Sie das <schnittstelle>. • IP-Typ : Wählen Sie einen IP- Verbindungs-Typ. - Manuell : Legen Sie IP Addresse, Subnetmaske, Gateway, DNS1, und DNS2 fest.
  • Seite 49 Die Einstellung des HTTP-Ports auf 65535 ist aufgrund der Sicherheitsrichtlinie für Safari und Google Chrome nicht erlaubt. • Geräteport : Legen Sie einen Port fest, der zur Übertragung von Videosignalen mit Hilfe der Samsung-Protokolle verwendet wird. • RTSP Port : Wird verwendet, um Videos im RTSP-Modus zu übertragen; die Standardeinstellung ist 554.
  • Seite 50 Option, wenn Sie den von Samsung Techwin zur Verfügung gestellten DDNS-Server benutzen. - Produkt-ID : Geben Sie die im Samsung DDNS Dienst registrierte Produkt-ID ein. - Quick connect: Stellt die Portweiterleitung automatisch ein, wenn ein Router mit UPnP (Universal Plug and Play) verwendet wird.

  • Seite 51: Registrierung Unter Ddns Vornehmen

    DDns vornehmen ihr Produkt unter samsung DDns registrieren 1. Besuchen Sie die Webseite von iPOLiS (www.samsungipolis.com) und melden Sie sich mit einem gültigen Benutzerkonto an. 2. Wählen Sie aus der oberen Menüleiste <DDns serVice>-<MY DDns>. 3. Klicken Sie auf [PrODUct registrAtiOn].
  • Seite 52 Über das Kamera-setup eine Verbindung zu samsung DDns herstellen 1. Stellen Sie im DDNS-Setup <DDns> auf <samsung DynDns>. 2. Den <Produkt-iD > eingeben, der bei der Registrierung des Produkts auf der DDNS-Seite festgelegt wurde. 3. Klicken Sie auf [Anwenden (...
  • Seite 53 iP-entstörung Sie können eine Liste von IPs erstellen, denen der Zugang erlaubt oder verweigert wird. 1. Wählen Sie die Registerkarte <network )> aus dem Setup-Menü. 2. Klicken Sie auf <iP-entstörung>. 3. Wählen Sie <Filterung-typ>. • Abgelehnt : Wenn Sie diese Option wählen, wird den IP-Adressen, die dieser Filterliste hinzugefügt wurden, der Zugang verweigert.
  • Seite 54 setup-bildschirm Sie können ein sicheres Verbindungssystem oder ein öffentliches Zertifikat zu diesem Zweck auswählen. 1. Wählen Sie die Registerkarte <network )> aus dem Setup-Menü. 2. Klicken Sie auf <ssL>. 3. Wählen Sie ein sicheres Verbindungssystem aus. Um über den HTTPS-Modus auf eine Kamera zuzugreifen, müssen Sie die IP-Adresse wie folgt eingeben: https://<Kamera_IP>.
  • Seite 55 802.1x Bei dem Verbindungsaufbau mit einem Netzwerk kann festgelegt werden, ob das 802.1x Protokoll verwendet werden soll und anschließend das Zertifikat installiert werden. 1. Wählen Sie die Registerkarte <network )> aus dem Setup-Menü. 2. Klicken Sie auf <802.1x>. 3. <ieee 802.1x einstellung(eAPOL mit eAP-tLs verwenden)>...
  • Seite 56 setup-bildschirm Es kann die Priorität festgelegt werden, um eine stabile Übertragungsgeschwindigkeit für eine bestimmte IP zu sichern. 1. Wählen Sie die Registerkarte <network )> aus dem Setup-Menü. 2. Klicken Sie auf <Qos>. 3. Klicken Sie auf die [hinzufügen )] Schaltfläche. Die IP-Liste wird erstellt.
  • Seite 57 • SNMP v3 aktivieren : SNMP Version 3 ist aktiviert. - Kennwort : Das Standard Passwort für SNMP Version 3 festlegen. Das voreingestellte Passwort lautet <admin4321>. Das voreingestellte Passwort kann einem Hacker angriff ausgesetzt sein. Es wird daher empfohlen, das Passwort nach der Installation zu ändern. Beachten Sie, dass für die Sicherheit und andere durch ein unverändertes Passwort verursachte Probleme der Benutzer die Verantwortung trägt.
  • Seite 58 setup-bildschirm - Port : Standardmäßig wird für den FTP-Server Port 21 verwendet; Sie können die Portnummer jedoch den FTP-Servereinstellungen entsprechend ändern. - Passivmodus : Wählen Sie <ein>, wenn aufgrund der Firewall- oder FTP- Servereinstellungen eine Verbindung mit Passivmodus erforderlich ist. •...
  • Seite 59 Alarmeingabe Sie können die Art des Alarmeingangs, die Aktivierungszeit und den Betriebsmodus einstellen. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ereigniseinrichtung>. 3. Wählen Sie <Alarmeingabe> unter <ereignis Aktion setup> aus. 4. Entscheiden Sie, ob Sie die Option auf <Aktiviern>...
  • Seite 60 setup-bildschirm Zeitplan Es kann eingestellt werden, die Videodaten in bestimmten Intervallen zu speichern, unab- hängig davon ob ein Ereignis eingetreten ist. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ereigniseinrichtung>. 3. Wählen Sie <Zeitplan> unter <ereignis Aktion setup>...

  • Seite 61: Manipulation Erkennung

    Manipulation erkennung Es kann eingestellt werden Manipulationsversuche und auslösende Ereignisse zu erkennen, wie plötzliche Änderung der Aufnahmerichtung der Kamera, blockiertes Objektiv und andere allgemeine Veränderungen am Videomotiv. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ereigniseinrichtung>. 3.
  • Seite 62 setup-bildschirm bewegungserkennung / Video-Analytics Ereignisse der Bewegungserkennung und Video Analyse können so eingestellt werden, dass sie die Ausgabe eines Ereignis Signals auslösen. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ereigniseinrichtung>. 3. Wählen Sie <bewegungserkennung / Video-Analytics>...
  • Seite 63 Die Bewegungserkennung und Video Analyse kann nicht gleichzeitig verwendet werden. Bei der Einstellung des Bereichs für die Bewegungserkennung und die Video Analyse ist zu berücksichtigen, dass der obere und untere Randbereich des Bildschirms (14 Pixel am oberen Rand und 20 Pixel am unteren Rand) von der Erkennung/Analyse ausgeschlossen sind. Stellen Sie zuerst die minimale und maximale Bewegungsgröße ein, um den zu erkennenden Bewegungsbereich anzupassen.
  • Seite 64 setup-bildschirm bewegungserkennung verwenden Es werden Bewegungen erkannt, die alle unter Empfindlichkeit, Größe und Bereich festgelegten Bedingungen erfüllen. 1. Einen Bewegungserkennungsmodus auswählen. 2. Wählen Sie die Karteikarte <empfindlichkeit>, um eine Empfindlichkeitsstufe einzustellen. Sie können die Empfindlichkeit des Sensors so einstellen, dass Bewegungen im Hintergrund erkannt werden.
  • Seite 65 4. Wählen Sie die Karteikarte <bereich>. Sie können einen Bereich auf dem Bildschirm auswählen, der von der Erkennung eingeschlossen oder ausgeschlossen werden soll. Es können bis zu 4 Bereiche definiert werden. • Erkennungsbereich: Schließt den gesamten Bildschirm von der Erkennung aus und fügt einen festgelegten Bereich für die Bewegungserkennung fest.
  • Seite 66 setup-bildschirm Verwenden der intelligenten Video Analyse Es werden Ereignisse erkannt, die alle unter Empfindlichkeit, Größe und Bereich Bedingungen sowie die Ereignisbedingungsregeln erfüllen. 1. Wählen Sie den Video Analyse Modus aus. 2. Stellen Sie <empfindlichkeit>, <größe> und <bereich> ein. Für weitere Auskünfte über die Einstellungen bitte unter “bewegungserkennung verwenden”...
  • Seite 67 einstellen der Video Analyse regeln ` Vorbeigehen 1. Stellen Sie den Typ auf <Vorbeigehen, betreten/Verlassen> ein. 2. Stellen Sie die Ereignisregel auf <regeln für virt. bereich> ein. 3. Auf dem Bildschirm auf den gewünschten Start- und Endpunkt der virtuellen Linie klicken. Es wird Popup Fenster angezeigt.
  • Seite 68 setup-bildschirm ` erscheinen (Verschwinden) 1. Stellen Sie den Analysetyp auf <erscheinen (Verschwinden)> ein. 2. Wählen Sie die gewünschte Ereignisregel aus: • Regeln für festgel. Bereich: Es werden Objekte, die im Bereich erscheinen und in ihm für eine bestimmte Zeit verweilen und die Grenzen des Bereichs nicht überschreiten, sowie das verschwinden von Objekten erkannt, die sich in dem Bereich...
  • Seite 69 netzwerkverbindung unterbrochen Sie können Ereignisse eines nicht verbundenen Netzwerks empfangen und speichern. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ereigniseinrichtung>. 3. Wählen Sie <netzwerkverbindung unterbrochen> unter <ereignis Aktion setup> aus. 4. Entscheiden Sie, ob Sie die Option auf <Aktiviern>...

  • Seite 70: System-Setup

    setup-bildschirm 4. Stellen Sie die Alarm Ausgang Taste ein. • Modus: Stellt die Methode der Alarmausgabe ein. Die Operationen unterscheiden sich, wenn die deaktivierte, Alarm Ausgang Taste gedrückt wird. - Impuls: Die Taste für die unter Dauer (Schaltintervall) festgelegte Zeitdauer aktiviert und wird automatisch deaktiviert.

  • Seite 71: Datum Und Zeit

    Datum und Zeit 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Datum und Zeit>. 3. Legen Sie das Datum und die Uhrzeit fest, die für die Kamera übernommen werden sollen. • Aktuelle Systemzeit : Die aktuellen Zeiteinstellungen Ihres Systems werden angezeigt.
  • Seite 72 setup-bildschirm benutzer 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <benutzer>. 3. Geben Sie die nötigen Benutzerinformationen an. • Administrator-Kennwort Ändern : Ändern Sie das Administrator- Kennwort. Das voreingestellte Passwort kann einem Hacker angriff ausgesetzt sein. Es wird daher empfohlen, das Passwort nach der Installation zu ändern.
  • Seite 73 Aktualisierung / neustart 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Aktualisierung / neustart>. 3. Wählen Sie einen bestimmten Menüpunkt und stellen Sie ihn entsprechend ein. • Upgraden : Führt eine Systemaktualisierung durch. •...

  • Seite 74: Wiederherstellen Der Gesicherten Einstellungen

    Die Aktualisierung kann maximal 20 Minuten in Anspruch nehmen. Wenn Sie den Aktualisierungsprozess abbrechen, so kann er nicht fertiggestellt werden. Während des System Neustarts findet der Zugriff über Web Viewer nicht statt. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungcctv. com) heruntergeladen werden. sicherung der aktuellen einstellungen 1.
  • Seite 75 Protokoll Sie können das System- oder das Ereignisprotokoll überprüfen. 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Protokoll>. 3. Wählen Sie einen Protokolltyp aus. • System : Sie können anhand der Systemprotokolle nachprüfen, an welcher Stelle Systemänderungen, gemeinsam mit Zeitangaben, aufgezeichnet wurden.

  • Seite 76: Profil Zugriff

    setup-bildschirm Profil Zugriff Sie können die Angaben der Profil überprüfen. 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Profil Zugriff>. • Profil Zugriff : Zeigt die Angaben des neu hinzugefügten Profils an. - Profil : Zeigt die Angaben des neu hinzugefügten Codecs an.

  • Seite 77: Anhang

    Tag und Nacht Autom. (Elektrisch) / Farbe / S/W / Extern S/W Funktionsweise Gegenlichtkompensation Aus / BLC / HLC BREIT-Dynamischer Bereich Kontraststeigerung SSDR (Samsung Super Dynamischer Bereich) (Aus / Ein) Digitale Rauschunterdrückung SSNRIII (2D+3D Rauschunterdrückung) (Aus / Ein) Digitale Bildstabilisierung Deutsch _77...
  • Seite 78 anhang Elemente Beschreibung Bewegungserkennung Aus / Ein (4 programmierbare Zonen) Privatsphärenausblendung Aus / Ein (1 x 4-Punkt-Polygonale + 12 x Rechteckige Zonen) Sens-up Aus / Autom. (2 X ~ 60 X) (Rahmen-Integration) Verstärkungssteuerung AGC (Aus / Gering / Mittel / Hoch) Weißabgleich ATW / AWC / Manuell / Außenbereich / Innenbereich Elektronischer...
  • Seite 79 Elemente Beschreibung H.264 : 30B/Sek. Max. Framerate MJPEG : 30B/Sek.(1280x1024), 30B/Sek. (720P HD) H.264/MPEG-4 : Komprimierungsstufe, Video Qualität Anpassung Zielbitrate Pegelsteuerung MJPEG : Pegelsteuerungs-Qualität H.264/MPEG-4 : CBR oder VBR Bitrate Steuerungsmethode MJPEG : VBR Streaming Kapazität Mehrfach Streaming (Bis zu 10 Profile) Audio E/A Audiokomprimierungsformat Audiokommunikation...
  • Seite 80 anhang Elemente Beschreibung Speicherkartensteckplatz ONVIF-Übereinstimmung Englisch, Französisch, Deutsch, Spanisch, Italienisch, Chinesisch, Koreanisch, Russisch, Japanisch, Schwedisch, Sprache der Webseite Dänisch, Portugiesisch, Tschechisch, Polnisch, Türkisch, Rumänisch, Niederländisch, Kroatisch, Hungarisch, Netzwerk Griechisch, Finnland, Norwegen Unterstützte Betriebssystem : Windows XP / VISTA / 7, MAC OS Web Viewer Unterstützte Browser : Internet Explorer 7.0 oder Höher,...

  • Seite 81: Produktansicht

    PrODUKtAnsicht Ø86 Ø77 Deutsch _81...
  • Seite 82 anhang 316.8 334.8 86.0 82_ anhang...
  • Seite 83 FehLersUche PROBLEM LÖSUNG y Überprüfen Sie, ob die Netzwerkeinstellungen der Kamera entsprechend sind. y Kontrollieren Sie, oballe Netzwerkkabel korrekt angechlossen wurden. Ich kann von einem Webbrowser y Prüfen Sie bei einer Verbindung über DHCP, ob die Kamera dynamische nicht auf die Kamera zugreifen. IP-Adressen problemlos erhalten kann.
  • Seite 84 anhang PROBLEM LÖSUNG <Bewegungserkennung y Überprüfen Sie die Einstellungen in der folgenden Reihenfolge: / Video-Analytics> unter A. Prüfen Sie die Einstellungen unter <Datum & Uhrzeit>. <Ereigniseinrichtung> ist auf B. Die <Bewegungserkennung / Video-Analytics> muss auf <Aktivieren> eingestellt, aber ich empfange keine E-mail <Aktivieren>...

  • Seite 85: Open Source Announcement

    Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.
  • Seite 86 4. You may not copy, modify, sublicense, or distribute the c) If the modified program normally reads commands interactively when run,you must cause it, when started Program except as expressly provided under this License. running for such interactive use in the most ordinary Any attempt otherwise to copy, modify, sublicense or way, to print or display an announcement including distribute the Program is void, and will automatically...
  • Seite 87 9. The Free Software Foundation may publish revised and/ This program is distributed in the hope that it will be or new versions of the General Public License from time useful, but WITHOUT ANY WARRANTY ; without even the to time. Such new versions will be similar in spirit to implied warranty of MERCHANTABILITY or FITNESS FOR the present version, but may differ in detail to address A PARTICULAR PURPOSE.

  • Seite 88: Terms And Conditions

    To protect your rights, we need to prevent others from that (1) displays an appropriate copyright notice, and (2) denying you these rights or asking you to surrender tells the user that there is no warranty for the work (except the rights.
  • Seite 89 3. Protecting Users’ Legal rights From anti-circumvention a) Convey the object code in, or embodied in, a physical Law. product (including a physical distribution medium), accompanied by the Corresponding Source fixed on a No covered work shall be deemed part of an effective durable physical medium customarily used for software technological measure under any applicable law fulfilling interchange.
  • Seite 90 occurs as part of a transaction in which the right of permits relicensing or conveying under this License, possession and use of the User Product is transferred to the you may add to a covered work material governed by recipient in perpetuity or for a fixed term (regardless of how the terms of that license document, provided that the the transaction is characterized), the Corresponding Source further restriction does not survive such relicensing or...
  • Seite 91 11. Patents. 12. no surrender of Others’ Freedom. A “contributor” is a copyright holder who authorizes use If conditions are imposed on you (whether by court order, under this License of the Program or a work on which the agreement or otherwise) that contradict the conditions of Program is based.
  • Seite 92 A FAILURE OF THE PROGRAM TO OPERATE WITH ANY Finally, software patents pose a constant threat to the OTHER PROGRAMS), EVEN IF SUCH HOLDER OR OTHER existence of any free program. We wish to make sure that PARTY HAS BEEN ADVISED OF THE POSSIBILITY OF a company cannot effectively restrict the users of a free SUCH DAMAGES.
  • Seite 93 The “Library”, below, refers to any such software library Thus, it is not the intent of this section to claim rights or or work which has been distributed under these terms. A contest your rights to work written entirely by you; rather, “work based on the Library”...
  • Seite 94 6. As an exception to the Sections above, you may also a) Accompany the combined library with a copy of the same combine or link a “work that uses the Library” with the work based on the Library, uncombined with any other Library to produce a work containing portions of the library facilities.

  • Seite 95: End Of Terms And Conditions

    enD OF terMs AnD cOnDitiOns 12. If the distribution and/or use of the Library is restricted in certain countries either by patents or by copyrighted How to Apply These Terms to Your New Libraries If you interfaces, the original copyright holder who places develop a new library, and you want it to be of the greatest the Library under this License may add an explicit possible use to the public, we recommend making it free...
  • Seite 96 6. Redistributions of any form whatsoever must retain THIS SOFTWARE IS PROVIDED BY ERIC YOUNG ‘‘AS the following acknowledgment: “This product includes IS AND ANY EXPRESS OR IMPLIED WARRANTIES, software developed by the OpenSSL Project for use in the INCLUDING, BUT NOT LIMITED TO, THE IMPLIED OpenSSL Toolkit (http://www.openssl.org/)”...

  • Seite 97: Bsd License

    4. Neither the name of the University nor of the Department and SNMP v3 using both IPv4 and IPv6. For more additional information, send email to help.cctv@samsung.com. may be used to endorse or promote products derived from this software without specific prior written Copyright (C) 2004, Kneschke, incremental permission.
  • Seite 98 PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THE COPYRIGHT OWNER OR CONTRIBUTORS BE HOLDERS AND CONTRIBUTORS "AS IS" AND ANY LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, EXPRESS OR IMPLIED WARRANTIES, INCLUDING, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR...
  • Seite 99 THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR MERCHANTABILITY AND FITNESS FOR A PARTICULAR...
  • Seite 100 THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY APPLE AND ITS HOLDERS AND CONTRIBUTORS “AS IS” AND ANY CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED EXPRESS OR IMPLIED WARRANTIES, INCLUDING, WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF IMPLIED WARRANTIES OF MERCHANTABILITY AND MERCHANTABILITY AND FITNESS FOR A PARTICULAR...
  • Seite 101 the Mit License Some software components of this product incorporate source code covered under the MIT license as follows Mit License 2.0 - Acewidget, bettermeans, jquery-ui, libxml, libxml2, Mesa3D-MesaLib,mwEmbed,OpenGL Samples Pack, Wide Studio, xorg-server Copyright (c) 2011, The Dojo Foundation Copyright 2010, AUTHORS.txt (http://jqueryui.com/about) Dual licensed under the MIT or GPL Version 2 licenses.
  • Seite 102 the independent JPeg group’s JPeg software The software included in this product contains copyrighted software that is licensed under the JPEG license. • JPEG license - Code project – Generating Outline OpenGL, Libjpeg This distribution contains the sixth public release of the Permission is NOT granted for the use of any IJG author’s Independent JPEG Group’s free JPEG software.
  • Seite 103 Mozilla Public License Since we, at Samsung Techwin, used the Mozilla Firefox component without modifying the source code according to the MOZILLA Public license 1.1, we are not obliged to provide the source code of the corresponding component. • Version 1.1 1.
  • Seite 104 (d) Notwithstanding Section 2.2(b) above, no patent license is Contributor represents that, except as disclosed pursuant to granted: 1) for any code that Contributor has deleted from Section 3.4(a) above, Contributor believes that Contributor’s the Contributor Version; 2) separate from the Contributor Modifications are Contributor’s original creation(s) and/or Version;...
  • Seite 105 5. Application of this License. upon in writing by the parties or the litigation claim is not withdrawn, the rights granted by Participant to You under This License applies to code to which the Initial Developer has Sections 2.1 and/or 2.2 automatically terminate at the attached the notice in Exhibit A and to related Covered Code.
  • Seite 106 Nations Convention on Contracts for the International Sale of Goods is expressly excluded. Any law or regulation which provides that the language of a contract shall be construed against the drafter shall not apply to this License. 12. resPOnsibiLitY FOr cLAiMs. As between Initial Developer and the Contributors, each party is responsible for claims and damages arising, directly or indirectly, out of its utilization of rights under this License and You agree to...
  • Seite 107 Samsung Techwin hat sich dem Schutz der Umwelt verpflichtet und wendet in allen Phasen des Produktherstellungsprozesses umweltfreundliche Verfahren an, um seinen Kunden umweltgerechtere Produkte zu liefern. Das Eco-Gütesiegel ist ein Zeichen für die Absicht von Samsung Techwin, Produkte zu liefern, und zeigt an, dass die Produkte die RoHS-Richtlinie der EU erfüllen.
  • Seite 108 SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 Samsung House, 1000 Hillswood Drive, Hillswood Business Toll Free : +1-877-213-1222 Direct : +1-201-325-6920 Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS Fax : +1-201-373-0124 TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 www.samsungcctvusa.com...
