NETZWERKKAMERA
Benutzerhandbuch

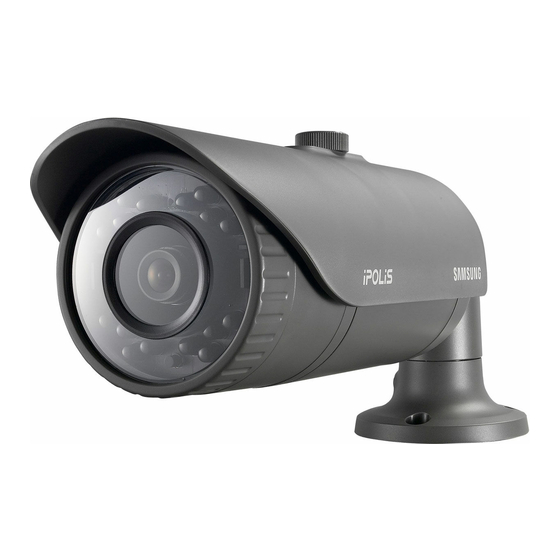

SND-6011R/SNO-6011R

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung SND-6011R

Inhaltszusammenfassung für Samsung SND-6011R

  • Seite 1 NETZWERKKAMERA Benutzerhandbuch SND-6011R/SNO-6011R...
  • Seite 2 Ander eingetragenen Marken in diesem Handbuch eingetragene Marken ihrer jeweiligen Inhaber. Richtlinien Dieser Handbuch ist urheberrechtlich geschützt und Eigentum der Samsung Techwin Co., Ltd. Unter keinen Umständen, dürfen dieses Dokument ohne die schriftliche Genehmigung der Samsung Techwin Co., Ltd vollständig oder teilweise reproduziert oder anderweitig verfügbar gemacht werden.

  • Seite 3: Übersicht

    übersicht WICHTIGE SICHERHEITSHINWEISE 1. Lesen Sie diese Anweisungen. 2. Bewahren Sie sie auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Reinigen Sie es nur mit einem trockenen Lappen. 7.

  • Seite 4: Erklärung Der Graphischen Symbole

    übersicht WARNUNG SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDS ODER ELEKTROSCHOCKS ZU REDUZIEREN. STECKEN SIE KEINE METALLGEGENSTÄNDE DURCH DIE BELÜFTUNGSSCHLITZE ODER ANDERE ÖFFNUNGEN DER AUSRÜSTUNG. Schützen Sie das Gerät vor Flüssigkeitsspritzern und Tropfen. Stellen Sie keine mit Flüssigkeiten gefüllten Behälter auf dem Gerät ab (z.

  • Seite 5: Trennung Des Geräts

    Klasse nbauart Ein Gerät der KLASSE sollte nur an einen NETZ-Anschluss mit Schutzerdung angeschlossen werden. Akku Akkus (Akkusatz oder eingelegter Akku) dürfen keiner extremen Hitze, z. B. Sonneneinstrahlung, Feuer oder Ähnlichem, ausgesetzt werden. Trennung des Geräts Trennen Sie den Hauptstecker vom Gerät, wenn dieser beschädigt ist. Und wenden Sie sich bitte für die Reparatur an einen Fachmann in Ihrer Nähe.
  • Seite 6 übersicht Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch.  Stellen sie das Gerät nicht auf eine unebene Fläche.  Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus, stellen Sie es nicht in der Nähe von Heizgeräten oder in sehr kalten Bereichen auf. ...

  • Seite 7: Inhaltsverzeichnis

    INHALTE Wichtige Sicherheitshinweise ÜBERSICHT Produkt-Funktionen Empfohlene PC-Spezifikationen Empfohlene Technische Daten Für MICRO SD/SDHC/SDXC Speicherkarten Lieferumfang Auf einen Blick (SND-6011R) Auf Einen Blick (SNO-6011R) Installation (SND-6011R) INSTALLATION & Installation (SNO-6011R) VERBINDUNG Einlegen/Herausnehmen Einer Micro SD-Speicherkarte (SND- 6011R) Speicherkarteninformation (Nicht Enthalten) Anschluss an Andere Geräte...
  • Seite 8 übersicht WEB VIEWER Verbindung mit der Kamera Anmelden Installieren der Silverlight Runtime Installation des STW WebViewer Plug-ins Den Live-Bildschirm Benutzen Wiedergabe des aufgenommenen Videos Konfiguration SETUP-BILDSCHIRM Video-Setup Netzwerk-Setup Ereigniss-Setup System-Setup Spezifikationen ANHANG Produktansicht Fehlersuche Open Source Announcement 8_ übersicht...

  • Seite 9: Produkt-Funktionen

    Objektiv befindende Objekt leichter identifiziert werden können. • Sichtweite : 10m (SND-6011R) Im S/W-Modus spricht die IR-Anzeige mit einer effektiven Sichtweite von 10m bei 0 Lux an. • Sichtweite : 15m (SNO-6011R) Im S/W-Modus spricht die IR-Anzeige mit einer effektiven Sichtweite von 15m bei 0 Lux an.

  • Seite 10: Empfohlene Pc-Spezifikationen

    übersicht • Intelligente Video-Analyse Analysiert die Videobilder, um logische Ereignisse von festgelegten Bedingungen in den von der Kamera eingehenden Videobildern zu erkennen. • Gesichtserkennung Erkennt Gesichter auf den von der Kamera eingehenden Videobildern. • Automatische Erkennung eines unterbrochenes Netzwerk Erkennt ein unterbrochenes Netzwerk, bevor ein Ereignis ausgelöst wird. •...

  • Seite 11: Empfohlene Technische Daten

    Speicherkarte zu ersetzen. (Dies gilt nur für das SNO-6011R Modell.) LIEFERUMFANG Überprüfen Sie bitte, ob in der Produktverpackung die Kamera und alle Zubehörteile enthalten sind. Produktdesign Bezeichnung Menge Beschreibung Modellbezeichnung RESE SND-6011R oder Kamera SNO-6011R Bedienungsanleitung, SND-6011R/ Installations-CD, SNO-6011R CMS Software DVD Deutsch _11...
  • Seite 12 übersicht Produktdesign Bezeichnung Menge Beschreibung Modellbezeichnung Kurzanleitung SND-6011R/ (Optional) SNO-6011R Garantiekarte SND-6011R/ (Optional) SNO-6011R Installationsanleitung SND-6011R/ Schablone des Produkts SNO-6011R SND-6011R Zur Montage an die Wand oder Selbstdrehende Schraube Decke SNO-6011R Wird zum Testen des Kameraanschlusses an Testmonitor-Kabel SND-6011R ein tragbares Displaygerät verwendet Schützt die Kamera vor direkter...

  • Seite 13: Auf Einen Blick (Snd-6011R)

    AUF EINEN BLICK (SND-6011R) Aufbau RESE Bezeichnung Beschreibung Abdeckklappe Gehäuseabdeckung zum Schutz des Objektivs und der Haupteinheit. Kamera-Gehäuse Teil des Kameragehäuses. Deutsch _13...
  • Seite 14 übersicht Komponenten RESET VIDEO FRONT 14_ übersicht...
  • Seite 15 Bezeichnung Beschreibung Interne Abdeckung Dies ist eine Abdeckung zum Schutz des Hauptgehäuses. Beleuchtungssensor Erkennt das einfallende Licht, und steuert die Infrarot-LED. Objektiv Kameraobjektiv. IR LED Diese infrarot LEDs werden über den Beleuchtungssensor gesteuert. Wird verwendet, um den Alarm-Eingang-Sensor oder den ALARM IN externen Tag-/Nachtsensor zu verbinden.

  • Seite 16: Auf Einen Blick (Sno-6011R)

    übersicht AUF EINEN BLICK (SNO-6011R) Aufbau Bezeichnung Beschreibung Sonnenschutz Schützt die Kamera vor direkter Sonneneinstrahlung. Sonnenschutz Dient der Befestigung des Sonnenschutzes an der Kamera. Halterung  Falls die Oberfläche des Objektivs verschmutzt sein sollte, reinigen Sie sie sanft mit einem entsprechenden Tuch, auf dem sich etwas Ethanol befindet.
  • Seite 17 Komponenten Bezeichnung Beschreibung Verbindet mit dem Netzwerk und sorgt für die Stromversorgung über das PoE Stecker Ethernetkabel. Wird verwendet, um den Alarm-Eingang-Sensor oder den Alarm IN externen Tag-/Nachtsensor zu verbinden. Alarmeingabe-Port Allgemeiner Port fur das Alarmausgabesignal. Test Monitor Anschluss zum Testen der Videoausgabe. Verwenden Sie das Test Monitor Kabel, Ausgang um ein tragbares Anzeigegerät anzuschließen und das Videobild zu testen.

  • Seite 18: Bevor Sie Mit Der Installation Beginnen

    • Halten Sie aus Sicherheitsgründen andere Personen von dem Ort der Kamerainstallation fern. Achten Sie darauf, dass sich in der Nähe der Kamerainstallation keine Gegenstände des Personals befinden. INSTALLATION (SND-6011R) Demontage 1. Um sie zu trennen den Kameraboden mit einer Hand halten und mit der anderen Hand den Kameradeckel gegen den Uhrzeigersinn drehen.
  • Seite 19 Installation 1. Die Installationsschablone an der ausgewählten Stelle befestigen und, wie in der Abbildung dargestellt, drei (3) Löcher stanzen. 2. Die mitgelieferten zwei (2) Schrauben verwenden, um die Kamera in den zwei (2) gestanzten Löchern zu befestigen.  Die <FRONT TOP> Markierung, die auf der Kamera aufgedruckt ist, so festlegen, dass sie der Kamerarichtung zur Überwachung gegenüberliegt.

  • Seite 20: Installation (Sno-6011R)

    installation & verbindung INSTALLATION (SNO-6011R)  Diese Kamera ist wasserdicht und entspricht den IP66-Spezifikationen, allerdings trifft das nicht auf die an das äußere Kabel angeschlossene Buchse zu. Es wird eine Produktinstallation unter der Traufenkante empfohlen, damit eine äußerliche Freilegung des Kabels unterbunden wird. Installation 1.

  • Seite 21: Einbau Im Außenbereich

    Einbau im Außenbereich Wird die Installation außerhalb des Gebäudes vorgenommen, ist sie mit einem Butylisolierband (im Handel erhältlich) wasserundurchlässig zu machen, damit das Wasser nicht vom an die Außenseite angeschlossenen Kabelspalt auslaufen kann. 1. Stromversorgung, E/A, BNC, und LAN-Kabel Camera System anschließen.

  • Seite 22: Überwachungsrichtung Der Kamera Einstellen (Snd-6011R)

    2. Den horizontalen Winkel so festlegen, dass das Bild nicht umgedreht ist.  Beim SND-6011R Modell das Objektiv mit der Kappe hinten an der Objekteinheit drehen. 3. Stellen Sie danach den Neigungswinkel so ein, dass die Kamera die Überwachungsrichtung blickt.

  • Seite 23: Einlegen/Herausnehmen Einer Micro Sd-Speicherkarte (Snd- 6011R)

    EINLEGEN/HERAUSNEHMEN EINER MICRO SD- SPEICHERKARTE (SND-6011R)  Das Netzkabel von der Kamera abtrennen, bevor die Micro SD-Speicherkarte eingelegt wird.  Die Micro SD-Speicherkarte nicht mit Gewalt einlegen. Prüfen, ob die Karte richtig herum eingelegt wird. Ansonsten kann die Micro SD-Speicherkarte beschädigt werden.

  • Seite 24: Herausnehmen Einer Micro Sd-Speicherkarte

    installation & verbindung Herausnehmen einer Micro SD-Speicherkarte Drücken Sie leicht am ungeschützten Ende der Speicherkarte, wie im Schaubild zu sehen, um die Speicherkarte aus dem Steckplatz auszuwerfen.  Wenn die Micro SD-Speicherkarte zu stark hineingedrückt wird, kann die Karte beim Loslassen unkontrolliert aus dem Steckplatz herausschießen.

  • Seite 25: Speicherkarteninformation (Nicht Enthalten)

    SPEICHERKARTENINFORMATION (NICHT ENTHALTEN) Was ist eine Speicherkarte? Die Speicherkarte ist ein externes Datenspeichergerät, das entwickelt wurde, um einen völlig neuen Weg für die Aufnahme und die Freigabe von Video-, Audio- und Textdaten mithilfe digitaler Geräte anzubieten. Wählen Sie eine für Ihre Zwecke geeignete Speicherkarte Die Kamera unterstützt Micro SD/SDHC/SDXC Speicherkarten.

  • Seite 26: Anschluss An Andere Geräte

    & verbindung ANSCHLUSS AN ANDERE GERÄTE Zu installierender Monitor RESET VIDEO FRONT <SND-6011R> PoE-Gerät Zu installierender Monitor <SNO-6011R>  Der CVBS-Ausgang des Produkts wurde zur einfacheren Installation bereitgestellt und dient keinen Überwachungszwecken. 26_ installation & verbindung...

  • Seite 27: Ethernet-Verbindung

    Ethernet-Verbindung Verbinden Sie das Ethernetkabel mit dem lokalen Netzwerk oder dem Internet. Stromversorgung und Netzwerkbetrieb Schließen Sie den PoE-Anschluss der Kamera an das PoE-Gerät an.  Schließen Sie die Kamera an den Anschluss eines PoE (Power over Ethernet) -kompatiblen Routers an. ...
  • Seite 28 & verbindung Verbindung mit der Eingangsbox Verbinden Sie das Alarmeingabekabel mit dem entsprechenden Port der Anschlussbox. Sensor <SND-6011R> Sensor Alarm (Warnlampe) <SNO-6011R> • ALARM-IN : Wird verwendet, um den Alarm-Eingang-Sensor oder den externen Tag-/Nachtsensor zu verbinden. • GND : Allgemeiner Port für das Alarmausgabesignal.

  • Seite 29: Anschließen Des Externen Sensors

    Anschließen des externen Sensors Eine Ader jedes Signalkabels (2-adrig) des Sensors an den [ALARM IN] Anschluss und die zweite Ader an den [GND] Anschluss anschließen. Alarm im Schaltplan Externe Innerhalb der Kamera VCC_3.3V Verbindung WIDERSTAND WIDERSTAND Sensor ALARM IN (5mA SINK) WIDERSTAND DIODE MLCC...

  • Seite 30: Netzwerkverbindung Und Konfiguration

    netzwerkverbindung und konfiguration Sie können die Netzwerkeinstellungen gemäß Ihrer Netzwerkkonfigurationen einrichten. DIREKTES VERBINDEN DER KAMERA AN DAS LAN Anschluss an die Kamera von einem lokalen PC im LAN 1. Starten sie einen Internetbrowser am lokalen PC. 2. Geben sie die IP-adresse der kamera in die adressenleiste des browsers ein. Kamera INTERNET Externer Fern-PC...

  • Seite 31: Verbinden Der Kamera Direkt Mit Einem Dhcp Basierten Dsl/Kabelmodem

    VERBINDEN DER KAMERA DIREKT MIT EINEM DHCP BASIERTEN DSL/KABELMODEM INTERNET DSL/Kabel modem Kamera Externer Fern-PC DDNS-Server (Datenzentrum, KOREA) 1. Den Benutzer-PC direkt mit der Netzwerkkamera verbinden. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 32: Die Kamera Direkt Mit Einem Pppoe-Modem Verbinden

    netzwerkverbindung und konfiguration DIE KAMERA DIREKT MIT EINEM PPPoE-MODEM VERBINDEN INTERNET PPPoE Modem Kamera Externer Fern-PC DDNS-Server (Datenzentrum, KOREA) 1. Den Benutzer-PC direkt mit der Netzwerkkamera verbinden. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 33: Verbinden Der Kamera An Einen Breitband-Router Über Das Pppoe/Kabelmodem

    VERBINDEN DER KAMERA AN EINEN BREITBAND- ROUTER ÜBER DAS PPPoE/KABELMODEM Das ist für eine kleine Netzwerkumgebung wie zum Beispiel Eigenheime, SOHO und gewöhnliche Geschäfte. Kamera INTERNET PPPoE oder PPPoE oder Breitband- Kabelmodem Kabelmodem Kamera Router Externer Fern-PC DDNS-Server (Datenzentrum, KOREA) Lokaler PC Konfigurieren der Netzwerkeinstellungen des an einen Breitband-Router Befolgen Sie die nachfolgenden Anweisungen zur Konfiguration der Netzwerkeinstellungen...

  • Seite 34: Schaltflächen Des Ip-Installationsprogramms

    netzwerkverbindung und konfiguration SCHALTFLÄCHEN DES IP-INSTALLATIONSPROGRAMMS Bezeichnung Beschreibung Modellname der verbundenen Kamera. Device Name Klicken Sie auf die Spalte, um die Liste nach Modellnamen zu sortieren. Wenn Sie jedoch während einer Suche darauf klicken, wird die Suche gestoppt. Alias Diese Funktion steht zurzeit nicht zur Verfügung. Für den aktuellen Verbindungsstatus des Netzwerkes wird entweder Mode <Static>, <Dynamic>...

  • Seite 35: Einstellung Der Statischen Ip

    Damit wird das IP-Installationsprogramm beendet.  Bei der Installation des IP-Installers nur das auf der Installations-CD gelieferte Installationsprogramm oder, falls vorhanden, die neueste Version verwenden. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungcctv.com) heruntergeladen werden. EINSTELLUNG DER STATISCHEN IP Manuelle Netzwerkeinstellung Führen Sie die Datei <IP Installer_v2.XX.exe>...
  • Seite 36 netzwerkverbindung und konfiguration 3. Geben Sie die nötigen Informationen in dem Fenster <Address> an. • MAC (Ethernet) Address : Die auf dem Etikett der Kamera abgedruckte MAC-Adresse wird automatisch angezeigt und erfordert keine Einstellung durch den Benutzer.  Auf das IP bezogene Parameter lassen sich nur einstellen, wenn DHCP nicht aktiviert ist.
  • Seite 37 Bei Verwendung eines Breitband-Routers • IP Address : Geben Sie eine Adresse ein, die sich im IP-Bereich des Breitband- Routers befindet. bsp) 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 • Subnet Mask : Die <Subnet Mask> des Breitband-Routers ist ebenfalls die <Subnet Mask> der Kamera. •...

  • Seite 38: Automatische Netzwerkeinstellung

    netzwerkverbindung und konfiguration Automatische Netzwerkeinstellung Führen Sie die Datei <IP Installer_v2.XX.exe> aus, um die Kamerasuchliste anzuzeigen. Anfangs werden sowohl [Auto Set] als auch [Manual Set] grau dargestellt.  Für gefundene Kameras mit der Einstellung IPv6 werden diese Schaltflächen grau dargestellt, da die Kameras diese Funktion nicht unterstützen.

  • Seite 39: Einstellung Der Dynamischen Ip

    EINSTELLUNG DER DYNAMISCHEN IP Einstellung der dynamischen IP-Umgebung • Beispiel einer dynamischen IP-Umgebung - Wenn einem Breitband-Router, mit dem Kameras verbunden sind, eine IP-Adresse von einem DHCP-Server zugewiesen wird - Wenn die Kamera direkt mit einem xDSL- oder Kabelmodem mithilfe eines DHCP- Protokolls verbunden wird - Wenn die IP-Adressen von dem internen DHCP-Server über eine LAN-Verbindung zugewiesen werden...

  • Seite 40: Portbereichweiterleitung Konfigurieren (Port Mapping)

    netzwerkverbindung und konfiguration PORTBEREICHWEITERLEITUNG KONFIGURIEREN (PORT MAPPING) Wenn Sie einen Breitband-Router mit verbundener Kamera installiert haben, müssen Sie die Weiterleitung des Portbereichs für den Breitband-Router einstellen, damit auch ein entfernter Computer auf die verbundene Kamera zugreifen kann. Manuelle Portbereichweiterleitung 1. Wählen Sie aus dem Einstellungsmenü des Breitband-Routers <Applications &...
  • Seite 41 Die Port-Weiterleitung lässt sich ohne zusätzliche Router-Einstellung vornehmen, wenn der Router die UPnP (Universal Plug and Play) Funktion unterstützt. Nach Anschließen der Netzwerkkamera, <Quick connect> von <Samsung DynDNS> zu <Ein> im “Setup  Network  DDNS” Menü festlegen. Deutsch _41...

  • Seite 42: Von Einem Gemeinsamen Lokalen Pc Eine Verbindung Zu Der Kamera Herstellen

    netzwerkverbindung und konfiguration VON EINEM GEMEINSAMEN LOKALEN PC EINE VERBINDUNG ZU DER KAMERA HERSTELLEN 1. Führen den IP-Installer aus. Es wird nach verbundenen Kameras gesucht und eine entsprechende Liste angezeigt. 2. Doppelklicken Sie auf eine Kamera, um auf sie zuzugreifen. Der Internetbrowser wird gestartet und stellt eine Verbindung zu der Kamera her.

  • Seite 43: Web Viewer

    web viewer VERBINDUNG MIT DER KAMERA Sie würden, normalerweise 1. Starten Sie den Internetbrowser. 2. Die IP-Adresse der Kamera in die Adresszeile eingeben. bsp) • IP Addresse (IPv4) : 192.168.1.100  http://192.168.1.100 - Der Anmeldedialog sollte erscheinen. • IP Adresse (IPv6) : 2001:230:abcd: ffff:0000:0000:ffff:1111 ...

  • Seite 44: Verbindung Über Upnp

    Um das Gerät auf dem <DDNS> Server zu registrieren, besuchen Sie bitte www.samsungipolis. com, registrieren Sie zuerst Ihr Gerät stellen Sie anschließen im Net Viewer unter <Network> - <DDNS> auf <Samsung DynDNS> und geben Sie ebenfalls die <Produkt-ID> ein, die Sie bei der DDNS-Registrierung verwendet haben.

  • Seite 45: Anmelden

    ANMELDEN Immer, wenn Sie auf die Kamera zugreifen, wird das Anmeldefenster angezeigt. Geben Sie den Benutzernamen und das Passwort ein, um auf die Kamera zuzugreifen. 1. Geben Sie „admin“ in das <User name> Eingabefeld ein. Die Administrator ID, „admin“, kann nicht verändert werden.

  • Seite 46: Installieren Der Silverlight Runtime

    web viewer INSTALLIEREN DER SILVERLIGHT RUNTIME Wenn Ihr PC Silverlight Runtime nicht installiert hat oder nur eine ältere Version, werden Sie automatisch auf die Silverlight Runtime Installationsseite weitergeleitet, wenn sie auf den Web Viewer zugreifen. Installation unter Windows 1. Klicken Sie auf <Click Here>. 2.

  • Seite 47: Installation Unter Mac Os

    Installation unter MAC OS 1. Führen Sie die Datei mit der Dateiendung „.dmg“ aus. 2. Führen Sie die automatisch erstellte Installationsdatei mit der Dateiendung „.pkg“ aus. 3. Auf <Continue> klicken. 4. Wählen Sie Ihre Sprache im Fenster für die Sprachauswahl aus und klicken Sie auf <Continue>.
  • Seite 48 web viewer 5. Klicken Sie auf <Agree>. 6. Klicken Sie auf <Install>. 7. Geben Sie das Passwort des Kontos ein an dem Sie gerade angemeldet sind und klicken Sie auf <Install Software> um fortzufahren. 8. Nach Abschluss auf <Close> klicken. 48_ web viewer...

  • Seite 49: Installation Des Stw Webviewer Plug-Ins

    INSTALLATION DES STW WebViewer PLUG-INS Wenn zum ersten Mal eine Verbindung zu einer Kamera hergestellt wird, sehen Sie die Installationsmeldung. Installieren Sie anschließend das erforderliche Web Viewer Plug-in, um auf die Kamera zugreifen und die Videobilder der Kamera in Echtzeit zu steuern. 1.
  • Seite 50 web viewer 5. [OK] anklicken. Die alte Version des Web Viewer- Plugins ist gelöscht. 6. [Install] anklicken, um mit der Installation des Web Viewer-Plugins zu beginnen. 7. [Finish] anklicken. Die STW Web Viewer-Plugin-Installation ist abgeschlossen. 50_ web viewer...

  • Seite 51: Den Live-Bildschirm Benutzen

    DEN LIVE-BILDSCHIRM BENUTZEN Bezeichnung Beschreibung Überwachen Gehen Sie zum Überwachungsbildschirm. Schaltet zu dem Überwachungsbildschirm, der die auf der Micro SD-Speicherkarte Wiedergabe gespeicherten Daten wiedergibt. Setup Gehen Sie zum Setup-Bildschirm. Gibt das Live-Video auf dem Bildschirm wieder.  Viewer-Bildschirm Sie können das Mausrad verwenden, um den Digitalzoom auf dem Viewer Bildschirm zu aktivieren.

  • Seite 52: Den Schnappschuss Aufnehmen

    web viewer Bezeichnung Beschreibung Vollbild Schaltet das aktuelle Videobild auf die maximale Größe des Monitors um. Aufnahme Speichert den Schnappschuss als Bild im .bmp oder .jpg Format. Kontextmenü Das Menüsymbol des Kontextmenüs der linken Ecke verschwindet. verbergen Den Schnappschuss aufnehmen 1.

  • Seite 53: Wiedergabe Des Aufgenommenen Videos

    WIEDERGABE DES AUFGENOMMENEN VIDEOS  Bevor Sie ein Video wiedergeben können, müssen Sie die Aufnahmeeinstellungen konfigurieren. Für ausführliche Anweisungen schlagen Sie bitte unter „Speicherkapazität“ nach. (Seite 84) Name des Ereignissuche-Bilds und seine Funktion Bezeichnung Beschreibung Einstellung des Stellen Sie das Suchdatum und die Suchzeit mit den auf der gespeicherten Suchbereichs Micro SD-Karte gespeicherten Daten ein.
  • Seite 54 web viewer Inhaltswiedergabe nach „Suche nach Ereignis“ 1. Klicken Sie auf die Taste [Playback 2. Legen Sie die Start- und Endzeit Ihrer Suche fest. 3. Einen Ereignistyp für die Suche innerhalb des angegebenen Zeitraums auswählen. 4. Klicken Sie auf die Taste [Ereignissuche]. Die Suchresultate werden in der Liste angezeigt.

  • Seite 55: Name Des Zeitsuch-Bilds Und Seine Funktion

    Name des Zeitsuch-Bilds und seine Funktion Bezeichnung Beschreibung Zeitleiste Die Wiedergabe des Abschnitts im vorgegebenen Zeitraum erfolgt mit der Zeitleiste. Das Suchdatum wird mit dem Kalender eingestellt. Einstellung  Daten, für die es in der Micro SD-Karte ein Video gibt, werden in den Suchdatum Kalenderkästchen angezeigt.
  • Seite 56 web viewer Wiedergabe nach „Suche nach Zeit“ 1. Auf [Time Search ( )] klicken. 2. Ein gewünschtes Datum im Kalender anklicken. Das an diesem Tag aufgezeichnete Video wird wiedergegeben. 3. Wenn die Video Wiedergabe angehalten ist, wählen Sie eine Zeit aus und klicken Sie auf [Wiedergabe ( Das Video wird von der angegebenen Zeit an wiedergegeben.

  • Seite 57: Zum Abspielen Des Sicherungsvideos

    Das herausgesuchte Video sichern. 1. Während der Wiedergabe in der zu sichernden Szene auf [ ] klicken. Das Planungsfenster zum Einstellen der Start- und Endzeit des Backups erscheint. 2. Klicken Sie auf die Schaltfläche [ Das Speichern unter Fenster erscheint. 3.

  • Seite 58: Abspielen Einer Avi-Datei

    web viewer Abspielen einer AVI-Datei  Die AVI-Datei enthält keine aufgezeichneten Zeitdaten. 1. Entfernen Sie die Micro SD-Karte von der Kamera.  Vor dem Entfernen der Micro SD-Karte das <Gerät> bei <Aus> in dem “Setup  Event  Speicherkapazität” Menü festlegen. 2.

  • Seite 59: Setup-Bildschirm

    setup-bildschirm KONFIGURATION Sie können die Video, Netzwerk, Ereignis und Systemeinstellungen der Kamera im Netzwerk konfigurieren. 1. Klicken Sie [Setup ( )] im Live-Bildschirm. 2. Der Setup-Bildschirm erscheint.  Microsoft Sliverlight 5.0 oder höher muss auf dem PC installiert werden, um die Video-Vorschau zu ermöglichen.
  • Seite 60 setup-bildschirm • E-mail/FTP profil : Video-Profil zur festgelegten E-Mail oder FTP-Seite übertragen.  Nur der MJPEG Codec kann als das E-mail/FTP Profil festgelegt werden. • Aufnahmeprofil : Dieses Profil wird für die Videoaufnahmen verwendet. 6. Stellen Sie gemäß Ihrer Situation den ATC (Auto Transmit Control) ein. •...

  • Seite 61: Hinzufügen/Ändern Beim Videoprofil

    Hinzufügen/Ändern beim Videoprofil Die Profileinstellungen können hinzugefügt oder geändert werden, um je nach den Aufnahmebedingungen verschiedene Profile anzupassen. 1. Wählen Sie eine der <Video Profil> Optionen. 2. Geben Sie einen namen und wählen sie ein codec aus. 3. Legen Sie die umstände fest unter welchen der codec angewendet werden wird. 4.
  • Seite 62 setup-bildschirm • Priorität Kodierung : Die Videotransfermethode kann auf Bildfrequenz oder Kompression gestellt werden. • GOV Länge : Es gibt den Abstand (in Bezug auf die Anzahl der Bilder) zwischen zwei aufeinander folgenden I-Frames in einer Videosequenz, wenn H.264-Codec ausgewählt wurde. (Eine I-Frame + 0 ~ Mehrere P-Frames). •...
  • Seite 63 Anwenden von Schnittkodierung 1. <Verwendung> wählen. 2. <Engestellter Bereich> anklicken. Das Fenster Einst. Schnittkodierungsbereich wird auftauchen. 3. <Verhältnis> wählen. • Verhältnis : Legt das Seitenverhältnis des vom Nutzer angegebenen Bereichs fest. - 16:9 : Das Seitenverhältnis sollte bei 16:9 so nahe wie möglich bei dem vom Nutzer angegebenen Bereich festgelegt werden.
  • Seite 64 setup-bildschirm Video Setup 1. Wählen Sie die Registerkarte <Video ( )> aus dem Setup-Menü. 2. Klicken Sie <Video Setup>. 3. Wählen Sie einen <Videoquelle> Modus. • Modus Flip : Drehen Sie das von der Kamera aufgenommene Bild herum. • Spiegel Modus : Drehen Sie das von der Kamera aufgenommene Bild horizontal.

  • Seite 65: Kameraeinstellungen

    Kamera Einstellungen Sie können die Kameraeinstellungen je nach Kameraumgebung ändern. 1. Wählen Sie die Registerkarte <Video ( )> aus dem Setup-Menü. 2. Klicken Sie <Kamera Einstellungen>. 3. Konfigurieren Sie nach Bedarf die Einstellungen für: Sensor, SSDR, Weißabgleich, Hintergrundlicht, Belichtung, Tag/Nacht, Besonderes, OSD, IR 4.
  • Seite 66 Festlegen von SSDR (Samsung Super Dynamic Range) In einer Szene mit starkem Unterschied zwischen hell und dunkel, können Sie die Helligkeit des dunklen Bereichs separat erhöhen um die allgemeine Heiligkeit zu regulieren. 1. Wählen Sie <SSDR>. 2. Stellen Sie <Modus> auf <Ein> ein.
  • Seite 67 BLC Setup Sie können manuell einen gewünschten Bereich im Video festlegen und diesen mit höherer Klarheit darstellen. 1. Wählen Sie <Hintergrundlicht>. 2. Stellen Sie <Modus> auf <BLC> ein. 3. Stellen Sie <BLC-Stufe> ein. Sie können den Pegel ändern um die Helligkeit des Überwachungsbereichs anzupassen.
  • Seite 68 setup-bildschirm Belichtung festlegen Sie können den Belichtungspegel der Kamera anpassen. 1. Wählen Sie <Belichtung>. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Helligkeit : Stellen Sie die Bildschirmhelligkeit ein. • Minimale Verschlusszeit : Die Grenze der längsten Belichtungszeit.
  • Seite 69 Auf Tag/Nacht einstellen 1. Wählen Sie <Tag/Nacht>. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Modus: Modus wird verwendet, um die Farbe Schwarz oder Weiß anzupassen. - Farbe: Das Video wird immer in Farbe ausgegeben. - S/W: Das Video wird immer in Schwarz und Weiß...
  • Seite 70 setup-bildschirm Besonderes festlegen 1. Wählen Sie <Besonderes> aus. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Schärfemodus: Verändert die allgemeine Bildschärfe. Wenn Sie <Ein> auswählen, können Sie die Schärfe eines Bildes anpassen. • Schärfestufe: Je höher der Pegel, umso schärfer und klarer werden die Bildumrisse.
  • Seite 71 Besonderes festlegen 1. <OSD> auswählen. 2. Jeden Menüpunkt auswählen und richtig einstellen. • Titeleinblendung: Gibt an, ob der Kameraname auf dem Bildschirm angezeigt werden soll. • Kameratitel: Gibt den Kameranamen an, der auf dem Bildschirm angezeigt werden soll. • Titelposition X, Y: Gibt die Position des Kameranamen auf dem Bildschirm an. •...

  • Seite 72: Netzwerk-Setup

    setup-bildschirm NETZWERK-SETUP Schnittstelle 1. Wählen Sie die Registerkarte <Network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <Schnittstelle>. 3. Stellen Sie <Schnittstelle> und <IPv6 Setup> wie notwendig ein. • IP-Typ : Wählen Sie einen IP- Verbindungs-Typ. - Manuell : Legen Sie IP Addresse, Subnetmaske, Gateway, DNS1, und DNS2 fest.
  • Seite 73 Die Einstellung des HTTP-Ports auf 65535 ist aufgrund der Sicherheitsrichtlinie für Safari und Google Chrome nicht erlaubt. • Geräteport : Legen Sie einen Port fest, der zur Übertragung von Videosignalen mit Hilfe der Samsung-Protokolle verwendet wird. • RTSP Port : Wird verwendet, um Videos im RTSP-Modus zu übertragen; die Standardeinstellung ist 554.
  • Seite 74 Option, wenn Sie den von Samsung Techwin zur Verfügung gestellten DDNS-Server benutzen. - Produkt-ID : Geben Sie die im Samsung DDNS Dienst registrierte Produkt-ID ein. - Quick connect : Stellt die Portweiterleitung automatisch ein, wenn ein Router mit UPnP (Universal Plug and Play) verwendet wird.

  • Seite 75: Registrierung Unter Ddns Vornehmen

    Registrierung unter DDNS vornehmen Ihr Produkt unter Samsung DDNS registrieren 1. Besuchen Sie die Webseite von iPOLiS (www.samsungipolis.com) und melden Sie sich mit einem gültigen Benutzerkonto an. 2. Wählen Sie aus der oberen Menüleiste <DDNS SERVICE>-<MY DDNS>. 3. Klicken Sie auf [PRODUCT REGISTRATION].
  • Seite 76 Über das Kamera-Setup eine Verbindung zu Samsung DDNS herstellen 1. Stellen Sie im DDNS-Setup <DDNS> auf <Samsung DynDNS>. 2. Den <Produkt-ID > eingeben, der bei der Registrierung des Produkts auf der DDNS-Seite festgelegt wurde. 3. Klicken Sie auf [Anwenden (...

  • Seite 77: Ip-Entstörung

    IP-Entstörung Sie können eine Liste von IPs erstellen, denen der Zugang erlaubt oder verweigert wird. 1. Wählen Sie die Registerkarte <Network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <IP-Entstörung>. 3. Wählen Sie <Filterung-Typ>. • Abgelehnt : Wenn Sie diese Option wählen, wird den IP-Adressen, die dieser Filterliste hinzugefügt wurden, der Zugang verweigert.
  • Seite 78 setup-bildschirm Sie können ein sicheres Verbindungssystem oder ein öffentliches Zertifikat zu diesem Zweck auswählen. 1. Wählen Sie die Registerkarte <Network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <SSL>. 3. Wählen Sie ein sicheres Verbindungssystem aus.  Um über den HTTPS-Modus auf eine Kamera zuzugreifen, müssen Sie die IP-Adresse wie folgt eingeben: https://<Kamera_IP>.
  • Seite 79 802.1x Bei dem Verbindungsaufbau mit einem Netzwerk kann festgelegt werden, ob das 802.1x Protokoll verwendet werden soll und anschließend das Zertifikat installiert werden. 1. Wählen Sie die Registerkarte <Network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <802.1x>. 3.
  • Seite 80 setup-bildschirm Es kann die Priorität festgelegt werden, um eine stabile Übertragungsgeschwindigkeit für eine bestimmte IP zu sichern. 1. Wählen Sie die Registerkarte <Network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <QoS>. 3. Klicken Sie auf die [Hinzufügen )] Schaltfläche.
  • Seite 81 • SNMP Trap aktivieren: SNMP Trap wird verwendet, um wichtige Ereignisse und Bedingungen an den Admin System zu senden. - Gemeinschaft: Den Namen der Trap Community eingeben, um Nachrichten zu empfangen. - IP-Adresse: Die IP-Adresse eingeben, an die die Nachrichten gesendet werden. - Authentifizierungsfehler: Gibt an, ob ein Ereignis generiert werden soll, wenn die Community-Information ungültig ist.

  • Seite 82: Upnp Entdeckung

    • UPnP entdeckung: Gibt Befähigen oder Deaktivieren für UPnP- Ermittlung an. • Freundlicher name: Den Kameranamen anzeigen. Der Anzeigename wird im Format von SAMSUNG-<Modellname>-<MAC- Adresse> angezeigt.  Beim Windows-Betriebssystem, das grundsätzlich UPnP unterstützt, werden die Kameras, die mit dem Netzwerk verbunden sind, angezeigt.

  • Seite 83: Ereigniss-Setup

    EREIGNISS-SETUP FTP / E-mail Es können die FTP / E-Mail Server Einstellungen konfiguriert werden, sodass die mit der Kamera aufgenommenen Bilder an Ihren PC gesendet werden, wenn ein Ereignis eintritt. 1. Wählen Sie die Registerkarte <Event )> aus dem Setup-Menü. 2.

  • Seite 84: Speicherkapazität

    setup-bildschirm • E-mail-Konfiguration - Serveradresse : Geben Sie die IP-Adresse des E-Mail-Servers ein, an den die Bilder eines Alarms oder Ereignisses gesendet werden sollen. - Verwendung Authentifizierung : Wählen ob die Berechtigung benutzt werden soll. - SSL Verwendung : Legen Sie die Verwendung von SSL fest. - ID : Geben Sie den Benutzernamen zur Anmeldung auf dem E-Mail-Server ein.
  • Seite 85 120 Sekunden nach dem Einsetzen des Alarms auswählen. • Aufgezichnete Dateitype : Gibt das Dateiformat der aufgenommenen Bilder an. - STW : Dies ist das spezifische Dateiformat von Samsung Techwin. - AVI : Es ist das konventionelle AVI-Format.
  • Seite 86 setup-bildschirm Alarmeingabe Sie können die Art des Alarmeingangs, die Aktivierungszeit und den Betriebsmodus einstellen. 1. Wählen Sie die Registerkarte <Event )> aus dem Setup- Menü. 2. Klicken Sie auf <Ereigniseinrichtung>. 3. Wählen Sie <Alarmeingabe> unter <Ereignis Aktion Setup> aus. 4. Entscheiden Sie, ob Sie die Option auf <Aktiviern>...
  • Seite 87 7. Legen Sie eine Funktion fest, die durchgeführt werden soll, wenn ein Alarm auftritt. • FTP : Legen Sie den Gebrauch von FTP-Übertragung im Alarmeingangs-Setup fest. • E-mail : Legen Sie die Verwendung der E-Mail-Übertragung im Setup für den Alarmeingang fest. •...

  • Seite 88: Manipulation Erkennung

    setup-bildschirm Manipulation erkennung Es kann eingestellt werden Manipulationsversuche und auslösende Ereignisse zu erkennen, wie plötzliche Änderung der Aufnahmerichtung der Kamera, blockiertes Objektiv und andere allgemeine Veränderungen am Videomotiv. 1. Wählen Sie die Registerkarte <Event )> aus dem Setup- Menü. 2. Klicken Sie auf <Ereigniseinrichtung>. 3.
  • Seite 89 Bewegungserkennung / Video-Analytics Ereignisse der Bewegungserkennung und Video Analyse können so eingestellt werden, dass sie die Ausgabe eines Ereignis Signals auslösen. 1. Wählen Sie die Registerkarte <Event )> aus dem Setup- Menü. 2. Klicken Sie auf <Ereigniseinrichtung>. 3. Wählen Sie <Bewegungserkennung / Video-Analytics>...
  • Seite 90 setup-bildschirm  Die Bewegungserkennung und Video Analyse kann nicht gleichzeitig verwendet werden.  Stellen Sie zuerst die minimale und maximale Bewegungsgröße ein, um den zu erkennenden Bewegungsbereich anzupassen.  Die erkannte Größe eines Objekts kann aufgrund seiner Form von der tatsächlichen Größe abweichen.
  • Seite 91 Bewegungserkennung verwenden Es werden Bewegungen erkannt, die alle unter Empfindlichkeit, Größe und Bereich festgelegten Bedingungen erfüllen. 1. Einen Bewegungserkennungsmodus auswählen. 2. Wählen Sie die Karteikarte <Empfindlichkeit>, um eine Empfindlichkeitsstufe einzustellen. Sie können die Empfindlichkeit des Sensors so einstellen, dass Bewegungen im Hintergrund erkannt werden.
  • Seite 92 setup-bildschirm 4. Wählen Sie die Karteikarte <Bereich>. Sie können einen Bereich auf dem Bildschirm auswählen, der von der Erkennung eingeschlossen oder ausgeschlossen werden soll. Es können bis zu 4 Bereiche definiert werden. • Erkennungsbereich : Schließt den gesamten Bildschirm von der Erkennung aus und fügt einen festgelegten Bereich für die Bewegungserkennung fest.
  • Seite 93 Verwenden der Intelligenten Video Analyse Es werden Ereignisse erkannt, die alle unter Empfindlichkeit, Größe und Bereich Bedingungen sowie die Ereignisbedingungsregeln erfüllen. 1. Wählen Sie den Video Analyse Modus aus. 2. Stellen Sie <Empfindlichkeit>, <Größe> und <Bereich> ein. Für weitere Auskünfte über die Einstellungen bitte unter „Bewegungserkennung verwenden“...
  • Seite 94 setup-bildschirm Einstellen der Video Analyse Regeln  Vorbeigehen 1. Stellen Sie den Typ auf <Vorbeigehen, Betreten/Verlassen> ein. 2. Stellen Sie die Ereignisregel auf <Regeln für virt. Bereich> ein. 3. Auf dem Bildschirm auf den gewünschten Start- und Endpunkt der virtuellen Linie klicken. Es wird Popup Fenster angezeigt.
  • Seite 95  Erscheinen (Verschwinden) 1. Stellen Sie den Analysetyp auf <Erscheinen (Verschwinden)> ein. 2. Wählen Sie die gewünschte Ereignisregel aus: • Regeln für festgel. Bereich: Es werden Objekte, die im Bereich erscheinen und in ihm für eine bestimmte Zeit verweilen und die Grenzen des Bereichs nicht überschreiten, sowie das verschwinden von Objekten erkannt, die sich in dem Bereich...

  • Seite 96: Gesichtserkennung

    setup-bildschirm Gesichtserkennung Sie können einstellen Gesichter zu erkennen und ein entsprechendes Ereignis auszulösen. 1. Wählen Sie die Registerkarte <Event )> aus dem Setup- Menü. 2. Klicken Sie auf <Ereigniseinrichtung>. 3. Wählen Sie <Gesichtserkennung> unter <Ereignis Aktion Setup> aus. 4. Entscheiden Sie, ob Sie die Option auf <Aktiviern>...

  • Seite 97: Netzwerkverbindung Unterbrochen

    Netzwerkverbindung unterbrochen Sie können Ereignisse eines nicht verbundenen Netzwerks empfangen und speichern. 1. Wählen Sie die Registerkarte <Event )> aus dem Setup- Menü. 2. Klicken Sie auf <Ereigniseinrichtung>. 3. Wählen Sie <Netzwerkverbindung unterbrochen> unter <Ereignis Aktion Setup> aus. 4. Entscheiden Sie, ob Sie die Option auf <Aktiviern>...

  • Seite 98: System-Setup

    setup-bildschirm SYSTEM-SETUP Produktinformation 1. Wählen Sie die Registerkarte <System )> aus dem Setup- Menü. 2. Klicken Sie auf <Produktinformation>. 3. Überprüfen Sie die Kamerainformationen oder geben Sie Einzelheiten bezüglich Ihrer Netzwerkumgebung an. • Modell : Modellname des Geräts. • Seriennummer : Seriennummer des Geräts. •...

  • Seite 99: Datum Und Zeit

    Datum und Zeit 1. Wählen Sie die Registerkarte <System )> aus dem Setup- Menü. 2. Klicken Sie auf <Datum und Zeit>. 3. Legen Sie das Datum und die Uhrzeit fest, die für die Kamera übernommen werden sollen. • Aktuelle Systemzeit : Die aktuellen Zeiteinstellungen Ihres Systems werden angezeigt.
  • Seite 100 setup-bildschirm Benutzer 1. Wählen Sie die Registerkarte <System )> aus dem Setup- Menü. 2. Klicken Sie auf <Benutzer>. 3. Geben Sie die nötigen Benutzerinformationen an. • Administrator-Kennwort Ändern : Ändern Sie das Administrator- Kennwort.  Das Standardpasswort ist gegenüber Sicherheitsbedrohungen anfällig. Sie sollten es ändern.
  • Seite 101 • Einstellung : Wenn Sie <Gast Zugriff erlauben> ausgewählt haben, kann über das Gast Konto auf den Web Viewer zugegriffen werden, wobei jedoch nur der Live Viewer Bildschirm betrachtet werden kann.  Die ID/das Passwort für das Gast Konto lautet <guest/guest> und kann nicht geändert werden. •...
  • Seite 102 setup-bildschirm Aktualisierung / Neustart 1. Wählen Sie die Registerkarte <System )> aus dem Setup- Menü. 2. Klicken Sie auf <Aktualisierung / Neustart>. 3. Wählen Sie einen bestimmten Menüpunkt und stellen Sie ihn entsprechend ein. • Upgraden : Führt eine Systemaktualisierung durch. •...
  • Seite 103 Wenn Sie den Aktualisierungsprozess abbrechen, so kann er nicht fertiggestellt werden.  Während des System Neustarts findet der Zugriff über Web Viewer nicht statt.  Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungcctv. com) heruntergeladen werden. Sicherung der aktuellen Einstellungen 1. Klicken Sie auf [Backup].
  • Seite 104 setup-bildschirm Protokoll Sie können das System- oder das Ereignisprotokoll überprüfen. 1. Wählen Sie die Registerkarte <System )> aus dem Setup- Menü. 2. Klicken Sie auf <Protokoll>. 3. Wählen Sie einen Protokolltyp aus. • System : Sie können anhand der Systemprotokolle nachprüfen, an welcher Stelle Systemänderungen, gemeinsam mit Zeitangaben, aufgezeichnet wurden.

  • Seite 105: Profil Zugriff

    Profil Zugriff Sie können die Angaben der Profil überprüfen. 1. Wählen Sie die Registerkarte <System )> aus dem Setup- Menü. 2. Klicken Sie auf <Profil Zugriff>. • Profil Zugriff : Zeigt die Angaben des neu hinzugefügten Profils an. - Profil : Zeigt die Angaben des neu hinzugefügten Codecs an.

  • Seite 106: Anhang

    SPEZIFIKATIONEN Beschreibung Elemente SND-6011R SNO-6011R Bildaufnahmegerät 1/2.8" PS Exmor 2.38M CMOS (IMX136) Gesamtpixelanzahl 1,952(H) x 1,236(V) Effektive Pixel 1,944(H) x 1,224(V) Abtastsystem Progressiv Video Farbe : 0,3 Lux (F2.0, 50IRE), 0,03 Lux (2sec, 50IRE) Mindestbeleuchtung S/W : 0 Lux (IR LED EIN)
  • Seite 107 Tag und Nacht Auto (ICR) / Farbe / S/W Gegenlichtkompensation Aus / BLC BREIT-Dynamischer 15fps, 120dB Bereich Kontraststeigerung SSDR (Samsung Super Dynamischer Bereich) (Aus / Ein) Digitale SSNRIII (2D+3D Rauschunterdrückung) (Aus / Ein) Rauschunterdrückung Entnebeln Auto / Manuell / Aus Digitale...
  • Seite 108 Beschreibung Elemente SND-6011R SNO-6011R Audio In Audio aus Bewegungserkennung, Verfälschung, Gesichtserkennung, Videoanalysen, Funktionsweise Alarm Auslöser Alarmeingabe, Netzwerk-Unterbrechung  Datei Hochladen über FTP, E-Mail Alarm Auslöser  Benachrichtigung über E-Mail, TCP und HTTP Ethernet RJ-45 (10/100 BASE-T) Videokomprimierungsformat H.264(MPEG-4 Part 10/AVC), Motion JPEG 1920x1080 / 1600x1200 / 1280x1024 / 1280x960 / 1280x720 / Auflösung...
  • Seite 109 Beschreibung Elemente SND-6011R SNO-6011R IPv4, IPv6 TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTSP, RTCP, NTP, HTTP, HTTPS, Protokoll SSL, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, PIM-SM, UPnP, Bonjour HTTPS (SSL) Authentifizierungsprotokoll Anmelde-Übersicht Authentifizierung Sicherheit IP-Adressfilter Benutzerzugriff Protokoll 802.1X Authentifizierungsmethode...
  • Seite 110 Beschreibung Elemente SND-6011R SNO-6011R Betriebstemperatur / -10°C ~ +55°C (+14°F ~ +131°F) / Weniger als 90% rel. Luftfeuchtigkeit Feuchtigkeit Betriebsbedingungen Lagerungstemperatur / -30°C ~ +60°C (-22°F ~ +140°F) / Weniger als 90% rel. Luftfeuchtigkeit Feuchtigkeit Schutz vor Eindringling -...

  • Seite 111: Produktansicht

    PRODUKTANSICHT SND-6011R Einheit: mm (inch) Ø 120 (4.72") Deutsch _111...
  • Seite 112 anhang SNO-6011R Einheit: mm (inch) 302.4 (11.91") 185 (7.28") 167.8 (6.61") 114.2 (4.50") 282 (11.10") Ø 68.4 (2.69") 3-Ø 5.5 HOLES Ø 59 (2.32") (BODY) 77.1 (3.04") 112_ anhang...

  • Seite 113: Fehlersuche

    FEHLERSUCHE PROBLEM LÖSUNG  Überprüfen Sie, ob die Netzwerkeinstellungen der Kamera entsprechend sind.  Kontrollieren Sie, oballe Netzwerkkabel korrekt angechlossen wurden. Ich kann von einem Webbrowser  Prüfen Sie bei einer Verbindung über DHCP, ob die Kamera dynamische nicht auf die Kamera zugreifen. IP-Adressen problemlos erhalten kann.
  • Seite 114 anhang PROBLEM LÖSUNG  Überprüfen Sie die Einstellungen in der folgenden Reihenfolge: <Bewegungserkennung/Video A. Prüfen Sie die Einstellungen unter <Datum & Uhrzeit>. Analyse> unter <Ereignis Setup> ist auf <Aktivieren> eingestellt, B. Die <Bewegungserkennung / Video-Analytics> muss auf aber ich empfange keine E-mail <Aktivieren>...

  • Seite 115: Open Source Announcement

    Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com. If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.

  • Seite 116: Gnu General Public License

    GNU GENERAL PUBLIC LICENSE The “Program”, below, refers to any such program or work, and a “work based on the Program” means either Version 2, June 1991 the Program or any derivative work under copyright law : that is to say, a work containing the Program or a portion Copyright (C)1989, 1991 Free Software Foundation, Inc.
  • Seite 117 3. You may copy and distribute the Program (or a work 7. If, as a consequence of a court judgment or allegation of based on it, under Section 2)in object code or executable patent infringement or for any other reason (not limited to form under the terms of Sections 1 and 2 above provided patent issues), conditions are imposed on you (whether that you also do one of the following :...
  • Seite 118 NO WARRANTY You should also get your employer (if you work as a programmer)or your school, if any, to sign a “copyright 11. BECAUSE THE PROGRAM IS LICENSED FREE OF disclaimer” for the program,if necessary. Here is a sample ; CHARGE, THERE IS NO WARRANTY FOR THE PROGRAM, alter the names: TO THE EXTENT PERMITTED BY APPLICABLE LAW.

  • Seite 119: Terms And Conditions

    Finally, every program is threatened constantly by software The “Corresponding Source” for a work in object code patents. States should not allow patents to restrict form means all the source code needed to generate, install, development and use of software on general-purpose and (for an executable work) run the object code and to omputers, but in those that do, we wish to avoid the special modify the work, including scripts to control those activities.
  • Seite 120 5. Conveying Modified Source Versions. d) Convey the object code by offering access from a designated place (gratis or for a charge), and offer You may convey a work based on the Program, or the equivalent access to the Corresponding Source in modifications to produce it from the Program, in the form of the same way through the same place at no further source code under the terms of section 4, provided that you...
  • Seite 121 7. Additional Terms. However, if you cease all violation of this License, then your license from a particular copyright holder is reinstated (a) “Additional permissions” are terms that supplement the provisionally, unless and until the copyright holder explicitly terms of this License by making exceptions from one or more and finally terminates your license, and (b) permanently, if of its conditions.
  • Seite 122 In the following three paragraphs, a “patent license” is any 14. Revised Versions of this License. express agreement or commitment, however denominated, The Free Software Foundation may publish revised and/ or not to enforce a patent (such as an express permission new versions of the GNU General Public License from time to to practice a patent or covenant not to sue for patent time.
  • Seite 123 OpenSSL Combined License The OpenSSL toolkit stays under a dual license, i.e. both the conditions of the OpenSSL License and the original SSLeay license apply to the toolkit. See below for the actual license texts. Actually both licenses are BSD-style Open Source licenses. In case of any license issues related to OpenSSL please contact openssl-core@openssl.org.

  • Seite 124: Bsd License

    SNMP v1, SNMP v2c provided with the distribution. and SNMP v3 using both IPv4 and IPv6. For more additional information, send email to help.cctv@samsung.com. 3. All advertising materials mentioning features or use of this software must display the following acknowledgement:...
  • Seite 125 3. Neither the name of the Regents of the University of 3. Neither the name of Thomas BERNARD nor the names California nor the names of its contributors may be used of its contributors may be used to endorse or promote to endorse or promote products derived from this software products derived from this software without specific prior without specific prior written permission.
  • Seite 126 THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR MERCHANTABILITY AND FITNESS FOR A PARTICULAR...
  • Seite 127 THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY APPLE AND ITS HOLDERS AND CONTRIBUTORS “AS IS” AND ANY CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED EXPRESS OR IMPLIED WARRANTIES, INCLUDING, WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF IMPLIED WARRANTIES OF MERCHANTABILITY AND MERCHANTABILITY AND FITNESS FOR A PARTICULAR...

  • Seite 128: The Mit License

    Copyright (c) 2006 Free Software Foundation, Inc. Mozilla Public License Since we, at Samsung Techwin, used the Mozilla Firefox component without modifying the source code according to the MOZILLA Public license 1.1, we are not obliged to provide the source code of the corresponding component.
  • Seite 129 1.11. ‘’Source Code’’ means the preferred form of the Covered (d) Notwithstanding Section 2.2(b) above, no patent license is Code for making modifications to it, including all modules it granted: 1) for any code that Contributor has deleted from contains, plus any associated interface definition files, scripts the Contributor Version;...
  • Seite 130 3.5. Required Notices. You must duplicate the notice in Exhibit 6.2. Effect of New Versions. Once Covered Code has been A in each file of the Source Code. If it is not possible to put published under a particular version of the License, You may such notice in a particular Source Code file due to its structure, always continue to use it under the terms of that version.
  • Seite 131 8.3. If You assert a patent infringement claim against Participant 13. MULTIPLE-LICENSED CODE. alleging that such Participant’s Contributor Version directly or Initial Developer may designate portions of the Covered Code indirectly infringes any patent where such claim is resolved as Multiple-Licensed. Multiple-Licensedmeans that the Initial (such as by license or settlement) prior to the initiation of patent Developer permits you to utilize portions of the Covered Code infringement litigation, then the reasonable value of the licenses...
  • Seite 132 The Independent JPEG Group’s JPEG Software The software included in this product contains copyrighted software that is licensed under the JPEG license. • JPEG license - Code project – Generating Outline OpenGL, Libjpeg This distribution contains the sixth public release of the Permission is NOT granted for the use of any IJG author’s Independent JPEG Group’s free JPEG software.
  • Seite 133 T-Kernel License - This Product uses the Source Code of T-Kernel under T-License granted by the T-Engine Forum(www.t-engine.org) T-License [License Agreement for Source Code of T-Kernel] established by T-Engine Forum on January 23, 2004 revised on June 17, 2004 revised on December 21, 2006 revised on March 24, 2009 Article 1.
  • Seite 134 Article 4. License of Source Code 4. The Distributor of Modification shall determine the name of the Modified Source Code subject to the rules separately 1. As provided for in this Article, T-Engine Forum shall established by T-Engine Forum and publish an appropriate provide, and grant a license to use, the Source Code free notice as required by the rules on the Patch for Modification of charge to any person who has taken the necessary...

  • Seite 135: Apache License

    T-Kernel. Provided, however, that the Ported Source Code Article 9. Indemnity may be treated in the same way as the Modified Source Code until the time of registration hereunder. 1. Neither T-Engine Forum nor the copyright holder of the Source Code shall be liable for any damages (including, 5.
  • Seite 136 authorized to submit on behalf of the copyright owner. For the 5. Submission of Contributions. Unless You explicitly state purposes of this definition, "submitted" means any form of otherwise, any Contribution intentionally submitted for electronic, verbal, or written communication sent to the Licensor inclusion in the Work by You to the Licensor shall be under the or its representatives, including but not limited to communication terms and conditions of this License, without any additional...
  • Seite 137 BZip2 License This program, "bzip2", the associated library "libbzip2", and all documentation, are copyright (C) 1996-2007 Julian R Seward. All rights reserved. Component Name License bzip2-1.0.5 BZip2 http://www.bzip.org/ Redistribution and use in source and binary forms, with THIS SOFTWARE IS PROVIDED BY THE AUTHOR ``AS or without modification, are permitted provided that the IS'' AND ANY EXPRESS OR IMPLIED WARRANTIES, following conditions are met:...
  • Seite 138 PHP 3.01 License The PHP License, version 3.01 Copyright (c) 1999 - 2010 The PHP Group. All rights reserved. Component Name License php-5.2.17 PHP 3.01 http://www.php.net/distributions Redistribution and use in source and binary forms, with or Redistributions of any form whatsoever must retain the without modification, is permitted provided that the following following acknowledgment: "This product includes PHP conditions are met:...
  • Seite 139 Samsung Techwin hat sich dem Schutz der Umwelt verpflichtet und wendet in allen Phasen des Produktherstellungsprozesses umweltfreundliche Verfahren an, um seinen Kunden umweltgerechtere Produkte zu liefern. Das Eco-Gütesiegel ist ein Zeichen für die Absicht von Samsung Techwin, Produkte zu liefern, und zeigt an, dass die Produkte die RoHS-Richtlinie der EU erfüllen.
  • Seite 140 SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 Samsung House, 1000 Hillswood Drive, Hillswood Business Toll Free : +1-877-213-1222 Direct : +1-201-325-6920 Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS Fax : +1-201-373-0124 TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 www.samsungcctvusa.com...

Diese Anleitung auch für:

Sno-6011r

Inhaltsverzeichnis
