Samsung SND-1011 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Samsung Anleitungen
  4. Kameras
  5. SND-1011
  6. Benutzerhandbuch
Samsung SND-1011 Benutzerhandbuch

Samsung SND-1011 Benutzerhandbuch

Netzwerkkamera
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
NETZWERKKAMERA
Benutzerhandbuch
SND-1011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung SND-1011

Inhaltszusammenfassung für Samsung SND-1011

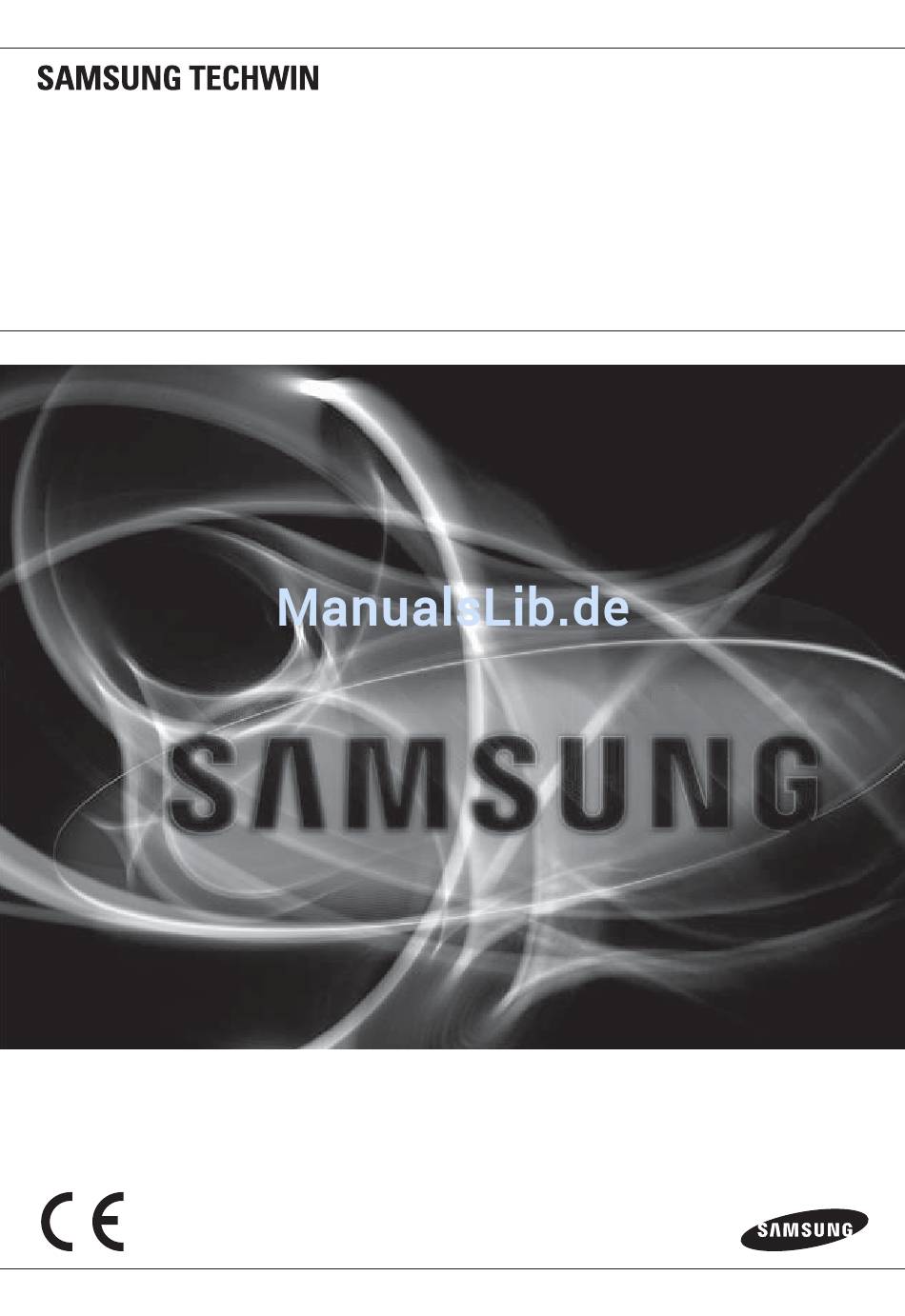

  • Seite 1 NETZWERKKAMERA Benutzerhandbuch SND-1011...
  • Seite 2 Ander eingetragenen Marken in diesem Handbuch eingetragene Marken ihrer jeweiligen Inhaber. Richtlinien Dieser Handbuch ist urheberrechtlich geschützt und Eigentum der Samsung Techwin Co., Ltd. Unter keinen Umständen, dürfen dieses Dokument ohne die schriftliche Genehmigung der Samsung Techwin Co., Ltd vollständig oder teilweise reproduziert oder anderweitig verfügbar gemacht werden.

  • Seite 3: Übersicht

    übersicht WICHTIGE SICHERHEITSHINWEISE 1. Lesen Sie diese Anweisungen. 2. Bewahren Sie sie auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Reinigen Sie es nur mit einem trockenen Lappen. 7.

  • Seite 4: Erklärung Der Graphischen Symbole

    übersicht WARNUNG SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDS ODER ELEKTROSCHOCKS ZU REDUZIEREN. STECKEN SIE KEINE METALLGEGENSTÄNDE DURCH DIE BELÜFTUNGSSCHLITZE ODER ANDERE ÖFFNUNGEN DER AUSRÜSTUNG. Schützen Sie das Gerät vor Flüssigkeitsspritzern und Tropfen. Stellen Sie keine mit Flüssigkeiten gefüllten Behälter auf dem Gerät ab (z.

  • Seite 5: Trennung Des Geräts

    Klasse nbauart Ein Gerät der KLASSE sollte nur an einen NETZ-Anschluss mit Schutzerdung angeschlossen werden. Akku Akkus (Akkusatz oder eingelegter Akku) dürfen keiner extremen Hitze, z. B. Sonneneinstrahlung, Feuer oder Ähnlichem, ausgesetzt werden. Trennung des Geräts Trennen Sie den Hauptstecker vom Gerät, wenn dieser beschädigt ist. Und wenden Sie sich bitte für die Reparatur an einen Fachmann in Ihrer Nähe.
  • Seite 6 übersicht Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch.  Stellen sie das Gerät nicht auf eine unebene Fläche.  Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus, stellen Sie es nicht in der Nähe von Heizgeräten oder in sehr kalten Bereichen auf. ...

  • Seite 7: Inhaltsverzeichnis

    INHALTE ÜBERSICHT Wichtige Sicherheitshinweise Produkt-Funktionen Empfohlene PC-Spezifikationen Empfohlene Technische Daten Für Micro SD-/SDHC Speicherkarten Lieferumfang Auf Einen Blick Installation INSTALLATION & Einlegen/Herausnehmen Einer VERBINDUNG SD-Speicherkarte Speicherkarteninformation (Nicht Enthalten) Anschluss an Andere Geräte Direktes Verbinden der Kamera NETZWERKVERBINDUNG an das LAN UND KONFIGURATION Verbinden der Kamera Direkt mit Einem DHCP Basierten DSL/...
  • Seite 8 übersicht WEB VIEWER Verbindung mit der Kamera Anmelden Activex-Steuerelement Installieren Installieren der Silverlight Runtime Den Live-Bildschirm Benutzen Wiedergabe (Ereignis) Wiedergabe (Zeit) Konfiguration SETUP-BILDSCHIRM Video-Setup Netzwerk-Setup Ereigniss-Setup System-Setup Spezifikationen ANHANG Produktansicht Fehlersuche Open Source Announcement GPL/LGPL Software License 8_ übersicht...

  • Seite 9: Produkt-Funktionen

    PRODUKT-FUNKTIONEN • Multi-Übertragung Dieser Netzwerk Encoder kann Videos in verschiedenen Auflösungen und Qualitäten über verschieden Codecs gleichzeitig anzeigen. • Überwachung über Webbrowser Der Webbrowser kann verwendet werden, um die Bildanzeige in einer lokalen Netzwerkumgebung wiederzugeben. • Alarm Beim Auftreten eines Ereignisses, wird das mit dem Ereignis zusammenhängende Video an die vom Benutzer festgelegte E-Mail Adresse gesendet oder auf der SD-Speicherkarte gespeichert.

  • Seite 10: Empfohlene Technische

    übersicht • Videospeicher : 256MB oder höher  Ist der Treiber oder der Video-Grafik-Adapter nicht ordnungsgemäß installiert oder wird nicht die neueste Version verwendet, wird das Video möglicherweise nicht ordnungsgemäß wiedergegeben.  Bei Mehrfach-Überwachungssystemen, die wenigstens 2 Bildschirme umfassen, kann die Wiedergabeleistung je nach System verschlechtert sein.

  • Seite 11: Auf Einen Blick

    AUF EINEN BLICK Aufbau Bezeichnung Beschreibung Kuppelabdeckung Gehäuseabdeckung zum Schutz des Objektivs und der Haupteinheit. Haupteinheit Besteht aus: Objektiv, Schaltbrett, Platine und Schrauben. Stromanschluss Zum Anschluss des Stromkabels. BROWN = Alarm IN Für den Anschluss des Alarm Eingangssensors. Alarmeingang BLACK = GND Masseanschluss Netzwerkanschluss Wird zum Anschließen eines PoE- oder LAN-Kabels verwendet.
  • Seite 12 übersicht Komponenten FRONT Bezeichnung Beschreibung Micro SD- Fach für die Micro SD-Speicherkarte Speicherkartenfach Das Monitor-Testkabel ist mit einem nicht fest installierten Anzeigegerät Monitor-Ausgang verbunden und dient dazu, die Kamera zu testen. (für die Installation) Zum Zurücksetzen der Kameraeinstellungen auf die Standardeinstellungen. Drücken und 5 Sekunden gedrückt halten, um das System neu zu starten.

  • Seite 13: Installation & Verbindung

    installation & verbindung INSTALLATION Bevor Sie mit der Installation beginnen Bitte lesen Sie die folgenden Anweisungen, bevor Sie die Kamera installieren: • Achten Sie darauf, dass die Stelle, an der Sie die Kamera installieren (Decke oder Wand) mindestens das fünffache Gewicht der Kamera aushält. •...
  • Seite 14 installation & verbindung 2. Die Sperre nach außen drücken und die Halterung im entgegengesetzten Uhrzeigersinn drehen, um die Elemente zu trennen. 3. Verwenden Sie die mitgelieferten Schrauben (3 Stück), um die Halterung an der gewünschten Stelle zu befestigen (Decke oder Wand). ...

  • Seite 15: Überwachungsrichtung Der Kamera Einstellen

    Überwachungsrichtung der Kamera einstellen Schwenken 0˚ Neigen Objektivdrehung 0˚ ~ 90˚ ❖ Anpassen der Überwachungsrichtung Sie können die Richtung der Kamera nur einstellen, wenn die Kamera an der Decke befestigt ist. Ein Drehen der Kamera nach links oder rechts wird als „Schwenken“ bezeichnet und „Neigen“ bezieht sich auf den Neigungswinkel.

  • Seite 16: Einlegen/Herausnehmen Einer Sd-Speicherkarte

    installation & verbindung EINLEGEN/HERAUSNEHMEN EINER SD-SPEICHERKARTE  Das Netzkabel von der Kamera abtrennen, bevor die SD-Speicherkarte eingelegt wird. Einlegen einer SD-Speicherkarte Die SD-Speicherkarte wie auf der Abbildung dargestellt in Pfeilrichtung drücken.  Die SD-Speicherkarte nicht mit Gewalt einlegen. Prüfen, ob die Karte richtig herum eingelegt wird. Ansonsten kann die SD-Speicherkarte beschädigt werden.

  • Seite 17: Herausnehmen Einer Sd-Speicherkarte

    Herausnehmen einer SD-Speicherkarte Drücken Sie leicht am ungeschützten Ende der Speicherkarte, wie im Schaubild zu sehen, um die Speicherkarte aus dem Steckplatz auszuwerfen.  Wenn die SD-Speicherkarte zu stark hineingedrückt wird, kann die Karte beim Loslassen unkontrolliert aus dem Steckplatz herausschießen. ...

  • Seite 18: Speicherkarteninformation (Nicht Enthalten)

    installation & verbindung SPEICHERKARTENINFORMATION (NICHT ENTHALTEN) Was ist eine Speicherkarte? Die Speicherkarte ist ein externes Datenspeichergerät, das entwickelt wurde, um einen völlig neuen Weg für die Aufnahme und die Freigabe von Video-, Audio- und Textdaten mithilfe digitaler Geräte anzubieten. Wählen Sie eine für Ihre Zwecke geeignete Speicherkarte Die Kamera unterstützt Micro SD/SDHC Speicherkarten.

  • Seite 19: Ethernet-Verbindung

    Ethernet-Verbindung Verbinden Sie das Ethernetkabel mit dem lokalen Netzwerk oder dem Internet. Stromversorgung. Verwenden Sie einen Schraubenzieher, um die verschiedenen Leitungen (+, –) des Stromkabels an die entsprechenden Stromanschlüsse der Kamera anzuschließen.  Achten Sie beim Anschluss des Stromkabels darauf, Plus- und Minuspol nicht zu vertauschen. Sie können ebenfalls einen Router verwenden, der die Funktion PoE (Stromversorgung über Ethernet) unterstützt, um die Kamera mit Strom zu versorgen.

  • Seite 20: Anschließen An Den Alarm Eingang

    installation & verbindung Anschließen an den Alarm Eingang Das Alarmeingangssignal an den Kabelanschluss anschließen. SENSOR Port Beschreibung Port Beschreibung Alarm Eingang Sensor ARM-IN Erdungsanschluss Anschluss Anschließen des Alarm-Eingangssignals Eine Ader jedes Signalkabels (2-adrig) des Sensors an den [ARM-IN] Anschluss und die zweite Ader an den [GND] Anschluss anschließen.

  • Seite 21: Netzwerkverbindung Und Konfiguration

    netzwerkverbindung und konfiguration Sie können die Netzwerkeinstellungen gemäß Ihrer Netzwerkkonfigurationen einrichten. DIREKTES VERBINDEN DER KAMERA AN DAS LAN Anschluss an die Kamera von einem lokalen PC im LAN 1. Starten sie einen Internetbrowser am lokalen PC. 2. Geben sie die IP-adresse der kamera in die adressenleiste des browsers ein. Kamera INTERNET Switch...

  • Seite 22: Verbinden Der Kamera Direkt Mit Einem Dhcp Basierten Dsl/Kabelmodem

    netzwerkverbindung und konfiguration VERBINDEN DER KAMERA DIREKT MIT EINEM DHCP BASIERTEN DSL/KABELMODEM INTERNET DSL/Kabel modem Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) 1. Benützen Sie das LAN-Crosskabel um das Netzwerkkabel direkt am PC anzuschliessen. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 23: Die Kamera Direkt Mit Einem Pppoe-Modem Verbinden

    DIE KAMERA DIREKT MIT EINEM PPPoE-MODEM VERBINDEN INTERNET PPPoE modem Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) 1. Benützen Sie das LAN-Crosskabel um das Netzwerkkabel direkt am PC anzuschliessen. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

  • Seite 24: Verbinden Der Kamera An Einen Breitband-Router Über Das Pppoe/Kabelmodem

    netzwerkverbindung und konfiguration VERBINDEN DER KAMERA AN EINEN BREITBAND- ROUTER ÜBER DAS PPPoE/KABELMODEM Das ist für eine kleine Netzwerkumgebung wie zum Beispiel Eigenheime, SOHO und gewöhnliche Geschäfte. Kamera INTERNET PPPoE oder PPPoE oder Breitband- Kabelmodem Kabelmodem Externer Fern-PC Router Kamera DDNS-Server (Datenzentrum, KOREA) Lokaler PC...

  • Seite 25: Schaltflächen Des Ip-Installationsprogramms

    SCHALTFLÄCHEN DES IP-INSTALLATIONSPROGRAMMS Bezeichnung Beschreibung Modellname der verbundenen Kamera. Device Name Klicken Sie auf die Spalte, um die Liste nach Modellnamen zu sortieren. Wenn Sie jedoch während einer Suche darauf klicken, wird die Suche gestoppt. Alias Diese Funktion steht zurzeit nicht zur Verfügung. Für den aktuellen Verbindungsstatus des Netzwerkes wird entweder Mode <Static>...

  • Seite 26: Einstellung Der Statischen Ip

    Damit wird das IP-Installationsprogramm beendet.  Bei der Installation des IP-Installers nur das auf der Installations-CD gelieferte Installationsprogramm oder, falls vorhanden, die neueste Version verwenden. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungipolis.com) heruntergeladen werden. EINSTELLUNG DER STATISCHEN IP Manuelle Netzwerkeinstellung Führen Sie die Datei <IP Installer_vX.XX.exe>...
  • Seite 27 3. Geben Sie die nötigen Informationen in dem Fenster <Address> an. • MAC (Ethernet) Address : Die MAC- (Ethernet) Adresse der verwendeten Kamera wird automatisch eingerichtet. Sie müssen sie also nicht manuell eingeben.  Sie können die statistischen IP- Einstellungen konfigurieren, nur wenn Sie DHCP auswählen. Wenn Sie keinen Breitband-Router verwenden Kontaktieren Sie ihren Netzwerkadministrator für die Einstellung der <IP Address>, <Subnet Mask>...
  • Seite 28 netzwerkverbindung und konfiguration Bei Verwendung eines Breitband-Routers • IP Address : Geben Sie eine Adresse ein, die sich im IP-Bereich des Breitband- Routers befindet. bsp : 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 • Subnet Mask : Die <Subnet Mask> des Breitband-Routers ist ebenfalls die <Subnet Mask>...

  • Seite 29: Automatische Netzwerkeinstellung

    Automatische Netzwerkeinstellung Führen Sie die Datei <IP Installer_vX.XX.exe> aus, um die Kamerasuchliste anzuzeigen. Anfangs werden sowohl [Auto Set] als auch [Manual Set] grau dargestellt.  Für gefundene Kameras mit der Einstellung IPv6 werden diese Schaltflächen grau dargestellt, da die Kameras diese Funktion nicht unterstützen. 1.

  • Seite 30: Einstellung Der Dynamischen Ip

    netzwerkverbindung und konfiguration EINSTELLUNG DER DYNAMISCHEN IP Einstellung der dynamischen IP-Umgebung • Beispiel einer dynamischen IP-Umgebung: - Wenn einem Breitband-Router, mit dem Kameras verbunden sind, eine IP-Adresse von einem DHCP-Server zugewiesen wird - Wenn die Kamera direkt mit einem xDSL- oder Kabelmodem mithilfe eines DHCP- Protokolls verbunden wird - Wenn die IP-Adressen von dem internen DHCP-Server über eine LAN-Verbindung zugewiesen werden...

  • Seite 31: Portbereichweiterleitung Konfigurieren (Port Mapping)

    PORTBEREICHWEITERLEITUNG KONFIGURIEREN (PORT MAPPING) Wenn Sie einen Breitband-Router mit verbundener Kamera installiert haben, müssen Sie die Weiterleitung des Portbereichs für den Breitband-Router einstellen, damit auch ein entfernter Computer auf die verbundene Kamera zugreifen kann. Manuelle Portbereichweiterleitung 1. Wählen Sie aus dem Einstellungsmenü des Breitband-Routers <Applications &...
  • Seite 32 netzwerkverbindung und konfiguration Einstellen des Portweiterleitungsbereichs für mehrere Netzwerkkameras Wenn mehrere Netzwerkkamera an einen Breitband-Routergerät angeschlossen ist, sollten Sie den TCP 943 -Port des Routers am TCP 943-Port der angeschlossenen Kamera weiterleiten.  Wenn Sie den TCP 943 Anschluss des Routers nicht richtig einstellen, können Sie kein Videostream von der Webseite der Kamera empfangen.

  • Seite 33: Von Einem Gemeinsamen Lokalen Pc Eine Verbindung Zu Der Kamera Herstellen

    VON EINEM GEMEINSAMEN LOKALEN PC EINE VERBINDUNG ZU DER KAMERA HERSTELLEN 1. Führen den IP-Installer aus. Es wird nach verbundenen Kameras gesucht und eine entsprechende Liste angezeigt. 2. Doppelklicken Sie auf eine Kamera, um auf sie zuzugreifen. Der Internetbrowser wird gestartet und stellt eine Verbindung zu der Kamera her.

  • Seite 34: Web Viewer

    web viewer VERBINDUNG MIT DER KAMERA Sie würden, normalerweise 1. Starten Sie den Internetbrowser. 2. Die IP-Adresse der Kamera in die Adresszeile eingeben. bsp) • IP Addresse (IPv4) : 192.168.1.100  http://192.168.1.100 - Der Anmeldedialog sollte erscheinen. • IP Adresse (IPv6) : 2001:230:abcd: ffff:0000:0000:ffff:1111 ...

  • Seite 35: Anmelden

    Sie die geänderte IP-Adresse einfach überprüfen, wenn Sie versuchen auf das Gerät zuzugreifen. Zum Hinzufügen der IP-Adresse des <DDNS> -Servers, besuchen Sie www.samsungipolis. com und registrieren Sie Ihr Gerät, und stellen Sie die DDNS-Option auf <Samsung DDNS> ein, bevor Sie die Bunutzer-ID für den DDNS-Server eingeben. ANMELDEN Die voreingestellte Benutzer-ID ist „admin“...

  • Seite 36: Activex-Steuerelement Installieren

    web viewer ACTIVEX-STEUERELEMENT INSTALLIEREN Wenn Sie das erste Mal eine Verbindung zu einer Kamera herstellen, erscheint die Installationsbenachrichtigung. Installieren Sie dann das erforderliche ActiveX-Steuerelement, um auf die Kamera zugreifen zu können und das Video in Echtzeit zu steuern. 1. Beim Zugriff auf den Startbildschirm der Überwachungsseite klicken Sie auf die gelbe Warnmeldung im oberen Bereich der Seite.

  • Seite 37: Installieren Der Silverlight Runtime

    INSTALLIEREN DER SILVERLIGHT RUNTIME Wenn Ihr PC Silverlight Runtime nicht installiert hat oder nur eine ältere Version, werden Sie automatisch auf die Silverlight Runtime Installationsseite weitergeleitet, wenn sie auf den Web Viewer zugreifen. 1. Klicken Sie auf <Click Here>. 2. Wenn der Dateidownload-Dialog erscheint klicken Sie auf <Run>.
  • Seite 38 web viewer 5. Nach Abschluss klicken Sie <Close>. 6. Schließen und starten Sie den Webbrowser neu und versuchen Sie den Web Viewer aufzurufen. Wenn Silverlight Runtime ordnungsgemäß installiert ist, werden Sie den Live-Bildschirm sehen.  Für eine normale Installation stellen sie die Einstellungen für das Blockieren von Popups wie folgt ein: bsp) Internet Explorer ...

  • Seite 39: Den Live-Bildschirm Benutzen

    DEN LIVE-BILDSCHIRM BENUTZEN Bezeichnung Beschreibung Überwachen Gehen Sie zum Überwachungsbildschirm. Schaltet zu dem Überwachungsbildschirm, der die auf der SD-Speicherkarte Wiedergabe gespeicherten Daten wiedergibt. Setup Gehen Sie zum Setup-Bildschirm. Viewer-Bildschirm Gibt das Live-Video auf dem Bildschirm wieder. Verbirgt die Alarmanzeige in der Nähe des Randes des Viewer Bildschirms. ...

  • Seite 40: Den Schnappschuss Aufnehmen

    web viewer Bezeichnung Beschreibung Digitalzoom Für die Steuerung des Digital Zooms das Maus Rad verwenden. Bildschirmoptimierung, Der Bildschirm wird auf die optimale Größe gebracht, das Symbol für die Vollbildanzeige Vollbildanzeige wird am Live-Bildschirm angezeigt. Aufnahme Speichert den Schnappschuss als Bild im .bmp oder .jpg Format. Sie können einen Profiltyp in <Video Profil>...

  • Seite 41: Wiedergabe (Ereignis)

    An den Vollbildschirm anpassen. 1. Klicken Sie den [Vollbild ( )] Schalter. Die entsprechende Taste wird im Viewer angezeigt. 2. Klicken Sie auf die Taste. Dadurch wird der Viewer in den Vollbildschirmmodus gebracht. 3. Um den Vollbildschirmmodus zu verlassen drücken Sie [Esc] auf der Tastatur. ...

  • Seite 42: Wiedergabe (Zeit)

    web viewer WIEDERGABE (ZEIT) 1. Auf [Suche nach Zeit ( klicken. 2. Ein gewünschtes Datum im Kalender anklicken. Das an diesem Tag aufgezeichnete Video wird wiedergegeben. 3. Wenn die Videowiedergabe angehalten wird, eine Zeit auswählen und [Wiedergabe ( )] drücken, um das Video an der ausgewählten Zeit wiederzugeben.

  • Seite 43: Zum Abspielen Des Sicherungsvideos

    Das herausgesuchte Video sichern. 1. Klicken Sie [ ] auf der Szene um zu sichern. Speichern Sie sobald das Fenster erscheint. 2. Klicken Sie [Save]. Der Bildschirmschnappschuss wird im festgelegten Pfad gesichert. Zum Abspielen des Sicherungsvideos Das Sicherungsvideo wird im .avi Format gespeichert. Das Backup Video kann mit jedem Media Player wiedergegeben werden, der das Format unterstützt.

  • Seite 44: Setup-Bildschirm

    setup-bildschirm KONFIGURATION Sie können die Video, Netzwerk, Ereignis und Systemeinstellungen der Kamera im Netzwerk vornehmen. 1. Klicken Sie [Setup ( )] im Live-Bildschirm. 2. Der Setup-Bildschirm erscheint. VIDEO-SETUP Video Profil 1. Wählen Sie die Registerkarte <Video ( )> aus dem Setup-Menü. 2.
  • Seite 45 Ein Videoprofil hinzufügen. Sie können so viele codecs wie notwendig hinzufügen, sodass eine Vielfalt an Profilen je nach Aufnahmebedingungen angewendet werden kann. 1. Wählen sie eine profilnummer aus. 2. Geben sie einen namen und wählen sie ein codec aus. 3. Legen sie die umstände fest unter welchen der codec angewendet werden wird. 4.
  • Seite 46 setup-bildschirm Was ist GOP-Größe? Die GOP (Group of Pictures (Bildgruppe)) ist eine Zusammenstellung von Videorahmen für die H.264-Kompression, die verschiedene Bilderrahmen vom anfänglichen I-Rahmen (Referenzbild) bis zum nächsten I-Rahmen, enthält. GOP besteht aus zwei Arten von Einzelbildern: I-Frame und P-Frame. I-Frame ist das grundlegende Einzelbild für die Kompression, auch als Key Frame bekannt, welches die kompletten Bilddaten enthält.

  • Seite 47: Kameraeinstellungen

    Privatezone einrichten Sie können einen speziellen Bereich des Videos als geschützten Bereich für ihre Privatsphäre festlegen. 1. Stellen Sie es auf <Ein>. 2. Auf dem Video Bildschirm einen Eckpunkt des ausgewählten Bereichs anklicken, um das Dialogfenster wie abgebildet anzuzeigen. 3. Einen Namen und die Farbe eingeben. Anschließend [OK] drücken.
  • Seite 48 SSDR (Samsung Super Dynamic Range) Setup In einer Szene mit starkem Unterschied zwischen hell und dunkel, können Sie die Helligkeit des dunklen Bereichs separat erhöhen um die allgemeine Heiligkeit zu regulieren. 1. Wählen Sie <SSDR>. 2. Stellen Sie <Modus> auf <Ein> ein.
  • Seite 49 BLC Setup Sie können manuell einen gewünschten Bereich im Video festlegen und diesen mit höherer Klarheit darstellen. 1. Wählen Sie <Gegenlicht>. 2. Stellen Sie <Modus> auf <BLC> ein. 3. Stellen Sie <BLC pegel> ein. Sie können den Pegel ändern um die Helligkeit des Überwachungsbereichs anzupassen.
  • Seite 50 setup-bildschirm • Sens-up limit : Stellen Sie in einer kontrastarmen Szene die Arbeitsweise in den automatischen Modus. • AGC modus : Den Verstärkungsfaktor für das Video wählen (insbesondere für Aufnahmen die unter kontrastarmen Bedingungen aufgenommen wurden und die einen niedrigeren Helligkeitsgrad aufweisen als normal), um die Helligkeit des Videos zu regeln.
  • Seite 51 OSD Setup 1. <OSD> auswählen. 2. Jeden Menüpunkt auswählen und richtig einstellen. • Titel kam : Mit Hilfe der alphanumerischen Zeichen aus der Liste den gewünschten Namen in das Feld eingeben.  Der Name kann aus bis zu 15 Zeichen bestehen. •...

  • Seite 52: Netzwerk-Setup

    setup-bildschirm NETZWERK-SETUP Schnittstelle 1. Wählen Sie die Registerkarte <Netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <Schnittstelle>. 3. Stellen Sie <Schnittstelle> und <IPv6 Setup> wie notwendig ein. • IP-Typ : Wählen Sie einen IP- Verbindungs-Typ. - Manuell : Legen Sie IP Addresse, Subnetmaske, Gateway, DNS1, und DNS2 fest.
  • Seite 53 2. Klicken Sie auf <DDNS>. 3. Wählen Sie <DDNS>. 4. Geben Sie entsprechend des ausgewählten Typs die DDNS-Angaben ein. • Samsung DynDNS : Wählen Sie diese Option, wenn Sie den von Samsung Techwin zur Verfügung gestellten DDNS-Server benutzen. Deutsch _53...

  • Seite 54: Registrierung Unter Ddns Vornehmen

    5. Klicken Sie auf [Anwenden ( )], wenn Sie die Einstellungen vorgenommen haben. Registrierung unter DDNS vornehmen Ihr Produkt unter Samsung DDNS registrieren 1. Besuchen Sie die Webseite von iPOLiS (www.samsungipolis.com) und melden Sie sich mit einem gültigen Benutzerkonto an.
  • Seite 55 7. Klicken Sie auf [REGISTRATION]. Das Produkt wird zu der Produktliste hinzugefügt, die Sie überprüfen können. Über das Kamera-Setup eine Verbindung zu Samsung DDNS herstellen 1. Stellen Sie im DDNS-Setup <DDNS> auf <Samsung DynDNS>. 2. Den <Hostname> eingeben, der bei der Registrierung des Produkts auf der DDNS-Seite festgelegt wurde.

  • Seite 56: Ip-Entstörung

    setup-bildschirm IP-Entstörung Sie können eine Liste von IPs erstellen, denen der Zugang erlaubt oder verweigert wird. 1. Wählen Sie die Registerkarte <Netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <IP-Entstörung>. 3. Wählen Sie <Filterung- Typ>. • Abgelehnt : Wenn Sie diese Option wählen, wird den IP-Adressen, die dieser Filterliste hinzugefügt wurden, der Zugang verweigert.
  • Seite 57 Einlegen des Zertifikats 1. Zertifikatname eingeben 2. Wählen Sie die Zertifikatdatei die installiert werden soll und die Zertifikatschlüssel aus, und klicken Sie auf die Taste [Installieren ( )] button. Das Zertifikat Löschen 1. Klicken Sie auf die Taste [Löschen ( )] button.
  • Seite 58 setup-bildschirm Es kann die Priorität festgelegt werden, um eine stabile Übertragungsgeschwindigkeit für eine bestimmte IP zu sichern. 1. Wählen Sie die Registerkarte <Netzwerk ( )> aus dem Setup-Menü. 2. Klicken Sie auf <QoS>. 3. Die IP-Adresse eingeben. Das voreingestellte Präfix lautet 32. Für DSCP ist die Voreinstellung auf 63 eingestellt.

  • Seite 59: Ereigniss-Setup

    • SNMP v3 aktivieren : SNMP Version 3 ist aktiviert. - Kennwort : Das Standard Passwort für SNMP Version 3 festlegen. Das voreingestellte Passwort lautet “admin4321”.  Das voreingestellte Passwort kann einem Hacker angriff ausgesetzt sein. Es wird daher empfohlen, das Passwort nach der Installation zu ändern. Beachten Sie, dass für die Sicherheit und andere durch ein unverändertes Passwort verursachte Probleme der Benutzer die Verantwortung trägt.
  • Seite 60 setup-bildschirm • E-mail-Konfiguration - SSL Verwendung : Legen Sie die Verwendung von SSL fest. - Serveradresse : Geben Sie die IP-Adresse des EMail-Servers ein, der zum Versenden von E-Mails verwendet werden soll. - Verwendung Authentifizierung : Berechtigung Benutzen: Wählen ob die Berechtigung benutzt werden soll.
  • Seite 61 Auf die SD-Speicherkarte aufnehmen 1. Überprüfen Sie den <Gesamtgröße> und den <Freie Größe>. 2. Wenn auf der SD-Speicherkarte genügend Speicherplatz besteht, stellen Sie <Aufnehmen> auf <Ein> ein. Wenn dies nicht der Fall ist, die gespeicherten Daten überprüfen und falls diese unwichtig sind, auf <Format>...
  • Seite 62 setup-bildschirm Alarmeingabe Sie können die Art des Alarmeingangs, die Aktivierungszeit und den Betriebsmodus einstellen. 1. Wählen Sie aus dem Setup-Menü die Registerkarte <Ereigniss ( )>. 2. Klicken Sie auf <Alarmeingabe>. 3. Legen Sie ein Eingangsgerät fest. • Typ - Normal Öffnen : Ist normalerweise geöffnet, wird es jedoch geschlossen, so wird ein Alarm ausgelöst.

  • Seite 63: Bewegungserkennung

    Bewegungserkennung 1. Wählen Sie aus dem Setup-Menü die Registerkarte <Ereigniss ( )>. 2. Klicken Sie auf <Bewegungserkennung>. ❖ Bewegungserkennung 1. Die Verwendung der Bewegungserkennung festlegen. 2. Stellt den Bewegungserkennungsmodus auf Maske. • Erkennen : Erkennt eine Bewegung, die in dem ausgewählten Bereich auftreten kann.
  • Seite 64 setup-bildschirm Ein Objekt verbirgt andere Objekte hinter sich. Zwei oder mehr Objekte überlappen oder ein Objekt teilt sich in mehrere Teile auf. Das Objekt ist zu schnell (für eine korrekte Erkennung muss sich ein Objekt in den überlap- penden Bereichen der aneinander angrenzenden Rahmen befinden). Reflexionen / Unschärfe / Schatten aufgrund starken Lichteinfalls, wie direkte Sonneneinstrah- lung, Beleuchtung oder Scheinwerfer.

  • Seite 65: Netzwerkverbindung Unterbrochen

    Netzwerkverbindung unterbrochen Das Speichern/Verteilen/Voreinstellen kann nach Empfangen eines Ereignisses von einem Netzwerk ausgeführt werden, das effektiv getrennt ist. 1. Wählen Sie aus dem Setup-Menü die Registerkarte <Ereigniss ( )> tab. 2. Klicken Sie auf <Netzwerkverb. Unterbrochen>. 3. Legen Sie den Gebrauch von „Netzwerkverbindung unterbrochen“...

  • Seite 66: System-Setup

    setup-bildschirm SYSTEM-SETUP Produktinformation 1. Wählen Sie aus dem Setup-Menü die Registerkarte <System ( )> aus. 2. Klicken Sie auf <Produktinformation>. 3. Überprüfen Sie die Kamerainformationen oder geben Sie Einzelheiten bezüglich Ihrer Netzwerkumgebung an. • Gerätename : Den Gerätenamen eingeben, der auf dem Live Screnn angezeigt wird.
  • Seite 67 • Einstellung der Systemzeit : Legen Sie das Datum und die Zeit fest, die für Ihr System angewendet werden. - Manuell : Legen Sie die Zeit manuell fest. - Mit dem NTP-Server Synchronisieren : Die Zeit wird mit der Zeit der festgelegten Serveradresse synchronisiert.
  • Seite 68 setup-bildschirm Aktualisierung / Neustart 1. Wählen Sie aus dem Setup-Menü die Registerkarte <System ( )> aus. 2. Klicken Sie auf <Aktualisierung / Neustart>. 3. Wählen Sie einen bestimmten Menüpunkt und stellen Sie ihn entsprechend ein. • Upgraden : Führt eine Systemaktualisierung durch.
  • Seite 69 Aktuelle Einstellungen speichern und die Einstellungen des Backups wiederherstellen 1. Klicken Sie auf [Backup]. Das „Speichern unter“-Dialogfeld erscheint. 2. Wählen Sie einen Backup-Pfad mit einem ordnungsgemäßen Dateinamen und klicken Sie auf [Save]. Die Backup-Datei wird unter dem festgelegten Pfad und in dem Format „.bin“...
  • Seite 70 setup-bildschirm Protokoll Sie können das System- oder das Ereignisprotokoll überprüfen. 1. Wählen Sie aus dem Setup-Menü die Registerkarte <System ( )> aus. 2. Klicken Sie auf <Protokoll>. 3. Wählen Sie einen Protokolltyp aus. • Syslog : Sie können anhand der Systemprotokolle nachprüfen, an welcher Stelle Systemänderungen, gemeinsam mit Zeitangaben,...

  • Seite 71: Anhang

    anhang SPEZIFIKATIONEN Elemente Beschreibung Bildaufnahmegerät 1/4” PS CMOS Gesamtpixelanzahl 680(H) X 512(V) Effektive Pixel 640(H) X 480(V) Video Abtastsystem Progressiv Mindestbeleuchtung 0,7 lux (F1,2) Signal-Rauschabstand 50dB Videoausgang DIP Anschluss, für Installation Brennweite (Zoomrate) 3mm Fest Max. Blendenverhältnis F2.0 Sichtwinkelfeld H : 70˚, V : 50˚ Mindestentfernung zum Objekt 40cm (0.4m) Objektiv...
  • Seite 72 Tag und Nacht Autom. (Software) / Farbe / B/W Gegenlichtkompensation Aus / BLC BREIT-Dynamischer Bereich Kontraststeigerung SSDR (Samsung Super Dynamischer Bereich) (Aus / Ein) Digitale Rauschunterdrückung SSNRIII (2D+3D Rauschunterdrückung) (Aus / Ein) Funktionsweise Digitale Bildstabilisierung Bewegungserkennung Aus / Ein / (4 programmierbare Zonen) Privatsphärenausblendung...
  • Seite 73 Elemente Beschreibung Verstärkungssteuerung Aus / Gering / Mittel / Hoch Weißabgleich ATW / AWC / Manuell / Außenbereich / Innenbereich Elektronischer Autom. / A.FLK / Manuell (x60~1/12000Sek.) Blendenverschluss Digitalzoom Funktionsweise Umdrehen / Spiegel Aus / Ein Intelligente Video-Analyse Gesichtserkennung Alarm E/A Eingang 1 Stk.
  • Seite 74 anhang Elemente Beschreibung TCP/IP, UDP/IP, RTP (UDP), RTP(TCP), RTSP, NTP, Protokoll HTTP, HTTPS, SSL, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3 (MIB-2), ARP, DNS, DDNS, QoS HTTPS (SSL) Authentifizierungsprotokoll Anmelde-Übersicht Authentifizierung Sicherheit IP-Adressfilter Benutzerzugriff Protokoll 802.1X Authentifizierungsmethode Streaming-Methode Unicast/Multicast Max. Benutzerzugriff 10 Benutzer im Unicast-Modus Netzwerk Speicherkartensteckplatz...

  • Seite 75: Produktansicht

    PRODUKTANSICHT Einheit: mm (inch) 107.6 (4.33") Deutsch _75...

  • Seite 76: Fehlersuche

    anhang FEHLERSUCHE PROBLEM LÖSUNG Überprüfen Sie, ob die Netzwerkeinstellungen der Kamera entsprechend sind. Kontrollieren Sie, oballe Netzwerkkabel korrekt angechlossen wurden. Ich kann von einem Webbrowser Prüfen Sie bei einer Verbindung über DHCP, ob die Kamera dynamische nicht auf die Kamera zugreifen. IP-Adressen problemlos erhalten kann.
  • Seite 77 PROBLEM LÖSUNG Aufnahme auf die SD- Auf die SD-Speicherkarte kann nicht aufgenommen werden. Speicherkarte ist nicht möglich. Überprüfen Sie, ob die Speicherkarte richtig herum eingelegt wurde. Für diese Kamera kann nicht garantiert werden, dass eine Speicherkarte, Eine SD-Speicherkarte ist die mit einem anderen Gerät formatiert wurde, reibungslos funktioniert. eingelegt, wird aber vom Produkt Formatieren Sie die Speicherkarte über das Menü...

  • Seite 78: Open Source Announcement

    Output-Compression, URL-Rewriting and many more) make lighttpd the perfect webserver- software for every server that suffers load problems. For more additional information, send email to help.cctv@samsung.com. This Product uses the Source Code of T-Kernel under T-License granted by the T-Engine Forum (www.t-engine.org)
  • Seite 79 Copyright (c) 1998-2001 University College London All rights reserved. Redistribution and use in source and binary forms, with or without modification, is permitted provided that the following conditions are met : 1. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

  • Seite 80: Gpl/Lgpl Software License

    GPL/LGPL. You may obtain the complete Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.

  • Seite 81: Terms And Conditions For Copying, Distribution And Modification

    original authors' reputations. you receive it, in any medium, provided that you conspicuously and appropriately Finally, any free program is threatened publish on each copy an appropriate constantly by software patents. We wish copyright notice and disclaimer of to avoid the danger that redistributors of a warranty;...
  • Seite 82 based on the Program is not required performing source distribution, a to print an announcement.) complete machinereadable copy of the corresponding source code, These requirements apply to the modified to be distributed under the terms work as a whole. If identifiable sections of Sections 1 and 2 above on a of that work are not derived from medium customarily used for software...
  • Seite 83 However, parties who have received copies, then the only way you could satisfy both or rights, from you under this License will it and this License would be to refrain not have their licenses terminated so long entirely from distribution of the Program. as such parties remain in full compliance.

  • Seite 84: End Of Terms And Conditions

    a version number of this License which TO IN WRITING WILL ANY applies to it and "any later version", you COPYRIGHT HOLDER, OR ANY have the option of following the terms and OTHER PARTY WHO MAY MODIFY conditions either of that version or of any AND/OR REDISTRIBUTE DAMAGES, later version published by the Free Software INCLUDING ANY GENERAL, SPECIAL,...
  • Seite 85 WARRANTY ; without even the implied program is a subroutine library, you may warranty of MERCHANTABILITY or consider it more useful to permit linking FITNESS FOR A PARTICULAR PURPOSE. proprietary applications with the library. If See the GNU General Public License for this is what you want to do, use the GNU more details.

  • Seite 86: Terms And Conditions

    or asking you to surrender the rights. development and use of software on Therefore, you have certain responsibilities general-purpose computers, but in those if you distribute copies of the software, or if that do, we wish to avoid the special danger you modify it: responsibilities to respect the that patents applied to a free program freedom of others.
  • Seite 87 An interactive user interface displays performing those activities but which are not “Appropriate Legal Notices” to the extent part of the work. For example, Corresponding that it includes a convenient and prominently Source includes interface definition files visible feature that (1) displays an appropriate associated with source files for the work, copyright notice, and (2) tells the user that and the source code for shared libraries and...
  • Seite 88 3. Protecting Users' Legal Rights From c) You must license the entire work, as a Anti-Circumvention Law. whole, under this License to anyone who comes into possession of a copy. This No covered work shall be deemed part of an License will therefore apply, along with effective technological measure under any any applicable section 7 additional terms,...
  • Seite 89 model, to give anyone who possesses A “User Product” is either (1) a “consumer the object code either (1) a copy of the product”, which means any tangible personal Corresponding Source for all the software in property which is normally used for personal, the product that is covered by this License, family, or household purposes, or (2) anything on a durable physical medium customarily...
  • Seite 90 or installed by the recipient, or for the User works containing it; or Product in which it has been modified or c) Prohibiting misrepresentation of the origin installed. Access to a network may be of that material, or requiring that modified denied when the modification itself materially versions of such material be marked in and adversely affects the operation of the...
  • Seite 91 or modify it is void, and will automatically from the original licensors, to run, modify terminate your rights under this License and propagate that work, subject to this (including any patent licenses granted under License. You are not responsible for enforcing the third paragraph of section 11).
  • Seite 92 Each contributor grants you a non-exclusive, prohibits the exercise of, or is conditioned worldwide, royalty-free patent license under on the non-exercise of one or more of the the contributor's essential patent claims, to rights that are specifically granted under this make, use, sell, offer for sale, import and License.
  • Seite 93 work, and to convey the resulting work. TO, THE IMPLIED WARRANTIES OF The terms of this License will continue to MERCHANTABILITY AND FITNESS FOR A apply to the part which is the covered work, PARTICULAR PURPOSE. THE ENTIRE RISK but the special requirements of the GNU AS TO THE QUALITY AND PERFORMANCE Affero General Public License, section 13, OF THE PROGRAM IS WITH YOU.
  • Seite 94 USA Everyone is permitted to copy and we gave you. You must make sure that distribute verbatim copies of this license they, too, receive or can get the source document, but changing it is not allowed. code. If you link other code with the library, you must provide complete object files to [This is the first released version of the Lesser the recipients, so that they can relink them...
  • Seite 95 Public License therefore permits such a “work that uses the library”. The former linking only if the entire combination fits contains code derived from the library, its criteria of freedom. The Lesser General whereas the latter must be combined with Public License permits more lax criteria for the library in order to run.
  • Seite 96 is covered only if its contents constitute a well-defined independent of the application. work based on the Library (independent of Therefore, Subsection 2d requires that any the use of the Library in a tool for writing it). application-supplied function or table used Whether that is true depends on what the by this function must be optional: if the Library does and what the program that...
  • Seite 97 it is irreversible for that copy, so the ordinary though the source code is not. Whether this GNU General Public License applies to all is true is especially significant if the work subsequent copies and derivative works can be linked without the Library, or if the made from that copy.
  • Seite 98 1 and 2 above); and, if the work is either source or binary form) with the major an executable linked with the Library, components (compiler, kernel, and so with the complete machine readable “ on) of the operating system on which the work that uses the Library”, as object executable runs, unless that component code and/or source code, so that the...
  • Seite 99 it. However, nothing else grants you is intended to apply, and the section permission to modify or distribute the as a whole is intended to apply in other Library or its derivative works. These circumstances. actions are prohibited by law if you do It is not the purpose of this section to not accept this License.

  • Seite 100: How To Apply These Terms To Your New Libraries

    later version published by the Free Software PERMITTED ABOVE, BE LIABLE TO Foundation. If the Library does not specify YOU FOR DAMAGES, INCLUDING a license version number, you may choose ANY GENERAL, SPECIAL, any version ever published by the Free INCIDENTAL OR CONSEQUENTIAL Software Foundation.

  • Seite 101: Openssl License

    WARRANTY; without even the implied use in the OpenSSL Toolkit. (http://www. warranty of MERCHANTABILITY or openssl.org/)” FITNESS FOR A PARTICULAR PURPOSE. 4. The names “OpenSSL Toolkit” and See the GNU Lesser General Public “OpenSSL Project” must not be used to License for more details.

  • Seite 102: Original Ssleay License

    Original SSLeay License 4. If you include any Windows specific code (or a derivative thereof) from the apps Copyright (C) 1995-1998 Eric Young (eay@ directory (application code) you must cryptsoft. com) All rights reserved. This include an acknowledgement: “This package is an SSL implementation written product includes software written by Tim by Eric Young (eay@cryptsoft.
  • Seite 103 Samsung Techwin hat sich dem Schutz der Umwelt verpflichtet und wendet in allen Phasen des Produktherstellungsprozesses umweltfreundliche Verfahren an, um seinen Kunden umweltgerechtere Produkte zu liefern. Das Eco-Gütesiegel ist ein Zeichen für die Absicht von Samsung Techwin, Produkte zu liefern, und zeigt an, dass die Produkte die RoHS-Richtlinie der EU erfüllen.
  • Seite 104 SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 Samsung House, 1000 Hillswood Drive, Hillswood Business Toll Free : +1-877-213-1222 Direct : +1-201-325-6920 Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS Fax : +1-201-373-0124 TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 www.samsungcctvusa.com...
