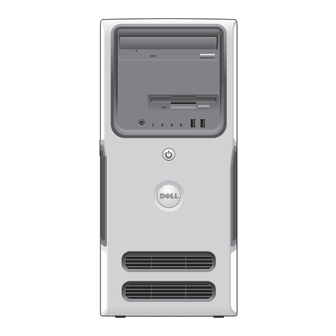

Seite 1 Dell™ Dimension™ 3100/E310 Benutzerhandbuch Service-Kennnummer Aktivitätsanzeige für CD bzw. DVD Auswurftaste für CD bzw. DVD FlexBay für optionales Disketten- USB 2.0-Anschlüsse (2) laufwerk oder Medienkartenlesegerät Festplatten-Laufwerkanzeige Kopfhöreranschluss Netzschalter Diagnoseanzeigen Stromanschluss Freigabeklinke des Systemgehäuses Soundkartenanschlüsse USB 2.0-Anschlüsse (4) Netzwerkadapter VGA-Monitoranschluss (integriert) Kartensteckplätze für PCI (2),...
Seite 2: Anmerkungen, Hinweise Und Warnungen
Marken in diesem Text: Dell, das DELL-Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp, DellNet und PowerConnect sind Marken von Dell Inc.; Intel und Pentium sind eingetragene Marken der Intel Corporation; Microsoft, Windows und Outlook sind eingetragene Marken der Microsoft Corporation.
Seite 3: Inhaltsverzeichnis
Inhalt Informationsquellen ....... . Einrichten und Verwenden des Computers Einrichten eines Druckers .
Seite 4 RAID-Konfigurationen ......RAID-Konfigurationen und Festplatten-Kennwortschutz ..RAID Level 1 .
Seite 5 ..... . Dell™ PC Restore von Symantec verwenden ....
Seite 6 Entfernen der Systemabdeckung ......Innenansicht des Computers ......Komponenten der Systemplatine .
Seite 7 ....... Technischer Support von Dell (nur USA) ....
Seite 8 Inhalt...
Seite 9: Informationsquellen
Verfügung. ANMERKUNG: Weitere Informationen sind möglicherweise im Lieferumfang des Computers enthalten. Wonach suchen Sie? Hier finden Sie das Gesuchte: • Garantieinformationen Dell™ Produktinformationshandbuch • Allgemeine Bedingungen (nur USA) • Sicherheitshinweise • Betriebsbestimmungen • Hinweise zur Ergonomie • Endbenutzer-Lizenzvereinbarung •...
Seite 10 • Kundenforum – Online-Diskussion mit anderen Firmen, staatliche Einrichtungen und Dell-Kunden Kunden aus dem Bildungswesen können die eigens • Aktualisierungen – Aktualisierungsinformationen für sie konzipierte Dell Premier Support-Website unter premier.support.dell.com nutzen. für Komponenten wie Speicher, Festplatten und Betriebssysteme • Kundenbetreuung – Kontaktinformationen,...
Seite 11 Klicken Sie im Listenfeld Download Category M-Prozessoren, optische Laufwerke und USB-Geräte. (Download-Kategorie) auf All (Alle). DSS wird für den korrekten Betrieb des Dell-Computers Wählen Sie das Betriebssystem und die Betriebssystem- benötigt. Die Software erkennt den Computer und sprache für Ihren Computer und klicken Sie auf Submit das Betriebssystem automatisch und installiert die (Abschicken).
Seite 12 Informationsquellen...
Seite 13: Einrichten Und Verwenden Des Computers
Einrichten und Verwenden des Computers Einrichten eines Druckers HINWEIS: Bevor Sie einen Drucker an den Computer anschließen, muss das Betriebssystem-Setup vollständig abgeschlossen sein. Informationen zum Setup sowie Anleitungen zu den folgenden Aufgaben entnehmen Sie der Dokumentation zu Ihrem Drucker: • Abrufen und Installieren von aktualisierten Treibern •...
Seite 14: Herstellen Einer Verbindung Mit Dem Internet
USB-Anschluss am Computer USB-Druckerkabel USB-Anschluss am Drucker Herstellen einer Verbindung mit dem Internet ANMERKUNG: Die Internetdienstanbieter (ISPs) und deren Angebote sind von Land zu Land unterschiedlich. Um eine Verbindung zum Internet herzustellen, benötigen Sie eine Modem- oder Netzwerkver- bindung sowie einen Internetdienstanbieter (ISP) wie AOL oder MSN. Der ISP stellt eine oder mehrere der folgenden Optionen für Internetverbindungen bereit: •...
Seite 15: Einrichten Der Internetverbindung
Einrichten der Internetverbindung So richten Sie eine AOL- oder MSN-Verbindung ein: 1 Alle geöffneten Dateien speichern und schließen sowie alle geöffneten Programme beenden. ® ® 2 Doppelklicken Sie auf dem Microsoft Windows -Desktop auf das Symbol MSN Explorer oder AOL. 3 Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen.
Seite 16: Abspielen Von Cds Und Dvds
Abspielen von CDs und DVDs HINWEIS: Drücken Sie die CD- oder DVD-Laufwerkschublade beim Öffnen oder Schließen nicht nach unten. Die Laufwerkschublade sollte geschlossen sein, wenn Sie das Laufwerk nicht benutzen. HINWEIS: Bewegen Sie den Computer nicht, während CDs oder DVDs wiedergegeben werden. 1 Betätigen Sie die Auswurftaste an der Vorderseite des Laufwerks.
Seite 17: Regeln Der Lautstärke
Eine DVD-Wiedergabesoftware umfasst üblicherweise folgende Schaltflächen: Stopp Aktuelles Kapitel erneut starten Wiedergabe Schnellvorlauf Pause Schnellrücklauf Im Pausenmodus Bild für Bild anzeigen Nächsten Titel oder nächstes Kapitel aufrufen Aktuellen Titel bzw. aktuelles Kapitel fortlaufend wiedergeben Vorherigen Titel oder vorheriges Kapitel aufrufen Auswurftaste Weitere Informationen zur Wiedergabe von CDs und DVDs erhalten Sie, indem Sie im Fenster der CD- oder DVD-Wiedergabesoftware auf Hilfe klicken (sofern diese Option vorhanden ist).
Seite 18: Anpassen Des Bildes
Dieser Abschnitt gilt nur für Computer mit CD-RW-, DVD+/-RW- oder kombinierten CD-RW/ DVD-Laufwerken. ANMERKUNG: Dell bietet unter Umständen in verschiedenen Ländern jeweils unterschiedliche CD- und DVD-Laufwerkstypen an. In den folgenden Anweisungen wird erläutert, wie Sie identische Kopien von CDs oder DVDs erstellen.
Seite 19: Verwenden Leerer Cds Und Dvds
1 Klicken Sie auf Start, zeigen Sie auf All Programs (Alle Programme) → Sonic → DigitalMedia Projects und klicken Sie auf Copy (Kopieren). 2 Klicken Sie im Register Copy (Kopieren) auf Disc Copy (Disk kopieren). 3 Anleitung zum Kopieren der CD oder DVD: •...
Seite 20: Hilfreiche Tipps
DVD-Brenner Medientyp Lesen Schreiben Wiederbeschreibbar CD-R Nein CD-RW DVD+R Nein DVD-R Nein DVD+RW DVD-RW DVD+R DL Nein DVD-R DL Eventuell Nein Nein DVD-RAM Eventuell Nein Nein Hilfreiche Tipps • Stellen Sie immer sicher, dass Sonic DigitalMedia gestartet wurde und ein DigitalMedia- ®...
Seite 21: Verwenden Von Medienkartenlesegeräten (Optional)
Verwenden von Medienkartenlesegeräten (optional) Verwenden Sie das Medienkartenlesegerät, um Daten direkt auf den Computer zu übertragen. Das Medienkartenlesegerät unterstützt folgende Arten von Speicher: • xD-Picture-Karte • SmartMedia (SMC) • CompactFlash Typ I und II (CF I/II) • MicroDrive-Karte • SecureDigital-Karte (SD) •...
Seite 22: Einrichten Eines Heim- Und Firmennetzwerks
So verwenden Sie das Medienkartenlesegerät: 1 Prüfen Sie das Medium bzw. die Karte, um ein falsches Einlegen zu vermeiden. 2 Schieben Sie das Medium bzw. die Karte in den entsprechenden Slot ein, bis es/sie einrastet. Üben Sie beim Einlegen der Karte niemals übermäßigen Kraftaufwand aus. Entnehmen Sie im Zweifelsfall die Karte und prüfen Sie, ob sie richtig herum eingelegt wurde.
Seite 23: Netzwerkinstallations-Assistent
Netzwerkinstallations-Assistent ® ® Das Betriebssystem Microsoft Windows XP bietet einen Netzwerkinstallations-Assistenten, der Sie durch die Freigabe von Dateien, Druckern oder einer Internetverbindung für Computer in einem Heimnetzwerk oder einem kleinen Firmennetzwerk führt. 1 Klicken Sie auf die Schaltfläche Start, wählen SieAlle Programme → Zubehör → Kommunikation und anschließend Netzwerkinstallations-Assistent.
Seite 24: Ruhezustand
Tastatur noch Maus funktionieren, während sich der Computer im Ruhezustand befindet. Da für den Ruhezustand eine bestimmte Datei auf der Festplatte mit ausreichend Kapazität zum Speichern des Speicherinhalts erforderlich ist, erstellt Dell bereits vor dem Ausliefern des Computers eine entsprechend dimensionierte Ruhezustandsdatei. Wenn das Festplattenlaufwerk des Computers beschädigt wird, erstellt Windows XP automatisch eine neue Ruhezustandsdatei.
Seite 25 Registerkarte Energieschemas Jede standardmäßige Energieeinstellung wird als Schema bezeichnet. Um eines der auf Ihrem Computer installierten Windows-Standardschemas zu aktivieren, wählen Sie ein Schema aus dem Listenfeld Energieschemas. Die Einstellungen für jedes Schema werden im Feld unter dem Namen des Schemas angezeigt. Jedes Schema hat unterschiedliche Einstellungen für den Standby-Modus oder den Ruhezustand, das Ausschalten des Monitors und das Ausschalten des Festplattenlaufwerks.
Seite 26: Raid-Konfigurationen
Kauf des Computers möglicherweise entschieden haben. Die Computerbranche kennt eine Reihe von RAID-Konfigurationen für verschiedene Einsatzzwecke. Für Ihren Computer bietet Dell den RAID-Level 1 an. Diese Konfiguration wird für Benutzer empfohlen, die auf erhöhte Datensicherheit angewiesen sind. Der Intel RAID-Controller Ihres Computers kann nur eine RAID-Konfiguration mit zwei physikalischen Laufwerken erzeugen.
Seite 27: Raid Level 1
RAID Level 1 RAID Level 1 verwendet eine Datenredundanz-Speichertechnologie, die als „Mirroring“ bzw. „Spiegelung“ bezeichnet wird. Daten, die auf das primäre Laufwerk geschrieben werden, werden anschließend auf das sekundäre Laufwerk kopiert oder gespiegelt. Bei einer RAID-Level-1- Konfiguration wird die Datenredundanz durch langsamere Datenzugriffszeiten erkauft. Serial-ATA-RAID, konfiguriert für RAID Level 1...
Seite 28: Aufrufen Des Raid-Aktivierten Modus
Aufrufen des RAID-aktivierten Modus 1 Rufen Sie das System-Setup-Programm auf (siehe Seite 111). 2 Markieren Sie mit den Tasten Pfeil-nach-oben und Pfeil-nach-unten die Option Drives (Laufwerke) und drücken Sie <Eingabe>. 3 Markieren Sie mit den Tasten Pfeil-nach-oben und Pfeil-nach-unten die Option SATA Operation (SATA-Betrieb) und drücken Sie <Eingabe>.
Seite 29: Konfigurieren Ihres Computers Für Raid Mit Dem Intel® Raid Option Rom-Dienstprogramm
10 Bestätigen Sie, dass auf dem Hauptbildschirm des Intel RAID Option ROM-Dienstpro- gramms die richtige Datenträgerkonfiguration angezeigt wird. 11 Markieren Sie mit den Tasten Pfeil-nach-oben und Pfeil-nach-unten die Option Exit (Beenden) und drücken Sie die <Eingabetaste>. 12 Installieren Sie das Betriebssystem (siehe „Verwenden der Systemwiederherstellung unter Microsoft®...
Seite 30 Erstellen einer RAID Level 1-Konfiguration ANMERKUNG: Wenn Sie diesen Vorgang ausführen, gehen alle Daten auf den RAID-Laufwerken verloren. 1 Versetzen Sie den Computer in den RAID-aktivierten Modus (siehe Seite 28). 2 Klicken Sie auf die Schaltfläche Start und anschließend auf Programme → Intel(R) Matrix ®...
Seite 31 4 Markieren Sie den RAID-Datenträger, der im Feld Available (Verfügbar) gelöscht werden soll. Klicken Sie auf die Taste Pfeil-nach-rechts, um den markierten RAID-Datenträger in das Feld Selected (Ausgewählt) zu verschieben, und klicken Sie anschließend auf Weiter. 5 Klicken Sie auf Finish (Fertigstellen), um den Datenträger zu löschen. Migration auf eine RAID Level 1-Konfiguration 1 Versetzen Sie den Computer in den RAID-aktivierten Modus (siehe Seite 28).
Seite 32: Hyper-Threading
Sie können Hyper-Threading über das System-Setup-Programm aktivieren oder deaktivieren. Weitere Informationen zum Öffnen des System-Setup-Programms finden Sie auf Seite 111. Weitere Informationen zu Hyper-Threading finden Sie in der Wissensdatenbank auf der Support- Website von Dell unter support.dell.com. Einrichten und Verwenden des Computers...
Seite 33: Beheben Von Problemen
Hochfahren eine falsche Zeit oder ein falsches Datum angezeigt wird, wechseln Sie die Batterie aus (siehe Seite 103). Wenn das Problem weiterhin besteht, setzen Sie sich mit Dell in Verbindung (siehe Seite 125). Beheben von Problemen...
Seite 34: Laufwerksprobleme
Laufwerksprobleme VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. ® ® T E L L E N I E S I C H E R D A S S I C R O S O F T I N D O W S D A S A U F W E R K E R K E N N T...
Seite 35: Probleme Mit Dem Festplattenlaufwerk
Probleme beim Beschreiben einer CD-/DVD-RW N D E R E R O G R A M M E S C H L I E ß . Das CD-/DVD-RW-Laufwerk muss beim Schreiben einen ständigen Datenfluss erhalten. Sobald der Datenfluss unterbrochen wird, tritt ein Fehler auf. Schließen Sie erst alle Programme, bevor Sie die CD/DVD-RW beschreiben.
Seite 36 E R B I N D U N G Z U R E L E F O N L E I T U N G P R Ü F E N E L E F O N B U C H S E P R Ü F E N C H L I E ß...
Seite 37: Fehlermeldungen
P E R A T I N G S YS T E M N O T F O U N D E T R I E B S S YS T E M N I C H T G E F U N D E N ) . Wenden Sie sich an Dell (siehe Seite 125).
Seite 38: Probleme Mit Dem Medienkartenlesegerät
Probleme mit dem Medienkartenlesegerät E I N A U F W E R K B U C H S T A B E Z U G E W I E S E N Wenn Microsoft Windows XP das Medienkartenlesegerät erkennt, wird dem Gerät automatisch ein Laufwerkbuchstabe als nächstes logisches Laufwerk nach allen anderen physischen Laufwerken auf dem System zugewiesen.
Seite 39: Tastaturprobleme
Tastaturprobleme VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. A S T A T U R K A B E L P R Ü F E N • Stellen Sie sicher, dass das Tastaturkabel fest mit dem Computer verbunden ist. •...
Seite 40: Der Computer Reagiert Nicht Mehr
Der Computer reagiert nicht mehr HINWEIS: Wenn Sie das Betriebssystem nicht ordnungsgemäß herunterfahren, können Daten verloren gehen. O M P U T E R A U S S C H A L T E N . Wenn der Computer nicht mehr reagiert und auch nicht durch Drücken einer Taste auf der Tastatur bzw.
Seite 41: Ein Bluescreen Wird Angezeigt
Ein Bluescreen wird angezeigt O M P U T E R A U S S C H A L T E N . Wenn der Computer nicht mehr reagiert und auch nicht durch Drücken einer Taste auf der Tastatur bzw. Mausbewegungen aktiviert werden kann, halten Sie den Netzschalter mindestens acht bis zehn Sekunden lang gedrückt, bis der Computer ausgeschaltet wird.
Seite 42: Speicherprobleme
• Entfernen Sie die Speichermodule (siehe Seite 75) und setzen Sie sie erneut ein, um sicherzustellen, dass der Computer Daten mit den Speichermodulen austauschen kann. • Führen Sie das Dell-Diagnoseprogramm aus (siehe Seite 55). E N N W E I T E R E P E I C H E R P R O B L E M E A U F T R E T E N •...
Seite 43: Netzwerkprobleme
O M P U T E R N E U S T A R T E N Mit der Tastenkombination <Strg><Esc> lässt sich das Menü Start anzeigen. Geben Sie den Buchstaben r ein, wählen Sie mit den Pfeiltasten der Tastatur die Option Herunterfahren oder Ausschalten und drücken Sie anschließend die <Eingabetaste>.
Seite 44: Probleme Mit Der Stromversorgung
E T Z W E R K E I N S T E L L U N G E N Ü B E R P R Ü F E N . Setzen Sie sich mit dem Netzwerkadministrator oder der Person in Verbindung, die das Netzwerk eingerichtet hat, um zu überprüfen, ob die Netzwerkeinstellungen richtig sind und das Netzwerk funktioniert.
Seite 45: Druckerprobleme
E T R I E B S A N Z E I G E B L I N K T G E L B . Der Computer wird mit Strom versorgt, möglicherweise besteht jedoch ein internes Stromversorgungsproblem. • Vergewissern Sie sich, dass der Spannungswahlschalter (sofern vorhanden) auf die richtige Netzspannung eingestellt ist.
Seite 46: Scannerprobleme
R Ü F E N O B D E R R U C K E R V O N I N D O W S E R K A N N T W I R D Klicken Sie auf die Schaltfläche Start, dann auf Systemsteuerung und anschließend auf Drucker und andere Hardware.
Seite 47: Probleme Mit Klangwiedergabe Und Lautsprechern
Probleme mit Klangwiedergabe und Lautsprechern VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. Die Lautsprecher geben keinen Klang wieder ANMERKUNG: Der Lautstärkeregler bei bestimmten MP3-Wiedergabeprogrammen setzt die unter Windows eingestellte Lautstärke außer Kraft. Stellen Sie beim Anhören von MP3-Titeln sicher, dass die Lautstärke im Wiedergabeprogramm nicht verringert oder ganz ausgeschaltet wurde.
Seite 48: Die Kopfhörer Geben Keinen Klang Wieder
Die Kopfhörer geben keinen Klang wieder N S C H L U S S D E S O P F H Ö R E R K A B E L S Ü B E R P R Ü F E N .
Seite 49: Wenn Die Anzeige Schlecht Lesbar Ist
Wenn die Anzeige schlecht lesbar ist O N I T O R E I N S T E L L U N G E N Ü B E R P R Ü F E N . Anleitungen zur Einstellung von Kontrast und Helligkeit des Monitors, zum Entmagnetisieren (Degaussierung) des Monitors und zur Durchführung des Monitorselbsttests finden Sie in der Monitordokumentation.
Seite 50 Beheben von Problemen...
Seite 51: Erweiterte Problembehandlung
Wenn alle Diagnoseanzeigen erst aufleuchten, dann erlöschen und das System nicht startet, liegt möglicherweise ein Problem mit dem Netzteil oder dem Prozessor vor. Möglicherweise ist ein Fehler beim Prozessor Wenden Sie sich an Dell (siehe Seite 125). aufgetreten. Erweiterte Problembehandlung...
Seite 52 Speichermodule des gleichen Typs in Ihrem Computer (siehe „Speicher“ auf Seite 73). • Sich mit Dell in Verbindung setzen, wenn das Problem weiterhin besteht (siehe Seite 125). Möglicherweise ist ein Fehler Setzen Sie sich mit Dell in Verbindung, wenn das am Grafikmodul aufgetreten.
Seite 53 Karte. Wenn der Computer normal gestartet wird, überprüfen Sie die zuletzt aus dem Computer entfernte Karte auf Ressourcenkonflikte (siehe „Beheben von Software- und Hardware-Inkompatibilitäten“ auf Seite 59). Setzen Sie sich mit Dell in Verbindung, wenn das Problem weiterhin besteht (siehe Seite 125). Erweiterte Problembehandlung...
Seite 54 Wenn keine Probleme mit der Stromversorgung Wenn alle Diagnose- vorliegen und das System gleichwohl nicht anzeigen erst aufleuchten, dann erlöschen startet, wenden Sie sich an Dell, um technische und das System nicht startet, liegt möglicher- Unterstützung anzufordern. weise ein Problem mit dem Netzteil oder dem Prozessor vor.
Seite 55: Programm „Dell Diagnostics
4 Wenn das Hauptmenü des Programms „Dell Diagnostics“ erscheint, wählen Sie den gewünschten Test aus (siehe Seite 55). Hauptmenü des Programms „Dell Diagnostics“ 1 Wenn das Programm „Dell Diagnostics“ geladen wurde und das Main Menu (Hauptmenü) erscheint, klicken Sie auf die Schaltfläche für die gewünschte Option. Option...
Seite 56 ANMERKUNG: Die Service-Kennnummer des Computers finden Sie im oberen Bereich der einzelnen Testanzeigen. Wenn Sie bei Dell anrufen, fragt Sie der Technische Support nach der Service- Kennnummer. 3 Wird ein Test der Kategorie Custom Test (Benutzerdefinierter Test) oder Symptom Tree (Problemübersicht) ausgeführt, auf die entsprechende, im Folgenden beschriebene...
Seite 57: Treiber
Gerät nutzen. Zu jedem Gerät gibt es einen eigenen Satz spezieller Befehle, die nur vom entsprechenden Treiber erkannt werden. Auf Ihrem Computer wurden von Dell bereits alle erforderlichen Treiber vorinstalliert. Es sind keine weiteren Installations- und Konfigurationsschritte erforderlich.
Seite 58: Neuinstallieren Von Treibern
Neuinstallieren von Treibern HINWEIS: Auf der Support-Website von Dell unter support.dell.com finden Sie die zugelassenen Treiber für Dell™-Computer. Wenn Treiber installiert werden, die von anderen Herstellern stammen, arbeitet der Computer möglicherweise nicht ordnungsgemäß. Verwenden der Rücksetzfunktion für Gerätetreiber von Windows XP Wenn ein Problem mit dem Computer auftritt, nachdem Sie einen Treiber installiert oder aktualisiert haben, verwenden Sie die Rücksetzfunktion für Gerätetreiber von Windows XP,...
Seite 59: Beheben Von Software- Und Hardware-Inkompatibilitäten
Dell PC Restore von Symantec setzt das Festplattenlaufwerk in den Betriebszustand zurück, in dem es sich bei Kauf des Computers befand. Dell PC Restore löscht dauerhaft alle Daten auf dem Festplattenlaufwerk und entfernt alle Anwendungen, die Sie nach Erhalt des Computers installiert haben.
Seite 60 Erstellen eines Wiederherstellungspunktes 1 Klicken Sie auf die Schaltfläche Start und anschließend auf Hilfe und Support. 2 Klicken Sie auf Systemwiederherstellung. 3 Befolgen Sie die Anweisungen auf dem Bildschirm. Zurücksetzen des Computers in einen früheren Betriebszustand Verwenden Sie die Rücksetzfunktion (siehe Seite 58), um Probleme zu lösen, die nach dem Installieren eines Gerätetreibers auftreten.
Seite 61: Dell™ Pc Restore Von Symantec Verwenden
ANMERKUNG: Dell PC Restore ist nicht in allen Ländern erhältlich. Verwenden Sie Dell PC Restore von Symantec nur als letzte Option, um das Betriebssystem wiederherzustellen. PC Restore setzt das Festplattenlaufwerk in den Betriebszustand zurück, in dem es sich bei Kauf des Computers befand. Alle Programme oder Dateien, die Sie seit Erhalt des Computers hinzugefügt haben...
Seite 62: Entfernen Von Dell Pc Restore
Dell PC Restore ermöglicht Ihnen, das Festplattenlaufwerk in den Betriebszustand zurückzuver- setzen, in dem es sich bei Kauf des Computers befand. Es wird empfohlen, Dell PC Restore nicht vom Computer zu entfernen. Dies gilt auch dann, wenn mehr Speicherplatz auf der Festplatte benötigt wird.
Seite 63 4 Klicken Sie auf OK, um die PC Restore-Partition auf dem Festplattenlaufwerk zu löschen. 5 Wenn die Bestätigungsaufforderung erscheint, klicken Sie auf Yes (Ja). Die PC Restore-Partition wird gelöscht, und der gewonnene Festplattenspeicherplatz wird dem freien Festplattenspeicher zugewiesen. 6 Klicken Sie in Windows Explorer mit der rechten Maustaste auf Lokaler Datenträger (C) und wählen Sie im Kontextmenü...
Seite 64 Erweiterte Problembehandlung...
Seite 65: Entfernen Und Installieren Von Komponenten
Sie haben die Schritte im Abschnitt „Ausschalten des Computers“ (siehe Seite 65) und „Vor der Arbeit an Komponenten im Inneren des Computers“ ausgeführt (siehe Seite 66). • Sie haben die Sicherheitshinweise im Dell™ Produktinformationshandbuch gelesen. ANMERKUNG: Sofern nicht anders angegeben, kann eine Komponente ausgewechselt oder –...
Seite 66: Vor Der Arbeit An Komponenten Im Inneren Des Computers
Kontaktstiften. HINWEIS: Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch Reparaturarbeiten, die nicht von Dell autorisiert wurden, werden nicht von der Garantie abgedeckt. HINWEIS: Ziehen Sie beim Trennen eines Kabels vom Gerät nur am Stecker oder an der Zugentlastung und nicht am Kabel selbst.
Seite 67: Vorderseite Des Computers
Vorderseite des Computers Freigabeklinke Verwenden Sie diese Freigabeklinke, um die Abdeckung zu des Systemgehäuses entfernen. Siehe „Entfernen der Systemabdeckung“ auf Seite 70. CD-/DVD-Aktivitäts- Die Laufwerksanzeige leuchtet, wenn der Computer Daten anzeige vom CD- oder DVD-Laufwerk liest. CD-/DVD-Auswurftaste Drücken Sie diese Taste, um einen Datenträger aus dem CD- oder DVD-Laufwerk auszuwerfen.
Seite 68 Computerproblemen. Weitere Informationen hierzu finden Sie auf „Diagnoseanzeigen“ auf Seite 51. Service-Kennnummer Dient der Identifikation Ihres Computers, wenn Sie die Dell Support-Website aufrufen oder sich telefonisch mit dem technischen Kundendienst von Dell in Verbindung setzen. Entfernen und Installieren von Komponenten...
Seite 69: Rückseite Des Computers
Rückseite des Computers Stromanschluss Schließen Sie hier das Netzkabel an. Soundkartenanschlüsse (3) • Eingangsanschluss – Am blauen Eingangsanschluss können Sie ein Aufnahme/- Wiedergabegerät anschließen, beispielsweise einen Kassettenrecorder, einen CD- Player oder einen Videorecorder. • Ausgangsanschluss – Am grünen Ausgangsanschluss können Sie Kopfhörer sowie die meisten im Handel erhältlichen Lautsprecher mit eingebautem Verstärker anschließen.
Seite 70: Entfernen Der Systemabdeckung
Netzwerkanschluss Um Ihren Computer an ein Netzwerk oder Breitbandgerät anzuschließen, müssen Sie ein Ende des Netzwerkkabels entweder an eine Netzwerkbuchse, eine Netzwerk- komponente oder an ein Breitbandgerät anschließen. Schließen Sie das andere Ende des Netzwerkkabels an den Netzwerkanschluss des Computers an. Ein Klicken zeigt an, dass das Netzwerkkabel sicher angeschlossen ist.
Seite 71 Freigabeklinke des Systemgehäuses Computerabdeckung Computerrückseite Bodenscharniere 4 Machen Sie die drei Bodenscharniere auf der Unterseite des Computers ausfindig. 5 Fassen Sie die Seiten der Systemabdeckung an und drehen Sie sie nach oben, indem Sie die Bodenscharniere als Hebelpunkte nutzen. 6 Lösen Sie die Abdeckung aus den Scharnieren und legen Sie sie an einem sicheren Ort ab. Entfernen und Installieren von Komponenten...
Seite 72: Innenansicht Des Computers
Innenansicht des Computers VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. Systemplatine Netzteil CD- oder DVD- Laufwerk *Diskettenlaufwerk Festplattenlaufwerk Schacht für optionales zweites Laufwerk * Nicht bei allen Computern. Entfernen und Installieren von Komponenten...
Seite 73: Komponenten Der Systemplatine
Komponenten der Systemplatine Speichermodulanschlüsse (1, 2) SATA-Anschlüsse E/A-Anschluss des vorderen (SATA-0 und SATA-1) Bedienfeldes Stromanschluss Anschluss der Hauptstrom- versorgung IDE-Laufwerk- anschluss Anschluss für Prozessor und Wärmeableitblech FlexBay USB- Anschluss Diskettenlaufwerk- anschluss (FLOPPY) Anschluss für PCI Lüfteranschluss Express x1-Karte (CPU FAN) Steckbrücke zum Batteriesockel Passwortsteckbrücke (PSWD)
Seite 74: Ddr2-Speicher - Übersicht
DDR2-Speicher – Übersicht DDR2-Speichermodule müssen paarweise mit identischer Speicherkapazität, Geschwindigkeit und Technologie installiert werden. Wenn die DDR2-Speichermodule nicht in identischen Paaren installiert werden, funktioniert der Computer zwar noch, seine Leistung wird jedoch etwas beeinträchtigt. Die Modulkapazität können Sie dem auf dem Modul angebrachten Etikett entnehmen.
Seite 75: Installieren Von Speichermodulen
Wenn Sie während einer Speicheraktualisierung Original-Speichermodule aus dem Computer entfernen, bewahren Sie diese getrennt von eventuellen neuen Modulen auf, selbst wenn Sie diese von Dell bezogen haben. Sie sollten möglichst kein Original-Speichermodul mit einem neuen Speichermodul kombinieren. Andernfalls könnten Probleme beim Starten des Computers auftreten.
Seite 76 3 Richten Sie die Aussparung an der Modulunterseite am Vorsprung im Anschluss aus. Aussparung Speichermodul Kerben (2) Vorsprung HINWEIS: Um Schäden am Speichermodul zu vermeiden, setzen Sie das Modul gerade ein und drücken es gleichmäßig an beiden Seiten in den Anschluss. 4 Schieben Sie das Modul in den Anschluss ein, bis es einrastet.
Seite 77: Entfernen Von Speicher
Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Ihr Dell™-Computer verfügt über folgende Steckplätze für PCI- und PCI Express-Karten: • Zwei PCI-Kartensteckplätze •...
Seite 78 Führen Sie beim Ein- oder Ausbauen einer Erweiterungskarte die im folgenden Abschnitt beschriebenen Schritte aus. Wenn Sie eine Erweiterungskarte entfernen, diese jedoch nicht durch eine andere ersetzen, beachten Sie die Informationen unter „Erweiterungskarte ausbauen“ auf Seite 81. Wenn Sie eine Karte auswechseln, entfernen Sie den aktuellen Treiber der Karte aus dem Betriebssystem.
Seite 79 5 Bereiten Sie die Karte auf die Installation vor. In der mit der Karte ausgelieferten Dokumentation finden Sie Informationen zur Konfiguration. Außerdem wird beschrieben, wie interne Verbindungen hergestellt werden und die Karte für den Einsatz in Ihrem Computer konfiguriert wird. VORSICHT: Einige Netzwerkadapter sorgen beim Anschließen an ein Netzwerk dafür, dass der Computer automatisch gestartet wird.
Seite 80 Freigabeklammer Kartenhalterung 8 Schließen Sie die Kartenhalterung, indem Sie sie einrasten lassen. HINWEIS: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. In diesem Fall könnte es passieren, dass sich die Computerabdeckung nicht mehr richtig schließen lässt oder dass das System beschädigt wird.
Seite 81 3 Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung des leeren Steckplatzes ein. Wenn Sie ein Abdeckblech benötigen, wenden Sie sich an Dell (siehe Seite 125). ANMERKUNG: Das Anbringen eines Abdeckblechs über leeren Steckplatzöffnungen ist erforderlich, um die FCC-Bestimmungen einzuhalten.
Seite 82: Laufwerkblenden
Laufwerkblenden VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. Entfernen der Laufwerkblende 1 Gehen Sie vor wie in„Vorbereitungen“...
Seite 83: Entfernen Des Laufwerkblendeneinsatzes
3 Schwenken Sie die Laufwerkblende nach außen und lösen Sie sie aus den seitlichen Scharnieren. 4 Legen Sie die Laufwerkblende an einem sicheren Ort beiseite. Entfernen des Laufwerkblendeneinsatzes Freigabeklinke des Laufwerk- blendeneinsatzes Laufwerkblende Laufwerkblendeneinsatz 1 Entfernen Sie die Laufwerkblende. 2 Drücken Sie die Freigabeklinke der Laufwerkblende nach innen, um sie von der Laufwerkblende zu lösen.
Seite 84: Anbringen Der Laufwerkblende
1 Schieben Sie die Klammer des Laufwerkblendeneinsatzes unter die mittlere Klammer der Laufwerkblende. 2 Drehen Sie den Laufwerkblendeneinsatz in Position und lassen Sie die Freigabeklinke des Laufwerkblendeneinsatzes über der entsprechenden Klammer an der Laufwerkblende einrasten. Anbringen der Laufwerkblende 1 Gehen Sie vor wie in„Vorbereitungen“ auf Seite 65 beschrieben. Schiebeplattenhebel Schiebeplatte Laufwerkblende...
Seite 85: Laufwerke
Laufwerke Der Computer unterstützt eine Kombination der folgenden Geräte: • Bis zu zwei serielle ATA-Festplattenlaufwerke • Ein FlexBay-Laufwerk (Diskettenlaufwerk oder Medienkartenlesegerät) • Bis zu zwei CD- oder DVD-Laufwerke CD-/DVD- Laufwerk(e) FlexBay für optionales Diskettenlaufwerk oder Medienkarten-lesegerät Festplattenlaufwerk Schacht für zweites Laufwerk (optional) Schließen Sie CD-/DVD-Laufwerke am Anschluss „IDE“...
Seite 86: Adressierung Von Ide-Laufwerken
Adressierung von IDE-Laufwerken Wenn Sie zwei IDE-Laufwerke an ein einzelnes IDE-Schnittstellenkabel anschließen und für die Einstellung „Cable Select“ (Kabelwahl) konfigurieren, ist das Gerät am letzten Anschluss des Schnittstellenkabels das Master- oder Startgerät (Laufwerk 0), das Gerät am mittleren Anschluss des Schnittstellenkabels ist das Slave-Gerät (Laufwerk 1). Weitere Informationen zum Konfigurieren von Geräten für die Kabelwahleinstellung finden Sie in der Dokumentation des Laufwerks im Aufrüstsatz.
Seite 87: Netzkabelanschluss
Netzkabelanschluss Zum Anschließen eines Laufwerks über das Netzkabel suchen Sie nach dem Stromanschluss auf der Systemplatine. Netzkabel Stromanschluss Anschließen und Trennen von Laufwerkkabeln Zum Entfernen eines IDE-Laufwerk-Datenkabels fassen Sie das Kabel an der farbigen Auszugslasche und ziehen, bis sich der Anschluss löst. Zum Anschließen und Trennen eines seriellen ATA-Datenkabels halten Sie das Kabel an den schwarzen Anschlüssen an beiden Enden.
Seite 88: Festplattenlaufwerk
Festplattenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Legen Sie das Laufwerk nicht auf eine harte Fläche, da es sonst beschädigt werden kann. Legen Sie das Laufwerk stattdessen auf eine ausreichend gepolsterte Oberfläche, beispielsweise auf ein Schaumstoffkissen.
Seite 89: Installieren Eines Festplattenlaufwerks
3 Drücken Sie die blauen Klammern auf beiden Seiten des Laufwerks gegeneinander und schieben Sie das Laufwerk nach oben und aus dem Computer heraus. Klammern (2) Festplattenlaufwerk Installieren eines Festplattenlaufwerks 1 Packen Sie das neue Festplattenlaufwerk aus und bereiten Sie es für die Installation vor. 2 Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist.
Seite 90 3 Schieben Sie das Laufwerk vorsichtig in Position, bis es hörbar einrastet oder spürbar sicher installiert ist. 4 Schließen Sie das Netzkabel und das Festplattenlaufwerkkabel am Laufwerk an. 5 Prüfen Sie alle Anschlüsse, um sicherzustellen, dass sie richtig und fest angeschlossen sind. 6 Bringen Sie die Systemabdeckung wieder an (Seite 105).
Seite 91: Hinzufügen Eines Zweiten Festplattenlaufwerks (Optional)
Hinzufügen eines zweiten Festplattenlaufwerks (optional) VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Legen Sie das Laufwerk nicht auf eine harte Fläche, da es sonst beschädigt werden kann.
Seite 92: Diskettenlaufwerk
Diskettenlaufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. ANMERKUNG: Wenn Sie ein Diskettenlaufwerk hinzufügen, lesen Sie „Installieren eines Diskettenlaufwerks“...
Seite 93: Installieren Eines Diskettenlaufwerks
Schiebeplattenhebel Schiebeplatte Diskettenlaufwerk Installieren eines Diskettenlaufwerks ANMERKUNG: Falls das Austausch-Diskettenlaufwerk oder das neue Laufwerk keine Zapfenschrauben besitzt, verwenden Sie die Schrauben im Laufwerkblendeneinsatz. Laufwerk Schrauben (4) Entfernen und Installieren von Komponenten...
Seite 94 1 Gehen Sie vor wie in „Vorbereitungen“ auf Seite 65 beschrieben. 2 Entfernen Sie die Laufwerkblende (siehe Seite 82). 3 Wenn Sie ein neues Diskettenlaufwerk und kein Austauschlaufwerk installieren, entfernen Sie den Laufwerkblendeneinsatz dort, wo Sie das Laufwerk installieren möchten und befestigen Sie die Zapfenschrauben von der Rückseite des Laufwerkblendeneinsatzes am Laufwerk (siehe Seite 83).
Seite 95: Medienkartenlesegerät
11 Rufen Sie das System-Setup-Programm auf (siehe Seite 111) und wählen Sie die entsprechende Option unter Diskette Drive (Diskettenlaufwerk) aus. 12 Überzeugen Sie sich, dass der Computer einwandfrei arbeitet, indem Sie das Programm „Dell Diagnostics“ ausführen (siehe Seite 55). Medienkartenlesegerät Informationen zur Verwendung des Medienkartenlesegeräts finden Sie unter „Verwenden von Medienkartenlesegeräten (optional)“...
Seite 96 3 Trennen Sie das USB-Kabel an der Rückseite des Medienkartenlesegeräts vom FlexBay-USB- Anschluss auf der Systemplatine trennen (siehe Seite 73) und ziehen Sie das Kabel durch die Klammer am Schutzblech. Schiebeplattenhebel Schiebeplatte Medienkartenlesegerät 4 Fassen Sie den Hebel an der Schiebeplatte an und schieben Sie ihn zur Computerbasis. Halten Sie ihn in dieser Position fest, während Sie das Medienkartenlesegerät aus dem Computer entfernen.
Seite 97: Einsetzen Eines Medienkartenlesegeräts
Einsetzen eines Medienkartenlesegeräts VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren.
Seite 98 FlexBay-Kabel Medienkartenlesegerät 7 Ziehen Sie das USB-Kabel durch die Kabelführungsklammer. 8 Bringen Sie die Systemabdeckung wieder an (siehe Seite 105). Entfernen und Installieren von Komponenten...
Seite 99: Cd-/Dvd-Laufwerk
CD-/DVD-Laufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. Entfernen eines CD-/DVD-Laufwerks 1 Gehen Sie vor wie in„Vorbereitungen“...
Seite 100 4 Fassen Sie den Hebel an der Schiebeplatte an und schieben Sie ihn zur Computerbasis. Halten Sie ihn in dieser Position fest, während Sie das CD/DVD-Laufwerk aus dem Computer entfernen. Schiebeplattenhebel Schiebeplatte CD-/DVD-Laufwerk Entfernen und Installieren von Komponenten...
Seite 101: Installieren Eines Cd-/Dvd-Laufwerks
Installieren eines CD-/DVD-Laufwerks 1 Gehen Sie vor wie in„Vorbereitungen“ auf Seite 65 beschrieben. 2 Wenn Sie ein neues CD-/DVD-Laufwerk einbauen, statt ein CD-/DVD-Laufwerk zu ersetzen, entfernen Sie die Laufwerkblendeneinsätze (siehe Seite 83). 3 Schieben Sie das CD-/DVD-Laufwerk vorsichtig in Position, bis es hörbar einrastet oder spürbar sicher installiert ist.
Seite 102 9 Rufen Sie das System-Setup-Programm auf (siehe Seite 111) und wählen Sie die entsprechende Option unter Drive (Laufwerk) aus. 10 Überzeugen Sie sich, dass der Computer einwandfrei arbeitet, indem Sie das Programm „Dell Diagnostics“ ausführen (siehe Seite 55). Entfernen und Installieren von Komponenten...
Seite 103: Batterie
Batterie Austauschen der Batterie VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren.
Seite 104 5 Setzen Sie die neue Batterie in den Sockel ein und achten Sie darauf, dass die mit „+“ beschriftete Seite nach oben weist und die Batterie richtig sitzt. Batterie Batteriesockel 6 Bringen Sie die Systemabdeckung wieder an (siehe Seite 105). HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst am Netzwerkan- schluss bzw.
Seite 105: Anbringen Der Systemabdeckung
Anbringen der Systemabdeckung VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. 1 Stellen Sie sicher, dass alle Kabel angeschlossen sind und nicht das Schließen der Abdeckung behindern. Ziehen Sie die Netzkabel vorsichtig nach vorne, damit sie nicht unter den Laufwerken eingeklemmt werden.
Seite 106 Entfernen und Installieren von Komponenten...
Seite 107: Anhang
Anhang Technische Daten Prozessor ® ® Prozessortyp Intel Pentium 4 mit Hyper-Threading-Technologie ANMERKUNG: Nicht alle Pentium 4-Prozessoren unterstützen die Hyper-Threading-Technologie. ® Intel Celeron D-Prozessoren L1-Cache-Speicher Mindestens 16 KB L2-Cache-Speicher Mindestens 256 KB. Achtfach assoziativer Writeback-SRAM mit Pipeline-Burst (1 MB, abhängig von der Systemkonfiguration) Speicher 400- und 533-MHz-DDR2 nicht gepufferter SDRAM Speicheranschlüsse...
Seite 108 Darstellung Integriert Audio HDA 2 Erweiterungsbus Bustyp PCI 2.3 PCI Express x1 Bustaktrate PCI: 33 MHz PCI Express: 500 MB/s bidirektionale Geschwindigkeit Anschlüsse Zwei Anschlussformat 120-polig Anschluss-Datenbreite (max.) 32 Bits PCI Express Anschluss ein x1 Anschlussformat 36-polig Anschluss-Datenbreite (max.) 1 PCI Express-Lane Laufwerke Extern zugänglich: Ein 3,5-Zoll-Laufwerkschacht (FlexBay)
Seite 109 Anschlüsse Externe Anschlüsse: Darstellung 15-poliger Anschluss Netzwerkadapter RJ-45-Anschluss zwei vorderseitige und vier rückseitige USB 2.0-kompatible Anschlüsse Audio drei Anschlüsse für Leitungseingang, Leitungsausgang und Mikrofon; ein vorderseitiger Anschluss für Kopfhörer Systemplatinenanschlüsse: Primäres IDE-Laufwerk 40-poliger Anschluss an PCI Local Bus Serial-ATA-Anschluss zwei 7-polige Anschlüsse FlexBay-Laufwerk 10-poliger USB-Header für optionales Diskettenlaufwerk oder optionales Medienkartenlesegerät (3,5-Zoll-Modulschachtgeräte)
Seite 110 Bedienelemente und Anzeigen (Fortsetzung) Diagnoseanzeigen vier LEDs am vorderen Bedienfeld (siehe "Diagnoseanzeigen“ auf Seite 51.) Stand-by-Stromanzeige AUX_PWR auf der Systemplatine Stromversorgung Gleichstrom-Netzteil: Leistung 230 W Wärmeabgabe 785 BTU/h ANMERKUNG: Die Wärmeabgabe wird auf Grundlage der Netzteil- Nennleistung kalkuliert. Spannung Netzteile mit manueller Spannungswahl - 90 bis 135 V und 180 bis (Wichtige Informationen zur 265 V bei 50/60Hz Spannungseinstellung finden Sie...
Seite 111: System-Setup-Programm
Aufrufen des System-Setup-Programms 1 Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2 Wenn das DELL™-Logo angezeigt wird, warten Sie auf die Aufforderung, die Taste F2 zu drücken. 3 Sobald diese Aufforderung angezeigt wird, drücken Sie umgehend <F2>.
Seite 112 Bildschirm des System-Setup-Programms Auf den Bildschirmen des System-Setup-Programms werden die aktuellen bzw. einstellbaren Setup-Konfigurationsinformationen des Computers angezeigt. Der Bildschirm gliedert sich in drei Bereiche: Optionenliste, Feld mit aktiven Optionen und Tastenfunktionen. Optionenliste – Dieses Feld wird im Optionsfeld – Dieses Feld enthält Angaben zu jeder Fenster des System-Setup-Programms Option.
Seite 113: Optionen Des System-Setup-Programms
Optionen des System-Setup-Programms ANMERKUNG: Je nach Computer und installierten Geräten werden die Elemente in diesem Abschnitt evtl. nicht angezeigt oder zumindest nicht genau so wie aufgeführt. System Führt Systeminformationen wie Computername, Versionsnummer und System Info (Systeminformationen) Datum des BIOS, System-Kennzeichen und weitere systemspezifische Informationen auf.
Seite 114 Onboard Devices (Integrierte Geräte) Der NSC kann auf On (Ein) (Standardeinstellung), Off (Aus) oder On Integrated NIC w/ PXE (Ein mit PXE) gesetzt werden. Wenn die Einstellung Ein mit PXE Controller (Integrierter NSC- aktiviert ist (nur für zukünftige Startvorgänge verfügbar), erscheint eine Controller) Aufforderung zum Drücken von <Strg><Alt><b>.
Seite 115: Performance (Leistung)
Performance (Leistung) Wenn der Computerprozessor Hyper-Threading unterstützt, erscheint diese HyperThreading Option in der Optionenliste. • Umgehen – Der Computer prüft oder ändert die aktuelle Einstellung Hard Drive des Akustikmodus nicht. Acoustics (Festplattenakustik) • Quiet (Leise) – Das Festplattenlaufwerk arbeitet so leise wie möglich. •...
Seite 116: Maintenance (Wartung)
Legt den Zeitpunkt fest, zu dem der Computer automatisch Auto Power Time (Zeit für das automatische eingeschaltet wird. Einschalten) Die Zeit wird im 12-Stunden-Standardformat notiert (Stunden:Minuten). Sie können die Startzeit durch Drücken der Tasten Pfeil-nach-rechts oder Pfeil-nach-links ändern, um die Zahlenwerte zu erhöhen bzw. zu verringern, oder durch Eingeben der Zahlenwerte im Datums- und Uhrzeitfeld.
Seite 117: Boot Sequence (Startreihenfolge)
POST Behavior (POST-Verhalten) Wenn On (Ein) (Standardwert) festgelegt ist, startet der Computer schneller, Fastboot (Schnellstart) da bestimmte Konfigurationen und Tests übersprungen werden. Mit dieser Option wird die numerische Tastatur ganz rechts auf der Tastatur Numlock Key (Num-Taste) aktiviert. Wenn On (Ein) (Standardwert) festgelegt ist, werden über diese Option die oben auf den Tasten angegebenen numerischen und mathematischen Funktionen aktiviert.
Seite 118 Ändern der Startreihenfolge für den aktuellen Startvorgang Sie können diese Funktion beispielsweise verwenden, um den Computer von einem USB-Gerät neu zu starten, z. B. einem Diskettenlaufwerk, Speicherschlüssel oder CD-RW-Laufwerk. ANMERKUNG: Wenn Sie von einem USB-Diskettenlaufwerk starten, müssen Sie dien Option Diskette Drive im System-Setup-Programm zuerst auf OFF (Aus) setzen (siehe Seite 111).
Seite 119: Löschen Vergessener Passwörter
Löschen vergessener Passwörter VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. 1 Führen Sie die in "Vorbereitungen“ auf Seite 65 beschriebenen Arbeiten aus. RTCRST PSWD 2 Machen Sie die 3-polige Passwortsteckbrücke (PSWD) (siehe Seite 73) auf der Systemplatine ausfindig.
Seite 120: Löschen Der Cmos-Einstellungen
8 Öffnen Sie die Systemabdeckung (siehe Seite 70). 9 Machen Sie die 3-polige Passwortsteckbrücke (siehe Seite 73) auf der Systemplatine ausfindig. Stecken Sie anschließend die Steckbrücke auf die Stifte 1 und 2, um die Passwortfunktion zu reaktivieren. 10 Setzen Sie die Systemabdeckung wieder ein (siehe Seite 105). HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst am Netzwerkan- schluss bzw.
Seite 121: Reinigen Des Computers
Reinigen des Computers VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten durchführen, lesen Sie die Sicherheitshinweise im Produktinformationshandbuch. Computer, Tastatur und Bildschirm VORSICHT: Trennen Sie den Computer vor der Reinigung vom Stromnetz. Reinigen Sie den Computer mit einem weichen Tuch, das mit Wasser befeuchtet wurde. Verwenden Sie keine flüssigen Reinigungsmittel oder Sprühreiniger, die eventuell entflammbare Stoffe enthalten.
Seite 122: Diskettenlaufwerk
Wiederherstellung der bei der Auslieferung von Dell eingestellten ursprünglichen Standardkon- figuration des Betriebssystems, der Softwareprogramme und von Hardwaretreibern sowie die Funktionsprüfung des Computers und sämtlicher Hardware, die von Dell installiert wurde. Neben dem persönlichen technischen Support durch unsere Techniker ist unter support.dell.com auch technischer Online-Support verfügbar.
Seite 123: Definition Für Software Und Peripheriegeräte, Die Von Dell Installiert Wurden
Support-Servicevertrages erbracht, den Sie zusammen mit dem Computer erworben haben. Alle standardmäßigen Dell-Komponenten, die in einem Custom Factory Integration (CFI)-Projekt enthalten sind, werden durch die eingeschränkte Dell Standardgarantie für Ihren Computer abgedeckt. Dell bietet jedoch auch ein erweitertes Ersatzteilprogramm an, damit alle nicht dem Standard entsprechenden Hardwarekomponenten von Fremdherstellern, die über CFI integriert wurden, für die Dauer des Servicever-...
Seite 124: Klasse A
Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt den beiden folgenden Bedingungen: Dieses Gerät darf keine gefährdenden Störungen verursachen. Dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich einer Störung, die zu unerwünschtem Betrieb führen könnte. Klasse A Dieses Gerät wurde getestet und entspricht den in Abschnitt 15 der FCC-Bestimmungen für digitale Geräte der Klasse A festgelegten Grenzwerten.
Seite 125: Informationen Zur Fcc-Identifikation
Telefonnummer des Technischen Supports an Dell. Ihr Anruf wird dann entsprechend weitergeleitet. Wenn Sie sich mit Dell in Verbindung setzen möchten, können Sie die in der folgenden Tabelle angegebenen Telefonnummern, Codes und elektronischen Adressen verwenden. Im Zweifelsfall ist Ihnen die nationale oder internationale Auskunft gerne behilflich.
Seite 126 Technischer Support gebührenfrei: 0-800-444-0733 Technische Support-Dienste gebührenfrei: 0-800-444-0724 Verkauf 0-810-444-3355 Aruba Allgemeiner Support gebührenfrei: 800-1578 Australien (Sydney) E-Mail (Australien): au_tech_support@dell.com E-Mail (Neuseeland): nz_tech_support@dell.com Internationale Vorwahl: 0011 Privatkunden und Kleinbetriebe 1-300-655-533 Landesvorwahl: 61 Behörden und Unternehmen gebührenfrei: 1-800-633-559 Ortsvorwahl: 2 Vorzugskundenabteilung (PAD) gebührenfrei: 1-800-060-889...
Seite 127 Landesvorwahl: 32 Technischer Support nur 02 481 92 96 Ortsvorwahl: 2 für tragbare XPS-Computer Technischer Support für alle anderen Dell Computer 02 481 92 88 Technischer Support – Fax 02 481 92 95 Kundenbetreuung 02 713 15 65 Firmenkunden – Verkauf...
Seite 128 Technischer Support gebührenfrei: 800 858 2969 (Dell™ Dimension™ und Inspiron™) Technischer Support gebührenfrei: 800 858 0950 (OptiPlex™, Latitude™ und Dell Precision™) Technischer Support (Server und Speicher) gebührenfrei: 800 858 0960 Technischer Support (Projektoren, PDAs, gebührenfrei: 800 858 2920 Switches, Router etc.) Technischer Support (Drucker) gebührenfrei: 800 858 2311...
Seite 129 Dänemark (Kopenhagen) Website: support.euro.dell.com E-Mail: support.euro.dell.com/dk/da/emaildell/ Internationale Vorwahl: 00 Technischer Support nur 7010 0074 Landesvorwahl: 45 für tragbare XPS-Computer Technischer Support für alle anderen Dell Computer 7023 0182 Kundenbetreuung (Stammkunden) 7023 0184 Privatkunden/Kleinbetriebe – Kundenbetreuung 3287 5505 Telefonzentrale (Stammkunden) 3287 1200...
Seite 130 Abteilungsname oder Servicebereich, Ortsvorwahlen, Internationale Vorwahl Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortskennzahl Frankreich (Paris, Montpellier) Website: support.euro.dell.com E-Mail: support.euro.dell.com/fr/fr/emaildell/ Internationale Vorwahl: 00 Privatkunden und Kleinbetriebe Landesvorwahl: 33 Technischer Support nur 0825 387 129 Ortsvorwahlen: (1) (4) für tragbare XPS-Computer Technischer Support für alle anderen...
Seite 131 Ortsvorwahlen, Internationale Vorwahl Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortskennzahl Großbritannien (Bracknell) Website: support.euro.dell.com Kundenbetreuung – Website: support.euro.dell.com/uk/en/ECare/Form/Home.asp Internationale Vorwahl: 00 Landesvorwahl: 44 E-Mail: dell_direct_support@dell.com Ortsvorwahl: 1344 Technischer Support 0870 908 0500 (Firmenkunden/Vorzugskunden/PAD [1000 Mitarbeiter und mehr]) Technischer Support (direkt und allgemein) 0870 908 0800 Globale Kunden –...
Seite 132 Website: support.ap.dell.com E-Mail für technischen Support: Internationale Vorwahl: 001 apsupport@dell.com Landesvorwahl: 852 Technischer Support (Dimension und Inspiron) 2969 3188 Technischer Support (OptiPlex, Latitude und Dell 2969 3191 Precision) Technischer Support (PowerApp™, PowerEdge™, 2969 3196 PowerConnect™ und PowerVault™) Kundenbetreuung 3416 0910 Großkunden...
Seite 133 Vertrieb Großbritannien 0870 907 4000 (Rufnummer nur innerhalb Großbritanniens) Fax/Verkauf-Fax 01 204 0103 Telefonzentrale 01 204 4444 Italien (Mailand) Website: support.euro.dell.com E-Mail: support.euro.dell.com/it/it/emaildell/ Internationale Vorwahl: 00 Privatkunden und Kleinbetriebe Landesvorwahl: 39 Technischer Support 02 577 826 90 Ortsvorwahl: 02 Kundenbetreuung...
Seite 134 0120-198-226 Ortsvorwahl: 44 Technischer Support außerhalb von Japan 81-44-520-1435 (Dimension und Inspiron) Technischer Support gebührenfrei: 0120-198-433 (Dell Precision, OptiPlex und Latitude) Technischer Support außerhalb von Japan 81-44-556-3894 (Dell Precision, OptiPlex und Latitude) Technischer Support gebührenfrei: 0120-981-690 (PDAs, Projektoren, Drucker, Router) Technischer Support außerhalb Japans...
Seite 135 Abteilungsname oder Servicebereich, Ortsvorwahlen, Internationale Vorwahl Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortskennzahl Kanada (North York, Ontario) Online-Bestellstatus: www.dell.ca/ostatus AutoTech (automatisierter technischer Support) gebührenfrei: 1-800-247-9362 Internationale Vorwahl: 011 Kundenbetreuung (Inlandsverkäufe/Kleinbetriebe) gebührenfrei: 1-800-847-4096 Kundenbetreuung gebührenfrei: 1-800-326-9463 (mittlere/große Unternehmen, Behörden) Technischer Support (Inlandsverkäufe/Kleinbetriebe)
Seite 136 34 160 910 Landesvorwahl: 853 Vertrieb (allgemein) (Xiamen, China) 29 693 115 Malaysia (Penang) Website: support.ap.dell.com Technischer Support (Dell Precision, OptiPlex und gebührenfrei: 1 800 88 0193 Internationale Vorwahl: 00 Latitude) Landesvorwahl: 60 Technischer Support (Dimension, Inspiron sowie gebührenfrei: 1 800 88 1306 Ortsvorwahl: 4 elektronische Geräte und Zubehör)
Seite 137 Internationale Vorwahl: 00 für tragbare XPS-Computer Landesvorwahl: 31 Technischer Support 020 674 45 00 Ortsvorwahl: 20 für alle anderen Dell Computer Technischer Support – Fax 020 674 47 66 Privatkunden/Kleinbetriebe – Kundenbetreuung 020 674 42 00 Stammkundenbetreuung 020 674 43 25 Privatkunden/Kleinbetriebe –...
Seite 138 Abteilungsname oder Servicebereich, Ortsvorwahlen, Internationale Vorwahl Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortskennzahl Österreich (Wien) Website: support.euro.dell.com E-Mail: tech_support_central_europe@dell.com Internationale Vorwahl: 900 Privatkunden/Kleinbetriebe – Verkauf 0820 240 530 00 Landesvorwahl: 43 Privatkunden/Kleinbetriebe – Fax 0820 240 530 49 Ortsvorwahl: 1 Privatkunden/Kleinbetriebe –...
Seite 139 1800 394 7430 Internationale Vorwahl: 005 elektronische Geräte und Zubehör) Landesvorwahl: 65 Technischer Support gebührenfrei: 1800 394 7488 (OptiPlex, Latitude und Dell Precision) Technischer Support (PowerApp, PowerEdge, gebührenfrei: 1800 394 7478 PowerConnect und PowerVault) Kundendienst (Penang, Malaysia) 604 633 4949 Vertrieb (allgemein) gebührenfrei: 1 800 394 7412...
Seite 140 Abteilungsname oder Servicebereich, Ortsvorwahlen, Internationale Vorwahl Website und E-Mail-Adresse Rufnummern und Landesvorwahl gebührenfreie Nummern Ortskennzahl Slowakei (Prag) Website: support.euro.dell.com E-Mail: czech_dell@dell.com Internationale Vorwahl: 00 Technischer Support 02 5441 5727 Landesvorwahl: 421 Kundenbetreuung 420 22537 2707 02 5441 8328 Fax für technische Unterstützung...
Seite 141 00801 651 227 Thailand Website: support.ap.dell.com Technischer Support gebührenfrei: 1800 0060 07 Internationale Vorwahl: 001 (OptiPlex, Latitude und Dell Precision) Landesvorwahl: 66 Technischer Support (PowerApp, PowerEdge, gebührenfrei: 1800 0600 09 PowerConnect und PowerVault) Kundendienst (Penang, Malaysia) 604 633 4949 Firmenkunden –...
Seite 142 1-877-Dellnet (1-877-335-5638) EPP-Support(Sondereinkaufsprogramm gebührenfrei: 1-800-695-8133 für Mitarbeiter) Finanzierungen – Website: www.dellfinancialservices.com Finanzierungen (Leasing/Kredit) gebührenfrei: 1-877-577-3355 Finanzierungen – DPA (Dell Vorzugskunden) gebührenfrei: 1-800-283-2210 Unternehmen Kundendienst und Technischer Support gebührenfrei: 1-800-822-8965 EPP-Support gebührenfrei: 1-800-695-8133 (Sondereinkaufsprogramm für Mitarbeiter) Technischer Support für Drucker und Projektoren gebührenfrei: 1-877-459-7298...
Seite 143: Index
Dell Mikrofon, 69 Kontakt, 125 BIOS, 111 Netzschalter, 69 Support-Bedingungen, 122 Netzwerkadapter, 70 Support-Website, 10 Sound, 69 Surround, 69 Dell Premier Support-Website, 9 USB, 68-69 Diagnose CD-/DVD-Laufwerk VGA, 70 Anzeigen, 51, 68 Aktivitätsanzeige, 67 Anzeigen Dell, 55 Auswurftaste, 67 Diagnose, 51, 68...
Seite 144 PCI-Steckplätze, 70 Steckplätze, 70, 77 Etiketten Unterstützte Typen, 77 Microsoft Windows, 10 Service-Kennnummer, 10, 68 Kopfhörer Hardware Anschluss, 68 Programm Dell Diagnostics, 55 Kopieren von CDs Allgemeine Informationen, 18 Hardware-Ratgeber, 59 Fehlerbeseitigung Anleitung, 18 Hauptplatine. Siehe Auf vorherigen Stand Hilfreiche Tipps, 20 Systemplatine zurücksetzen, 59...
Seite 145 Medienkartenlesegerät Neu installieren (Fortsetzung) Windows XP , 59 Laufwerkblende, 68, 82 Probleme, 38 Austauschen, 84 Verwenden, 21 Entfernen, 82 Meldungen Laufwerkblendeneinsatz Fehler, 37 Passwort Austauschen, 83 Microsoft Windows-Etikett, 10 Jumper (Steckbrücke), 119 Entfernen, 83 Löschen, 119 Mikrofon Laufwerke, 85 Anschluss, 69 PCI-Karten CD/DVD-Laufwerk Einsetzen, 78...
Seite 146 Info, 117 Technische, 107 Optionseinstellungen, 117 Umgebungsbedingungen, 110 Stromanzeige Technischer Support Status, 44 ResourceCD Bedingungen, 122 Support Programm Dell Treiber Bedingungen, 122 Diagnostics, 55 Identifizieren, 57 Kontaktaufnahme Ruhezustand, 24, 26 Info, 57 mit Dell, 125 Support-Website, 10 Systemplatine, 73 Index...
Seite 147 Übertragen von Daten auf einen Zielcomputer, 32 Anschlüsse, 68-69 Starten von Geräten, 118 Anschluss, 70 Wiedergabe von CDs und DVDs, 16 Windows XP Assistent zum Übertragen von Dateien und Einstellungen, 32 Hardware-Ratgeber, 59 Hilfe- und Supportcenter, 11 Hyper-Threading, 32 Netzwerkinstallations- Assistent, 23 Neu installieren, 59 Programmkompatibilitäts-...
Seite 148 Index...

Diese Anleitung auch für:

Dimension e310 Dcsm

Dell Dimension 3100 Benutzerhandbuch

1 Einrichten und Verwenden des Computers

2 Beheben von Problemen

3 Erweiterte Problembehandlung

4 Entfernen und Installieren von Komponenten

5 Anhang

Index

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Dell Dimension 3100

Inhaltszusammenfassung für Dell Dimension 3100

Diese Anleitung auch für:

Inhaltsverzeichnis
