FLIR SCOUT III Kurzanleitung Seite 2

Kameraaufladung – Der Akku der Kamera muss vor Gebrauch vollständig
aufgeladen werden. Die Erstladedauer beträgt ca. 4 Stunden. Um eine vollständige
Aufladung zu erreichen, MUSS die Kamera während des gesamten Ladevorgangs
AUSGESCHALTET sein.
Vorsicht! – Der Ladevorgang MUSS bei Temperaturen zwischen 0 °C und 40 °C
erfolgen, weil sonst der Akku beschädigt werden kann.

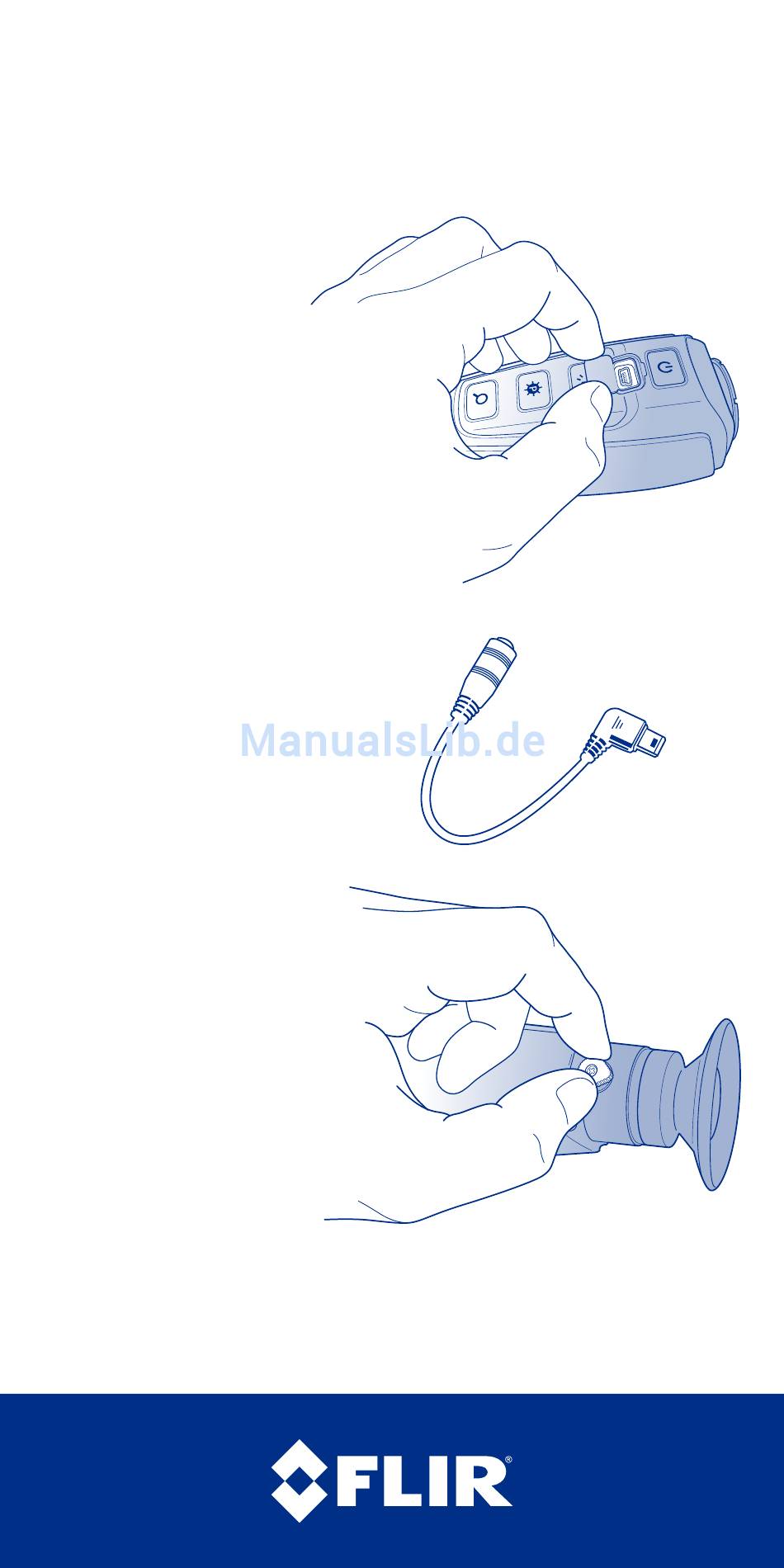

Um die Kamera aufzuladen, öffnen Sie den
Deckel des Mini-USB-Anschlusses, schließen
das mitgelieferte Mini-USB-Kabel an und
schließen das andere Kabelende dann an einer
USB-Versorgungsquelle an.
• Korrekte Aufladung – Anzeige leuchtet orange
• Vollständig aufgeladen – Anzeige leuchtet
dauerhaft grün
• Während die Kamera eingeschaltet ist, wird
in der Ecke des Anzeigebildes dauerhaft eine
Statusanzeige eingeblendet. Sie zeigt den
ungefähr verbleibenden Akkuladestand an.
Mini-USB/Video-Adapterkabel
Zur Analog-Videoausgabe (nur Modelle 320
und 640) schließen Sie das Adapterkabel
am Mini-USB-Anschluss an. Die Kamera
erkennt das Adapterkabel und aktiviert den
Videostream. Für den Anschluss an einen
Monitor oder Videorecorder benutzen Sie
ein RCA-Kabel.
Diopter-Steuerung
Über die Diopter-Steuerung können Sie
die optimale Bildschärfe für das Okular
einstellen. Wenn die Diopter-Steuerung
gerade zur Kameravorderseite zeigt,
befindet sie sich in der Neutralstellung.
Wählen Sie die Diopter-Einstellung, bei
der Sie das schärfste Bild erhalten.
Registrieren Sie Ihre Kamera jetzt unter: www.flir.com/scout/registration
Garantiehinweise finden Sie unter: www.flir.com/scout/registration
Für alle hier beschriebenen Produkte ist für den Export eine Freigabe der US-Regierung erforderlich.
Jegliche Verbreitung unter Umgehung der US-Gesetzgebung ist untersagt. Senden Sie Ihre Fragen zu den
Exportkontrollen an: exportquestions@flir.com
QRC 4205353 Rev. 1
