Dell Optiplex 390
Informationen zur Einrichtung und zu Funktionen
Informationen zu Warnhinweisen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen,
die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge
haben können.

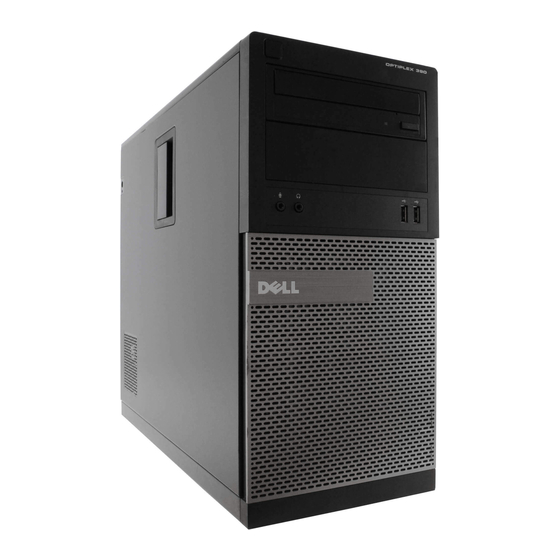

Mini-Tower — Vorder- und Rückansicht
Abbildung 1. Vorder- und Rückansicht des Minitowers
1. Betriebsschalter
2. Optischer Laufwerkschacht
3. Kopfhöreranschluss
4. Mikrofonanschluss
5. Diagnoseanzeigen (4)
6. Optisches Laufwerk
7. Auswurftaste für das optische
Laufwerk
8. USB 2.0-Anschlüsse (2)
9. Festplattenaktivitätsanzeige
Vorschriftenmodell :D12M, D07D, D04S
Vorschriftentyp :D12M001, D07D001,
D04S001
2011 – 05

Werbung

loading

Inhaltszusammenfassung für Dell OptiPlex 390

  • Seite 1 Dell Optiplex 390 Informationen zur Einrichtung und zu Funktionen Informationen zu Warnhinweisen WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Mini-Tower — Vorder- und Rückansicht Abbildung 1.
  • Seite 2 10. Diagnoseanzeige Stromversorgung 14. Erweiterungskartensteckplätze (4) 11. Diagnosetaste Stromversorgung 15. Sicherheitskabeleinschub 12. Netzkabelanschluss 16. Halbringförmiger Bügel für ein Vorhängeschloss 13. Anschlüsse an der Rückseite Desktop-PC – Vorder- und Rückansicht Abbildung 2. Vorder- und Rückansicht des Desktops 1. Optisches Laufwerk 9. Halbringförmiger Bügel für ein Vorhängeschloss 2.
  • Seite 3 Minitower und Desktop – Rückseite Abbildung 3. Rückansicht von Minitower und Desktop 1. Verbindungsintegritätsanzeige 6. USB 2.0-Anschlüsse (6) 2. Netzwerkanschluss 7. HDMI-Anschluss 3. Netzwerkaktivitätsanzeige 8. VGA-Anschluss 4. Leitungseingangsanschluss (Line- 9. Mikrofonanschluss 5. Leitungsausgangsanschluss (Line- Out)
  • Seite 4 Kompaktgehäuse – Vorder- und Rückansicht Abbildung 4. Vorder- und Rückansicht des Kompaktgehäuses 1. Optisches Laufwerk 9. Halbringförmiger Bügel für ein Vorhängeschloss 2. Auswurftaste für das optische Laufwerk 10. Sicherheitskabeleinschub 3. Betriebsschalter 11. Netzkabelanschluss 4. USB 2.0-Anschlüsse (2) 12. Diagnosetaste Stromversorgung 5.
  • Seite 5 WARNUNG: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise in der entsprechenden Dokumentation im Lieferumfang Ihres Computers. Weitere Informationen zu empfohlenen und bewährten Praktiken finden Sie unter www.dell.com/ regulatory_compliance. ANMERKUNG: Einige Komponenten sind möglicherweise nicht im Lieferumfang enthalten, wenn Sie diese nicht bestellt haben.
  • Seite 6 Abbildung 7. VGA-Anschluss 2. Schließen Sie die USB-Tastatur oder -Maus (optional) an. Abbildung 8. USB-Anschluss 3. Schließen Sie das Netzwerkkabel an (optional). Abbildung 9. Netzwerkanschluss 4. Schließen Sie das/die Stromkabel an. Abbildung 10. Anschließen der Stromversorgung 5. Drücken Sie die Betriebsschalter am Bildschirm und am Computer.
  • Seite 7: Technische Daten

    Abbildung 11. Betriebsschalter Technische Daten ANMERKUNG: Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Eine vollständige und aktuelle Übersicht der technischen Daten finden Sie unter support.dell.com. Systeminformationen Chipsatz Intel H61 Express-Chipsatz Prozessor •...
  • Seite 8 Diagnoseanzeigen Vier Anzeigeleuchten befinden sich an der Vorderseite des Computers. Weitere Informationen über Diagnoseanzeigen finden Sie im Service-Handbuch unter support.dell.com/manuals. Rückseite des Computers: Anzeige des Netzteils Grüne Anzeige – Das Netzteil ist eingeschaltet und funktioniert. Das Stromkabel muss mit dem Stromanschluss (auf der Rückseite des Computers)
  • Seite 9 Kontrollleuchten und Diagnoseanzeigen ANMERKUNG: Sie können den Zustand der Stromversorgung durch Drücken der Stromversorgungs-Diagnosetaste überprüfen. Wenn sich die Spannung des Netzteils des Systems innerhalb der Nennwerte befindet, leuchtet die Stromversorgungsdiagnose-LED auf. Wenn die LED nicht leuchtet, ist möglicherweise das Netzteil defekt. Während dieses Tests muss die Netzstromversorgung angeschlossen sein.
  • Seite 10 Weitere Informationen und Ressourcen Weitere Informationen zu folgenden Themen finden Sie in den Dokumenten mit Sicherheitshinweisen und Zulassungsinformationen im Lieferumfang Ihres Computers sowie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. • Bestmögliche Einhaltung der Sicherheitsbestimmungen • Kontrollzertifikat • Ergonomie Weitere Informationen zu folgenden Themen finden Sie unter www.dell.com:...
  • Seite 11 ® Marke von Wireless Ethernet Compatibility Alliance, Inc. Andere in diesem Dokument möglicherweise verwendete Marken und Handelsnamen beziehen sich auf die entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
