Dell OptiPlex 390 Benutzerhandbuch

Dell OptiPlex 390 Benutzerhandbuch

Desktop-pc
Vorschau ausblenden Andere Handbücher für OptiPlex 390:
Inhaltsverzeichnis

Werbung

Quicklinks

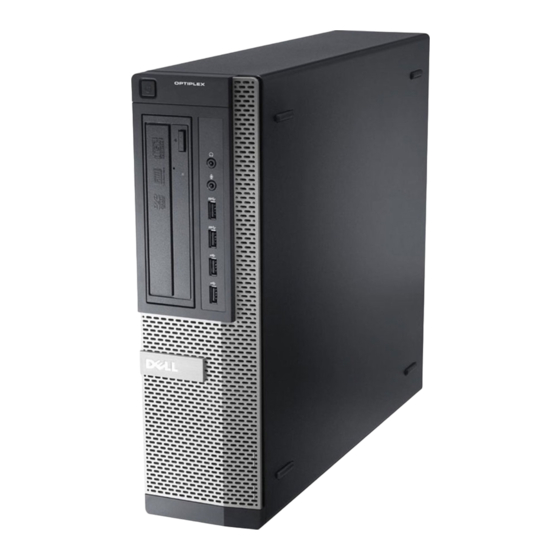

Dell OptiPlex 390 Desktop
Benutzerhandbuch
Vorschriftenmodell D07D
Vorschriftentyp D07D001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell OptiPlex 390

Inhaltszusammenfassung für Dell OptiPlex 390

  • Seite 1 Dell OptiPlex 390 Desktop Benutzerhandbuch Vorschriftenmodell D07D Vorschriftentyp D07D001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    ® Ethernet Compatibility Alliance, Inc. Andere in diesem Dokument möglicherweise verwendete Marken und Handelsnamen beziehen sich auf die entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen. 2011 — 07 Rev. A00...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen.......2 Kapitel 1: Arbeiten am Computer..............7 ..........7 Vor der Arbeit an Komponenten im Innern des Computers ....................9 Empfohlene Werkzeuge .....................9 Ausschalten des Computers .........10 Nach der Arbeit an Komponenten im Innern des Computers Kapitel 2: Abdeckung..................11 ....................11 Entfernen der Abdeckung ....................12...
  • Seite 4 ....................26 Einbauen des Speichers Kapitel 8: Gehäuseeingriffschalter............27 ................27 Entfernen des Gehäuseeingriffschalters .................28 Einbauen des Gehäuseeingriffschalters Kapitel 9: Lautsprecher................29 ..................29 Entfernen des Lautsprechers ...................30 Einbauen des Lautsprechers Kapitel 10: Kühlkörper und Prozessor............31 .............31 Entfernen des Kühlkörpers und des Prozessors ..............33 Einbauen des Kühlkörpers und des Prozessors Kapitel 11: Knopfzellenbatterie..............35 ..................35 Entfernen der Knopfzellenbatterie...
  • Seite 5 Tastenkombinationen zeitlich abstimmen ................59 Signaltoncodes und Fehlermeldungen ........................59 Navigation ....................60 Optionen des System-Setup Kapitel 20: Beheben von Störungen............71 ........................71 Diagnose-LEDs ........................79 Signaltoncodes ......................82 Fehlermeldungen Kapitel 21: Technische Daten..............93 ......................93 Technische Daten Kapitel 22: Kontaktaufnahme mit Dell............101 .....................101 Kontaktaufnahme mit Dell...

  • Seite 7: Kapitel 1: Arbeiten Am Computer

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 8 VORSICHT: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um.. Berühren Sie keine Komponenten oder Kontakte auf der Karte. Halten Sie die Karte möglichst an ihren Kanten oder dem Montageblech. Fassen Sie Komponenten wie Prozessoren grundsätzlich an den Kanten und niemals an den Kontaktstiften an. VORSICHT: Ziehen Sie beim Trennen eines Kabels vom Computer nur am Stecker oder an der Zuglasche und nicht am Kabel selbst.

  • Seite 9: Empfohlene Werkzeuge

    Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Plastikstift • Datenträger mit Programm zur Flash-BIOS-Aktualisierung Ausschalten des Computers VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten.

  • Seite 10: Nach Der Arbeit An Komponenten Im Innern Des Computers

    Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.

  • Seite 11: Kapitel 2: Abdeckung

    Abdeckung Entfernen der Abdeckung Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Ziehen Sie die Abdeckungsfreigabevorrichtung an der Computerseite hoch. Heben Sie die Abdeckung in einem Winkel von 45 Grad an und entfernen Sie sie vom Computer.

  • Seite 12: Einbauen Der Abdeckung

    Einbauen der Abdeckung Setzen Sie die Computerabdeckung auf das Gehäuse. Drücken Sie die Computerabdeckung nach unten, bis sie einrastet. Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 13: Kapitel 3: Frontverkleidung

    Frontverkleidung Entfernen der Frontverkleidung Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Hebeln Sie die Halteklammern der Frontverkleidung vom Computer weg. Drehen Sie die Verkleidung seitlich vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Verkleidung aus dem Gehäuse zu entfernen.

  • Seite 14: Einbauen Der Frontverkleidung

    Einbauen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontverkleidung in die Steckplätze auf der Gehäusevorderseite. Drehen Sie die Verkleidung in Richtung Computer, um die vier Halteklammern der Frontverkleidung einrasten zu lassen. Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 15: Kapitel 4: Karten

    Karten Entfernen der Erweiterungskarte Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Drehen Sie die Freigabelasche am Kartenrückhalteriegel nach unten. Drücken Sie den Entriegelungshebel von der PCIe x16-Karte weg, um die Sicherungslasche von der Einbuchtung in der Karte zu lösen.
  • Seite 16 Heben Sie die PCIe x1-Erweiterungskarte (falls vorhanden) hoch und aus Ihrem Anschluss und entfernen Sie sie aus dem Computer. Heben Sie die PCI-Erweiterungskarte (falls vorhanden) hoch und aus Ihrem Anschluss und entfernen Sie sie aus dem Computer. Heben Sie die PCIe x4-Erweiterungskarte (falls vorhanden) hoch und aus Ihrem Anschluss und entfernen Sie sie aus dem Computer.

  • Seite 17: Einbauen Der Erweiterungskarte

    Einbauen der Erweiterungskarte Bauen Sie die PCIe x4-Karte in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet. Bauen Sie die PCIe-Karte (gegebenenfalls) in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet. Bauen Sie die PCIe x1-Karte (gegebenenfalls) in den Anschluss auf der Systemplatine ein und drücken Sie sie herunter, bis sie sicher einrastet.

  • Seite 19: Kapitel 5: Optisches Laufwerk

    Optisches Laufwerk Entfernen des optischen Laufwerks Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Trennen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite des optischen Laufwerks.

  • Seite 20: Einbauen Des Optischen Laufwerks

    Einbauen des optischen Laufwerks Schieben Sie den Riegel des optischen Laufwerks herunter und drücken Sie das optische Laufwerk von der Vorderseite in Richtung Rückseite des Computers. Schließen Sie das Datenkabel und das Stromversorgungskabel an das optische Laufwerk an. Frontverkleidung an. Bringen Sie die Abdeckung ein.

  • Seite 21: Kapitel 6: Festplattenlaufwerk

    Festplattenlaufwerk Entfernen des Festplattenlaufwerks Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Trennen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite des Festplattenlaufwerks. Drücken Sie die Festplattenlaufwerkhalterung in Richtung der Festplatte und heben Sie sie an.
  • Seite 22 Biegen Sie die Festplattenlaufwerkhalterung und entfernen Sie das einzelne 3,5 Zoll-Festplattenlaufwerk oder zwei 2,5 Zoll- Festplattenlaufwerke aus der Halterung. Drehen Sie die Festplattenlaufwerkhalterung um und lösen Sie die Schrauben, mit denen die 2,5 Zoll-Festplatte auf der Unterseite der Halterung befestigt ist. Biegen Sie die Festplattenlaufwerkhalterung und nehmen Sie die zwei 2,5 Zoll-Festplattenlaufwerke aus der Halterung.

  • Seite 23: Einbauen Der Festplatte

    Lösen Sie die Schrauben, mit denen die 2,5 Zoll-Festplatte an der Oberseite der Festplattenlaufwerkhalterung befestigt ist. Lösen Sie die Schrauben, mit denen die 2,5 Zoll-Festplatte an der Unterseite der Festplattenlaufwerkhalterung befestigt ist. Einbauen der Festplatte Ziehen Sie die Schrauben fest, mit denen die Festplattenlaufwerkhalterung am/an den 2,5-Zoll-Festplattenlaufwerk(en) befestigt wird.

  • Seite 25: Kapitel 7: Speicher

    Speicher Entfernen des Speichers Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Lösen Sie die Speichermodul-Halteklammern an jeder Seite des Speichermoduls. Heben Sie die Speichermodule aus den Anschlüssen auf der Systemplatine.

  • Seite 26: Einbauen Des Speichers

    Einbauen des Speichers Setzen Sie die Speichermodule in die Anschlüsse auf der Systemplatine. Bauen Sie das Speichermodul in der Reihenfolge A1 > B1 > A2 > B2 ein. Drücken Sie die Speichermodule herunter, bis die Halteklammern zurückspringen, um die Module zu befestigen. Abdeckung ein.

  • Seite 27: Kapitel 8: Gehäuseeingriffschalter

    Gehäuseeingriffschalter Entfernen des Gehäuseeingriffschalters Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Trennen Sie das Kabel des Eingriffschalters von der Systemplatine. Schieben Sie den Eingriffschalter im Gehäuse nach unten und entfernen Sie ihn von der Systemplatine.

  • Seite 28: Einbauen Des Gehäuseeingriffschalters

    Einbauen des Gehäuseeingriffschalters Setzen Sie den Eingriffschalter an der Rückseite des Gehäuses ein und schieben Sie ihn im Gehäuse nach oben, um ihn zu fixieren. Schließen Sie das Kabel des Eingriffschalters an der Systemplatine an. Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 29: Kapitel 9: Lautsprecher

    Lautsprecher Entfernen des Lautsprechers Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Trennen Sie das Lautsprecherkabel von der Systemplatine. Lösen Sie das Lautsprecherkabel aus der Gehäuseklammer. Drücken Sie die Sicherungslasche des Lautsprechers herunter und schieben Sie den Lautsprecher nach oben, um ihn zu entfernen.

  • Seite 30: Einbauen Des Lautsprechers

    Einbauen des Lautsprechers Drücken Sie auf die Sicherungslasche und schieben Sie den Lautsprecher herunter, um ihn zu befestigen. Führen Sie das Lautsprecherkabel in die Klammer am Gehäuse. Schließen Sie das Lautsprecherkabel an die Systemplatine an. Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 31: Kapitel 10: Kühlkörper Und Prozessor

    Kühlkörper und Prozessor Entfernen des Kühlkörpers und des Prozessors ANMERKUNG: Der Chipsatz auf Ihrer Systemplatine hat eventuell keinen Kühlkörper, und die Systemplatine kann anders als hier abgebildet aussehen. Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung .
  • Seite 32 Heben Sie die Kühlkörperbaugruppe an und entfernen Sie sie vom Computer. Legen Sie die Baugruppe mit nach unten gerichtetem Lüfter und nach oben weisender Wärmeleitpaste hin. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach außen, um ihn von dem Rückhaltehaken zu lösen, der ihn sichert. Heben Sie die Prozessorabdeckung an.

  • Seite 33: Einbauen Des Kühlkörpers Und Des Prozessors

    Heben Sie den Prozessor an, um ihn vom Sockel zu entfernen und legen Sie ihn in eine antistatische Verpackung. Einbauen des Kühlkörpers und des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Schließen Sie die Prozessorabdeckung.

  • Seite 35: Kapitel 11: Knopfzellenbatterie

    Knopfzellenbatterie Entfernen der Knopfzellenbatterie Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Drücken Sie die Knopfzellenbatterie nach innen, damit die Batterie aus dem Sockel springen kann. Nehmen Sie die Knopfzellenbatterie aus dem Computer.

  • Seite 36: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den entsprechenden Sockel auf der Systemplatine ein. Drücken Sie die Knopfzellenbatterie herunter, bis sie sicher befestigt ist. Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 37: Kapitel 12: Betriebsschalterkabel

    Betriebsschalterkabel Entfernen des Betriebsschalterkabels Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Trennen Sie das Betriebsschalterkabel von der Systemplatine. Hebeln Sie das Betriebsschalterkabel los. Schieben Sie das Betriebsschalterkabel durch die Vorderseite aus dem Computer heraus.

  • Seite 38: Einbauen Des Betriebsschalterkabels

    Einbauen des Betriebsschalterkabels Schieben Sie das Betriebsschalterkabel durch die Vorderseite des Computers. Befestigen Sie das Betriebsschalterkabel am Gehäuse. Schließen Sie das Betriebsschalterkabel an die Systemplatine an. Frontverkleidung an. Bringen Sie die Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 39: Kapitel 13: Vorderer Temperatursensor

    Vorderer Temperatursensor Entfernen des vorderen Temperatursensors Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Trennen Sie das Kabel des Temperatursensors von der Systemplatine. Lösen Sie das Kabel des Temperatursensors aus den Gehäuseklammern.

  • Seite 40: Einbauen Des Vorderen Temperatursensors

    Hebeln Sie den Temperatursensor von der Gehäusevorderseite weg und entfernen Sie ihn. Einbauen des vorderen Temperatursensors Befestigen Sie den Temperatursensor an der Gehäusevorderseite. Führen Sie das Kabel des Temperatursensors durch die Klammern am Gehäuse. Schließen Sie das Kabel des Temperatursensors an die Systemplatine an. Frontverkleidung an.

  • Seite 41: Kapitel 14: Systemlüfter

    Systemlüfter Entfernen des Systemlüfters Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Trennen Sie das Systemlüfterkabel von der Systemplatine. Lösen Sie das Kabel des Systemlüfters aus den Gehäuseklammern. Schieben Sie die vier Gummiösen nach innen und durch die Schlitze auf der Computervorderseite.

  • Seite 42: Einbauen Des Systemlüfters

    Heben Sie den Systemlüfter aus dem Computer und entfernen Sie ihn. Hebeln Sie die vier Befestigungsschrauben hinauf und entfernen Sie sie vom Systemlüfter. Einbauen des Systemlüfters Setzen Sie den Systemlüfter in das Gehäuse ein. Schieben Sie die vier Gummiösen durch das Gehäuse und schieben Sie sie entlang der Aussparungen nach außen, um sie zu befestigen.
  • Seite 43 Führen Sie das Kabel des Systemlüfters durch die Klammern am Gehäuse. Schließen Sie das Systemlüfterkabel an die Systemplatine an. Frontverkleidung an. Bringen Sie die Abdeckung ein. Bauen Sie die Nach der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Inneren des Computers .

  • Seite 45: Kapitel 15: Eingabe/Ausgabe-Feld

    Eingabe/Ausgabe-Feld Entfernen der Eingabe/Ausgabe-Leiste Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Trennen Sie die Eingabe/Ausgabe-Leiste oder das FlyWire-Kabel von der Systemplatine. Entfernen Sie die Schraube, mit der die Eingabe/Ausgabe-Leiste am Gehäuse befestigt ist.

  • Seite 46: Einbauen Der Eingabe/Ausgabe-Leiste

    Schieben Sie die Eingabe/Ausgabe-Leiste zur Entfernung aus dem Gehäuse auf die rechte Seite des Systems. Entfernen Sie die Eingabe/Ausgabe-Leiste. Einbauen der Eingabe/Ausgabe-Leiste Setzen Sie die Eingabe/Ausgabe-Leiste in den Steckplatz auf der Vorderseite des Gehäuses. Schieben Sie die Eingabe/Ausgabe-Leiste am Gehäuse auf die linke Seite des Computers, um es zu befestigen.

  • Seite 47: Kapitel 16: Netzteil

    Netzteil Entfernen des Netzteils Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Netzteil-Temperatursensor . Entfernen Sie den Trennen Sie das 4-polige Stromversorgungskabel von der Systemplatine. Lösen Sie das 4-polige Stromversorgungskabel aus den Gehäuseklammern. Trennen Sie das 24-polige Stromversorgungskabel von der Systemplatine.
  • Seite 48 Lösen Sie das 24-polige Stromversorgungskabel aus der Gehäuseklammer. Entfernen Sie die Schrauben, mit denen das Netzteil an der Rückseite des Computers befestigt ist. Drücken Sie auf die blaue Freigabelasche neben dem Netzteil und schieben Sie das Netzteil in Richtung der Computervorderseite.

  • Seite 49: Einbauen Des Netzteils

    10. Heben Sie das Netzteil aus dem Computer heraus. Einbauen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es zur Rückseite des Computers, um es zu befestigen. Ziehen Sie die beiden Schrauben fest, um das Netzteil an der Rückseite des Computers zu befestigen.

  • Seite 51: Kapitel 17: Systemplatine

    Systemplatine Entfernen der Systemplatine Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Frontverkleidung . Entfernen Sie die Festplatte . Entfernen Sie die Erweiterungskarten . Entfernen Sie die Kühlkörper . Entfernen Sie den Trennen Sie alle angeschlossenen Kabel von der Systemplatine.
  • Seite 52 Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. 10. Schieben Sie die Systemplatine zur Vorderseite des Computers. 11. Entfernen Sie die Systemplatine aus dem Gehäuse.

  • Seite 53: Einbauen Der Systemplatine

    Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. Ziehen Sie die Schrauben fest, mit denen die Systemplatine am Gehäuse befestigt ist. Schließen Sie die Verriegelung für den Erweiterungskartensteckplatz. Schließen Sie die Kabel an die Systemplatine an.

  • Seite 55: Kapitel 18: Netzteil (Power Supply Unit, Psu) Am Temperatursensor

    Netzteil (Power Supply Unit, PSU) am Temperatursensor Entfernen des Netzteil-Temperatursensors Vor der Arbeit an Komponenten im Folgen Sie den Anweisungen unter Innern des Computers . Abdeckung . Entfernen Sie die Trennen Sie das Kabel des Temperatursensors von der Systemplatine. Lösen Sie das Kabel des Temperatursensors aus der Gehäuseklammer.

  • Seite 56: Einbauen Des Netzteil-Temperatursensors

    Hebeln Sie den Temperatursensor vom Netzteil weg und entfernen Sie ihn vom Gehäuse. Einbauen des Netzteil-Temperatursensors Befestigen Sie den Temperatursensor am Netzteil. Führen Sie das Kabel des Temperatursensors durch die Klammer am Gehäuse. Schließen Sie das Kabel des Temperatursensors an die Systemplatine an. Abdeckung ein.

  • Seite 57: Kapitel 19: System-Setup

    System-Setup System-Setup Dieser Computer bietet Ihnen die folgenden Optionen: • Aufruf des System-Setups mit <F2> • Einmaliger Zugriff auf das Startmenü durch Drücken von <F12> Drücken Sie <F2>, um das System-Setup aufzurufen und Änderungen an den benutzerdefinierbaren Einstellungen vorzunehmen. Sollten Sie Schwierigkeiten mit dem Aufruf des System-Setups über die Taste haben, drücken Sie <F2>, wenn die Lichter der Tastatur zum ersten mal blinken.

  • Seite 58: Tastenkombinationen Zeitlich Abstimmen

    dazu aufgefordert, die Tastenkombination zu verwenden (siehe Abbildung unten). Die Tastenkombination ist nicht „versteckt“. • Diagnoseoptionen – Das Startmenü enthält zwei Optionen für die Diagnose: IDE Drive Diagnostics (90/90 Hard Drive Diagnostics) und Boot to the Utility Partition (In Dienstprogrammpartition starten). Der Vorteil hierbei ist, dass Sie sich die Tastenkombinationen <Strg><Alt><D>...

  • Seite 59: Signaltoncodes Und Fehlermeldungen

    Previous attempts at booting this system have failed at checkpoint ______. For help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Frühere Versuche, das System zu starten, sind bei Prüfpunkt ______. fehlgeschlagen. Wenn Sie beim Lösen dieses Problems Hilfe brauchen, notieren Sie bitte diesen Prüfpunkt und wenden Sie sich an den technischen Support...

  • Seite 60: Optionen Des System-Setup

    Aktion Tastenkombination Einstellung ändern Pfeil-nach-links- oder Pfeil-nach-rechts- Taste Zu änderndes Feld auswählen <Eingabe> Änderung abbrechen <Esc> Standard wiederherstellen <Alt><F> oder Menüoption Load Defaults (Standards laden) Optionen des System-Setup ANMERKUNG: Je nach Computer und installierten Geräten werden die Elemente in diesem Abschnitt möglicherweise gar nicht oder anders als aufgeführt angezeigt. General (Allgemein) Systeminformationen Zeigt die folgenden Informationen an: •...
  • Seite 61 General (Allgemein) Boot Sequence Ermöglicht Ihnen die Festlegung der Reihenfolge, in der der (Startreihenfolge) Computer das Betriebssystem auf den in der Liste angegebenen Geräten zu finden versucht. • USB Storage Device (USB-Speichergerät) • CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk) • Onboard NIC (Integrierter NIC) Date/Time (Datum/ Ermöglicht Ihnen die Einstellung von Datum und Uhrzeit.
  • Seite 62 System Configuration (Systemkonfiguration) • Disabled (Deaktiviert) = Die SATA-Controller werden ausgeblendet • ATA = SATA ist für ATA-Modus konfiguriert Laufwerke Bietet Ihnen die Möglichkeit, die verschiedenen integrierten Laufwerke zu aktivieren oder zu deaktivieren: • SATA-0 • SATA-1 • SATA 2 •...
  • Seite 63 Sicherheit Zeigt den aktuellen Status ds Kennworts für das interne Internal HDD-0 Festplattenlaufwerk (HDD) des Systems an. Password (Internes Diese Option ist standardmäßig nicht aktiviert Festplattenkennwort) Strong Password Diese Option ermöglicht das Aktivieren oder Deaktivieren von (Sicheres Kennwort) sicheren Kennwörtern für das System. Password Ermöglicht die Steuerung der minimalen und maximalen Anzahl Configuration...
  • Seite 64 Sicherheit Chassis Intrusion Bietet Ihnen die Möglichkeit, die Gehäuseeingriffsfunktion zu (Gehäuseeingriff) steuern. Sie können für diese Option folgende Werte festlegen: • Enable (Aktivieren) • Disable (Deaktivieren) • On-Silent (Stumm aktiviert) – Standardmäßig aktiviert, wenn ein Gehäuseeingriff festgestellt wird. CPU XD Support Ermöglicht das Aktivieren oder Deaktivieren des Execute (CPU XD- Disable-Modus für den Prozessor.
  • Seite 65 Performance (Leistung) C States Control (C- Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen State-Steuerung) Prozessor-Ruhezustände. Diese Option ist standardmäßig deaktiviert. Hyper-Thread Ermöglicht das Aktivieren oder Deaktivieren der Hyper- Control Threading-Technologie. Diese Option ist standardmäßig aktiviert. Energieverwaltung AC Recovery Legt fest, wie das System nach einem Stromausfall reagiert, (Wiederherstellung wenn es anschließend wieder mit Strom versorgt wird.
  • Seite 66 Energieverwaltung Fan Control Override Steuert die Geschwindigkeit des Systemlüfters. Diese Option ist (Außerkraftsetzung standardmäßig deaktiviert. der Lüftersteuerung) ANMERKUNG: Wenn aktiviert, läuft der Lüfter auf Höchstgeschwindigkeit. Wake On LAN (Bei Mit dieser Option kann der Computer über ein spezielles LAN- LAN-Signal Signal aus dem Aus-Zustand hochgefahren werden.
  • Seite 67 POST Behavior (Verhalten beim Einschalt-Selbsttest) • Auto – Ermöglicht es dem Betriebssystem, diese Einstellung zu steuern (funktioniert nur, wenn das Betriebssystem Simple Boot Flag unterstützt). Diese Option ist standardmäßig auf Thorough (Gründlich) eingestellt. Unterstützung der Virtualisierung Virtualization Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) (Virtualisierung) die zusätzlichen Hardwarefunktionen der Intel®...
  • Seite 68 Image Server (Image-Server) ANMERKUNG: Dieses Feld ist nur relevant, wenn „Integrated NIC“ (Integrierter NIC) in der Gruppe „System Configuration“ (Systemkonfiguration) auf „Enable with ImageServer“ (Aktivieren mit ImageServer) festgelegt ist. ImageServer IP Legt die primäre statische IP-Adresse des ImageServers fest, (ImageServer-IP) mit dem die Client-Software kommuniziert.
  • Seite 69 Image Server (Image-Server) ANMERKUNG: Dieses Feld ist nur relevant, wenn „Integrated NIC“ (Integrierter NIC) in der Gruppe „System Configuration“ (Systemkonfiguration) auf „Enable with ImageServer“ (Aktivieren mit ImageServer) und „Client DHCP“ (Client-DHCP) auf „Static IP“ (Statische IP) festgelegt ist. Client-Subnetzmaske Gibt die Subnetzmaske des Clients an. Die Standardeinstellung ist 255.255.255.255.

  • Seite 71: Kapitel 20: Beheben Von Störungen

    Beheben von Störungen Diagnose-LEDs ANMERKUNG: Die Diagnose-LEDs dienen ausschließlich dazu, den Fortschritt bei der POST-Routine anzuzeigen. Diese LEDs zeigen nicht das Problem an, das zum Stoppen der POST-Routine geführt hat. Die Diagnose-LEDs befinden sich an der Vorderseite des Gehäuses neben dem Betriebsschalter.
  • Seite 72 • Entfernen Sie Steckerleisten und Verlängerungskabel sowie Überspannungsschutzvorrichtungen, um festzustellen, ob sich der Computer einschalten lässt. • Stellen Sie sicher, dass die verwendeten Steckerleisten mit einer Stromsteckdose verbunden und eingeschaltet sind. • Stellen Sie sicher, dass an der Steckdose Spannung anliegt, indem Sie probeweise ein anderes Gerät anschließen, beispielsweise eine Lampe.
  • Seite 73 halten Sie ihn gedrückt. Wenn die LED neben dem Schalter aufleuchtet, betrifft das Problem möglicherweise Ihre Systemplatine. • Leuchtet die LED neben dem Schalter nicht auf, trennen Sie alle Verbindungen der internen und externen Peripheriegeräte, drücken Sie den Strom- Testschalter und halten ihn gedrückt. Wenn er aufleuchtet, liegt eventuell ein Problem mit einem Peripheriegerät vor.
  • Seite 74 Betriebsschalter Problembeschreibung Möglicherweise fehlt das BIOS oder es ist beschädigt. Schritte zur Fehlerbehebung Die Computerhardware funktioniert normal, aber möglicherweise fehlt das BIOS oder es ist beschädigt. Betriebsschalter Problembeschreibung Ein möglicher Systemplatinenfehler ist aufgetreten. Schritte zur Entfernen Sie alle Peripheriegeräte-Karten von den PCI- Fehlerbehebung und PCI-E-Steckplätzen und schalten Sie den Computer erneut ein.
  • Seite 75 Betriebsschalter Problembeschreibung Möglicher Fehler bei Peripheriegeräte-Karte oder Systemplatine. Schritte zur Entfernen Sie alle Peripheriegeräte-Karten von den PCI- Fehlerbehebung und PCI-E-Steckplätzen und schalten Sie den Computer erneut ein. Wenn der Computer startet, setzen Sie eine Peripheriegeräte-Karte nach der anderen ein, bis Sie die defekte Karte gefunden haben.
  • Seite 76 Betriebsschalter Problembeschreibung Möglicherweise ist ein Fehler im Prozessor aufgetreten. Schritte zur Fehlerbehebung Setzen Sie den Prozessor wieder ein. Betriebsschalter Problembeschreibung Speichermodule werden erfasst; es ist jedoch ein Speicherfehler aufgetreten. Schritte zur • Wenn zwei oder mehr Speichermodule installiert Fehlerbehebung sind, entfernen Sie die Module und installieren Sie ein Modul erneut.
  • Seite 77 Schritte zur Fehlerbehebung Schließen Sie alle Stromversorgungs- und Datenkabel neu an. Betriebsschalter Problembeschreibung Möglicherweise ist ein USB-Fehler aufgetreten. Schritte zur Fehlerbehebung Installieren Sie alle USB-Geräte neu und überprüfen Sie alle Kabelverbindungen. Betriebsschalter Problembeschreibung Es wurden keine Speichermodule erkannt. Schritte zur •...
  • Seite 78 Problembeschreibung Speichermodule werden erkannt, es ist jedoch ein Speicherkonfigurations- oder Kompatibilitätsfehler aufgetreten. Schritte zur • Stellen Sie sicher, dass keine besonderen Fehlerbehebung Anforderungen hinsichtlich der Anordnung der Speichermodule/-anschlüsse bestehen. • Stellen Sie sicher, dass der verwendete Speicher vom Computer unterstützt wird. Betriebsschalter Problembeschreibung Möglicher Erweiterungskartenfehler.

  • Seite 79: Signaltoncodes

    Schritte zur • Löschen Sie den CMOS. Fehlerbehebung • Trennen Sie alle internen und externen Peripheriegeräte-Karten und schalten Sie den Computer erneut ein. Wenn der Computer startet, setzen Sie eine Peripheriegeräte-Karte nach der anderen ein, bis Sie die defekte Karte gefunden haben.
  • Seite 80 identifizieren. Zwischen jedem Signalton sind 300 ms und zwischen jeder Signaltönserie 3 s Pause. Jeder Ton dauert 300 ms. Nach jedem Signal und jeder Signaltonserie sollte das BIOS feststellen, ob der Benutzer den Startschalter betätigt. Wenn ja, springt das BIOS aus der Schleife und führt einen normalen Abschaltvorgang und Stromversorgung durch.
  • Seite 81 Ursache Fehler beim Slave-Interrupt-Mask-Register Code 3-2-2 Ursache Fehler beim Laden des Interrupt-Vektors Code 3-2-4 Ursache Fehler beim Testen des Tastatur-Controllers Code 3-3-1 Ursache NVRAM-Stromverlust Code 3-3-2 Ursache NVRAM-Konfiguration Code 3-3-4 Ursache Fehler beim Video-Speichertest Code 3-4-1 Ursache Fehler bei der Bildschirminitialisierung Code 3-4-2 Ursache...

  • Seite 82: Fehlermeldungen

    Ursache Unexpected interrupt in protected mode (Unerwarteter Interrupt im geschützten Modus) Code 4-3-1 Ursache Speicherfehler oberhalb der Adresse 0FFFFh Code 4-3-3 Ursache Fehler des Zeitgeber-Chipzählers 2 Code 4-3-4 Ursache Time-of-day clock stopped (Tagesuhr angehalten) Code 4-4-1 Ursache Fehler beim Testen der seriellen oder parallelen Schnittstelle Code 4-4-2 Ursache...

  • Seite 83: Attachment Failed To Respond (Angeschlossenes Gerät Reagiert Nicht)

    [nnnn] fehlgeschlagen. Falls Sie Hilfe bei der Lösung dieses Problems benötigen, notieren Sie sich diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell. Beschreibung Der Computer konnte die Startroutine in drei aufeinander folgenden Versuchen aufgrund desselben Fehlers nicht abschließen. Wenden Sie sich unter Angabe des Prüfpunkt-Codes (nnnn) an einen Dell-...

  • Seite 84: Controller Has Failed (Der Controller Hat Versagt)

    Controller has failed (Der Controller hat versagt) Beschreibung Die Festplatte oder der zugewiesene Controller ist beschädigt. Data error (Datenfehler) Beschreibung Die Daten auf dem Disketten- oder Festplattenlaufwerk können nicht gelesen werden. Führen Sie unter dem Betriebssystem Windows das Dienstprogramm chkdsk aus, um die Dateistruktur des Disketten- oder Festplattenlaufwerks zu prüfen.

  • Seite 85: General Failure (Allgemeiner Fehler)

    Gate A20-Fehler Beschreibung Ein oder mehrere Speichermodul(e) sind unter Umständen beschädigt oder falsch eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig. General failure (Allgemeiner Fehler) Beschreibung Das Betriebssystem kann den Befehl nicht ausführen. In Anschluss an diese Meldung werden meist spezifische Informationen angezeigt, beispielsweise: Printer out of paper (Druckerpapier fehlt).

  • Seite 86: Keyboard Failure (Tastaturfehler)

    Invalid configuration information - please run SETUP program (Ungültige Konfigurationsdaten - bitte SETUP-Programm aufrufen) Beschreibung Die Systemkonfigurationsdaten stimmen nicht mit der Hardwarekonfiguration überein. Ungültige Speicherkonfiguration, bitte DIMM1 bestücken Beschreibung DIMM1-Steckplatz erkennt kein Speichermodul. Das Modul sollte neu eingesetzt oder eingebaut werden. Keyboard failure (Tastaturfehler) Beschreibung Möglicherweise hat sich ein Kabel oder Anschluss gelöst, oder der Tastatur- oder Tastatur/Maus-Controller ist fehlerhaft.

  • Seite 87: Memory Size In Cmos Invalid Memory Size In Cmos Invalid (Speichergröße In Cmos Ungültig)

    Memory data line failure at address, read value expecting value (Speicherdatenleitungsfehler bei (Adresse), Ist-Wert, Soll-Wert) Beschreibung Ein Speichermodul ist unter Umständen beschädigt oder falsch eingesetzt. Bauen Sie die Speichermodule wieder ein und ersetzen Sie sie falls nötig. Memory double word logic failure at address, read value expecting value (Speicher-Doppelwortfehler bei (Adresse), Ist- Wert, Soll-Wert) Beschreibung Ein Speichermodul ist unter Umständen beschädigt oder falsch...

  • Seite 88: Memory Tests Terminated By Keystroke (Speichertests Durch Tastendruck Beendet)

    Memory tests terminated by keystroke (Speichertests durch Tastendruck beendet) Beschreibung Ein Tastendruck hat den Speichertest unterbrochen. No boot device available (Kein Startgerät verfügbar) Beschreibung Der Computer kann das Disketten- oder Festplattenlaufwerk nicht finden. No boot sector on hard-disk drive (Auf dem Festplattenlaufwerk befindet sich kein Startsektor) Beschreibung Das Systemkonfigurationsdaten im System-Setup sind eventuell falsch.

  • Seite 89: Plug-And-Play-Configuration Error (Plug-Und-Play-Konfigurationsfehler)

    Plug-and-Play-Configuration Error (Plug-und-Play- Konfigurationsfehler) Beschreibung Der Computer hat während des Versuchs, eine oder mehrere Karten zu konfigurieren, ein Problem ermittelt. Read fault (Lesefehler) Beschreibung Das Betriebssystem kann die Daten auf dem Disketten- oder Festplattenlaufwerk nicht lesen, der Computer konnte einen bestimmten Sektor auf dem Datenträger nicht ermitteln, oder der angeforderte Sektor ist defekt.

  • Seite 90: Shutdown Failure (Fehler Beim Herunterfahren)

    Beschreibung Der Tastatur-Controller ist möglicherweise defekt, oder ein Speichermodul ist möglicherweise nicht richtig befestigt. WARNUNG: Das Datenträger-Überwachungssystem (Disk Monitoring System) von Dell hat festgestellt, dass das Laufwerk [0/1] am [primären/sekundären] EIDE-Controller außerhalb der normalen Angaben betrieben wird. Es empfiehlt sich, alle Daten sofort zu sichern und das Festplattenlaufwerk zu ersetzen.

  • Seite 91: Write Fault On Selected Drive (Schreibfehler Auf Ausgewähltem Laufwerk)

    sofort Ihre Daten und wechseln die Festplatte aus. (Installationsanweisungen finden Sie unter „Hinzufügen und Entfernen von Komponenten“ für Ihren Computertyp.) Wenn nicht sofort ein Ersatzlaufwerk zur Verfügung steht und das Laufwerk nicht das einzige startfähige Laufwerk ist, rufen Sie das System-Setup auf, und ändern Sie die entsprechende Laufwerkeinstellung auf None (Keines).

  • Seite 93: Kapitel 21: Technische Daten

    Technische Daten Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start (oder Start in Windows XP) Hilfe und Support und wählen dann die Option zur Ansicht der Informationen über Ihren Computer aus. Systeminformationen System-Chipsatz Intel H61 Express-Chipsatz...
  • Seite 94 Speicher Speicher (Minimum) 1 GB Speicher (Maximum) 8 GB Video Grafiktyp: Integriert Intel HD-Grafikkarte 2000 Separat • AMD Radeon HD 6350 • AMD Radeon HD 6450 Videospeicher: Integriert Bis zu 1,7 GB gemeinsamer Videospeicher (Microsoft Windows Vista und Windows 7) Separat bis zu 1 GB Audio...
  • Seite 95 Karten PCI Express x1 Mini-Tower bis zu drei Full-Height-Karten Desktop bis zu drei Low-Profile-Karten Kompaktgehäuse bis zu einer Low-Profile-Karte PCI-Express x16 Mini-Tower bis zu einer Full-Height-Karte Desktop bis zu einer Low-Profile-Karte Kompaktgehäuse bis zu einer Low-Profile-Karte Laufwerke Extern zugänglich (5,25-Zoll-Laufwerkschächte) Mini-Tower zwei Desktop...
  • Seite 96 Externe Anschlüsse Frontblende zwei Anschlüsse für Mikrofon und Kopfhörer Netzwerkadapter ein RJ45-Anschluss USB 2.0 Frontblende: 2 Rückseite: 6 Video 15-poliger VGA-Anschluss, 19- poliger HDMI-Anschluss ANMERKUNG: Verfügbare Videoanschlüsse können sich je nach ausgewählter Grafikkarte unterscheiden. Systemplatinenanschlüsse PCI Express x1-Datenbreite (maximal) – eine PCI Express-Lane Mini-Tower, Desktop Drei 36-polige Anschlüsse...
  • Seite 97 Systemplatinenanschlüsse Elemente an der Frontblende ein 16-poliger, zwei 10-polige und ein 5- poliger Anschlüsse Prozessor ein 1155-poliger Anschluss Prozessorlüfter Mini-Tower, Desktop ein 4-poliger Anschluss Kompaktgehäuse ein 5-poliger Anschluss Jumper zum Löschen des Kennworts ein 3-poliger Anschluss Jumper für Echtzeituhr-Reset ein 3-poliger Anschluss Interner Lautsprecher ein 5-poliger Anschluss Intruder-Anschluss...
  • Seite 98 Steuerelemente und Anzeigen Weitere Informationen über Diagnoseanzeigen finden Sie im Service-Handbuch unter support.dell.com/manuals. Rückseite des Computers: Diagnoseanzeige der Grüne Anzeige – Das Netzteil ist Stromversorgung eingeschaltet und funktioniert. Das Stromkabel muss mit dem Stromanschluss (auf der Rückseite des Computers) und der Steckdose verbunden sein.
  • Seite 99 Stromversorgu Leistung Maximale Spannung Wärmeabgab ANMERKUNG: Die Wärmeabgabe wird anhand der Nennleistung der Stromversorgung bestimmt. Abmessungen Höhe Breite Tiefe Gewicht und Gewicht Mini-Tower 36,00 cm 17,50 cm 41,70 cm 8,87 kg Desktop 36,00 cm 10,20 cm 41,00 cm 7,56 kg Kompaktgehäus 29,00 cm 9,26 cm...

  • Seite 101: Kapitel 22: Kontaktaufnahme Mit Dell

    Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services möglicherweise in Ihrer Region nicht zur Verfügung. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell: Besuchen Sie support.dell.com. Wählen Sie Ihre Supportkategorie.
