Dell Vostro 3470 Einrichtungshandbuch
Vorschau ausblenden
Andere Handbücher für Vostro 3470:
- Einrichtungshandbuch (31 Seiten) ,
- Servicehandbuch (124 Seiten) ,
- Benutzerhandbuch (50 Seiten)
Verwandte Anleitungen für Dell Vostro 3470
Inhaltszusammenfassung für Dell Vostro 3470

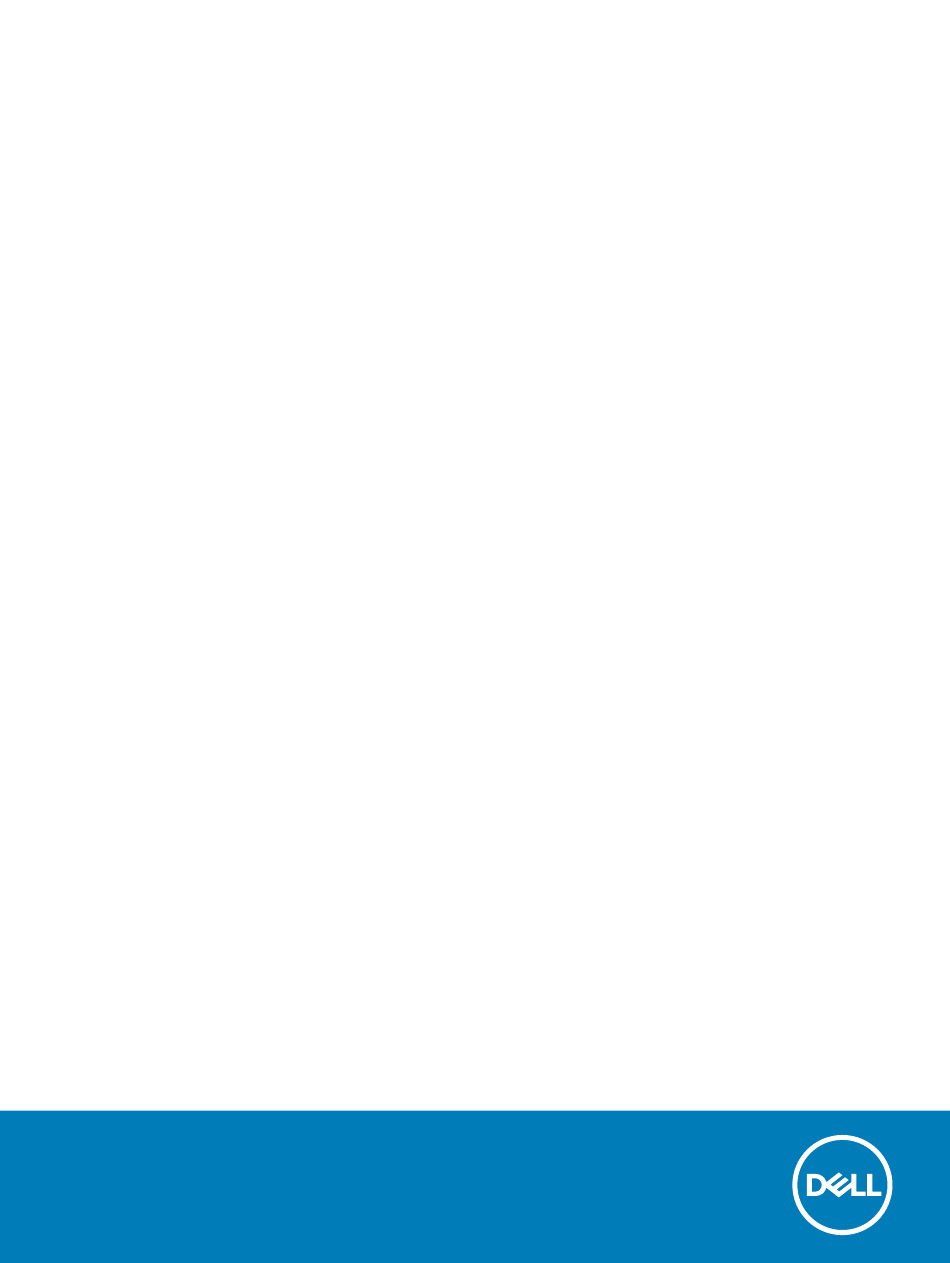

- Seite 1 Dell Vostro 3470 Handbuch zu Setup und technischen Daten Vorschriftenmodell: D13S Vorschriftentyp: D13S003...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einrichten des Computers..........................5 2 Gehäuse................................ 9 Systemvorderansicht................................. 9 Systemrückansicht................................10 3 Technische Daten............................11 Abmessungen und Gewicht............................. 11 Systeminformationen................................ 11 Prozessor................................... 12 Betriebssystem..................................12 Speicher..................................... 12 Anschlüsse und Stecker..............................13 Kommunikation..................................14 Video....................................14 Audio....................................14 Bei Lagerung..................................15 Speicherkombinationen..............................15 Netzteil....................................15 Sicherheitshardware.................................15 Einhaltung der Zulassungs- und Umweltschutzvorschriften.................. - Seite 4 Zuweisen eines System- und Setup-Kennworts....................28 Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts............28 5 Software..............................30 Unterstützte Betriebssysteme............................30 Herunterladen von -Treibern............................30 Intel-Chipsatztreiber..............................30 Serieller E/A-Treiber..............................31 USB-Treiber.................................32 Netzwerktreiber................................. 32 Realtek-Audio................................32 Serial-ATA-Treiber...............................33 6 Wie Sie Hilfe bekommen..........................34 Kontaktaufnahme mit Dell...............................34 Inhaltsverzeichnis...
-
Seite 5: Einrichten Des Computers
Einrichten des Computers Schließen Sie die Tastatur und die Maus an. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. Schließen Sie den Bildschirm an. Einrichten des Computers... - Seite 6 ANMERKUNG: Wenn Sie Ihren Computer mit einer separaten Grafikkarte bestellt haben, sind der HDMI-Anschluss und die Bildschirmanschlüsse auf der Rückseite Ihres Computers abgedeckt. Schließen Sie den Bildschirm an die separate Grafikkarte an. Schließen Sie das Stromkabel an. Drücken des Betriebsschalters. Einrichten des Computers...
- Seite 7 Befolgen Sie die Anweisungen auf dem Bildschirm, um das Windows-Setup abzuschließen: Mit einem Netzwerk verbinden. b Bei Ihrem Microsoft-Konto anmelden oder ein neues Konto erstellen. Suchen Sie Dell Apps. Einrichten des Computers...
- Seite 8 Tabelle 1. Dell Apps ausfindig machen Computer registrieren Dell Hilfe und Support SupportAssist — Computer überprüfen und aktualisieren Einrichten des Computers...
-
Seite 9: Gehäuse
Gehäuse Systemvorderansicht Betriebsschalter/Betriebsanzeige-LED Festplatten-Aktivitätsanzeige Speicherkartenleser Universeller Audio-/Mikrofonanschluss USB 3.1 Gen 1-Anschlüsse (2) Optisches Laufwerk Gehäuse... -
Seite 10: Systemrückansicht
Systemrückansicht Eingangsanschluss Line-Out-Anschluss Mikrofonanschluss VGA-Anschluss HDMI-Anschluss USB-2.0-Anschlüsse (4) Service-Tag-Nummer Erweiterungskartensteckplätze Netzanschluss-Port Diagnoseanzeige der Stromversorgung Diagnosetaste der Stromversorgung Steckplatz für Kensington-Sicherheitsschloss Netzwerkanschluss Ring für das Vorhängeschloss Gehäuse... -
Seite 11: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen über die Konfiguration Ihres Computers finden Sie im Abschnitt Help and Support (Hilfe und Support) des Windows-Betriebssystems. Wählen Sie die Option zur Anzeige von Informationen über Ihren Computer aus. -
Seite 12: Prozessor
Flash-EPROM 256 Mbit/s PCIe-Bus 100 MHz Externe Busfrequenz DMI 3.0 – 8 GT/s Prozessor ANMERKUNG: Die Prozessoranzahl stellt kein Maß für Leistung dar. Die Verfügbarkeit von Prozessoren kann je nach Region bzw. Land variieren und unterliegt Änderungen. Tabelle 4. Prozessor UMA-Grafik Intel Celeron-Prozessor G4900 der 8. -
Seite 13: Anschlüsse Und Stecker
• 8 GB DDR4, 2.400 MHz (4Gx2) • 12 GB DDR4, 2.400 MHz (8Gx1 + 4Gx1) • 16 GB DDR4, 2.400 MHz (8Gx2) • 16 GB DDR4, 2.400 MHz (16Gx1) • 24 GB DDR4, 2.400 MHz (16Gx1 + 8Gx1) • 32 GB DDR4, 2.400 MHz (16Gx2) •... -
Seite 14: Kommunikation
Kommunikation Tabelle 8. Kommunikation Netzwerkadapter Realtek RTL8111E-Gigabit-Ethernet-Controller mit 10/100/1.000 Mbit/s (RJ-45) Wireless • Intel 9462 1x1ac + Bluetooth 5.0 (802.11ac + Bluetooth 5.0, 1x1) • Intel 9560 2x2ac + Bluetooth 5.0 (802.11ac + Bluetooth 5.0, 2x2) • DW 1707 + Bluetooth 4.0 (802.11bgn + Bluetooth 4.0, 1x1) über Video Tabelle 9. -
Seite 15: Bei Lagerung
Schnittstelle • 3er-Block mit Audiobuchsen zur Unterstützung von 5.1 Surround-Sound • Lautsprecher mit hoher Klangqualität • Kombianschluss für Stereo-Headset/Mikrofon Bei Lagerung Tabelle 11. Speicherspezifikationen Bauweise Schnittstelle Kapazität Solid-State Drive (SSD) M.2-SATA (2280) SATA AHCI, bis zu 6 Gbit/s Bis zu 512 GB Festplattenlaufwerk (HDD) 2,5 und 3,5 Zoll SATA AHCI, bis zu 6 Gbit/s... -
Seite 16: Einhaltung Der Zulassungs- Und Umweltschutzvorschriften
Einhaltung der Zulassungs- und Umweltschutzvorschriften Tabelle 15. Einhaltung der Zulassungs- und Umweltschutzvorschriften Einhaltung der Zulassungs- und Umweltschutzvorschriften • Energy Star 6.1 (nur bei ausgewählten Konfigurationen verfügbar) • FCC, UL • EPEAT Silver-Registrierung (nur für ausgewählte Konfigurationen). Informationen zur länderspezifischen Registrierung und Teilnahme finden Sie unter www.epeat.net. •... -
Seite 17: System-Setup
Desktop angezeigt wird. Fahren Sie dann den Computer herunter und versuchen Sie es erneut. ANMERKUNG: Nach Anzeige des Dell-Logos können Sie auch die Taste F12 drücken und dann das BIOS-Setup auswählen. Navigationstasten Die folgende Tabelle zeigt die Navigationstasten im System-Setup. -
Seite 18: Optionen Des System-Setup
Tasten Navigation ANMERKUNG: Nur für den Standard- Grafikbrowser <Esc> Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern. Anschließend wird das System neu gestartet. <F1>... -
Seite 19: Beschreibung
Option Beschreibung Advanced Boot Mit dieser Option können Sie ROMs der Legacy-Option laden. Options • Standardmäßig ist die Option Enable Legacy Option ROMs (ROMs der Legacy-Option aktivieren) aktiviert. • Mit dieser Option können Sie ROMs der Legacy-Option laden. Standardmäßig ist die Option Enable Attempt Legacy Boot (Legacy-Startversuch aktivieren) deaktiviert. -
Seite 20: Bildschirm Optionen
Option Beschreibung Wenn der USB-Anschluss deaktiviert ist, kann das Betriebssystem kein dort angeschlossenes Gerät erkennen. • Enable USB Boot Support (USB-Startunterstützung aktivieren) (Standardeinstellung) • Enable Front USB Ports (Vordere USB-Anschlüsse aktivieren) (Standardeinstellung) • Enable Rear USB Ports (Hintere USB-Anschlüsse aktivieren) (Standardeinstellung) ANMERKUNG: USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. - Seite 21 Option Beschreibung Standardeinstellung: Not set (Nicht eingestellt) System Password Ermöglicht das Einrichten, Ändern oder Löschen des System-Kennworts. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. Standardeinstellung: Not set (Nicht eingestellt) Internal HDD-0 Ermöglicht das Einrichten, Ändern oder Löschen des Kennworts der internen Festplatte. Password ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam.
-
Seite 22: Optionen Des Bildschirms „Secure Boot" (Sicherer Start)
Option Beschreibung ANMERKUNG: Mit den Optionen „Activate“ (Aktivieren) und „Disable“ (Deaktivieren) wird die Funktion dauerhaft aktiviert oder deaktiviert. Keine weiteren Änderungen sind zulässig. Standardeinstellung: Deactivate (Ausschalten) Master Password Die Option „Enable Master Password Lockout“ (Sperrung des Masterkennworts aktivieren) ist nicht standardmäßig Lockout aktiviert. -
Seite 23: Optionen Des Bildschirms Intel Software Guard-Erweiterungen
Optionen des Bildschirms Intel Software Guard-Erweiterungen Option Beschreibung Intel SGX Enable Ermöglicht die Bereitstellung einer sicheren Umgebung für die Ausführung von Codes bzw. die Speicherung vertraulicher Informationen im Kontext des Hauptbetriebssystems. Die Optionen sind: • Deaktiviert • Enabled (Aktiviert) • Software Controlled (Softwaregesteuert) (Standardeinstellung) Enclave Memory Mit dieser Option wird die Größe der Speicherreserve von SGX-Enklaven festgelegt (SGX Enclave Reserve... -
Seite 24: Optionen Des Bildschirms „Power Management" (Energieverwaltung)
Optionen des Bildschirms „Power Management“ (Energieverwaltung) Option Beschreibung AC Recovery Ermöglicht die Aktivierung oder Deaktivierung des automatischen Einschaltens des Computers, wenn das Netzteil angeschlossen ist. • Power Off (Ausschalten, Standardeinstellung) • Einschalten • Last Power State (Letzter Energiestatus) Enable Intel Speed Diese Option wird verwendet, um die Unterstützung für Intel Speed Shift-Technologie zu aktivieren oder zu Shift Technology deaktivieren. -
Seite 25: Optionen Des Bildschirms „Post Behavior" (Verhalten Beim Post)
Option Beschreibung Standardeinstellung: die Option ist deaktiviert. Optionen des Bildschirms „POST Behavior“ (Verhalten beim POST) Option Beschreibung Numlock LED Diese Option gibt an, ob die NumLockLED bei Systemstart aktiviert werden soll. • Enable NumLock LED (NumLock-LED aktivieren): Die Option ist aktiviert. Keyboard Errors Diese Option legt fest, ob Tastaturfehler bei Systemstart gemeldet werden. -
Seite 26: Wireless-Optionen Des Bildschirms
Wireless-Optionen des Bildschirms Option Beschreibung Wireless Device Ermöglicht die Aktivierung oder Deaktivierung der internen Wireless-Geräte. Enable • WLAN/WiGig (Standardeinstellung) • Bluetooth (Standardeinstellung) Optionen für die erweiterte Konfiguration Option Beschreibung ASPM Ermöglicht das Festlegen des ASPM-Levels. • Auto (Standardeinstellung) • Deaktiviert •... -
Seite 27: Optionen Des Bildschirms „Supportassist System Resolution" (Auflösung Des Supportassist-Systems)
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. Den Computer neu starten. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 28: System- Und Setup-Kennwort
System- und Setup-Kennwort Tabelle 17. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. - Seite 29 Der Bildschirm System Security (Systemsicherheit) wird angezeigt. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wählen Sie die Option System Password (Systemkennwort) aus, ändern oder löschen Sie das vorhandene Systemkennwort und drücken Sie die Eingabetaste oder Tabulatortaste.
-
Seite 30: Software
Ubuntu Herunterladen von -Treibern Schalten Sie das/den Desktop ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Desktop ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Desktop-Modell. -
Seite 31: Serieller E/A-Treiber
Serieller E/A-Treiber Überprüfen Sie, ob die Treiber für das Touchpad, die IR-Kamera und die Tastatur installiert sind. Software... -
Seite 32: Usb-Treiber
Abbildung 1. Serieller E/A-Treiber USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. Netzwerktreiber Installieren Sie die WLAN- und Bluetooth-Treiber von der Dell Support-Website. Tabelle 19. Netzwerktreiber Vor der Installation Nach der Installation Realtek-Audio Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. -
Seite 33: Serial-Ata-Treiber
Tabelle 20. Realtek-Audio Vor der Installation Nach der Installation Serial-ATA-Treiber Installieren Sie den aktuellen Intel Rapid Storage-Treiber, um eine optimale Leistung zu gewährleisten. Die Verwendung der standardmäßigen Windows-Speichertreiber wird nicht empfohlen. Überprüfen Sie, ob die Serial-ATA-Standardtreiber auf dem Computer installiert sind. Software... -
Seite 34: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
