Einführung; Überblick; Vorderseite; Oberseite - Pfaff expression line Gebrauchsanleitung

Einführung
Überblick
1
2
3
4
5
6
7
8
9
10
11

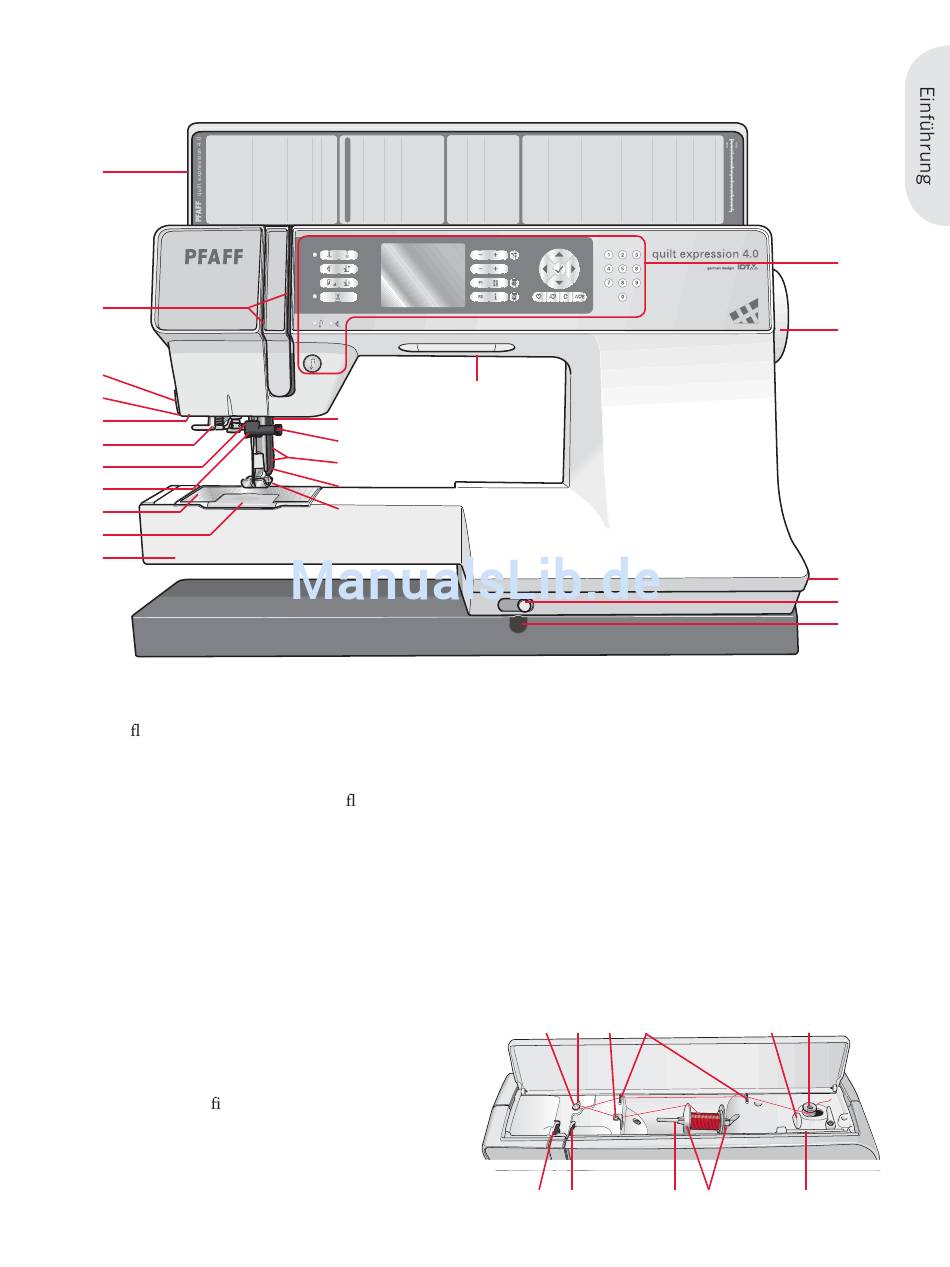

Vorderseite

1. Klappdeckel mit Stichübersicht und
knop ineal
2. Einfädelschlitze
3. Fadenschneider
4. Anschluss für Sensormatic-Knop ochfuß
5. Glühbirnen
6. Integrierter Nadeleinfädler
7. Nadelstange
8. Nadel-Fadenführung
9. Stichplatte
10. Spulenabdeckung
11. Freiarm
12. Nähfuß
13. IDT-SYSTEM
14. Nähfußstange und Nähfußhalter
15. Nadelschraube
16. Nähfußheber (3.0 und 2.0)
17. Tasten und Gra kdisplay
18. Handrad
19. Hauptschalter, Anschluss an die
Stromversorgung und Fußanlasseranschluss
20. Schieber zum Transporteurversenken
21. Busche für Kniehebel (4.0)
5
16
15
14
13
12

Oberseite

22. Fadenvorspannungsführung zum Einfädeln
und Spulen
23. Fadenführung zum Spulen
24. Fadenführung
25. Unterfadenführungen
26. Unterfadenschneider
27. Spulenstopper und spulenspindel
28. Schwenkbarer Garnrollenstift
29. Garnrollenführungsscheiben
30. Garnrollenstift
31. Oberfadenspannung
32. Fadengeber
32
22 23 24 25
31 30 29
0 0
10
20
1
30
40
50
2
17
18
19
20
21
26 27
28
1:5
