PRECAUTIONS on power supply and speaker
connections:
• DO NOT connect the speaker leads of the power cord to the
car battery; otherwise, the unit will be seriously damaged.
• Connect the black lead (ground), yellow lead (to car battery,
constant 12V), and red lead (to an accessory terminal) correctly.
• BEFORE connecting the speaker leads of the power cord to
the speakers, check the speaker wiring in your car.

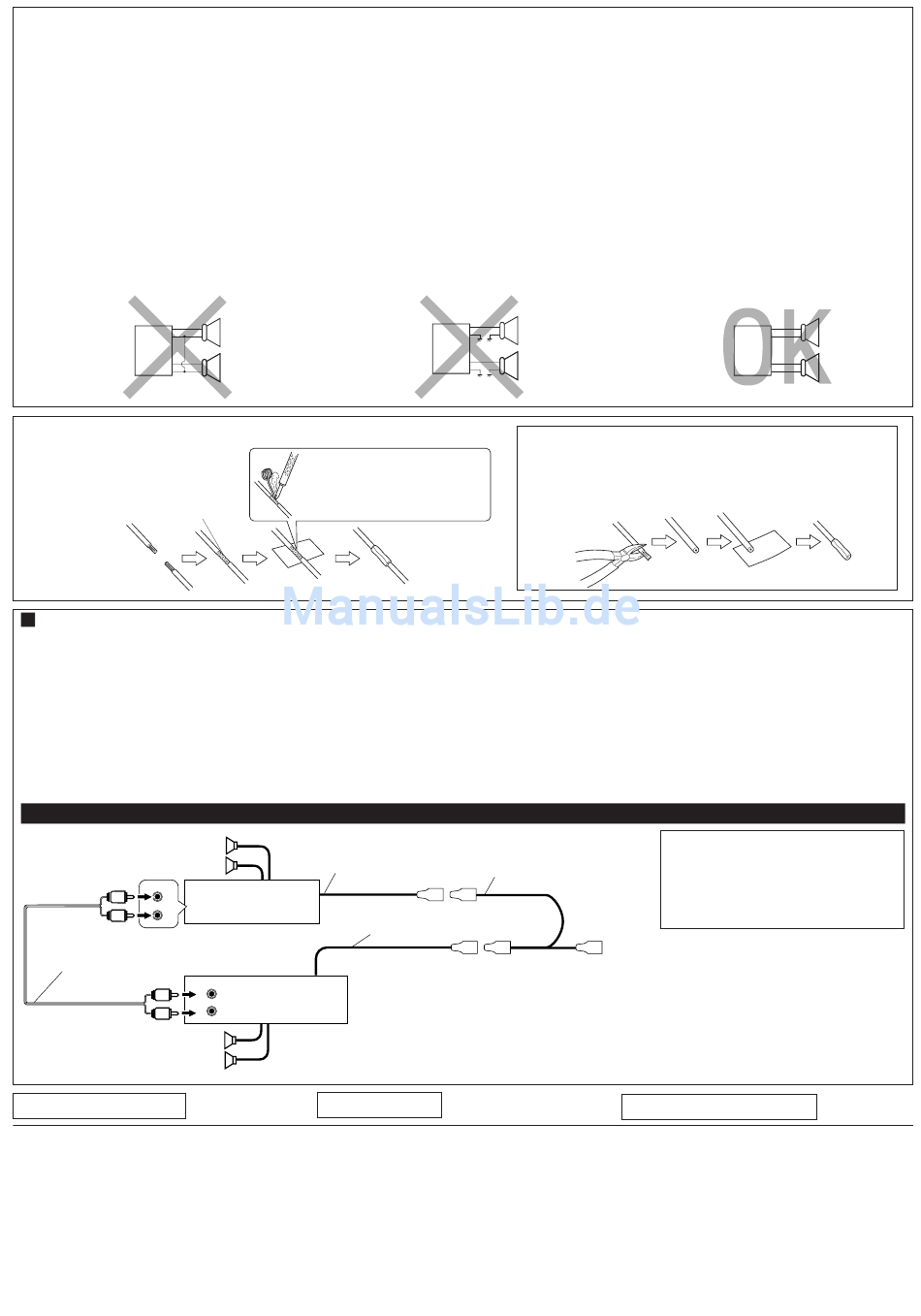

– If the speaker wiring in your car is as illustrated in Fig. 1
and Fig. 2 below, DO NOT connect the unit using that original
speaker wiring. If you do, the unit will be seriously damaged.
Redo the speaker wiring so that you can connect the unit to
the speakers as illustrated in Fig. 3.
– If the speaker wiring in your car is as illustrated in Fig. 3,
you can connect the unit using the original speaker wiring in
your car.
– If you are not sure of the speaker wiring of your car, consult
your car dealer.
+
L
-
+
R
-
Fig. 1
Connecting the leads / Anschließen der Leitungen / Raccordement des fils
Twist the core wires when connecting.
Die Kerndrähte beim Anschließen verdrehen.
Torsader les âmes des fils en les raccordant.
B
Connections Adding Other Equipment / Anschlüsse zum Hinzufügen von anderer Ausrüstung / Raccordement pour ajouter d'autres appareils
Since this unit has line-out terminals, an amplifier and other
equipment can be used to upgrade your car stereo system.
• Connect the remote lead (blue with white stripe) to the remote
lead of the other equipment so that power can be supplied
through this unit.
• For amplifier only:
– Connect this unit's line-out terminals to the amplifier's line-
in terminals.
– Disconnect the speakers from this unit, connect them
to the amplifier. Leave the speaker leads of this unit
unused. (Cover the terminals of the these unused leads
with insulating tape, as illustrated above.)
Amplifier / Verstärker / Amplificateur
Rear speakers
Hintere Lautsprecher
Haut-parleur arrière
INPUT
L
L
R
R
Signal cord (not supplied with this unit)
Einzelleitung (nicht mit diesem Gerät mitgeliefert)
Cordon de signal (non fourni avec cet appareil)
L
R
Front speakers
Vordere Lautsprecher
Haut-parleur avant
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the "–" terminals of L and R speakers grounded in common?
• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the "–" terminals of L and R speakers grounded in common?
VORSICHTSMASSREGELN beim Anschließen der
Stromversorgung und Lautsprecher:
• Die Lautsprecherleitungen des Netzkabels NICHT an der
Autobatterie anschließen, da sonst das Gerät schwer
beschädigt wird.
• Die schwarze Leitung (Erdung), die gelbe Leitung (zur
Autobatterie, konstant 12 V) und die rote Leitung (zur
Zubehöranschlußklemme) richtig anschließen.
• VOR dem Anschließen der Lautsprecherleitungen des
Netzkabels an die Lautsprecher, die Lautsprecherverdrahtung
in Ihrem Auto überprüfen.
– Ist die Lautsprecherverdrahtung wie unten in "Fig. 1" und
"Fig.2" abgebildet, das Gerät NICHT mit der
Originalverdrahtung der Lautsprecher anschließen, da sonst
das Gerät schwer beschädigt wird.
Die Lautsprecherverdrahtung erneuern, so daß Sie das Gerät
an den Lautsprechern wie in "Fig. 3" abgebildet anschließen
können.
– Ist die Lautsprecherverdrahtung in Ihrem Auto wie in "Fig.
3" abgebildet, können Sie das Gerät mit der
Originalverdrahtung der Lautsprecher in Ihrem Auto
anschließen.
– Sind Sie sich über die Lautsprecherverdrahtung in Ihrem Auto
nicht sicher, wenden Sie sich an Ihren Autohändler.
+
-
+
-
Solder the core wires to connect them
securely.
Die Kerndrähte anlöten, um sie fest
anzuschließen.
Souder les âmes desfils pour les
raccorder entre eux de façon sûre.
Da dieses Gerät Anschlußklemmen am Ausgang (line-out) hat,
können ein Verstärker und andere Ausrüstung zur Aufwertung
Ihrer Autostereoanlage verwendet werden.
• Die Fernbedienungsleitung (blau mit weißem Streifen) an der
Fernbedienungsleitung der anderen Ausrüstung anschließen,
damit sie mit Strom über das Gerät versorgt wird.
• Nur für den Verstärker:
– Die Anschlußklemmen am Ausgang (line-out) dieses Gerät
an den Anschlußklemmen des Ausgangs (line-out) des
Verstärkers anschließen.
– Die Lautsprecher von diesem Gerät abtrennen und am
Verstärker anschließen. Die Lautsprecherleitungen dieses
Geräts unbenutzt lassen. (Die Anschlußklemmen dieser
nicht verwendeten Leitungen mit Isolierband umwickeln,
siehe Abb. oben.)
Blue with white stripe
Blau mit weißem Streifen
Bleu avec bande blanche
JVC AMPLIFIER
JVC VERSTÄRKER
Remote lead
AMPLIFICATEUR JVC
Fernbedienungsleitung
Fil d'alimentation à distance
LINE OUT
L
REAR
R
KD-SX858R/S757R
FEHLERSUCHE
• Die Sicherung brennt durch.
* Sind die roten und schwarzen Leitungen richtig angeschlossen?
• Stromversorgung kann nicht eingeschaltet werden.
* Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern.
* Ist die Lautsprecherausgangsleitung kurzgeschlossen?
• Ton verzerrt.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und rechten
Lautsprecher zusammen geerdet?
• Gerät wird heiß.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und rechten
Lautsprecher zusammen geerdet?
+
+
L
-
-
+
+
R
-
-
Fig. 2
CAUTION / VORSICHT/ PRECAUTION:
• To prevent short-circuit, cover the terminals of the UNUSED leads with
insulating tape.
• Zur Vermeidung eines Kurzschlusses die Anschlußklemmen der NICHT
VERWENDETEN Leitungen mit Isolierklebeband umwickeln.
• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS
utilisés avec de la bande isolante
Y-connector (not supplied with this unit)
Y-Anschluß (nicht mitgeliefert)
Connecteur Y (non fourni avec cet appareil)
JVC AMP
NUR FÜR KD-SX858R
ONLY FOR KD-SX858R
Sie
You can connect another power
Leistungsverstärker für die vorderen
amplifier for front speakers.
Lautsprecher anschließen.
PRECAUTIONS sur l'alimentation et la
connexion des enceintes:
• NE CONNECTEZ PAS les fils d'enceintes du cordon
d'alimentation à la batterie; sinon, l'appareil serait sérieusement
endommagé.
• Connectez correctement le fil noir (a la masse), le fil jaune (a la
batterie de la voiture,12V constant) et le fil rouge (à la prise
accessoire).
• AVANT de connecter les fils d'enceintes du cordon
d'alimentation aux enceintes, vérifiez le câblage des enceintes
de votre voiture.
– Si le câblage des enceintes de votre voiture est réalisé
comme montré sur la Fig. 1 ou Fig. 2 ci-dessous, NE
CONNECTEZ PAS l'appareil en utilisant ce câblage original
d'enceintes. Si vous le faites, l'appareil sera sérieusement
endommagé.
Recommencez le câblage des enceintes de façon que vous
puissiez connecter l'appareil aux enceintes comme montré
sur la Fig. 3.
– Si le câblage des enceintes de votre voiture est comme
montré sur la Fig. 3, vous pouvez connecter l'appareil en
utilisant ce câblage original d'enceintes pour votre voiture.
– Si vous n'êtes pas sûrs du câblage d'enceintes de votre
voiture, consulter le concessionnaire de votre voiture.
+
L
-
+
R
-
Fig. 3
Comme cet appareil a des bornes de sortie de ligne, un
amplificateur et d'autres appareils peuvent être utilisés pour
améliorer votre chaîne stéréo automobile.
• Connecter le fil d'alimentation à distance (bleu avec des bandes
blanches) au fil d'alimentation à distance de l'autre appareil
de façon qu'il puisse être alimenté par cet appareil.
• Pour l'amplificateur seulement:
– Raccorder les bornes de sortie ligne de cet appareil aux bornes
d'entrée ligne de l'amplificateur.
– Déconnectez les enceintes de cet appareil et connectez-
les à l'amplificateur. Laissez les fils d'enceintes de cet
appareil inutilisés. (Recouvrir les extrémités de ces fils
inutilisés avec de la bande isolante comme montré ci-
dessus.)
CAUTION / VORSICHT / PRECAUTION:
• To prevent internal heat buildup inside this unit,
place this unit UNDER the other equipment.
• Zur Vermeidung eines Hitzestaus in diesem
Gerät, dieses Gerät UNTER die andere
Geräteansrüstung stellen.
• Pour éviter un échauffement interne de cet
appareil, placez-le SOUS l'autre appareil.
To power aerial if any
Zur Motorantenne, sofern vorhanden
Vers l'antenne automatique, s'il y en a une
Front speakers
Vordere Lautsprecher
Haut-parleur avant
SEULEMENT POUR LE KD-SX858R
Vous pouvez connecter un autre
können
einen
anderen
amplificateur de puissance pour les
enceintes avant.
EN CAS DE DIFFICULTÉS
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés correctement?
• L'appareil ne peut pas être mise sous tension.
* Le fil jaune est-elle raccordée?
• Pas de son des haut-parleurs.
* Le fil de sortie de haut-parleur est-il court-circuité?
• Le son est déformé.
* Le fil de sortie de haut-parleur est-il à la masse?
* Les bornes "–" des haut-parleurs gauche et droit sont-elles mises
ensemble à la masse?
• L'appareil devient chaud.
* Le fil de sortie de haut-parleur est-il à la masse?
* Les bornes "–" des haut-parleurs gauche et droit sont-elles mises
ensemble à la masse?
+
-
+
-
