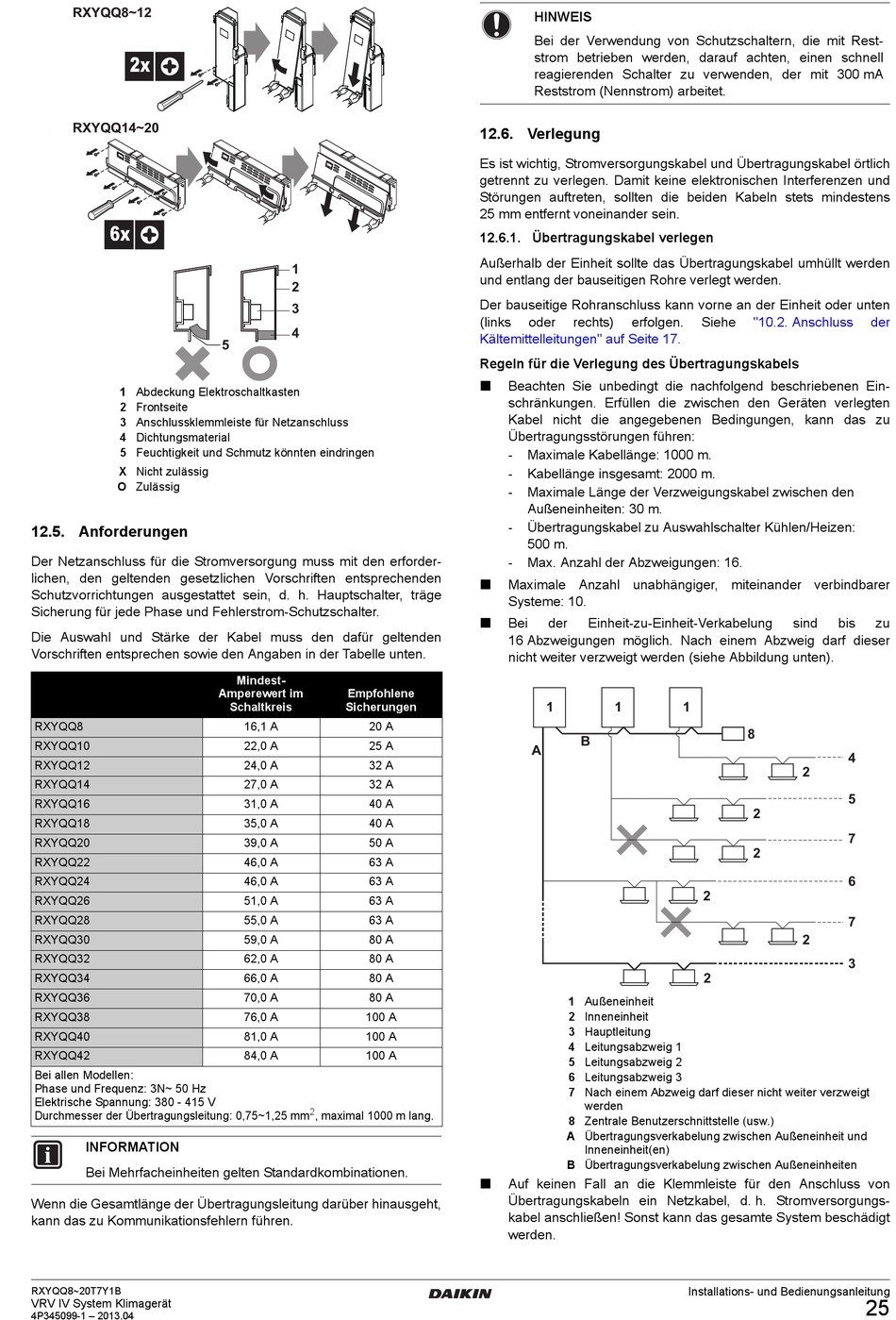

RXYQQ8~12
2x
RXYQQ14~20
6x
1 Abdeckung Elektroschaltkasten
2 Frontseite
3 Anschlussklemmleiste für Netzanschluss
4 Dichtungsmaterial
5 Feuchtigkeit und Schmutz könnten eindringen
X Nicht zulässig
O Zulässig
12.5. Anforderungen
Der Netzanschluss für die Stromversorgung muss mit den erforder-
lichen, den geltenden gesetzlichen Vorschriften entsprechenden
Schutzvorrichtungen ausgestattet sein, d. h. Hauptschalter, träge
Sicherung für jede Phase und Fehlerstrom-Schutzschalter.
Die Auswahl und Stärke der Kabel muss den dafür geltenden
Vorschriften entsprechen sowie den Angaben in der Tabelle unten.
RXYQQ8
RXYQQ10
RXYQQ12
RXYQQ14
RXYQQ16
RXYQQ18
RXYQQ20
RXYQQ22
RXYQQ24
RXYQQ26
RXYQQ28
RXYQQ30
RXYQQ32
RXYQQ34
RXYQQ36
RXYQQ38
RXYQQ40
RXYQQ42
Bei allen Modellen:
Phase und Frequenz: 3N~ 50 Hz
Elektrische Spannung: 380 - 415 V
Durchmesser der Übertragungsleitung: 0,75~1,25 mm
INFORMATION
Bei Mehrfacheinheiten gelten Standardkombinationen.
Wenn die Gesamtlänge der Übertragungsleitung darüber hinausgeht,
kann das zu Kommunikationsfehlern führen.
RXYQQ8~20T7Y1B
VRV IV System Klimagerät
4P345099-1 – 2013.04
1
2
3
4
5
Mindest-
Amperewert im
Empfohlene
Schaltkreis
Sicherungen
16,1 A
20 A
22,0 A
25 A
24,0 A
32 A
27,0 A
32 A
31,0 A
40 A
35,0 A
40 A
39,0 A
50 A
46,0 A
63 A
46,0 A
63 A
51,0 A
63 A
55,0 A
63 A
59,0 A
80 A
62,0 A
80 A
66,0 A
80 A
70,0 A
80 A
76,0 A
100 A
81,0 A
100 A
84,0 A
100 A
2
, maximal 1000 m lang.
HINWEIS
Bei der Verwendung von Schutzschaltern, die mit Rest-
strom betrieben werden, darauf achten, einen schnell
reagierenden Schalter zu verwenden, der mit 300 mA
Reststrom (Nennstrom) arbeitet.
12.6. Verlegung
Es ist wichtig, Stromversorgungskabel und Übertragungskabel örtlich
getrennt zu verlegen. Damit keine elektronischen Interferenzen und
Störungen auftreten, sollten die beiden Kabeln stets mindestens
25 mm entfernt voneinander sein.
12.6.1. Übertragungskabel verlegen
Außerhalb der Einheit sollte das Übertragungskabel umhüllt werden
und entlang der bauseitigen Rohre verlegt werden.
Der bauseitige Rohranschluss kann vorne an der Einheit oder unten
(links
oder
rechts)
erfolgen.
Kältemittelleitungen" auf Seite 17.
Regeln für die Verlegung des Übertragungskabels
Beachten Sie unbedingt die nachfolgend beschriebenen Ein-
schränkungen. Erfüllen die zwischen den Geräten verlegten
Kabel nicht die angegebenen Bedingungen, kann das zu
Übertragungsstörungen führen:
-
Maximale Kabellänge: 1000 m.
-
Kabellänge insgesamt: 2000 m.
-
Maximale Länge der Verzweigungskabel zwischen den
Außeneinheiten: 30 m.
-
Übertragungskabel zu Auswahlschalter Kühlen/Heizen:
500 m.
-
Max. Anzahl der Abzweigungen: 16.
Maximale Anzahl unabhängiger, miteinander verbindbarer
Systeme: 10.
Bei
der
Einheit-zu-Einheit-Verkabelung
16 Abzweigungen möglich. Nach einem Abzweig darf dieser
nicht weiter verzweigt werden (siehe Abbildung unten).
1
1
B
A
1 Außeneinheit
2 Inneneinheit
3 Hauptleitung
4 Leitungsabzweig 1
5 Leitungsabzweig 2
6 Leitungsabzweig 3
7 Nach einem Abzweig darf dieser nicht weiter verzweigt
werden
8 Zentrale Benutzerschnittstelle (usw.)
A Übertragungsverkabelung zwischen Außeneinheit und
Inneneinheit(en)
B Übertragungsverkabelung zwischen Außeneinheiten
Auf keinen Fall an die Klemmleiste für den Anschluss von
Übertragungskabeln ein Netzkabel, d. h. Stromversorgungs-
kabel anschließen! Sonst kann das gesamte System beschädigt
werden.
Siehe
"10.2. Anschluss
sind
bis
1
8
4
2
5
2
7
2
6
2
7
2
3
2
Installations- und Bedienungsanleitung
der
zu
25
