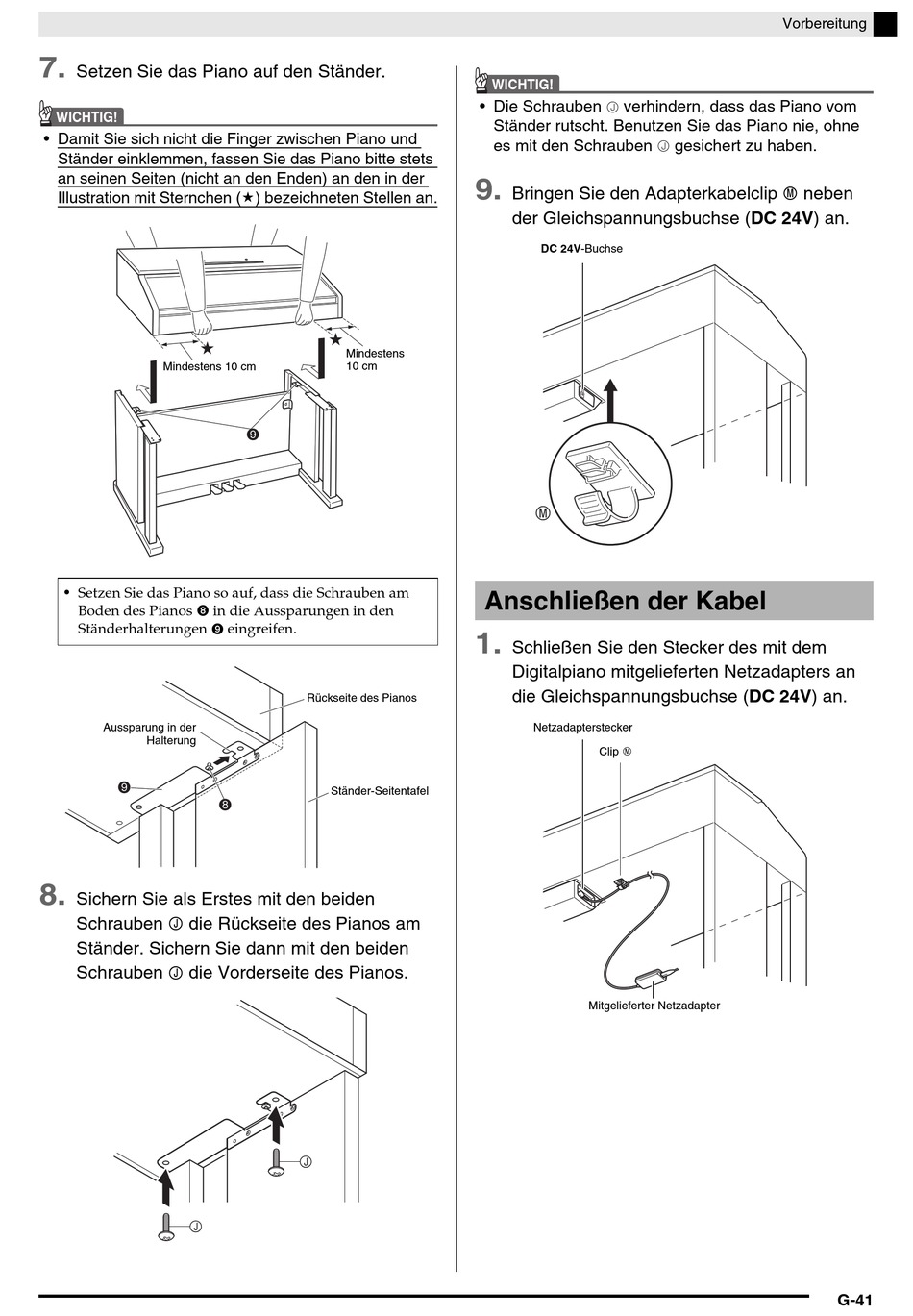

Anschließen Der Kabel - Casio celviano ap-450 Bedienungsanleitung

7.
Setzen Sie das Piano auf den Ständer.
WICHTIG!
• Damit Sie sich nicht die Finger zwischen Piano und
Ständer einklemmen, fassen Sie das Piano bitte stets
an seinen Seiten (nicht an den Enden) an den in der
Illustration mit Sternchen ( ) bezeichneten Stellen an.
Mindestens 10 cm
• Setzen Sie das Piano so auf, dass die Schrauben am
Boden des Pianos 8 in die Aussparungen in den
Ständerhalterungen 9 eingreifen.
Aussparung in der
Halterung
9
8.
Sichern Sie als Erstes mit den beiden
Schrauben J die Rückseite des Pianos am
Ständer. Sichern Sie dann mit den beiden
Schrauben J die Vorderseite des Pianos.
J
Mindestens
10 cm
9
Rückseite des Pianos
Ständer-Seitentafel
8
J
WICHTIG!
• Die Schrauben verhindern, dass das Piano vom
J
Ständer rutscht. Benutzen Sie das Piano nie, ohne
es mit den Schrauben
9.
Bringen Sie den Adapterkabelclip M neben
der Gleichspannungsbuchse (DC 24V) an.
DC 24V-Buchse
M
Anschließen der Kabel
1.
Schließen Sie den Stecker des mit dem
Digitalpiano mitgelieferten Netzadapters an
die Gleichspannungsbuchse (DC 24V) an.
Netzadapterstecker
Clip M
Mitgelieferter Netzadapter
Vorbereitung
gesichert zu haben.
J
G-41
