Megakick Revolution X4 Bedienungsanleitung Seite 2

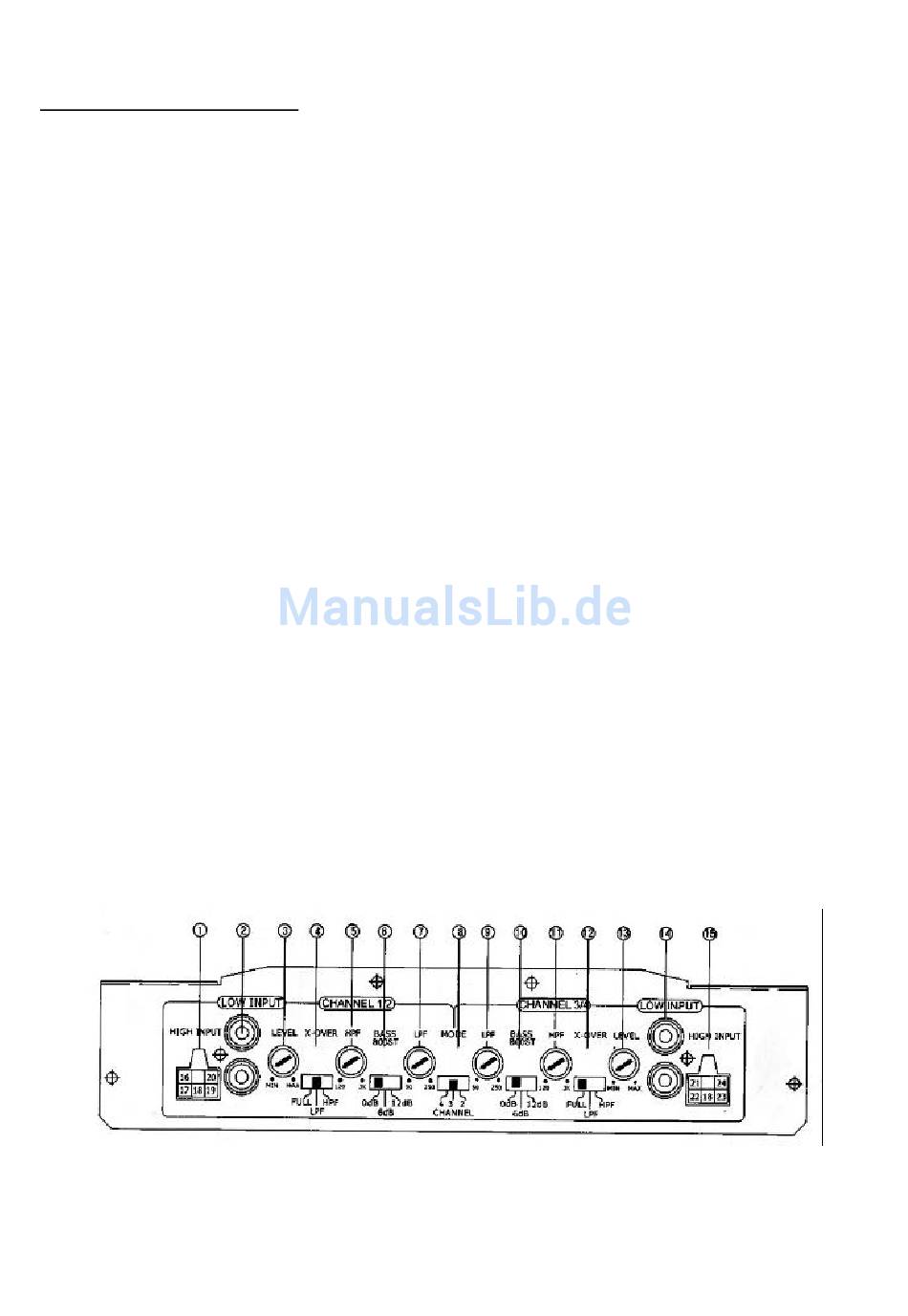

Bedienelemente und Anschlüsse
1. High Level Eingang (1/2 Kanal)
2. Low Level Eingang (1/2 Kanal)
3. Eingangslevelregler (1/2 Kanal)
4. Umschalter Linear (Full)/ Tiefpassfilter (LPF)
/Hochpassfilter (HPF) (1/2 Kanal)
5. Übergangsfrequenzregler Hochpass (1/2 Kanal)
6. Bassanhebungsschalter (1/2 Kanal)
7. Übergangsfrequenzregler Tiefpass (1/2 Kanal)
8. 2/3/4 Kanalmodusumschalter
9. Übergangsfrequenzregler Tiefpass (3/4 Kanal)
10. Bassanhebungsschalter (3/4 Kanal)
11. Übergangsfrequenzregler Hochpass (3/4 Kanal)
12. Umschalter Linear (Full)/ Tiefpassfilter (LPF)
/Hochpassfilter (HPF) (3/4 Kanal)
13. Eingangslevelregler (3/4 Kanal)
14. Low Level Eingang (3/4 Kanal)
15. High Level Eingang (3/4 Kanal)
16. High Level Eingang Stereo Hinten Rechts (-)
17. High Level Eingang Stereo Hinten Links (-)
18. High Level Eingang Masse
19. High Level Eingang Hinten Links (+)
20. High Level Eingang Hinten Rechts (+)
21. High Level Eingang Vorne Rechts (+)
22. High Level Eingang Vorne Links (+)
23. High Level Eingang Vorne Links (-)
24. High Level Eingang Vorne Rechts (-)
