Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen CarHifi-Verstärkers gratulieren!
Mit dieser Wahl haben Sie sich für ein
Produkt entschieden, welches
ansprechendes Design
und durchdachte technische Features
gekonnt vereint.
Lesen Sie bitte die folgenden Anschluss- und
Bedienhinweise sorgfältig durch und
befolgen Sie diese,
um in möglichst ungetrübten Genuss des
Gerätes
zu kommen!
Features
•
Automatische Ein/Ausschaltung über das
Autoradio
•
Einstellbare Frequenzweiche
•
Einstellbare Eingangsempfindlichkeit
•
Brückbarer 6/5/4/3/2-Kanalmodus
•
Elektronische Abschaltung bei Kurzschluss
Eingansspannungsschwankung und
Übertemperatur
•
Stummschaltung bei Störimpulsen
•
Funktionsanzeige (LED)
Sicherheitshinweise
•
Sollten Sie sich den Einbau der Endstufe nicht selbst zutrauen, nutzen Sie bitte den Service einer
Fachwerkstatt.
•
Achten Sie beim Einbau Ihrer Endstufe auf ausreichende Belüftung!
•
Um Störeinstrahlung zu vermeiden verlegen Sie bitte die Audio-Eingangskabel im Fahrzeug
•
weit entfernt von Steuerleitungen des Bordcomputers etc.
•
Bitte Sichern Sie die 12V + Leitung zur Autobatterie bitte in der Nähe der Batterie mit einer
geeigneten Sicherung ab.
Bedienungsanleitung

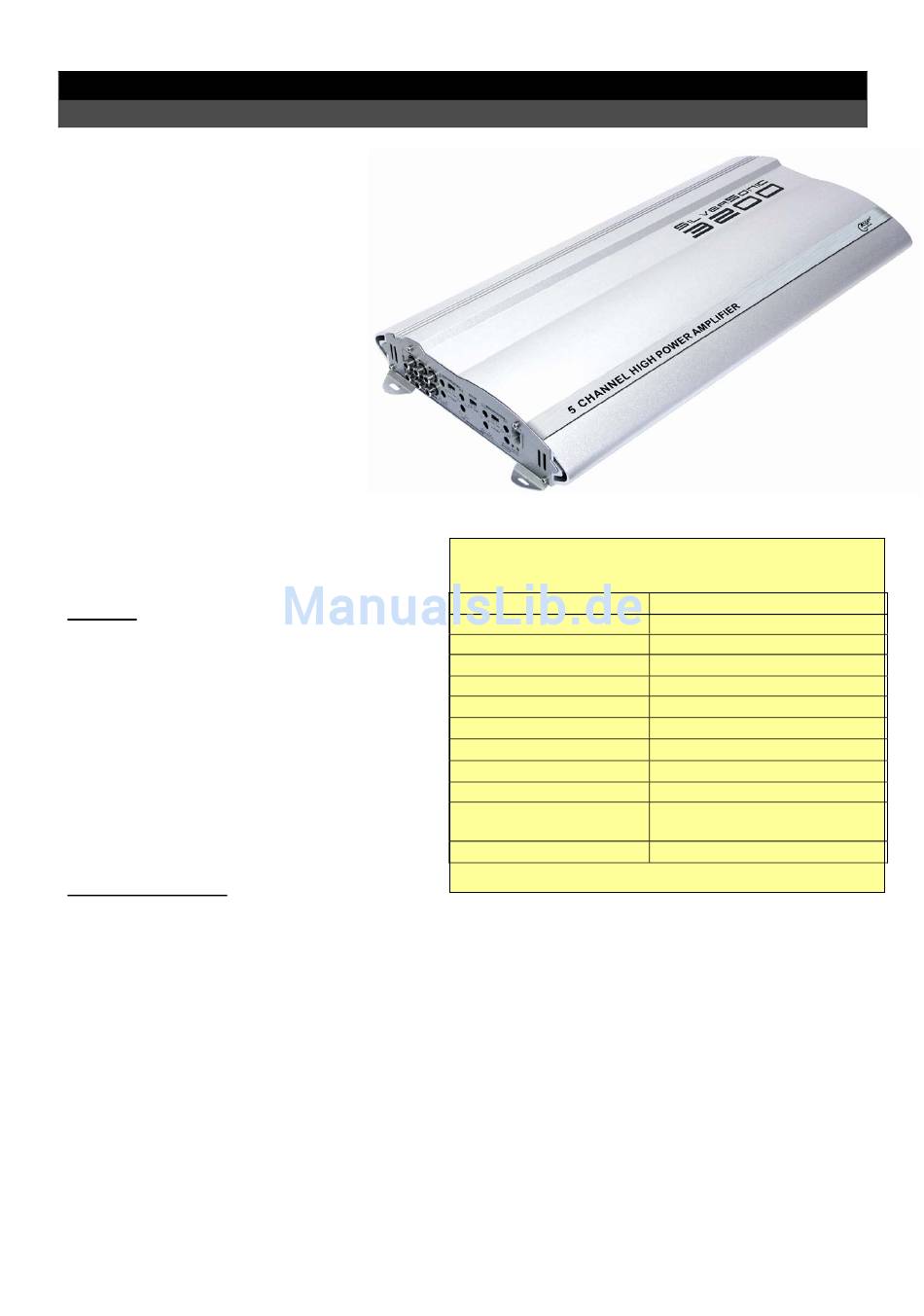

5-Kanal-Car-Amplifier „Silversonic 3200"
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Leistung max.:
Leistung RMS:
Frequenzbereich:
Rauschabstand:
Klirrfaktor:
Eingangsempfindlichkeit:
Regelbereich Bässe:
Regelbereich Höhen:
Subwooferweiche:
Anzeige:
Sicherheit:
Maße:
751-194
4x650W+1x800W
4x300W+1x360W
10-40.000Hz ± 1 dB
100dB
<0,05%
400mV – 5V
40Hz – 300Hz
80Hz – 1,2KHz
zuschaltbar
LEDs für Power + Protect
Überlast-, Kurzschluss- &
Thermosicherung
250x60x500mm
Werbung
Verwandte Anleitungen für Megakick Silversonic 3200
Inhaltszusammenfassung für Megakick Silversonic 3200
- Seite 1 751-194 Bedienungsanleitung 5-Kanal-Car-Amplifier „Silversonic 3200“ Einführung Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen CarHifi-Verstärkers gratulieren! Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint. Lesen Sie bitte die folgenden Anschluss- und Bedienhinweise sorgfältig durch und...
- Seite 2 751-194 Bedienelemente und Anschlüße 1. Niederpegel-Eingang (Cynch-Eingänge). Schließen Sie hier das Stereo-Cynchkabel vom Autoradio an. 2. Eingangslevelregler Stellen Sie die Eingangsempfindlichkeit ein. 3. Übernahmefrequenz-Einsteller (Bässe) Stellen Sie die Übernahmefrequenz des Basses ein. 4. Übernahmefrequenz-Einsteller (Höhen) Stellen Sie die Übernahmefrequenz der Höhen ein. 5.
-
Seite 3: Anschluss Der Stromversorgung
751-194 Wichtige Anschlusshinweise • Dieses Gerät kann nur an Fahrzeugsysteme angeschlossen werden die über 12 Volt Fahrzeugspannung mit Minuspol an Fahrzeugmasse (Karosserie) verfügen. • Bitte beachten Sie dass der Endstufenbetrieb bei stehendem Motor zu einer Entladung Ihrer Autobatterie führen kann! •... - Seite 4 751-194 Anschluss der Lautsprecher • Im Normalanschlussmodus (Je ein Lautsprecher an Jedem Ausgang) darf die Mindestimpedanz 4 Ohm nicht unterschreiten. • Im gebrückten Modus (die zwei Lautsprecherausgänge sind gebrückt) darf die Mindestimpedanz 4 Ohm nicht unterschreiten. • Im Subwoofermodus (Endstufe wird nur für den Basslautsprecher genutzt) darf die Mindestimpedanz 4 Ohm nicht unterschreiten.
- Seite 5 751-194 Betriebsarten des Verstärkers Anschluss der Kabelfernbedienung Schließen Sie die mitgelieferte Kabelfernbedienung mit dem dazugehörigen Kabel an den Remote (8) Anschluss der Endstufe. 3-Kanalbetrieb 5-Kanalbetrieb © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
