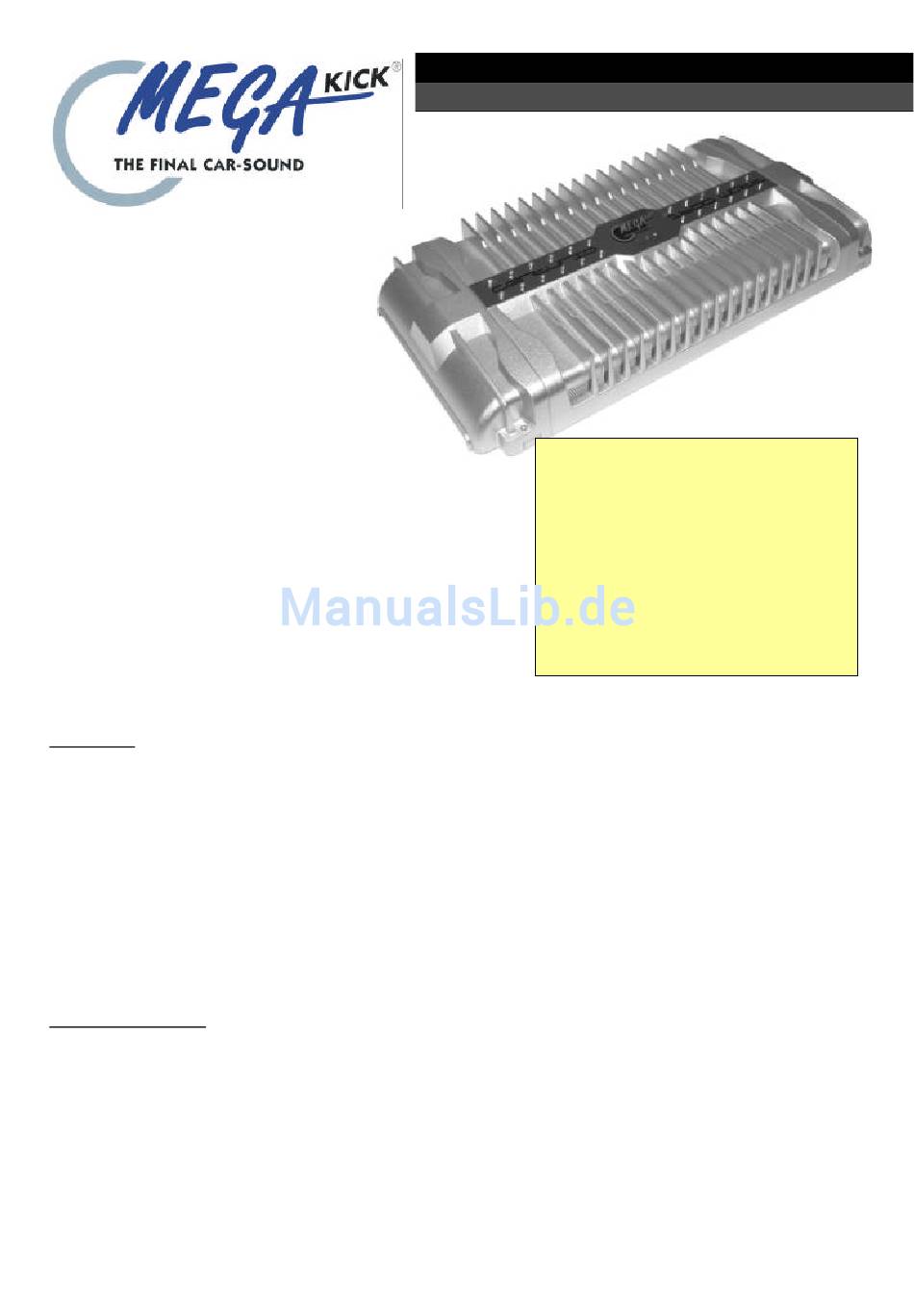

Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen CarHifi-Verstärkers gratulieren!
Mit dieser Wahl haben Sie sich für ein
Produkt entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt vereint.
Lesen Sie bitte die folgenden Anschluss- und
Bedienhinweise sorgfältig durch und befolgen Sie diese,
um in möglichst ungetrübten Genuss des Gerätes
zu kommen!
Funktionen
•
Automatische Ein/Ausschaltung über das Autoradio
•
Einstellbare Frequenzweiche
•
Schaltbarer Bassequalizer
•
Einstellbare Eingangsempfindlichkeit
•
Brückbarer4-/3/- 2-/ Kanalmodus
•
Direkter Autoradioeingang
•
Dreifacher Anschlussmodus
•
Elektronische Abschaltung bei Kurzschluss Eingansspannungsschwankung und Übertemperatur
•
Stummschaltung bei Störimpulsen
•
Funktionsanzeige (grüne LED) und Overloadanzeige (rote LED)
Sicherheitshinweise
•
Sollten Sie sich den Einbau der Endstufe nicht selbst zutrauen, nutzen Sie bitte den Service einer
Fachwerkstatt.
•
Achten Sie beim Einbau Ihrer Endstufe auf ausreichende Belüftung.

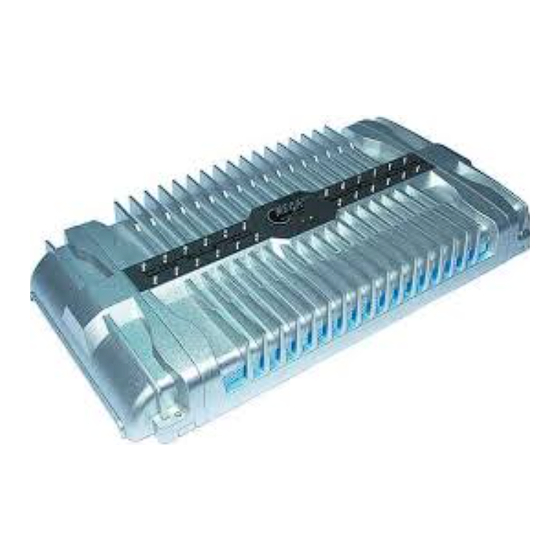

CarAmplifier Megakick Centurio 1600
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Bedienungsanleitung
Technische Daten:
Leistung max.
4x 400 Watt an 4 Ohm
Frequenzbereich
Rauschabstand
Klirrfaktor
Regelbereich Bässe
Regelbereich Höhen
Lautsprecher Ausgänge
Super Bass:
Anzeige:
LED für Power
Maße:
751-100
2x800 Watt an 4 Ohm
10-50.000Hz ±2 dB
ca. 90 dB
<0,1% (1KHz)
50-250 Hz
120-3000 Hz
2 - 16 Ohm
+6 - +12dB
LED für Overload
260x60x500 mm
