5
Montage / Mounting
5.3

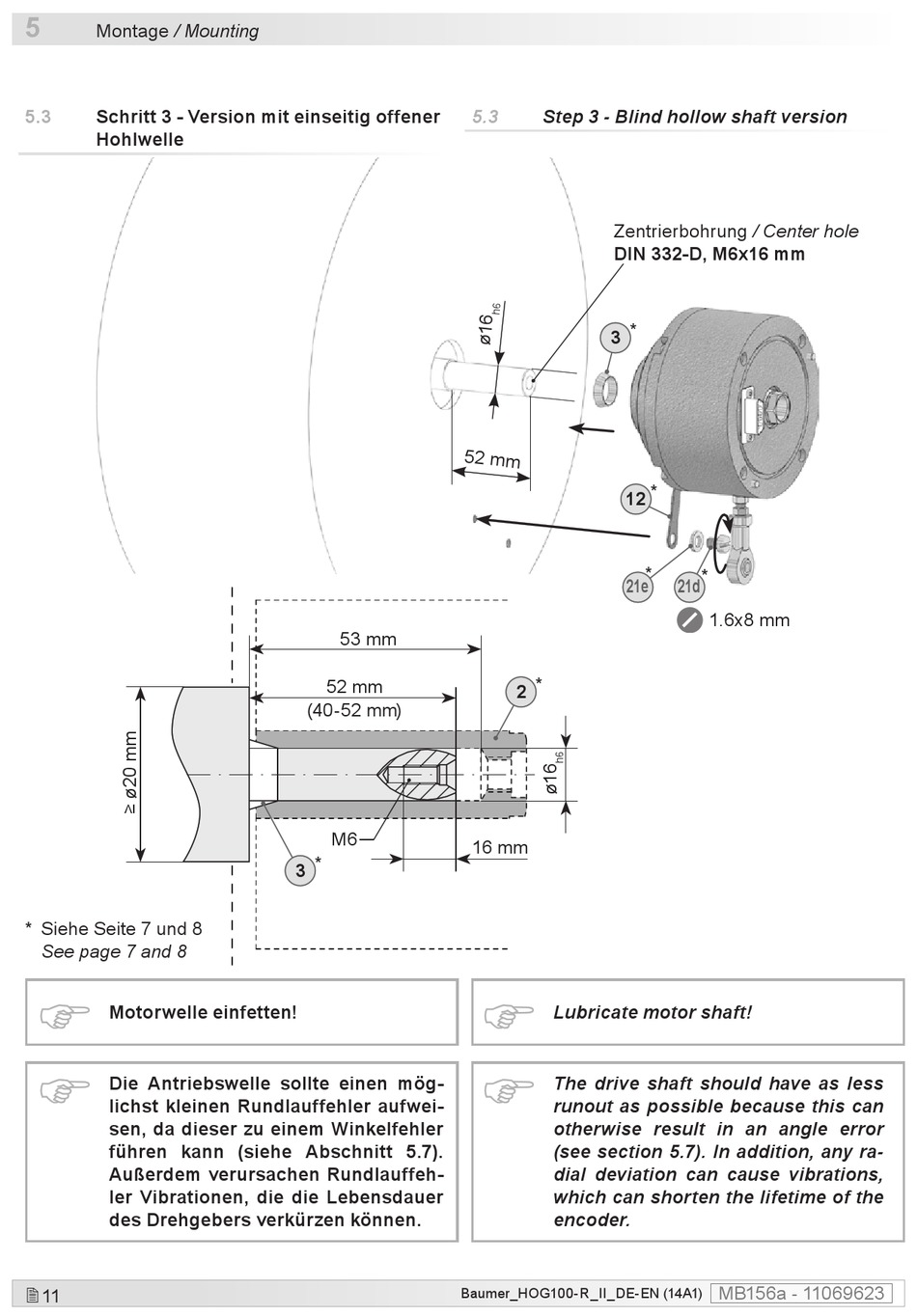

Schritt 3 - Version mit einseitig offener
Hohlwelle
* Siehe Seite 7 und 8
See page 7 and 8
Motorwelle einfetten!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann (siehe Abschnitt 5.7).
Außerdem verursachen Rundlauffeh-
ler Vibrationen, die die Lebensdauer
des Drehgebers verkürzen können.
11
53 mm
52 mm
(40-52 mm)
M6
*
3
Baumer_HOG100-R_II_DE-EN (14A1)
5.3
Step 3 - Blind hollow shaft version
Zentrierbohrung / Center hole
DIN 332-D, M6x16 mm
3 *
12 *
*
21e
*
2
16 mm
Lubricate motor shaft!
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error
(see section 5.7). In addition, any ra-
dial deviation can cause vibrations,
which can shorten the lifetime of the
encoder.
*
21d
1.6x8 mm
MB156a - 11069623
