Inhaltszusammenfassung für Dell P2016

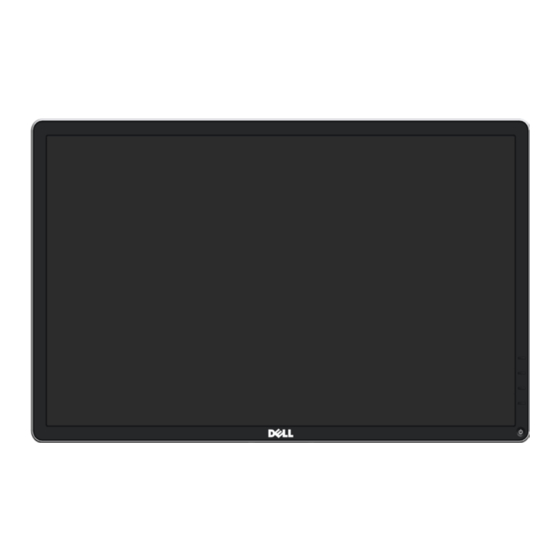

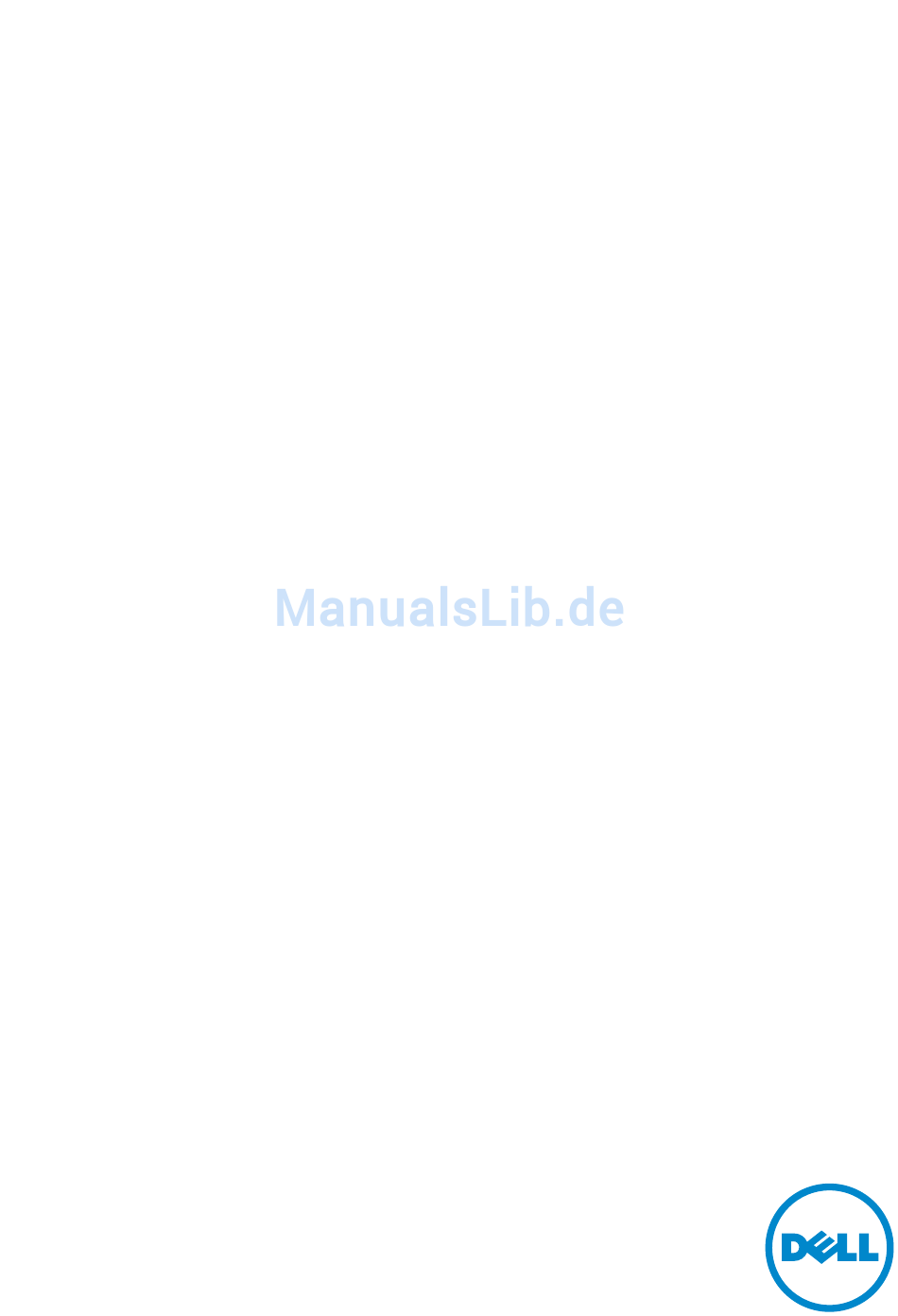

- Seite 1 Dell P2016 Monitor Bedienungsanleitung Modellnr.: P2016 Richtlinienmodell: P2016t/P2016b...
- Seite 2 Urheberrechtsgesetze sowie Gesetze zum Schutz des geistigen Eigentums geschützt. Dell™ und das Dell-Logo sind Marken der Dell Inc. in den Vereingten Staaten und/ oder anderen Hoheitsbereichen. Alle anderen hier aufgeführten Kennzeichnungen und Namen könnten Marken ihrer entsprechenden Firmen sein.
-
Seite 3: Inhaltsverzeichnis
Inhalt: Über Ihren Monitor ........5 Lieferumfang . - Seite 4 Richtlinien ......48 Dell kontaktieren....... . 48 Einstellen des Monitors .
-
Seite 5: Über Ihren Monitor
Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben; kontaktieren Sie Dell, falls etwas fehlen sollte. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar. -
Seite 6: Produktmerkmale
• On-Screen Display- (OSD) Anpassungen für eine einfache Einrichtung und Bildschirmoptimierung. • Datenträger mit Software und Dokumentation, der eine Informationsdatei (INF), eine Image Color Matching-Datei (ICM), die Dell Display Manager- Softwareapplikation und die Produktdokumentation enthält. Inklusive Dell Display Manager (auf der beim Monitor mitgelieferten CD). -
Seite 7: Teile Und Bedienelemente
Teile und Bedienelemente Vorderseite Nummer Beschreibung Funktionstasten (weitere Einzelheiten finden Sie unter Monitor bedienen) Ein-/Austaste (mit LED-Anzeige) Über Ihren Monitor... -
Seite 8: Rückseite
Für den Anschluss Ihres Computers an den Monitor mit einem VGA-Kabel. Montageschlitze HINWEIS: Bitte entfernen Sie den Kunststoffstreifen, der die Montageschlitze bedeckt, bevor Sie die Dell Soundbar befestigen. Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen. Über Ihren Monitor... -
Seite 9: Unterseite
Unterseite Nummer Beschreibung Verwendung Ständerverriegelung Befestigen Sie den Ständer mit einer M3 x 6 mm Schraube am Monitor. (Schraube wird nicht mitgeliefert). AC-Netzanschluss Für den Anschluss der Monitornetzleitung. DisplayPort-Anschluss Für den Anschluss Ihres Computers an den Monitor mit einem DisplayPort-Kabel. VGA-Port Schließen Sie Ihren Computer an das (optionale) VGA-Kabel an. -
Seite 10: Technische Daten Des Monitors
Technische Daten des Monitors Technische Daten des Flachbildschirms Bildschirmtyp Aktivmatrix - TFT-LCD Paneltyp In-Plane Switching-Typ Sichtbares Bild: Diagonal 49,40 cm (19,45 zall) aktiver Bereich: Horizontal 418,61 mm (16,48 zall) Vertikal 262,35 mm (10,33 zall) Fläche 109821,81 mm (170,22 zall Pixelabstand 0,2915 mm x 0,2915 mm Sichtwinkel: Horizontal... -
Seite 11: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Anzeigemodus Horizontale Vertikale Pixeltakt (MHz) Sync-Polarität Frequenz Frequenz (Hz) (horizontal/ (kHz) vertikal) 720 x 400 31.47 28.32 640 x 480 31.47 25.18 640 x 480 37.50 31.50 800 x 600 37.88 800 x 600 46.88 49.50 1024 x 768 48.36 1024 x 768 60.02... -
Seite 12: Physikalische Eigenschaften
Physikalische Eigenschaften Anschlusstyp • 15-poliger Mini-D-Sub, schwarzer Anschluss • DP (DisplayPort), schwarzer Anschluss Signalkabeltyp • Digital: DisplayPort, 20-polig • Analog: Abnehmbar, D-Sub, 15 Pins (nicht inklusive) Abmessungen (mit Ständer): Höhe (ausgezogen) 481 mm (18,94 zall) Höhe (zusammengeschoben) 351 mm (13,82 zall) Breite 455,20 mm (17,92 zall) Tiefe 180 mm (7,09 zall) Abmessungen (ohne Ständer):... - Seite 13 Energieverwaltungsmodi Ist eine VESA DPM-konforme Grafikkarte oder Software in/auf Ihrem PC installiert, reduziert der Monitor automatisch seinen Stromverbrauch, wenn er nicht verwendet wird. Dies wird als Energiesparmodus bezeichnet*. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf.
- Seite 14 Pinbelegungen VGA Port Pin-Nummer 15 polig Seite des angeschlossenen Signalkabels Video - rot Video - grün Video - blau Erde Selbsttest Erde - R Erde - G Erde - B Computer 5 V/3,3 V Erde - Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt Über Ihren Monitor...
- Seite 15 DisplayPort Port Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels ML_Lane 3 (n) Erde ML_Lane 3 (p) ML_Lane 2 (n) Erde ML_Lane 2 (p) ML_Lane 1 (n) Erde ML_Lane 1 (p) ML_Lane 0 (n) Erde ML_Lane 0 (p) CONFIG1 CONFIG2 AUX CH (p) Erde AUX CH (n) Hot-Plug-Erkennung...
-
Seite 16: Übertragungsgeschwindigkeit
Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt informiert Sie über die USB-Ports an der linken Seite des Monitors. Ihr Computer hat die folgenden USB-Ports: • 1 Upstream • 2 Downstream HINWEIS: Dieser Monitor arbeitet mit einer High-Speed-zertifzierten USB 2.0-Schnittstelle. Übertragungsgeschwindigkeit Datenrate Stromverbrauch High-Speed... -
Seite 17: Plug-And-Play
Es ist nicht ungewöhnlich, dass während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben. Diese sind kaum zu sehen und wirken sich nicht auf die Qualität oder Nutzbarkeit des Displays aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie unter: www.dell.com/ support/monitors. -
Seite 18: Ihren Monitor Einrichten
Ihren Monitor einrichten Ständer anbringen HINWEIS: Der Ständer ist nicht angebracht, wenn der Monitor ab Werk geliefert wird. HINWEIS: Der nachstehende Ablauf gilt für den Standardständer. Haben Sie einen anderen Ständer erworben, halten Sie sich beim Aufstellen des Ständers an seine mitgelieferte Dokumentation. - Seite 19 Stellen Sie den Monitor aufrecht hin. 1 Schieben Sie eine Hand in den Ausschnitt am unteren Polster, mit der anderen Hand halten Sie den Ständer. 2 Heben Sie den Monitor vorsichtig an; achten Sie darauf, dass er Ihnen nicht entgleitet bzw. herunterfällt. 3 Entfernen Sie die Abdeckung vom Monitor.
-
Seite 20: Ihren Monitor Anschließen
Ihren Monitor anschließen WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise. So schließen Sie Ihren Monitor an den Computer an: 1 Schalten Sie Ihren Computer aus. 2 Verbinden Sie die DisplayPort/ VGA-/USB-Kabel vom Monitor mit dem Computer. -
Seite 21: Kabel Organisieren
Kabel organisieren Nachdem Sie alle erforderlichen Kabel an Monitor und Computer angeschlossen haben, (für Kabelanschlüsse siehe Ihren Monitor anschließen) verlegen Sie alle Kabel so, wie oben dargestellt ist. Kabelabdeckung anbringen HINWEIS: Die Kabelabdeckung ist nicht angebracht, wenn der Monitor ab Werk ausgeliefert wird. -
Seite 22: Abnehmen Des Monitorständers
Abnehmen des Monitorständers ACHTUNG: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen. HINWEIS: Der nachstehende Ablauf gilt für den Standardständer. Haben Sie einen anderen Ständer erworben, halten Sie sich beim Aufstellen des Ständers an seine mitgelieferte Dokumentation. -
Seite 23: Wandmontage (Optional)
Wandmontage (optional) HINWEIS: Bringen Sie den Monitor mit M4 x 10 mm Schrauben am Wandmontage- Bausatz an. Beachten Sie die Anweisungen, die dem VESA-kompatiblen Wandmontage-Bausatz beigelegt sind. 1 Legen Sie den Monitor auf ein weiches Tuch oder Polster auf einem stabilen, flachen Tisch. -
Seite 24: Monitor Bedienen
Monitor bedienen Einschalten des Monitors Drücken Sie auf die -Taste, um den Monitor einzuschalten. Bedienelemente an der Frontblende verwenden Verwenden Sie zum Anpassen der Eigenschalten des angezeigten Bildes die Bedientasten an der Vorderseite des Monitors. Bei Nutzung dieser Einstelltasten zeigt ein OSD bei Änderung die entsprechenden numerischen Werte der Eigenschaften an. -
Seite 25: Beschreibung
Folgende Tabelle beschreibt die Tasten an der Frontblende: Taste an der -Frontblende Beschreibung Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi. Schnelltaste: Voreinstellungsmodi Mit dieser Taste erhalten Sie direkten Zugriff auf das Menü „Eingang squelle“. Schnelltaste: Eingang squelle Verwenden Sie diese Taste zum Einblenden des Bildschirmmenüs und zum Auswählen der Menüoptionen. -
Seite 26: Bildschirmmenü (Osd) Verwenden
Bildschirmmenü (OSD) verwenden Menüsystem aufrufen HINWEIS: Jegliche Änderungen über das Bildschirmmenü werden automatisch gespeichert, wenn Sie zu einem anderen Bildschirmmenü wechseln, das Bildschirmmenü verlassen oder warten, bis das Bildschirmmenü ausgeblendet wird. 1 Drücken Sie zum Öffnen des Bildschirmmenüs und Aufrufen des Hauptmenüs die -Taste. - Seite 27 Menü und Symbol Beschreibung Untermenüs Helligkeit / Über dieses Menü aktivieren Sie die Helligkeit/Kontrast- Kontrast Einstellung. Helligkeit Die Helligkeit passt die Luminanz der Hintergrundbeleuchtung an (Minimum 0, Maximum 100). Drücken Sie zum Erhöhen der Helligkeit die -Taste. Drücken Sie zum Verringern der Helligkeit die -Taste.
- Seite 28 Menü und Symbol Beschreibung Untermenüs Auto- Die Funktion Auto-Anpassung optimiert die Anzeigeeinstellungen zur Nutzung mit Ihrer Einrichtung. Anpassung Durch die Auto-Anpassung kann sich der Monitor automatisch dem eingehende Videosignal anpassen. Nach der Auto-Anpassung können Sie Ihren Monitor über die Regler für Pixeltakt und Phase unter Anzeigeeinstellungen weiter einstellen.
- Seite 29 Menü und Symbol Beschreibung Untermenüs Eingang Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videoeingängen aus, die mit Ihren Monitor squelle verbunden sein können. Auto-Auswahl Wählen Sie mit die Option Auto-Auswahl, damit der Monitor nach verfügbaren Eingangsquellen sucht. Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden.
- Seite 30 Menü und Symbol Beschreibung Untermenüs Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus an. Eingangs Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: -farbformat RGB: Wählen Sie diese Option, wenn Ihr Monitor über das VGA-Kabel an einen Computer (oder DVD-Player) angeschlossen ist. YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt.
- Seite 31 Menü und Symbol Beschreibung Untermenüs Voreing- Bei Wahl der voreingestellten Modi können Sie aus der Liste estellter die Optionen Standard, Multimedia, Film, Spiel, Papier, Warm, Kühl oder Angepasste Farbe auswählen. Modus • Standard: Standardfarbeinstellungen. Dies ist der voreingestellte Standardmodus. • Multimedia: Ideal bei Multimedia-Applikationen. • Film: Ideal bei Filmen.
- Seite 32 Menü und Symbol Beschreibung Untermenüs Anzeige Passen Sie das Bild über die Anzeigeeinstellungen an. Seitenve Stellt das Seitenverhältnis auf 16:10 (Breitbild), 4:3 oder 5:4 ein. -rhältnis Horizontale Verschieben Sie das Bild mit nach links oder rechts. Position Minimum ist „0“ (-). Maximum ist „100“ (+). Vertikale Verschieben Sie das Bild mit den Tasten nach...
- Seite 33 Menü und Symbol Beschreibung Untermenüs Ansprechzeit Hiermit können Sie die Reaktionszeit auf Normal oder Schnell setzen. Anzeigeein Setzt die Anzeigeeinstellungen auf die werkseitigen Standards zurück. -stellungen zurücks-etzen Energie Ein-/Austaste- Ermöglicht Ihnen die Einstellung der Betriebsanzeige zum Energiesparen. System Monitorstatus Ein Bereitschaftsmodus Aus Monitor mit verbundenem...
- Seite 34 Menü und Symbol Beschreibung Untermenüs Menü Wählen Sie diese Option, um die OSD-Einstellungen anzupassen, z. B. OSD-Sprache, Dauer der Menüeinblendung auf dem Bildschirm usw. Sprache Stellen Sie die Bildschirmanzeige auf eine von acht Sprachen ein. Englisch, Spanisch, Französisch, Deutsch, Portugiesisch (Brasilianisch), Russisch, Vereinfachtes Chinesisch oder Japanisch.
- Seite 35 Menü und Symbol Beschreibung Untermenüs Anpassen Wählen Sie zwischen Voreingestellte Modi, Helligkeit/ Kontrast, Auto-Anpassung, Drehung, Eingangsquelle und Seitenverhältnis und legen diese als Schnelltaste fest. Anpassung Setzt alle Schnelltasten auf die werksseitigen Standards zurücksetzen zurück. Sonstiges Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD-Behandlung und so weiter, diese Option.
- Seite 36 Menü und Symbol Beschreibung Untermenüs DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über die Software an Ihrem Computer. Wählen Sie zum Abschalten dieser Funktion Deaktivieren. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung. LCD- Hilft bei der Reduzierung schwacher Geisterbilder.
- Seite 37 OSD-Warnmeldungen Dynamischer Kontrast Wenn die -Funktion aktiviert ist (in diesen voreingestellten Modi: Spiel oder Film), wird die manuelle Helligkeitsregelung deaktiviert. Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung: Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht für die horizontalen synchronisieren kann.
- Seite 38 Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung: Aktivieren Sie den Computer und wecken den Monitor zum Zugriff auf das Falls Sie eine andere Taste als die Ein-/Austaste drücken, erscheint je nach ausgewähltem Eingang eine der folgenden Meldungen: Falls VGA-oder DisplayPort-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint ein schwebendes Dialogfenster wie nachstehend gezeigt.
-
Seite 39: Kippen, Schwenken Und Höhenverstellung
Kippen, Schwenken und Höhenverstellung HINWEIS: Dies gilt für einen Bildschirm mit Standfuß. Halten Sie sich beim Kauf eines Alleskönner-Standfußes bitte an die Aufstellungsanweisungen des Handbuchs Ihres Alleskönner-Standfußes. Kippen, Schwenken Mit dem integrierten Standfuß können Sie den Monitor auf einen komfortablen Betrachtungswinkel einstellen. -
Seite 40: Monitor Drehen
Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation- Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten. -
Seite 41: Problemlösung
Problemlösung WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise. Selbsttest Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch: 1 Schalten Sie Computer und Monitor aus. -
Seite 42: Integrierte Diagnose
Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt. HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet. So führen Sie die integrierte Diagnose durch: 1 Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche). -
Seite 43: Allgemeine Probleme
Allgemeine Probleme Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge: Allgemeine Was Sie Korrekturvorschläge Symptome bemerken Kein Video/Betriebs-LED Kein Bild • Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist. - Seite 44 Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD- Technologie auftreten kann. • Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support- Site unter: http://www.dell.com/support/ monitors. Dauerhaft leuchtende Helle Punkte •...
- Seite 45 Sichtbare • Nehmen Sie keine Schritte zur Anzeichen von Problemlösung vor. Rauch oder • Wenden Sie sich umgehend an Dell. Funken Periodisch auftretende Monitorstörun- • Stellen Sie sicher, dass das Videokabel gen trete746. richtig und fest mit dem Monitor und dem Probleme A0A02.0001...
-
Seite 46: Produktspezifische Probleme
Produktspezifische Probleme Spezifische Was Sie Korrekturvorschläge Symptome bemerken Bild ist zu klein Bild ist zentriert, • Prüfen Sie die Seitenverhältnis-Einstellung im füllt jedoch nicht OSD Anzeigeeinstellungen. den gesamten • Setzen Sie den Monitor auf die Anzeigebereich Werkseinstellungen zurück. Die Monitoreinstellungen Das OSD-Menü • Schalten Sie den Monitor aus, ziehen das können mit den Tasten erscheint nicht auf... -
Seite 47: Usb-Probleme
USB-Probleme Spezifische Was Sie Korrekturvorschläge Symptome bemerken USB-Schnittstelle USB- • Vergewissern Sie sich, dass der Monitor funktioniert nicht Peripheriegeräte EINGESCHALTET ist. funktionieren • Trennen Sie das Upstream-Kabel zum Computer nicht ab, schließen Sie es anschließend wieder an. • Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an. -
Seite 48: Anhang
Seite. 3 Klicken Sie auf Kontakt neben dem Dropdownmenü Land. 4 Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht. 5 Wählen Sie die Art der Kontaktaufnahme mit Dell, die praktisch für Sie ist. Anhang... -
Seite 49: Einstellen Des Monitors
2 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1440 x 900 einzustellen. HINWEIS: Falls Sie die Auflösung nicht auf 1440 x 900 einstellen können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese Auflösung unterstützt. Kein Dell-Computer Unter Windows® 7 oder Windows® 8/Windows® 8.1: 1 Nur unter Windows 8 und 8.1 können Sie die Nebeneinander-Ansicht für das... -
Seite 50: Leitfaden Für Die Wartung
HINWEIS: Falls Sie die empfohlene Auflösung nicht einstellen können, wenden Sie sich bitte an den Hersteller Ihres Computers oder ziehen Sie den Kauf einer Grafikkarte in Betracht, die die Videoauflösung unterstützt. Leitfaden für die Wartung Ihren Monitor reinigen WARNUNG: Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Monitor reinigen. ...
