Verwandte Anleitungen für Dell P2421
Inhaltszusammenfassung für Dell P2421

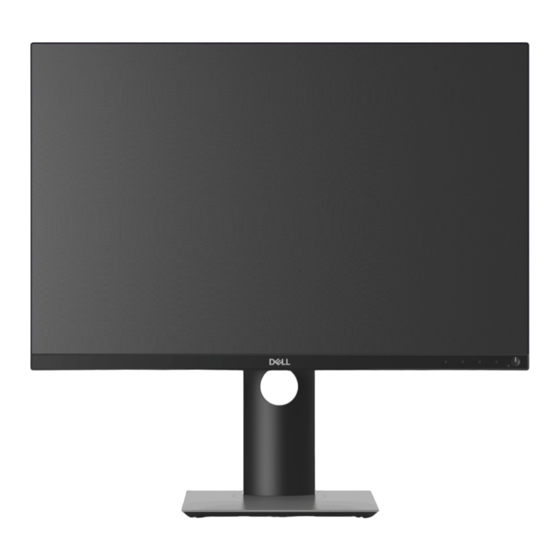

- Seite 1 Dell P2421 Monitor Benutzerhandbuch Modell: P2421 Behördliche Modellnummer: P2421b...
- Seite 2 ACHTUNG: Eine ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod. Copyright © 2020 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Warenzeichen sind Warenzeichen der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken der jeweiligen Eigentümer sein. 2020 - 05...
-
Seite 3: Inhaltsverzeichnis
Inhalt Über Ihren Monitor ......6 Lieferumfang ........6 Produktmerkmale. - Seite 4 Hinweise zur Wartung ......27 Monitor reinigen ........27 Monitor einrichten .
- Seite 5 Informationen ......71 Kontakt zu Dell ........71...
-
Seite 6: Über Ihren Monitor
Über Ihren Monitor Lieferumfang Der Monitor wird mit den in der unteren Tabelle gezeigten Artikeln geliefert. Falls ein Artikel fehlt, wenden Sie sich an den technischen Support von Dell. Weitere Informationen finden Sie unter Kontakt zu Dell. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. - Seite 7 Netzkabel (Je nach Land verschieden) DisplayPort Kabel (DisplayPort auf DisplayPort) VGA-Kabel (nur Japan) USB 3.0 Upstream Kabel (aktiviert die USB-Ports am Monitor) • Kurzanleitung • Sicherheit, Umweltschutz und Bestimmungen Über Ihren Monitor │ 7...
-
Seite 8: Produktmerkmale
Produktmerkmale Der Dell P2421 Monitor arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen: • 61,13 cm (24,1 Zoll) sichtbarer Bereich (diagonal gemessen). 1920 x 1200 (16:10) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen. -
Seite 9: Komponenten Und Bedienelemente
Komponenten und Bedienelemente Vorderseite Bedienelemente an der Vorderseite Etikett Beschreibung Funktionstasten (Weitere Informationen finden Sie unter Monitor bedienen) Ein/Aus-Taste (mit LED-Anzeige) Über Ihren Monitor │ 9... -
Seite 10: Rückseite
Stand Entriegelungstaste Löst den Ständer vom Monitor. Strichcode, Seriennummer und Nehmen Sie auf dieses Etikett Bezug, Service Tag Etikett wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Kabelführungsöffnung Bringt Ordnung durch Führung der Kabel durch die Öffnung. 10 │ Über Ihren Monitor... -
Seite 11: Seitenansicht
Seitenansicht Etikett Beschreibung Verwenden USB 3.0 Downstream Ports (2) Hier schließen Sie Ihre USB-Geräte HINWEIS: Um diese Anschlüsse zu verwenden, müssen Sie das USB- Kabel (im Lieferumfang des Monitors enthalten) mit dem USB-Upstream- Anschluss des Monitors und Ihrem Computer verbinden. Unterseite Ansicht von unten ohne Monitor-Standfuß... - Seite 12 Etikett Beschreibung Verwenden Schlitz für Sichert den Monitor mit Schloss (nicht im Sicherheitsschloss Lieferumfang enthalten). Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten). DisplayPort Verbinden Sie Ihren Computer mit dem DisplayPort Kabel (im Lieferumfang des Monitors enthalten). HDMI-Port Schließen Sie Ihren Computer mit dem HDMI- Kabel an.
-
Seite 13: Technische Daten Des Monitors
Technische Daten des Monitors Modell P2421 Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Seitenverhältnis 16:10 Sichtbares Bild Diagonale 611,3 mm (24,10 Zoll) Breite (aktiver Bereich) 518,4 mm (20,41 Zoll) Höhe (aktiver Bereich) 324,0 mm (12,76 Zoll) Gesamtbereich 167961,6 mm (260,34 Zoll... -
Seite 14: Angaben Zur Auflösung
Regulierbarkeit Höhenverstellbarer 130 mm Ständer Neigung -5° bis 21° Schwenkbar -45° bis 45° Drehung -90° bis 90° Dell Display Manager Bequeme Anordnung und andere wichtige Funktionen Kompatibilität Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) Angaben zur Auflösung Modell P2421 Horizontalfrequenzen... -
Seite 15: Unterstützte Videomodi
Unterstützte Videomodi Modell P2421 Videoanzeigefähigkeiten (VGA 480p, 480i, 576p, 576i, 720p, 1080i, 1080p & DVI & HDMI & DisplayPort Wiedergabe) Voreingestellte Anzeigemodi Anzeigemodus Horizontal- Vertikale- Pixeltakt Sync- frequenz frequenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) VESA, 720 x 400 31,5... -
Seite 16: Elektrische Daten
Japan) • Universal Serial Bus: USB, 9-polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem... - Seite 17 Abmessungen (mit Ständer) Höhe (verlängert) 500,8 mm (19,72 Zoll) Höhe (zusammengeschoben) 370,8 mm (14,60 Zoll) Breite 531,0 mm (20,91 Zoll) Tiefe 166,0 mm (6,54 Zoll) Abmessungen (ohne Ständer) Höhe 349,5 mm (13,76 Zoll) Breite 531,0 mm (20,91 Zoll) Tiefe 44,1 mm (1,73 Zoll) Ständerabmessungen Höhe (verlängert) 400,8 mm (15,78 Zoll)
-
Seite 18: Umgebungsbedingungen
Umgebungsbedingungen Modell P2421 Kompatible Standards • ENERGY STAR zertifizierter Monitor • EPEAT registriert, falls zutreffend. EPEAT Registrierung ist je nach Land unterschiedlich. Siehe www.epeat.net für Registrierungsstatus nach Land. • RoHS-konform • TCO-zertifizierte Bildschirme • Mit Ausnahme der externen Kabel sind keine bromierten Flammschutzmittel (BFR) und kein Polyvinylchlorid (PVC) (enthält keine Halogene) enthalten... -
Seite 19: Energieverwaltungsmodi
Energieverwaltungsmodi Sofern Sie eine VESA DPM™-kompatible Grafikkarte oder Software in Ihrem Computer installiert haben, kann der Monitor seinen Energieverbrauch automatisch verringern, wenn er nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Der Monitor nimmt den Betrieb automatisch wieder auf, sobald der Computer Eingaben über Tastatur, Maus oder andere Eingabegeräte erkennt. -
Seite 20: Pinbelegung
HINWEIS: Dieser Monitor erfüllt die ENERGY STAR Richtlinien. Dieses Produkt erfüllt die ENERGY STAR Richtlinien in den werkseitigen Standardeinstellungen, die über die Funktion "Zurücksetzen" im OSD-Menü wiederhergestellt werden können. Das Ändern der werkseitigen Standardeinstellungen oder das Aktivieren anderer Funktionen kann die Leistungsaufnahme erhöhen, die den von ENERGY STAR vorgegebenen Grenzwert überschreiten kann. - Seite 21 ML0 (p) AUX (p) AUX (n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR HDMI-Anschluss Seite mit 19 Stiften des Nummer angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0-...
-
Seite 22: Hot-Plug-Erkennung
Reserviert (am Gerät nicht angeschlossen) DDC CLOCK (SCL) DDC DATA (SDA) DDC/CEC-Masse +5 V-Stromversorgung HOT-PLUG-ERKENNUNG DVI-Anschluss Seite mit 24 Stiften des Nummer angeschlossenen Signalkabels TMDS RX2- TMDS RX2+ TMDS-Masse Erdfrei Erdfrei DDC-Takt DDC-Daten Erdfrei TMDS RX1- TMDS RX1+ TMDS-Masse Erdfrei Erdfrei +5 V/+3,3 V-Stromversorgung Selbsttest... - Seite 23 TMDS RX0- TMDS RX0+ TMDS-Masse Erdfrei Erdfrei TMDS-Masse TMDS-Takt + TMDS-Takt - VGA-Anschluss Seite mit 15 Stiften des Nummer angeschlossenen Signalkabels Video, rot Video, grün Video, blau Selbsttest Masse, R Masse, G Masse, B Computer 5 V / 3,3 V Masse, Sync DDC-Daten H-Sync...
-
Seite 24: Plug & Play-Unterstützung
Plug & Play-Unterstützung Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. -
Seite 25: Usb 3.0 Upstream Anschluss
USB 3.0 Upstream Anschluss Pin Nummer 9-poliger Verbinder SSTX- SSTX+ SSRX- SSRX+ USB 3.0 Downstream Anschluss Pin Nummer 9-poliger Verbinder SSRX- SSRX+ SSTX- SSTX+ Über Ihren Monitor │ 25... -
Seite 26: Usb 2.0 Downstream Anschluss
Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf www.dell.com/support/monitors. 26 │ Über Ihren Monitor... -
Seite 27: Hinweise Zur Wartung
Hinweise zur Wartung Monitor reinigen VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen. Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise: •... -
Seite 28: Monitor Einrichten
Monitor einrichten Ständer anbringen HINWEIS: Der Ständer wird im Werk bei der Auslieferung nicht montiert. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden. - Seite 29 5. Setzen Sie den Schraubring nach dem Festziehen der Schraube flach in die Aussparung ein. 6. Heben Sie die Abdeckung wie gezeigt hoch, um auf den VESA Bereich für das Zusammensetzen des Ständers zuzugreifen. Monitor einrichten │ 29...
- Seite 30 7. Befestigen Sie den Ständer am Monitor. a. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein. b. Drücken Sie den Ständer an, bis er einrastet. 8. Stellen Sie den Monitor aufrecht. HINWEIS: Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden.
-
Seite 31: Monitor Anschließen
ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln zusammenarbeiten. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller. -
Seite 32: Displayport (Displayport Auf Displayport) Kabel Anschließen
DisplayPort (DisplayPort auf DisplayPort) Kabel anschließen HDMI-Kabel anschließen (optional) VGA-Kabel anschließen (optional) 32 │ Monitor einrichten... -
Seite 33: Dvi-Kabel Anschließen (Optional)
DVI-Kabel anschließen (optional) USB 3.0-Kabel anschließen Nachdem Sie VGA/DisplayPort/HDMI/DVI-Kabel angeschlossen haben, führen Sie zum Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des USB 3.0-Kabels an den Computer aus: 1. Schließen Sie das USB 3.0-Upstream-Kabel (mitgeliefert) an den Upstream- Port des Monitors und an einen passenden USB 3.0-Port Ihres Computers an. -
Seite 34: Ihre Kabel Verlegen
Ihre Kabel verlegen Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht. Entfernen des Monitorständers HINWEIS: Damit der LCD Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird. -
Seite 35: Vesa Wandmontageset (Optional)
So nehmen Sie den Ständer ab: 1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen. 2. Halten Sie die Ständerfreigabetaste gedrückt. 3. Heben Sie den Ständer vom Monitor ab. VESA Wandmontageset (optional) (Schraubenabmessung: M4 x 10 mm). Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. -
Seite 36: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten. Bedienfeldtasten verwenden Mit den Steuerungstasten an der Vorderseite des Monitors können Sie Einstellungen anpassen. Die folgende Tabelle beschreibt die Tasten an der Vorderseite: Bedienfeldtaste Beschreibung Wählen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi. -
Seite 37: Bedienfeldtaste
Verwenden Sie die MENÜ Taste, um die Bildschirmanzeige (OSD) aufzurufen. Siehe Menü Zugriff auf das Menüsystem. Verwenden Sie diese Taste, um das OSD- Hauptmenü zu verlassen. Beenden Verwenden Sie die Ein/Aus-Taste, um den Monitor Ein und Aus zu schalten. Ein/Aus Die weiße LED-Anzeigediode zeigt an, dass (mit der Monitor Ein geschaltet und voll... -
Seite 38: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)
Mit der Zurück-Taste gelangen Sie zum vorherigen Menü zurück. Zurück Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) Zugriff auf das Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. - Seite 39 3. Einmal auf die oder oder Taste drücken, um die markierte Option zu aktivieren. HINWEIS: Die angezeigten Richtungstasten (und die OK-Taste) können je nach dem von Ihnen gewählten Menü unterschiedlich sein. Verwenden Sie die verfügbaren Tasten, um Ihre Auswahl zu treffen. 4.
- Seite 40 Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind. Auf die Taste drücken, um den Kontrast zu verstärken, und auf die Taste drücken, um den Kontrast abzuschwächen (min. 0 / max. 100). Mit der Kontrast Funktion wird der Grad des Unterschiedes zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.
- Seite 41 Eingabe- Verwenden Sie das Eingabe-Quelle Menü, um Quelle zwischen verschiedenen Videosignalen auszuwählen, die eventuell an Ihrem Monitor angeschlossen sind. Den VGA-Eingang wählen Sie, wenn Sie die VGA- Verbindung nutzen. Drücken Sie auf die Taste, um die Auswahl zu bestätigen. DVI-D Den Eingang DVI-D wählen Sie, wenn Sie die DVI-D- Verbindung nutzen.
- Seite 42 Farbe Mit Farbe stellen Sie den Farbeneinstell-Modus ein. Vorein- Ermöglicht Ihnen die Auswahl aus einer Liste gestellte voreingestellter Farbmodi. Modi • Standard: Lädt die Standard-Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • ComfortView: Verringert den Anteil des vom Bildschirm abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen.
- Seite 43 Vorein- ACHTUNG: Die möglichen Langzeiteffekte gestellte von blauem Licht des Monitors könnten zu Modi Verletzungen führen, z.B. digitale Überanstrengung der Augen, Übermüdung der Augen und Schädigung der Augen. Die Nutzung des Monitors über einen längeren Zeitraum könnte auch zu Schmerzen an Körperteilen wie z.B.
- Seite 44 Vorein- • Kühl: Stellt Farben bei höheren Farbtemperaturen gestellte dar. Der Bildschirm erscheint wegen eines blauen Modi Farbtons kühler. • Benutzerfarbe: Zum manuellen Einstellen der Farbeinstellungen. Verwenden Sie die Pfeiltasten, um die drei Farbwerte (R, G, B) einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen.
- Seite 45 Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Verwenden Sie oder , um den Farbton von '0' bis '100' einzustellen. HINWEIS: Die Farbtoneinstellung ist nur bei Auswahl des voreingestellten Modus Film oder Spiel möglich.
- Seite 46 Display Mit dem Display Menü wird das Bild eingestellt. Längen-/ Stellen Sie das Seitenverhältnis auf Breite 16:10, 4:3 Seitenver- oder 5:4 ein. hältnis Horizontale Mit den Tasten oder können Sie das Bild nach Position links und rechts verschieben (min. 0 / max. 100). Vertikale Mit den Tasten oder...
- Seite 47 Schärfe Mit dieser Funktion können Sie die Bilddarstellung schärfer oder weicher einstellen. Mit den Tasten oder können Sie die Bildschärfe im Bereich '0' bis '100' anpassen. Pixeluhr Mit den Einstellungen Phase und Pixeluhr können Sie die Bilddarstellung Ihres Monitors nach Geschmack fein abstimmen.
- Seite 48 Menü Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen. Sprache Zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch).
- Seite 49 Sperre Wenn die Steuertasten am Monitor gesperrt sind, können Sie verhindern, dass Personen auf die Bedienelemente zugreifen. Es verhindert auch eine versehentliche Aktivierung bei mehreren Monitoren nebeneinander. • Menü Tasten: Alle Menü-/Funktionstasten (außer der Ein-/Austaste) sind gesperrt und für den Benutzer nicht zugänglich. •...
- Seite 50 Individualisie- Direkttaste 1 Sie können eine Funktion unter Voreingestellte Modi, Helligkeit/Kontrast, Auto-Anpassung, Direkttaste 2 Eingabe-Quelle, Längen-/Seitenverhältnis, oder Drehung auswählen und einer Schnellzugriffstaste zuweisen. LED der Ein-/ Ermöglicht Ihnen die Einstellung der LED- Austaste Stromanzeige in ein oder aus, um Energie zu sparen. Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB-Funktion während des Monitor Standbymodus.
- Seite 51 Weiteres Wählen Sie diese Option zum Anpassen der OSD- Einstellungen, z.B. DDC/CI, LCD-Konditionierung, usw. Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an. DDC/CI DDC/CI (Anzeigedatenkanal/Kommando- Schnittstelle) ermöglicht die Einstellbarkeit der Parameter Ihres Monitors (Helligkeit, Farbausgleich usw.) über die Software in Ihrem Computer. Diese Funktion kann durch Auswählen von Aus deaktiviert werden.
- Seite 52 Servicemark- Zeigt die Servicemarkierung des Monitors an. Diese ierung Zeichenfolge wird benötigt, wenn Sie nach telefonischem Support suchen, Ihren Garantiestatus überprüfen, Treiber auf der Webseite von Dell aktualisieren usw. Sonstige Setzt im Menü Weiteres sämtliche Einstellungen auf zurücks. die Standardwerte zurück.
-
Seite 53: Osd-Warnmeldung
OSD-Warnmeldung Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. - Seite 54 Die folgende Meldung erscheint, wenn der Monitor in den Energiesparmodus wechselt: Durch Aktivieren des Computers und Aufwecken des Monitors erhalten Sie wieder Zugriff auf das OSD. HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein. Das OSD kann nur im Normalbetriebsmodus funktionieren. Wenn Sie während des Aktiv-aus-Modus eine andere Taste als die Ein/Aus-Taste drücken, erscheint je nach gewähltem Eingang die folgende Meldung: Aktivieren Sie den Computer, damit der Monitor auf das...
-
Seite 55: Maximale Auflösung Einstellen
Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen: • Besuchen Sie https://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter. -
Seite 56: Kippen, Schwenken Und Höhenverstellung
Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden: • Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie den aktuellsten Grafiktreiber herunter. • Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafikkartentreiber herunter. Kippen, Schwenken und Höhenverstellung HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. -
Seite 57: Höhenverstellung
Höhenverstellung HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können. Monitor drehen Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt. -
Seite 58: Im Uhrzeigersinn Drehen
Im Uhrzeigersinn drehen Entgegen dem Uhrzeigersinn drehen HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/ Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen www.dell.com/support und schauen im Download Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen. -
Seite 59: Anzeigerotation-Einstellungen Ihres Systems Anpassen
Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation- Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu... -
Seite 60: Problemlösung
Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. - Seite 61 oder 4. Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt ist. 5. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein. Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer;...
-
Seite 62: Selbstdiagnose
Selbstdiagnose Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann. So starten Sie die Selbstdiagnose: 1. Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm). -
Seite 63: Allgemeine Probleme
Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen: Allgemeine Beschreibung Mögliche Lösungen Symptome Kein Bild/ Kein Bild • Achten Sie darauf, dass das Betriebsanzeige- Videosignalkabel richtig und fest an LED leuchtet Monitor und Computer angeschlossen nicht ist. - Seite 64 Punkte auf wieder ein. • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell Monitor Qualität und Pixel finden Sie auf der Dell Support Seite: www.dell.com/ support/monitors. 64 │ Problemlösung...
- Seite 65 Punkte wieder ein. • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell Monitor Qualität und Pixel finden Sie auf der Dell Support Seite: www.dell.com/ support/monitors. Helligkeitsprob- Bild zu dunkel •...
- Seite 66 Videokabel auf verbogene oder abgebrochene Kontaktstifte. • Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsrele- Sichtbare • Verzichten Sie auf eigenmächtige vante Themen Anzeichen von Reparaturversuche. Rauch oder • Wenden Sie sich unverzüglich an Dell. Funken 66 │ Problemlösung...
- Seite 67 Abschaltprobleme Monitor schaltet • Achten Sie darauf, dass das sich aus und Videosignalkabel richtig und fest an wieder ein Monitor und Computer angeschlossen ist. • Setzen Sie den Monitor auf die Werkseinstellungen zurück. • Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob das Ausschaltproblem auch im Selbsttestmodus auftritt.
-
Seite 68: Produktspezifische Probleme
Produktspezifische Probleme Allgemeine Beschreibung Mögliche Lösungen Symptome Bild ist zu klein Das Bild ist auf • Prüfen Sie die Längen-/ dem Bildschirm Seitenverhältnis Einstellungen im zentriert, füllt aber OSD-Menü Display. nicht den • Setzen Sie den Monitor auf die gesamten Werkseinstellungen zurück. -
Seite 69: Universal Serial Bus (Usb) Spezifische Probleme
Universal Serial Bus (USB) spezifische Probleme Allgemeine Beschreibung Mögliche Lösungen Symptome USB-Schnittstelle USB- • Vergewissern Sie sich, dass der funktioniert nicht Peripheriegeräte Monitor eingeschaltet ist. funktionieren nicht • Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an. •... - Seite 70 Drahtlose USB Drahtlose USB • Vergrößern Sie den Abstand zwischen Peripheriegeräte Peripheriegeräte den USB 3.0 Peripheriegeräten und funktionieren nicht reagieren langsam dem WLAN USB Empfänger. mehr, wenn ein oder funktionieren • Stellen Sie Ihren WLAN USB USB 3.0 Gerät nur, wenn der Empfänger so nah wie möglich an den angeschlossen Abstand zwischen...
-
Seite 71: Anhang
Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.
