Technische Daten
Allgemeines
System
DVD-Video, DVD-Audio, DVD ± R/RW, Super Audio CD,
Video CD, CD, MP3-Dateien, JPEG-Dateien, DviX und WMA
Kenndaten der Stromversorgung (USA) .............120 V, 60 Hz
Kenndaten der Stromversorgung (Europa)
.............................................................................230 V, 50/60 Hz
Stromverbrauch ......................................................................25 W
Stromverbrauch im Standby .............................................. 0,8 W
Gewicht ......................................................................................4 kg
Abmessungen............................................(400 x 60 x 319) mm
Betriebstemperatur..........................................+5 °C bis +35 °C
Feuchtigkeit bei Betrieb
............................................. 5% bis 85% (keine Kondensation)
S-Video-Ausgang
Y-(Luminanz-) Ausgangspegel........................... 1 Vp-p (75 Ω )
C-(Chrominanz-) Ausgangspegel............. 286 mVp-p (75 Ω )
Buchsen.................................................................S-Video-Buchse
Video-Ausgang
Ausgangs-Pegel .................................................... 1 Vp-p (75 Ω )
Buchsen........................................................... RCA-Video-Buchse
Component-Video-Ausgang (Y, C
Ausgangs-Pegel ............................................Y: 1,0 Vp-p (75 Ω )
Buchsen........................................................... RCA-Video-Buchse
HDMI-Ausgang
Ausgangs-Terminal ............................................................. 19 Pins
56
(Breite x Höhe x Tiefe)
, C
)
B
R
C
/P
, C
/P
: 0,7 Vp-p (75 Ω )
B
B
R
R
440

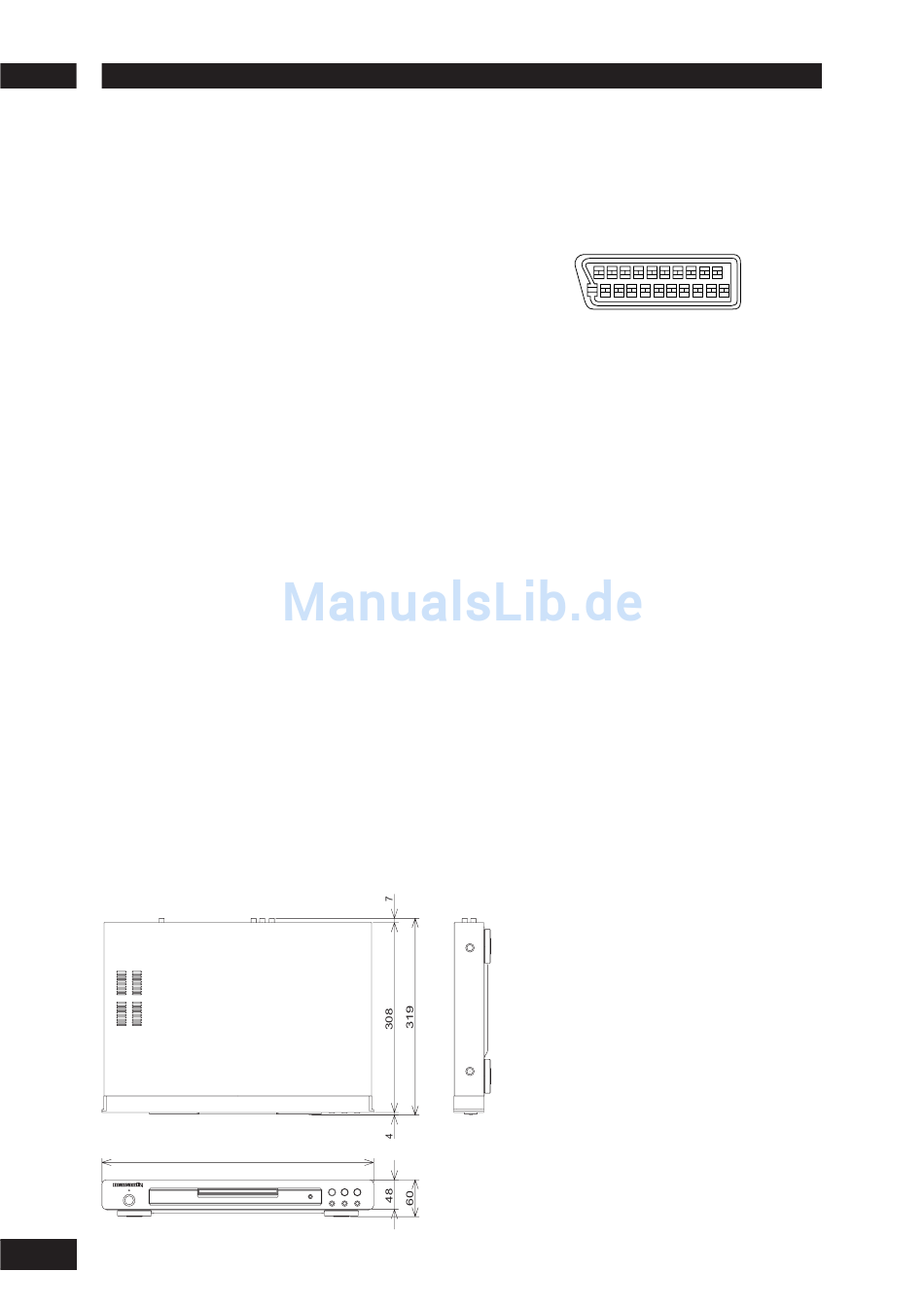

21-Pin-Stecker-Zuordnung (nur Europa-Modell)
AV-Stecker-Ausgang........................................................... 21 Pins
Diese Steckverbindung liefert die Video- und Audiosignale
für den Anschluss an einen kompatiblen Fernseher oder
Monitor.
20 18 16 14 12 10 8 6 4 2
21 19 17 15 13 11 9 7 5 3 1
Pin.Nr.
1
Audio 2/R Ausgang
3
Audio 1/L Ausgang
4
Erde
7
B Ausgang
8
Status
1 1
G Ausgang
Audio-Ausgang
Ausgangs-Pegel
Während der Abgabe von Audio-Signalen
..................................................................... 2 Vrms (1 kHz, 0 dB)
Zahl der Kanäle ........................................................................ 2/6
Buchsen........................................................... RCA-Video-Buchse
Audio-Kenndaten
Frequenz-Wiedergabe: ......... 4 Hz bis 44 kHz (DVD: 96 kHz)
S/N-Verhältnis ..................................................................... 1 10 dB
Dynymik-Bereich ................................................................ 100 dB
Gesamt-Klirren................................................................. 0,003 %
Wow and fl utter (Tonhöhenschwankungen): Messlimit
( ± 0,001 % W. PEAK) oder niedriger
Digitalausgang
Digitaler Koaxial-Ausgang ....................................... RCA-Buchse
Optischer Digitalausgang....................Optische Digitalbuchse
Andere Terminals
Steuerung Ein/aus .................................................... RCA-Buchse
Flasher-Eingang............................................Mini-Buchse (3,5
RS232C ........................................................................................... 1
Zubehör
Fernbedienung ............................................................................... 1
Trockenbatterien AAA/RC03...................................................... 2
Audio-Video-Kabel (gelb/rot/weiß) ......................................... 1
Systemsteuerungskabel ............................................................... 1
Stromkabel...................................................................................... 1
Nutzer-Handbuch (vorliegende Bedienungsanleitung)
Garantiekarte
Hinweis: Die technischen Daten und das Design dieses
Produktes können aus Gründen der Verbesserung ohne vorherige
Ankündigung verändert werden.
(mm)
15 R Ausgang
16 Leerstelle
17 Erde
19 Video-Ausgang
21 Erde
