3. Hardwarebeschreibung
3.1 Anschlüsse
ACHTUNG!
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die
Versorgungsspannung und die Nennspannung der Kamera übereinstimmen.

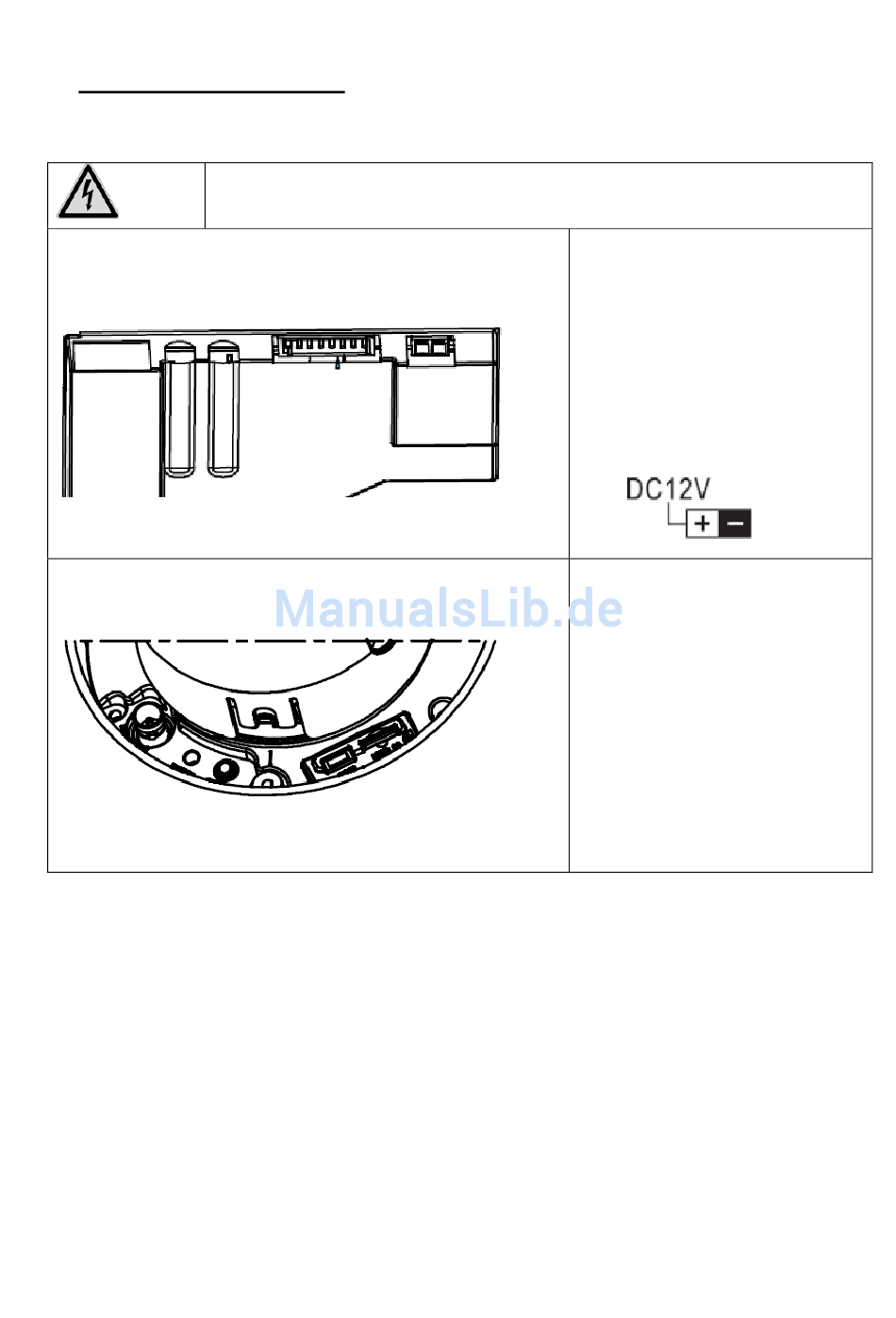

Anschlüsse an der Kameraunterseite:
2
3
1
Anschlüsse und Bedienelemente in der Kamera:
6
7
8
5
4
10
9
8
1:
Netzwerkanschluss (RJ45,
PoE 802.3af)
2:
Audioausgang
3:
Audioeingang
4:
Analoger Videoausgang,
Alarmausgang,
Alarmeingang (D+/D- nicht
verwendet)
5:
12 VDC
Spannungsversorgung
6:
Analoger Videoausgang
(BNC)
7:
Reset Taste
8:
Status LED
Rot dauerhaft: Bootvorgang
Blau dauerhaft: Bootvorgang
abgeschlossen, System
betriebsbereit
9:
nicht verwendet
10: MicroSD Karteneinschub
