Technische Daten Monitor
Die folgenden Abschnitte informieren über die unterschiedlichen Modi zur Energieverwaltung sowie die Pin-Zuordnungen für die unterschiedlichen Anschlüsse Ihres
Monitors.
Energieverwaltungsmodi
Wenn Sie eine VESA DPM™-kompatible Grafikkarte oder Sofware mit Ihrem PC verwenden, senkt der Monitor seinen Stromverbrauch automatisch, wenn er nicht genutzt
wird. Dies wird Energiesparmodus genannt. Der Monitor schaltet sich automatisch wieder ein, sobald Sie eine Taste betätigen, die Maus bewegen oder ein anderes
Eingabegerät benutzen. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung der automatischen Energiesparfunktion:
VESA-Modi
Normalbetrieb (Dell Soundbar und USB aktiv)
Normalbetrieb
Modus Aktiv Aus
Ausgeschaltet
Das OSD ist nur im normalen Betriebsmodus aufrufbar. Werden die Taste Menü oder Plus im Aktiv-Aus-Modus gedrückt, wird eine der folgenden Meldungen angezeigt:
Analogeingang im Energiesparmodus. Netzschalter des Computers oder eine Taste auf der Tastatur betätigen oder Maus bewegen
ODER
Digitaleingang im Energiesparmodus. Netzschalter des Computers oder eine Taste auf der Tastatur betätigen oder Maus bewegen
Aktivierern Sie den Computer und den Monitor, um das OSD aufzurufen.
HINWEIS:Dieser Monitor erfüllt die ENERGY STAR®-Richtlinien sowie die TCO '99 -Richtlinien für Energiesparfunktionen.
* Die Leistungsaufnahme im Modus AUS lässt sich nur auf null reduzieren, wenn Sie den Monitor durch Lösen des Netzkabels vom Netzstrom trennen
Stiftbelegung

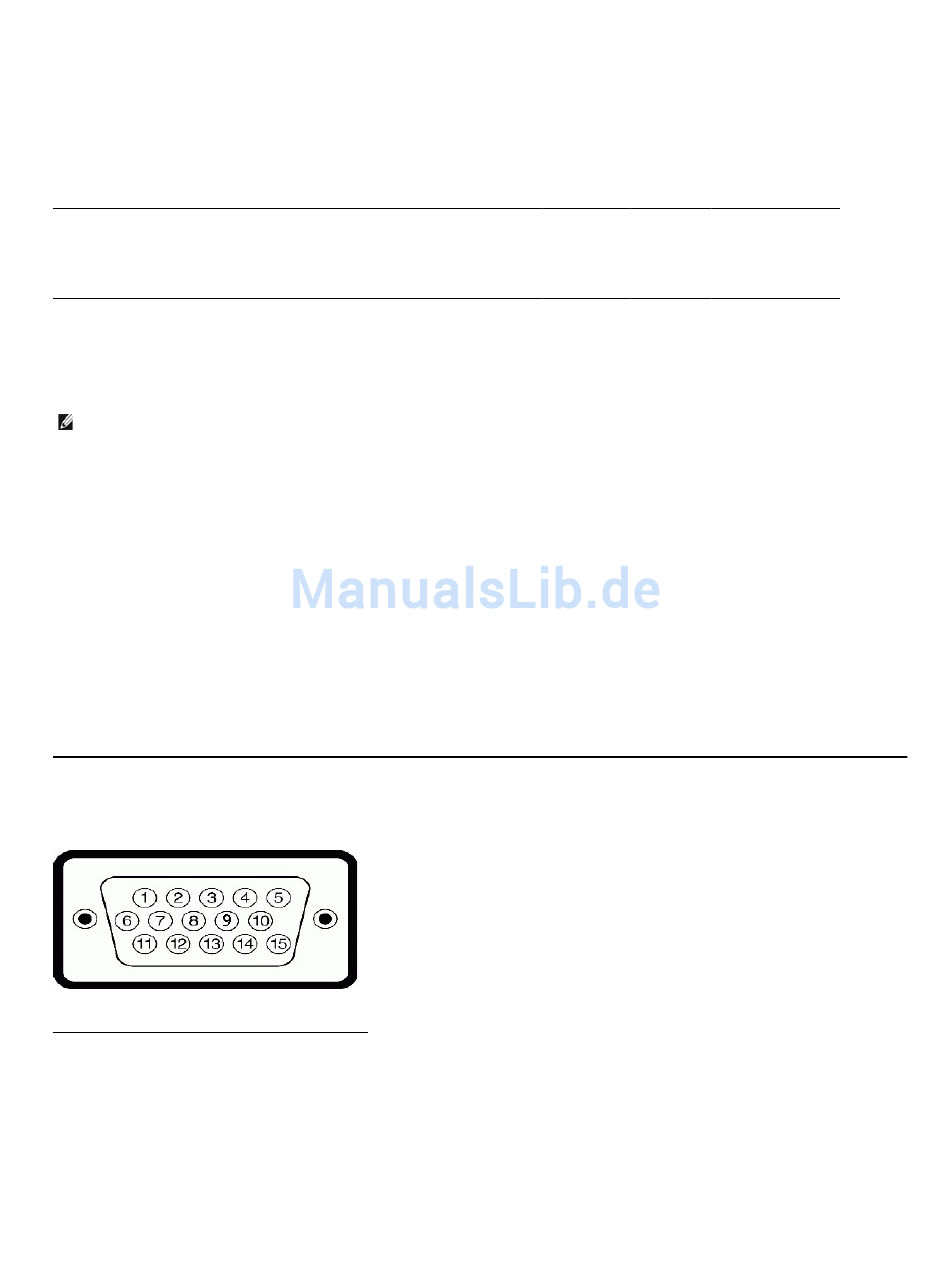

15poliger D-Sub-Stecker
Die folgende Tabelle zeigt die Polzuweisungen des D-Sub-Anschlusses an:
Stift-Nummer Monitorende des 15poligen Signalkabels
1
Video rot
2
Video grün
3
Video blau
4
MASSE
5
Selbsttest
6
MASSE-R
7
MASSE-G
8
MASSE-B
9
DDC +5V
10
MASSE
Horizontale Sync
Vertikale Sync
Aktiv
Aktiv
Aktiv
Aktiv
Inaktiv
Inaktiv
-
-
Video
Netzanzeige
Leistungsaufnahme
Aktiv
Blau
75 W (max.)
Aktiv
Blau
40 W (Standard)
keine Anzeige
Gelb
Unter 2 W
-
Aus
Unter 1 W
