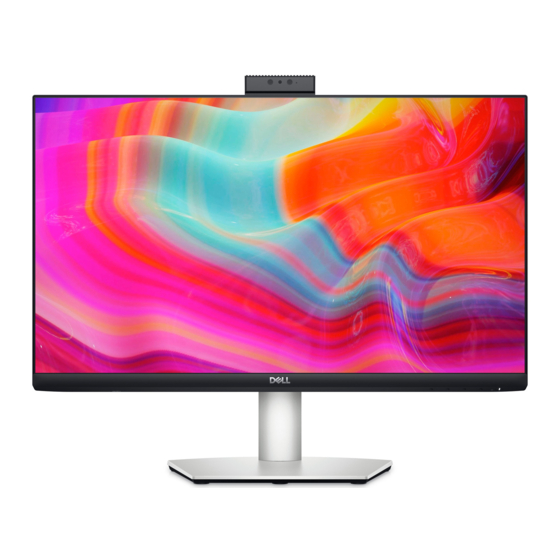

- Seite 1 S2422HZ/S2722DZ-Dell Videokonferenz-Monitor Bedienungsanleitung Monitor Modell: S2422HZ/S2722DZ Regulatorisches Modell: S2422HZt/S2722DZt...
- Seite 2 WARNUNG: WARNUNG zeigt die Gefahr von Sachschäden, Verletzungen oder Tod. Copyright © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein. 2021– 08...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ......5 Über Ihren Monitor ......6 Lieferumfang. - Seite 4 Anhang ........83 FCC-Hinweise (nur USA) und andere regulatorische Informationen Dell kontaktieren......83 EU-Produktdatenbank für Energieetikett und Produktinformationsblatt .
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise WARNUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken. • Platzieren Sie den Monitor auf einem stabilen Untergrund und gehen Sie sorgsam damit um. Der Bildschirm ist zerbrechlich und kann beschädigt werden, falls er herunterfällt oder Stößen ausgesetzt wird. • Achten Sie bei Verwendung des Netzteils immer darauf, dass die örtliche Stromversorgung mit den Angaben übereinstimmt. • Bewahren Sie den Monitor bei Raumtemperatur auf. Übermäßige Kälte oder Hitze kann sich negativ auf die Flüssigkristalle des Displays auswirken. • Setzen Sie den Monitor keinen starken Vibrationen oder festen Stößen aus. Platzieren Sie den Monitor beispielsweise nicht in einem Kofferraum. • Trennen Sie den Monitor, wenn er voraussichtlich längere Zeit nicht benutzt wird. • Vermeiden Sie Stromschläge, indem Sie nicht versuchen, Abdeckungen zu entfernen oder das Innere des Monitors zu berühren. -
Seite 6: Über Ihren Monitor
Über Ihren Monitor Lieferumfang Ihr Monitor wird mit den Komponenten in der nachstehenden Tabelle geliefert. Wenden Sie sich an Dell, falls etwas fehlen sollte. Weitere Informationen finden Sie unter Dell kontaktieren. HINWEIS: Einige Komponenten sind möglicherweise optional und nicht im Lieferumfang Ihres Monitors enthalten. Einige Funktionen und Merkmale sind in bestimmten Ländern möglicherweise nicht verfügbar. Komponentenabbildung Komponentenbeschreibung Display Ständer Basis Netzkabel (variiert je nach Land) USB-3,2-Gen-1-Type-C-Kabel (C zu C) • Schnellstartanleitung • Informationen zu Sicherheit,... -
Seite 7: Produktmerkmale
Produktmerkmale Der Dell S2422HZ/S2722DZ verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: • S2422HZ: 60,47 cm (23,80 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 (16:9) plus Vollbildunterstützung bei niedrigeren Auflösungen. • S2722DZ: 68,47 cm (27,0 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 2560 x 1440 (16:9) plus Vollbildunterstützung bei niedrigeren Auflösungen. • Neig-, schwenk-, dreh- und vertikal höhenverstellbar. • Lautsprecher (2 x 5 W). • Abnehmbarer Sockel und Video-Electronics-Standards-Association- (VESA) Montagelöcher (100 mm) für flexible Montagelösungen. • Extrem schmale Blende minimiert den Blendenabstand bei der Nutzung mehrerer Monitore, was eine einfachere Einrichtung mit einem eleganten Betrachtungserlebnis ermöglicht. • Die umfassende digitale Anschlussfähigkeit mit DP-macht Ihren Monitor zukunftssicher. • Einzelner USB-C-Anschluss zur Stromversorgung kompatibler Notebooks während des Empfangs von Video- und Datensignalen. • Kamera kann eine Auflösung von 2560 x 1920 unterstützen. • Plug-and-Play-Fähigkeit, falls durch Ihren Computer unterstützt. • Anpassungen über das Bildschirmmenü zur einfachen Einrichtung und Bildschirmoptimierung. • Sperrung von Ein-/Austaste und OSD-Tasten. • Steckplatz für Sicherheitsschloss. -
Seite 8: Teile Und Bedienelemente Identifizieren
• Unterstützt AMD-FreeSync-Technologie. AMD-FreeSync-zertifizierter Bereich von 48 Hz bis 75 Hz. WARNUNG: Mögliche Langzeiteffekte des vom Monitor emittierten blauen Lichts können Augenschäden verursachen, einschließlich Augenermüdung und digitaler Augenüberlastung. Teile und Bedienelemente identifizieren Ansicht von vorne Markierung Beschreibung Verwendung RGB-Webcam Mit einem Bildsensor, der bei bis zu 30 Bildern/s in 10-Bit-5-MP-Auflösung arbeiten kann, mit uneingeschränkter Nutzersteuerung über die Bildqualität, Formatierung und Ausgangsdatenübertragung. Überträgt Ihr Bild in einer Videokonferenz. IR-Webcam Erfasst und überträgt Bilder bei schlechter Ausleuchtung. IR-LED Infrarot Anzeige. -
Seite 9: Ansicht Von Hinten
Ansicht von hinten Markierung Beschreibung Verwendung VESA-Montagelöcher Montieren Sie den Monitor mit einem VESA- (100 x 100 mm – von der kompatiblen Wandmontageset an der Wand Rückseite angebrachte (100 x 100 mm). VESA-Abdeckung) Typenschild Listet regulatorische Genehmigungen auf. Ständerfreigabetaste Löst den Ständer vom Monitor. Etikett mit Strichcode, Beachten Sie dieses Etikett, falls Sie sich Seriennummer und an den technischen Support von Dell Service-Tag wenden müssen. Das Service-Tag ist ein einzigartiger alphanumerischer Identifikator, mit dem Dell-Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf Garantieinformationen zugreifen können. Kabelverwaltungsschlitz Zum Organisieren von Kabeln, indem Sie durch den Schlitz gesteckt werden. Über Ihren Monitor... -
Seite 10: Ansicht Von Unten
Sicherheitsschloss Stromanschluss Zum Anschließen des Stromkabels. HDMI-Anschluss Zum Anschließen Ihres Computers über das HDMI- Kabel (optional). DisplayPort in Zur Verbindung Ihres Computers mit dem DisplayPort-Kabel (optional). USB-C- Zur Verbindung Ihres Computers über das USB-C- Kabel. Upstream-/ Der USB-C-Anschluss bietet höchste DisplayPort- Übertragungsraten (USB 3,2 Gen 1) und der Anschluss Alternate Mode mit DP 1,2 unterstützt Folgendes, und PD 20 V/3,25 A, 15 V/3 A,9 V/3 A, 5 V/3 A. • S2422HZ maximale Auflösung von 1920 x 1080 bei 75 Hz • S2722DZ maximale Auflösung von 2560 x 1440 bei 75 Hz HINWEIS: USB-C wird unter Windows-Versionen vor Windows 10 nicht unterstützt. Audio-Line-Out- Zum Anschließen von Lautsprecher zur Audiowiedergabe über HDMI-oder DisplayPort- Anschluss oder USB-C Audiokanäle. Es wird nur Dualkanalaudio unterstützt. HINWEIS: Der Audio-Line-Out-Anschluss unterstützt keine Kopfhörer. USB-3,2 Verbinden Sie das mit Ihrem Monitor gelieferte USB-C-Kabel mit dem Computer. Sobald dieses Downstream- Kabel angeschlossen ist, können Sie die USB- Anschlüsse Downstream-Anschlüsse am Monitor nutzen. -
Seite 11: Technische Daten Des Monitors
Technische Daten des Monitors Modellnr. S2422HZ S2722DZ Bildschirmtyp Aktivmatrix – TFT-LCD Paneltyp In-Plane-Switching-Technologie Seitenverhältnis 16:9 Sichtbare Bildabmessungen: Diagonal 604,70 mm (23,80 in.) 684,70 mm (27,00 in.) Aktiver Bereich: Horizontal 527,04 mm (20,75 in.) 596,74 mm (23,49 in.) Vertikal 296,46 mm (11,67 in.) 335,66 mm (13,22 in.) Bereich 156246,28 mm (242,15 200301,75 mm (310,47 Pixelabstand 0,2745(H) mm x 0,2745 (V) 0,2331 (H) mm x 0,2331 (V) mm Pixel pro Zoll (PPI) 92,56 108,79 Betrachtungswinkel: Horizontal 178° (typisch) Vertikal 178° (typisch) -
Seite 12: Auflösungsspezifikationen
22,81 mm Anpassbarkeit: Höhenverstellbarer Ständer 110 mm Neigen -5° bis 21° Schwenken -30° bis 30° Drehen -90° bis 90° Kabelverwaltung Dell-Display-Manager- Easy Arrange (DDM) Kompatibilität und andere Tastenfunktionen Sicherheit Schlitz für Sicherheitsschloss (Kabelschloss separat erhältlich) Nur bei nativer Panelauflösung, mit Voreinstellung Custom Mode. Auflösungsspezifikationen Modellnr. S2422HZ S2722DZ Horizontaler Abtastbereich 30 bis to 90 kHz 30 bis to 120 kHz Vertikaler Abtastbereich 48 bis to 75 Hz Maximale voreingestellte Auflösung 1920 x 1080 75 Hz 2560 x 1440 75 Hz Videoanzeigefähigkeit (HDMI und DP 480p, 560p, 720p, 1080p und USB-C Alternate Mode) 480i, 576i, 1080i (Nur HDMI) Über Ihren Monitor... -
Seite 13: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi S2422HZ Anzeigemodus Horizontale Vertikale Pixel-takt Sync-Polarität Frequenz Frequenz (MHz) (horizontal/ (kHz) (Hz) vertikal) VESA, 640 x 480 31,47 59,94 25,18 VESA, 640 x 480 37,50 75,00 31,5 VESA, 720 x 400 31,47 70,08 28,32 VESA, 800 x 600 37,88 60,32 40,00 VESA, 800 x 600 46,88 75,00 49,50 VESA, 1024 x 768 48,36 60,00 65,00 VESA, 1024 x 768... - Seite 14 S2722DZ Anzeigemodus Horizontale Vertikale Pixel-takt Sync- Frequenz Frequenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) VESA, 640 x 480 31,47 59,94 25,18 VESA, 640 x 480 37,50 75,00 31,50 VESA, 720 x 400 31,47 70,08 28,32 VESA, 800 x 600 37,88 60,32 40,00 VESA, 800 x 600 46,88 75,00 49,50 VESA, 1024 x 768 48,36 60,00 65,00 VESA, 1024 x 768 60,02 75,03 78,75 VESA, 1152 x 864...
-
Seite 15: Elektrische Spezifikationen
Elektrische Spezifikationen Modellnr. S2422HZ S2722DZ Videoeingangssignale • Digitales Videosignal für jede Differentialleitung Je Differentialleitung bei einer Impedanz von 100 Ohm • Unterstützt DP/HDMI/USB-C-Signaleingang Eingangsspannung/- 100 bis 240 V Wechselspannung / 50 oder 60 Hz ± 3 Hz / 2 A frequenz/-strom (maximal) Einschaltstrom 120 V: 42 A (max.) 240 V: 80 A (max.) Kaltstart bei 0 Leistungsaufnahme 0,2 W (Ausgeschalteter 0,2 W (Ausgeschalteter Modus) Modus) 0,2 W (Bereitschafts-modus) 0,3 W (Bereitschafts-modus) 13,5 W (Eingeschalteter 24,0 W (Eingeschalteter Modus) Modus) 137 W (max.) 149 W (max.) 12,62 W (P 18,26 W (P 41,03 W (TEC) 58,09 W (TEC) Gemäß EU 2019/2021 und EU 2019/2013. Max. Helligkeits- und Kontrasteinstellung mit maximaler Energieauslastung an allen USB-Anschlüsse. :Energieverbrauch im eingeschalteten Zustand gemäß Definition in der Energy Star 8,0-Version. TEC: Gesamtenergieverbrauch in kWh gemäß Definition in der Energy Star 8,0-Version. -
Seite 16: Webcam - Spezifikationen
Fokusbereich 35 cm bis 1,5 m Fokusreichweite (Normal- 70 cm Modus) Bildsensor Aktive Array-Größe 5 Megapixel Videospezifikationen Videobildwiederholfrequenz 1920 x 1080 (Full HD) - max. 30 Bilder pro Sekunde Schnittstelle USB 2,0 High-Speed Stromversorgung 3,3 Volt +/- 5 % für USB und Mikrofon 5 Volt +/- 5 % für IR-Kamera Mikrofonspezifikationen Modellnr. S2422HZ S2722DZ Mikrofontyp Digitales Mikrofon von Knowles x 2 Empfindlichkeit -35dB +/- 1dB Signal-Rausch-Verhältnis 68 dB Gesamte harmonische Verzerrung 0,3% Akustischer Überlastungspunkt 130 dB SPL Stromversorgung 1,65 V - 3,6 V Lautsprecher-Spezifikationen Modellnr. S2422HZ S2722DZ Die Nennbelastbarkeit des Lautsprechers 2 x 5 W Frequenzgang... - Seite 17 Anschlusstyp • DP-Anschluss • HDMI Anschluss • USB-3,2-Gen-1-Upstream-Anschluss • Ein Audio-Line-Out-Anschluss • USB Downstream-Anschluss x 2 Signalkabeltyp USB-3,2-Gen-1-Type-C-zu-C-Kabel, 1,8 m Abmessungen (mit Ständer): Höhe (ausgezogen) 488,40 mm (19,23 in.) 510,00 mm (20,08 in.) Höhe (eingezogen) 378,40 mm (14,90 in.) 400,00 mm (15,75 in.) Breite 537,80 mm (21,17 in.) 611,60 mm (24,08 in.) Tiefe 174,70 mm (6,88 in.) 174,70 mm (6,88 in.) Abmessungen (ohne Ständer): Höhe 323,57 mm (12,74 in.) 365,84 mm (14,40 in.) Breite 537,80 mm (21,17 in.) 611,60 mm (24,08 in.) Tiefe 56,74 mm (2,23 in.) 56,74 mm (2,23 in.) Ständerabmessungen: Höhe (ausgezogen) 403,10 mm (15,87 in.) 403,10 mm (15,87 in.) Höhe (eingezogen) 364,82 mm (14,36 in.) 364,82mm (14,36 in.) Breite 257,00 mm (10,12 in.) 257,00 mm (10,12 in.) Tiefe 174,70 mm (6,88 in.)
-
Seite 18: Umgebungseigenschaften
Umgebungseigenschaften Konformität mit Standards • ENERGY STAR-zertifizierter Monitor. • RoHS-konform • BFR/PVC-reduzierter Monitor (Schaltkreise sind aus BFR/PVC-freien Schichtstoffen hergestellt) • Arsenfreies Glas, quecksilberfrei nur bei Blende Temperatur: Betrieb 0 bis 40°C Nicht im Betrieb -20 bis 60°C Feuchtigkeit: Betrieb 10 bis 80% (nicht kondensierend) Nicht im Betrieb 5 bis 90 % (nicht kondensierend) Höhe: Betrieb 5.000 m (maximal) Nicht im Betrieb 12.192 m (maximal) Wärmeableitung: 467,77 BTU/h (maximal) S2422HZ 43,09 BTU/h (Eingeschalteter Modus) S2722DZ 508,75 BTU/h (maximal) 62,35 BTU/h (Eingeschalteter Modus) Über Ihren Monitor... -
Seite 19: Pinbelegung
Pinbelegung DP-Anschluss (Eingang) Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels ML3 (n) Erde ML3 (p) ML2 (n) Erde ML2 (p) ML1 (n) Erde ML1 (p) ML0 (n) Erde ML0 (p) Konfig 1 Konfig 2 AUX-Kanal (p) Erde AUX-Kanal (n) Hot-Plug-Erkennung Zurück DP-Strom Über Ihren Monitor... -
Seite 20: Hdmi-Anschluss
HDMI-Anschluss Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK SHIELD TMDS CLOCK- Reserved (N.C. on device) DDC CLOCK (SCL) DDC DATA (SDA) DDC/CEC Ground +5 V POWER HOT PLUG DETECT Über Ihren Monitor... -
Seite 21: Usb-C-Anschluss
USB-C-Anschluss Kontakt Signalbelegung Kontakt Signalbelegung SSTXp1 SSRXp1 SSTXn1 SSRXn1 VBUS VBUS SBU2 Dp1 Dp1 SBU1 VBUS VBUS SSRXn2 SSTXn2 SSRXp2 SSTXp2 Über Ihren Monitor... -
Seite 22: Übertragungsgeschwindigkeit Datenrate Maximale Leistungsaufnahme (Jeanschluss)
Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports. HINWEIS: Bis zu 2 A am USB-Downstream-Anschluss (Anschluss mit dem Akkusymbol ) mit Geräten, die mit Battery Charging Rev. 1,2 konform sind; bis zu 0,9 W an den anderen USB-Downstream-Anschlüssen. Ihr Computer hat die folgenden USB-Ports: • 1 Upstream - an der Rückseite. • 2 Downstream - 1 an der Unterseite, 1 an der Rückseite. HINWEIS: Die USB-Anschlüsse des Monitors funktionieren nur, wenn der Monitor eingeschaltet oder im Bereitschaftsmodus ist. Ein im Bereitschaftsmodus, falls im Bereitschaftsmodus das USB-Kabel (C zu C) angeschlossen ist, funktionieren die USB-Anschlüsse normal. Andernfalls befolgen Sie die OSD-Einstellung von Sonstige USB-Aufladung, falls die Einstellung „Ein im Bereitschaftsmodus“ ist. Anschließend funktioniert USB normal, andernfalls ist USB deaktiviert. Wenn Sie den Monitor aus- und dann wieder einschalten, dauert es möglicherweise einige Sekunden, bis die angeschlossenen Peripheriegeräte wieder normal funktionieren. Übertragungsgeschwindigkeit Datenrate Maximale Leistungsaufnahme (jeAnschluss) super speed 5 Gb/s 4,5 W High-Speed 480 Mb/s 2,5 W Full-Speed 12 Mb/s 2,5 W USB-Downstream-Anschluss PIN-Nummer Signalbezeichnung VBUS... -
Seite 23: Plug-And-Play
Plug-and-Play Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor liefert dem Computersystem über Display-Data-Channel- (DDC) Protokolle automatisch seine Extended Display Identification Data (EDID), sodass der Computer sich selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen sind automatisch; Sie können bei Bedarf verschiedene Einstellungen wählen. Weitere Informationen über die Änderung der Monitoreinstellungen finden Sie unter Monitor bedienen. Qualitäts- und Pixelrichtlinie des LCD-Monitors Während der Herstellung eines LCD-Monitors kann es vorkommen, dass ein oder mehrere Pixel dauerhaft in einem festen Zustand verbleiben. Dies ist kaum zu sehen und wirkt sich nicht auf Anzeigequalität oder Nutzbarkeit aus. Weitere Informationen zur Pixelrichtlinie von LCD-Monitoren finden Sie auf der Dell-Support-Seite unter: https://www.dell.com/pixelguidelines. Über Ihren Monitor... -
Seite 24: Ergonomie
Ergonomie ACHTUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu Verletzungen führen. ACHTUNG: Längere Bildschirmarbeit kann die Augen überlasten. Beachten Sie für Komfort und Effizienz folgende Richtlinien bei der Einrichtung und Verwendung Ihrer Computer-Workstation: • Positionieren Sie Ihren Computer so, dass sich Monitor und Tastatur beim Arbeiten direkt vor Ihnen befinden. Es gibt besondere Ablagen im Handel, die Ihnen bei der richtigen Positionierung Ihrer Tastatur helfen. • Zur Reduzierung der Belastung von Augen und Nacken, Armen, Rücken, Schultern durch langes Sitzen am Monitor empfehlen wir: • Stellen Sie den Bildschirm etwa 50 bis 70 cm von Ihren Augen entfernt auf. • Blinzeln Sie häufig, um Ihre Augen während der Bildschirmarbeit zu befeuchten. • Machen Sie alle zwei Stunden eine 20-minütige Pause. • Blicken Sie während der Pausen von Ihrem Monitor weg und fokussieren Sie mindestens 20 Sekunden lang ein 6 m entferntes Objekt. • Führen Sie während der Pausen Dehnübungen durch, um Nacken/Arme/ Rücken/Schultern zu entspannen. • Stellen Sie sicher, dass sich der Monitorbildschirm auf Augenhöhe oder geringfügig darunter befindet, wenn Sie vor dem Monitor sitzen. -
Seite 25: Display Handhaben Und Transportieren
• Variieren Sie Ihre Arbeitsaktivitäten. Versuchen Sie, Ihre Arbeit so zu organisieren, dass Sie nicht längere Zeit sitzend arbeiten müssen. Versuchen Sie, regelmäßig aufzustehen und herumzulaufen. • Halten Sie den Bereich unter Ihrem Tisch frei von Hindernissen und Kabeln bzw. Netzkabeln, die ein komfortables Sitzen verhindern oder eine potenzielle Stolpergefahr darstellen könnten. Monitor screen at or below eye level Monitor and keyboard positioned directly in front of the user Wrists relaxed and at Feet at on the Display handhaben und transportieren Achten Sie beim Anheben oder Transportieren des Monitors auf eine sorgfältige Handhabung, beachten Sie folgende Richtlinien: • Schalten Sie Computer und Monitor aus, bevor Sie den Monitor bewegen oder anheben. - Seite 26 • Achten Sie beim Anheben oder Bewegen des Monitors darauf, dass der Bildschirm von Ihnen weg zeigt. Drücken Sie zur Vermeidung von Kratzern bzw. Schäden nicht auf den Anzeigebereich. • Vermeiden Sie beim Transportieren des Monitors plötzliche Stöße oder Vibrationen. • Drehen Sie den Monitor beim Anheben oder Bewegen nicht verkehrt herum, während Sie Ständer oder Basis halten. Andernfalls könnte der Monitor herunterfallen und Verletzungen verursachen. Über Ihren Monitor...
-
Seite 27: Wartungsanweisungen
Wartungsanweisungen Ihren Monitor reinigen WARNUNG: Ziehen Sie vor Reinigung des Monitors das Monitornetzkabel aus der Steckdose. ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. Befolgen Sie für bewährte Verfahren beim Auspacken, Reinigen oder Handhaben Ihres Monitors die Anweisungen in der nachstehenden Liste: • Feuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit etwas Wasser an. Verwenden Sie nach Möglichkeit ein spezielles Bildschirmreinigungstuch oder eine für antistatische Beschichtungen geeignete Lösung. Verzichten Sie auf Benzin, Verdünner, Ammoniak, scheuernde Reiniger und Druckluft. • Reinigen Sie den Monitor mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine Reinigungsmittel, da diese einen milchigen Film auf dem Monitor zurücklassen können. • Falls Sie beim Auspacken Ihres Monitors weißes Pulver bemerken, wischen Sie dieses mit einem Tuch ab. -
Seite 28: Monitor Aufstellen
Monitor aufstellen Ständer anschließen HINWEIS: Ständer und Basis sind bei Lieferung des Monitors ab Werk nicht angebracht. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. - Seite 29 4. Öffnen Sie die Schutzabdeckung am Monitor, damit Sie auf den VESA-Steckplatz am Monitor zugreifen können. 5. Schieben Sie die Riegel am Ständer in die Steckplätze an der rückseitigen Abdeckung des Displays und drücken Sie die Ständerbaugruppe nach unten, damit sie einrastet. Monitor aufstellen...
- Seite 30 6. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund. HINWEIS: Halten Sie den Ständer beim Anheben des Monitors sicher fest, damit keine versehentlichen Schäden auftreten. 7. Heben Sie die Schutzabdeckung vom Monitor an. Monitor aufstellen...
-
Seite 31: Neigen, Schwenken Und Höhe Verstellen
Neigen Sie das Display so weit wie möglich nach hinten, ohne gegen die Unterkante des Displays zu drücken. 90° 90° HINWEIS: Wechseln Sie die Anzeigeeinstellung an Ihrem Dell-Computer beim Drehen des Displays zwischen Hoch- und Querformat, indem Sie den aktuellsten Grafikkartentreiber herunterladen und installieren. Rufen Sie zum Herunterladen https://www.dell.com/support/drivers auf und suchen Sie nach dem geeigneten Treiber. -
Seite 32: Anzeigeeinstellungen Nach Der Drehung An Ihrem Computer Konfigurieren
Schließen Sie nach Drehung des Displays die folgenden Schritte zur Konfiguration der Anzeigeeinstellungen an Ihrem Computer ab. HINWEIS: Wenn Sie den Monitor mit einem Computer einer anderen Marke als Dell nutzen, rufen Sie die Webseite des Grafikkartenhersteller oder die Webseite des Computerherstellers auf, um zu erfahren, wie Sie den Inhalt Ihrer Anzeige drehen können. So konfigurieren Sie die Anzeigeeinstellungen: 1. -
Seite 33: Monitor Anschließen
So verbinden Sie Ihren Monitor mit dem Computer: 1. Schalten Sie Ihren Computer aus. 2. Verbinden Sie das DisplayPort- oder HDMI-Kabel und das USB-C-Kabel von Ihrem Monitor mit dem Computer. 3. Schalten Sie Ihren Monitor ein. 4. Wählen Sie die richtige Eingangsquelle über das Bildschirmmenü Ihres Monitors und schalten Sie Ihren Computer ein. HINWEIS: Die Standardeinstellung von S2422HZ/S2722DZ ist DisplayPort 1,2, Eine DisplayPort-1,1-Grafikkarte zeigt das Bild möglicherweise nicht normal an. HDMI-Kabel anschließen (Optionaler Kauf) HDMI HDMI Monitor aufstellen... - Seite 34 • Unterstützt USB Power Delivery (DP) mit Produkten bis 65 W. HINWEIS: Unabhängig vom Strombedarf / von der tatsächlichen Leistungsaufnahme Ihres Laptops oder der verbleibenden Laufzeit des Akkus ist der Monitor von Dell darauf ausgelegt, Ihren Laptop mit bis zu 65 W Strom zu versorgen. Nennleistung (an Laptops mit...
-
Seite 35: Kabel Organisieren
Kabel organisieren Organisieren Sie nach Anbringung aller erforderlichen Kabel an Ihrem Monitor und Computer alle Kabel wie abgebildet. Weitere Informationen über die Kabelverbindungen finden Sie unter Monitor anschließen. Monitor mit Kensington-Schloss sichern (optional) Der Steckplatz des Sicherheitsschlosses befindet sich an der Unterseite des Monitors. Weitere Informationen über die Position des Steckplatzes des Sicherheitsschlosses finden Sie unter Steckplatz für Sicherheitsschloss. Weitere Informationen zur Verwendung des Kensington-Schlosses (separat erhältlich) finden Sie in der mit dem Schloss gelieferten Dokumentation. Sichern Sie den Monitor mit dem Kensington-Sicherheitsschlosse an einem Tisch. -
Seite 36: Monitorständer Entfernen
Monitorständer entfernen ACHTUNG: Vermeiden Sie beim Entfernen des Ständers Kratzer am LCD- Bildschirm, indem Sie sicherstellen, dass der Monitor auf einem weichen, sauberen Untergrund liegt. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. -
Seite 37: Wandmontage (Optional)
1. Platzieren Sie den Monitor auf einem weichen Tuch oder Polster auf einem stabilen, flachen Tisch. 2. Entfernen Sie den Ständer. 3. Entfernen Sie die vier Schrauben der Kunststoffabdeckung mit einem Kreuzschraubendreher. 4. Befestigen Sie die Montagehalterung aus dem Wandmontageset am Monitor. 5. Montieren Sie den Monitor anhand der mit dem Wandmontageset gelieferten Anweisungen an der Wand. HINWEIS: Nur zur Verwendung mit UL-, CSA- oder GS-gelisteter Wandmontagehalterung mit einem Mindestgewicht/einer Mindestbelastbarkeit. - S2422HZ: 15,52 kg (34,20 lb) - S2722DZ: 20,72 kg (45,68 lb) Monitor aufstellen... -
Seite 38: Monitor Bedienen
Monitor bedienen Monitor einschalten. Drücken Sie zum Einschalten des Monitors die Taste Bedienelemente an der Frontblende verwenden Passen Sie die Spezifikationen des angezeigten Bildes über die Bedienelemente am unteren Rand des Monitors an. Wenn die Bedientasten genutzt werden, erscheint ein OSD-Menü mit numerischen Werten am Bildschirm. Monitor bedienen... -
Seite 39: Beschreibung
Folgende Tabelle beschreibt die Tasten an der Frontblende: Taste an der -Frontblende Beschreibung Verwenden Sie diese Taste zum De-/Aktivieren der Stummschaltung des Mikrofons. Hinweis: Stumm-Funktion am Dell S2422HZ oder S2722DZ funktioniert durch Drücken der Stumm-Taste, doch das Stumm-Symbol an der UC- Schnelltaste: Plattform wird nicht synchronisiert (Symbol zeigt Mikrofon inaktive Stummschaltung). Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi. Schnelltaste: Voreinstellungsmodi Verwenden Sie diese Taste zum Einblenden des Bildschirmmenüs und zum Auswählen der Menüoptionen. Siehe Menüsystem aufrufen. Menü Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü bzw. zum Verlassen des Hauptmenüs. Verlassen Zum Ein- oder Ausschalten des Monitors. Weißes Leuchten zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Weißes Blinken zeigt an, dass sich der Monitor im Ein-/Austaste (Mit Betriebsstatusleuchte) Bereitschaftsmodus befindet. Monitor bedienen... -
Seite 40: Osd-Sperre Verwenden
OSD-Sperre verwenden Sie können die Tasten an der Frontblende sperren, um einen Zugriff auf das Bildschirmmenü und/oder die Ein-/Austaste zu verhindern. Sperren-Menüs zum Sperren von einer oder mehreren Tasten verwenden 1. Wählen Sie eine der folgenden Optionen. Die folgende Meldung erscheint. 2. Wählen Sie Ja, um die Tasten zu sperren. Sobald die Tasten gesperrt, wird beim Drücken einer beliebigen Taste das Sperrsymbol angezeigt Monitor bedienen... - Seite 41 Steuertaste an der Frontblende Sperren von einer oder mehreren Tasten verwenden 1. Halten Sie die Taste 4 vier Sekunden gedrückt, ein Menü wird am Bildschirm angezeigt. Dell 24/27 Monitor Option wählen: 2. Wählen Sie eine der folgenden Optionen. Optionen Beschreibung Wählen Sie diese Option zum Sperren der Bildschirmmenüfunktion. Menütasten sperren Sperren Sie mit dieser Option die Ein-/Austaste. Dadurch wird verhindert, dass der Nutzer den Monitor mit der die Ein-/Austaste ausschaltet. Ein-/Austaste sperren Sperren Sie mit dieser Option das Bildschirmmenü und die Ein-/Austaste, um den Monitor auszuschalten. Menütasten und Ein-/ Austaste sperren Führen Sie mit dieser Option die integrierte Diagnose...
- Seite 42 Steuertasten an der Frontblende freigeben Halten Sie die Taste 4 vier Sekunden gedrückt, bis ein Menü am Bildschirm angezeigt wird. Die folgende Tabelle beschreibt die Optionen zur Freigabe der Bedientasten an der Frontblende. Dell 24/27 Monitor Dell 24/27 Monitor Dell 24/27 Monitor Option wählen: Option wählen: Option wählen: Optionen Beschreibung Mit dieser Option entsperren Sie die Bildschirmmenüfunktion. Menütasten freigeben Entsperren Sie mit dieser Option die Ein-/Austaste, um den Monitor auszuschalten. Ein-/Austaste freigeben Entsperren Sie mit dieser Option das Bildschirmmenü und die Ein-/Austaste, um den Monitor auszuschalten. Menütasten und Ein-/ Austaste freigeben Führen Sie mit dieser Option die integrierte Diagnose...
-
Seite 43: Taste An Der-Frontblende
Taste an der-Frontblende Verwenden Sie zur Anpassung der Bildeinstellungen die Tasten an der Vorderseite des Monitors. Taste an der Beschreibung -Frontblende Verwenden Sie die Aufwärts- (erhöhen) und Abwärtstasten (verringern) zum Anpassen der Optionen im Bildschirmmenü. Aufwärts Abwärts Bestätigen Sie Ihre Auswahl mit der OK-Taste. Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück. Zurück Monitor bedienen... -
Seite 44: Bildschirmmenü Verwenden
Bildschirmmenü verwenden Auf das Menüsystem zugreifen Symbol Menü und Beschreibung Untermenüs Brightness/ Verwenden Sie dieses Menü zur Aktivierung der Contrast Anpassung Helligkeit/Kontrast. (Helligkeit/ Dell 24/27 Monitor Kontrast) Helligkeit/Kontrast Eingabe-Quelle Farbe Display Audio und Webcam Menü Individualisieren Weiteres Brightness Brightness (Helligkeit) passt die Luminanz der (Helligkeit) Hintergrundbeleuchtung an (Minimum 0; Maximum 100). Drücken Sie zum Erhöhen der Helligkeit die -Taste. Drücken Sie zum Verringern der Helligkeit die -Taste. Contrast Passen Sie zunächst Brightness (Helligkeit) an, passen... -
Seite 45: Untermenüs Input Source (Eingabe-Quelle)
Symbol Menü und Beschreibung Untermenüs Input Source Wählen Sie über das Menü Input Source (Eingabe- (Eingabe-Quelle) Quelle) zwischen verschiedenen mit Ihrem Monitor verbundenen Videoeingängen. Dell 24/27 Monitor Helligkeit/Kontrast USB-C Eingabe-Quelle Farbe HDMI Display Autom. wählen Audio und Webcam Auto-Auswahl für USB-C Abfrage für mehr. Eingänge Menü Eingabe-Quelle zurücks. Individualisieren Weiteres USB-C Drücken Sie zur Auswahl der USB-C-Eingangsquelle... -
Seite 46: Voreingestellte Modi
Symbol Menü und Beschreibung Untermenüs Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus an. Dell 24/27 Monitor Helligkeit/Kontrast Voreingestellte Modi Standard Eingabe-Quelle Eingangsfarbformat Farbe Farbe zurücks. Display Audio und Webcam Menü Individualisieren Weiteres Voreingestellte Lorsque vous sélectionnez les Preset Mode Modi (Voreingestellte Modi), vous pouvez choisir entre le mode Standard, Film, FPS, RTS, RPG, Warm (Chaud), Cool (Froid), ou Custom Color (Couleur personnalisée) dans la liste. -
Seite 47: Untermenüs
Symbol Menü und Beschreibung Untermenüs • Cool (Kühl): Präsentiert Farben bei geringeren Farbtemperaturen. Der Bildschirm erscheint mit einem bläulichen Farbton kühler. • Angepasste Farbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Drücken Sie zum Anpassen der Rot-, Grün- und Blauwerte die Tasten und und erstellen Ihren eigenen voreingestellten Farbmodus. Input Color Ermöglicht Ihnen die Einstellung des Videoeingangsmodus Format auf: (Eingangsfarbformat) • R GB: Wählen Sie diese Option, wenn Ihr Monitor über das DP- oder HDMI-oder USB-C-Kabel mit einem Computer (oder Medienplayer) verbunden ist. • Y CbCr: Wählen Sie diese Option, falls Ihr Medienplayer nur YCbCr-Ausgabe unterstützt. Farbton Passen Sie den Farbton mit und zwischen „0“ und „100“ an. HINWEIS: Die Farbton-Einstellung ist nur in den Modi Film und FPS, RTS, RPG verfügbar. Sättigung Passen Sie die Sättigung mit und ... - Seite 48 Symbol Menü und Beschreibung Untermenüs Display Passen Sie über das Menü Display (Anzeige) das Bild an. Dell 24/27 Monitor Helligkeit/Kontrast Längen-/Seitenverhältnis 16:9 Eingabe-Quelle Schärfe Farbe Reaktionszeit Normal Anzeige zurücks. Display Audio und Webcam Menü Individualisieren Weiteres Aspect Ratio Wählen Sie das Bildverhältnis zwischen 16:9, 4:3 und (Längen-/ 5:4. Seitenverhältnis) Sharpness Lässt das Bild schärfer oder weicher erscheinen. (Schärfe) Passen Sie die Schärfe mit oder zwischen „0“ und...
- Seite 49 Webcam auf die werkseitigen Standardeinstellungen zurück. (Audio/Webcam Hinweis: Bei USB-Kabel wird die Lautstärke mit der rücks.) Windows-Lautstärke synchronisiert und nicht auf die Standardeinstellungen zurückgesetzt. Hinweis: Wenn der Nutzer das HDMI-Kabel zur Audiowiedergabe anschließt und dann das USB-C- Kabel einsteckt, wechselt der Audiokanal zu Echo- Unterdrückung. Monitorlautstärke wird mit Computer synchronisiert." Menu Wählen Sie diese Option zur Anpassung der Einstellungen (Menü) des Bildschirmmenüs. Dazu zählen die Sprache der Bildschirmanzeige, die Anzeigedauer des Menüs usw. Dell 24/27 Monitor Helligkeit/Kontrast Sprache English Eingabe-Quelle Transparenz Farbe Timer Sperre Deaktiviert Display Menü zurücks. Audio und Webcam Menü Individualisieren Weiteres Language Stellen Sie die Bildschirmanzeige auf eine von acht (Sprache) Sprachen ein.
- Seite 50 Symbol Menü und Beschreibung Untermenüs Transparency Wählen Sie diese Option, um die Menütransparenz mit (Transparenz) und einzustellen (min. 0 / max. 100). Timer OSD Hold Time (OSD-Verweilzeit): Legt fest, wie lange das OSD nach Betätigung einer Taste angezeigt wird. Passen Sie den Schieberegler mit und in 1-Sekunden-Schritten auf 5 bis 60 Sekunden an. Sperren Durch Sperrung der Bedientasten am Monitor können Sie verhindern, dass Personen auf Bedienelemente zugreifen. Dies verhindert außerdem eine versehentliche Aktivierung, wenn mehrere Monitore nebeneinander aufgestellt sind. • M enütasten: Menütasten per OSD sperren. • E in-/Austaste: Ein-/Austaste per OSD sperren. • M enütasten + Ein-/Austaste: Menütasten und Ein-/ Austaste per OSD sperren • D eaktivieren: Halten Sie die -Taste neben der Ein-/Austaste zur Freigabe der Tasten vier Sekunden gedrückt.
- Seite 51 Symbol Menü und Beschreibung Untermenüs Personalize Dell 24/27 Monitor ( Individualisieren ) Helligkeit/Kontrast Direkttaste 1 Mikrofon Eingabe-Quelle Direkttaste 2 Voreingestellte Modi Farbe LED der Ein-/Austaste An im An Modus Display USB-C Ladung Aus im Aus Modus Audio und Webcam Sonstige USB-Aufladung Aus im Standbymodus Menü...
-
Seite 52: Display Info
Symbol Menü und Beschreibung Untermenüs Others Wählen Sie diese Option zur Anpassung der OSD- (Weiteres) Einstellungen, wie DDC/CI, LCD conditioning (LCD- Konditionierung) usw. Dell 24/27 Monitor Helligkeit/Kontrast Info Anzeigen Eingabe-Quelle DDC/CI Farbe LCD-Konditionierung Firmware Display M3T101 Audio und Webcam Servicemarkierung ABCDEFG Menü Sonstige zurücks. ® Individualisieren Zurücksetzen ENERGY STAR Weiteres Display Info Zeigt die aktuellen Einstellungen des Monitors an. - Seite 53 Symbol Menü und Beschreibung Untermenüs Hilft bei der Reduzierung schwacher Fälle von Memory- Effekt. Je nach Grad des Memory-Effekts läuft das Programm Conditioning möglicherweise einige Zeit. Sie können diese Funktion durch (LCD- Auswahl von On (Ein) aktivieren. Konditionierung) Dell 24/27 Monitor Helligkeit/Kontrast Info Anzeigen Eingabe-Quelle DDC/CI Farbe LCD-Konditionierung Firmware Display Audio und Webcam Servicemarkierung Menü Sonstige zurücks. Individualisieren Zurücksetzen Weiteres Firmware Zeigt die Firmware-Version Ihres Monitors. Service Tag Zeigt das Service-Tag. Das Service-Tag ist ein...
-
Seite 54: Warnmeldungen
Monitorspezi kationen aufgelistet ist. S2422HZ/S2722DZ Das bedeutet, dass der Monitor sich nicht mit dem vom Computer empfangenen Signal synchronisieren kann. Die durch diesen Monitor adressierbaren horizontalen und vertikalen Frequenzbereiche können Sie den Technische Daten des Monitors entnehmen. Der empfohlene Modus beträgt 1920 x 1080 (S2422HZ)/2560 x 1440 (S2722DZ). Die folgende Meldung wird angezeigt, bevor die DDC/CI-Funktion deaktiviert wird. Dell 24/27 Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? - Seite 55 Wenn das USB-C-Upstream-Kabel nicht angeschlossen ist, ist das Mikrofon- und Webcam-Modul inaktiv und es wird die folgende Meldung angezeigt. Wenn Sie nur die Webcam deaktivieren, wird die folgende Meldung angezeigt. Standardmäßig ist No (Nein) ausgewählt. Sie können zwischen „Yes (Ja)“ und „Yes, and do not ask again. (Ja, nicht erneut fragen)“ wählen. Wenn Sie Audio und Webcam zurücksetzen oder die Werkseinstellungen wiederherstellen, wird die folgende Meldung erneut angezeigt. Wenn Sie die Webcam im OSD deaktiviert haben und anschließend die Webcam drücken oder einschieben, erscheint die folgende Meldung. Die Statusanzeige ist ein semi-transparentes Kästchen, das in der Mitte ausgerichtet ist und im oberen Bildschirmbereich erscheint. Sie zeigt den Status von Lautsprecher, Mikrofon und Webcam. Wenn Sie den Status von Lautsprecher, Mikrofon oder Webcam ändern oder das Webcam-Modul ein- oder ausklappen, erscheint die Statusanzeige zwei Sekunden lang. Monitor bedienen...
- Seite 56 Wählen Sie zur Deaktivierung „Audio und Webcam“ -> „Status Indicator (Statusanzeige)“ -> „Off (Aus)“ im OSD-Menü. Wenn Sie eine andere Taste als die Ein-/Austaste(Power Button) drücken, erscheinen je nach ausgewähltem Eingang die folgenden Nachrichten. Unter folgenden Bedingungen wird eine Meldung angezeigt, während ein Kabel, das den DP-Alternate-Modus unterstützt, an den Monitor angeschlossen ist: • Wenn Auto-Auswahl bei USB-C auf Aufforderung für mehrere Eingänge eingestellt ist. • Wenn das USB-C-Kabel an den Monitor angeschlossen ist. Dell 24/27 Monitor Zu USB-C-Videoeingang wechseln: Nein S2422HZ/S2722DZ Monitor bedienen...
- Seite 57 Die folgende Meldung wird angezeigt, wenn Sie OSD-Elemente von Factory Reset (Werksrücksetzung) unter Sonstige Funktionen wählen. Die folgende Meldung wird angezeigt, wenn Sie zum Rücksetzen auf die Standardeinstellungen „Yes (Ja)“ wählen. Dell 24/27 Monitor Einfache Schnelleinrichtung: Wählen Sie 'Ja', um die folgende(n) Funktion(en) zu aktivieren: USB-C Ladung immer an Nein Wenn 'Ja' ausgewählt ist, erhöht sich der Stromverbrauch. Individuelle Einstellungen können im Menü geändert werden.
- Seite 58 • Wenn der Nutzer „Nein“ wählt, wird die Energiewarnmeldung erneut angezeigt. • Die Energiewarnmeldung erscheint nur dann erneut, wenn der Nutzer über das OSD-Menü eine Werksrücksetzung durchführt. Falls der USB-C-, DP- oder HDMI-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint das folgende schwebende Dialogfenster. Dell 24/27 Monitor Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/S2422HZ www.dell.com /S2722DZ S2422HZ/S2722DZ oder Dell 24/27 Monitor Kein USB-C-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus.
-
Seite 59: Maximale Auflösung Einstellen
(S2422HZ)/2560 x 1440 (S2722DZ). 4. Klicken Sie auf OK. Unter Windows 10: 1. Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie dann auf Display Settings (Anzeigeeinstellungen). 2. Klicken Sie auf Advanced display settings (Erweiterte Anzeigeeinstellungen). 3. Klicken Sie auf die Auswahlliste von Resolution (Auflösung) und wählen Sie 1920 x 1080 (S2422HZ)/2560 x 1440 (S2722DZ). 4. Klicken Sie auf Apply (Übernehmen). Falls 1920 x 1080 (S2422HZ)/2560 x 1440 (S2722DZ) nicht als Option angezeigt wird, müssen Sie möglicherweise Ihren Grafiktreiber aktualisieren. Schließen Sie je nach Computer einen der folgenden Schritte ab: Falls Sie einen Desktop- oder Notebook-PC von Dell haben, Rufen Sie https:// www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den aktuellsten Treiber Ihrer Grafikkarte herunter. -
Seite 60: Windows Hello Einrichten
Windows Hello einrichten Unter Windows 10: 1. Klicken Sie auf das Windows-Startmenü, klicken Sie auf Settings (Einstellungen). 2. Klicken Sie auf Accounts (Konten). 3. Klicken Sie auf Sign-in options (Anmeldeoptionen). Sie müssen eine PIN einrichten, bevor Sie sich bei Windows Hello anmelden können. Monitor bedienen... - Seite 61 4. Klicken Sie auf Add (Hinzufügen) unter PIN, um Set up a PIN (Eine PIN einrichten) aufzurufen. Geben Sie Neue PIN und PIN bestätigen ein, klicken Sie dann auf NEXT. Nach Abschluss der Einstellungen der PIN werden die Optionen zur Einrichtung von Windows Hello entsperrt. 5. Klicken Sie unter Windows Hello auf Set up (Einrichten), um Windows Hello setup (Einrichtung von Windows Hello) aufzurufen. Monitor bedienen...
- Seite 62 6. Klicken Sie auf Get started (Erste Schritte). 7. Blicken Sie weiterhin direkt auf Ihren Bildschirm und platzieren Sie sich so, dass sich Ihr Gesicht in der Mitte des am Bildschirm angezeigten Rahmens befindet. Anschließend registriert die Webcam Ihr Gesicht. Monitor bedienen...
- Seite 63 8. Wenn die folgende Meldung angezeigt wird, klicken Sie zum Verlassen von Windows Hello setup (Windows Hello einrichten) auf Close (Schließen). 9. Nach Abschluss der Einrichtung von Windows Hello können Sie auch die Erkennung verbessern. Klicken Sie bei Bedarf auf Improve recognition (Erkennung verbessern). Monitor bedienen...
-
Seite 64: Monitor-Webcam Als Standardeinstellung Einrichten
Monitor-Webcam als Standardeinstellung einrichten Bei Verwendung eines Computers mit integrierter Webcam zur Verbindung mit diesem Monitor finden Sie im Geräte-Manager die Computer-integrierte Webcam und die Monitor-Webcam. Standardmäßig sind sie aktiviert und die Standardeinstellung ist die Verwendung der Computer-integrierten Webcam. Wenn Sie die Monitor-Webcam als Standardeinstellung einrichten möchten, müssen Sie die Computer-integrierte Webcam deaktivieren. Befolgen Sie diese Anweisungen zur Identifizierung und Deaktivierung der Computer-integrierten Webcam: 1. Klicken Sie mit der rechten Maustaste auf Dell Monitor Webcam (Dell- Monitor-Webcam), klicken Sie dann zum Öffnen von Dell Monitor Webcam Properties (Eigenschaften von Dell-Monitor-Webcam) auf Properties (Eigenschaften). Monitor bedienen... - Seite 65 2. Klicken Sie auf das Register Details. Wählen Sie aus der Property (Eigenschaft)-Auswahlliste Hardware Ids (Hardware-Kennungen). Monitor bedienen...
- Seite 66 3. Der Abschnitt Value (Wert) zeigt detaillierte Hardware-Kennungen seiner Dell- Monitor-Webcam. Die Hardware-Kennungen von Computer-integrierter Webcam und Monitor-Webcam unterscheiden sich. Die Monitor-Webcam-Hardware- Kennungen werden wie in der folgenden Abbildung dargestellt angezeigt. 4. Klicken Sie mit der rechten Maustaste auf Ihre Computer-Webcam, die andere Hardware-Kennungen hat, und klicken Sie dann auf Disable device (Gerät deaktivieren). Monitor bedienen...
- Seite 67 Die folgende Meldung wird angezeigt: 5. Klicken Sie auf Yes (Ja). Die Computer-Webcam ist nun deaktiviert und die Monitor-Webcam wird als Standardeinstellung genutzt. 6. Starten Sie den Computer neu. Monitor bedienen...
-
Seite 68: Monitorlautsprecher Als Standardeinstellung Einrichten
Monitorlautsprecher als Standardeinstellung einrichten Befolgen Sie diese Schritte, wenn Ihr Computer mit mehreren Lautsprechern verbunden ist und Sie den Monitorlautsprecher als Standard einstellen möchten: 1. Klicken Sie auf das Volume (Lautstärke)-Symbol im Infobereich der Windows- Taskleiste. 2. Klicken Sie zum Öffnen des Ton-Dialogfensters auf Wiedergabegeräte. Klicken Sie auf das Wiedergabegerät. DELL S2422HZ (S2422HZ) 3. Falls nur das HDMI- oder DP-Kabel von Ihrem Monitor mit dem Computer verbunden ist, erscheint nur ein Lautsprecher namens DELL S2422HZ/S2722DZ vom Monitor in der Sound (Ton)-Einstellungsschnittstelle. DELL S2422HZ-0 Monitor bedienen... - Seite 69 4. Klicken Sie auf DELL S2422HZ/S2722DZ , klicken Sie dann auf Set Default (Standard festlegen), der Monitorlautsprecher wird als Standardeinstellung verwendet. DELL S2422HZ-0 5. Click OK (Klicken Sie auf OK), um die Sound (Ton)-Einstellung zu verlassen. DELL S2422HZ S2422HZ Monitor bedienen...
- Seite 70 6. Falls das USB-Kabel und das HDMI- oder DP-Kabel vom Monitor mit dem Computer verbunden sind, erscheinen zwei Audiopfade namens DELL S2422HZ oder S2722DZ und Echo Cancelling Speakerphone (S2422HZ oder S2722DZ) vom Monitor im Dialogfenster Sound. Der Monitor S2422HZ oder S2722DZ zeigt Optionen für zwei im Monitor unterstützte Audiopfade. • Echo Cancelling Speakerphone (S2422HZ oder S2722DZ) ist der Audiopfad, bei dem Audio über USB streamt. Dies erfolgt entweder per USB- C-zu-USB-C- oder USB-A-zu-USB-C-Kabel. Da der Mikrofonpfad per USB vom Monitor zurück zum Computer streamt, ist diese Auswahl für VoIP/ UC-Konferenzanwendungen erforderlich. Audioaufnahme und Wiedergabe funktionieren in dieser Auswahl. • DELL S2422HZ oder S2722DZ ist der Audiopfad, bei dem Audio über den HDMI/DP/DP Alternate Mode streamt. Mikrofon wird in dieser Auswahl nicht unterstützt. Diese Auswahl eignet sich nur zur Audiowiedergabe. Audiowiedergabeleistung ist bei beiden Audiopfad-Optionen identisch. Bei normaler Wiedergabe mit USB-C-zu-USB-C-/USB-A-zu-USB-C-und/oder für UC-Konferenzanwendungen wird empfohlen, den Standard-Audiopfad Echo Cancelling Speakerphone (S2422HZ oder S2722DZ) zu wählen. DELL S2422HZ...
-
Seite 71: Fehlerbehebung
1. Schalten Sie Computer und Monitor aus. 2. Trennen Sie das Videokabel von der Rückseite des Computers. Ziehen Sie vor Gewährleistung eines angemessenen Selbsttests alle digitalen und analogen Kabel an der Rückseite des Computers ab. 3. Schalten Sie den Monitor ein. Das folgende Dialogfenster erscheint am Bildschirm (auf schwarzem Hintergrund), wenn der Monitor kein Videosignal erkennen kann und richtig funktioniert. Im Selbsttest-Modus bleibt die Betriebs-LED weiß. Je nach ausgewähltem Eingang rollt einer der folgenden Dialogfenster kontinuierlich durch den Bildschirm. Dell 24/27 Monitor Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/S2422HZ www.dell.com /S2722DZ S2422HZ/S2722DZ oder Dell 24/27 Monitor Kein USB-C-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. -
Seite 72: Integrierte Diagnostik
Dell 24/27 Monitor Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/S2422HZ www.dell.com/S2722DZ S2422HZ/S2722DZ Dieses Feld erscheint auch während des normalen Systembetriebs, falls sich das Videokabel löst oder beschädigt ist. 4. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel erneut an; schalten Sie dann Computer und Monitor ein. Falls Ihr Monitorbildschirm nach Verwendung des vorherigen Verfahrens schwarz bleibt, prüfen Sie Videocontroller und Computer, da Ihr Monitor richtig funktioniert. Integrierte Diagnostik Ihr Monitor hat ein integrierten Diagnosewerkzeug, mit dem Sie ermitteln können, ob die von Ihnen festgestellte Bildschirmanomalie ein inhärentes Problem mit Ihrem Monitor ist oder mit Ihrem Computer und Ihrer Videokarte in Zusammenhang steht. So führen Sie die integrierte Diagnose aus: 1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche). 2. Halten Sie die Taste 4 vier Sekunden gedrückt, ein Menü wird am Bildschirm angezeigt. -
Seite 73: Allgemeine Probleme
Kein Bild oder • Erhöhen Sie Helligkeit und Kontrast über das Betriebs-LED keine Helligkeit Bildschirmmenü. leuchtet • Führen Sie einen Monitorselbsttest durch. • Prüfen Sie den Anschluss des Videokabels auf verbogene oder abgebrochene Kontakte. • Führen Sie die integrierte Diagnose aus. • Stellen Sie sicher, dass im Menü Eingangsquelle die richtige Eingangsquelle ausgewählt ist. Fehlende Pixel LCD-Bildschirm • Schalten Sie das Gerät aus und wieder ein. weist Punkte • Dauerhaft inaktive Pixel sind ein natürlicher Defekt, der bei LCD-Technologie auftreten kann. • Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell- Support-Seite unter: https://www.dell.com/pixelguidelines. Dauerhaft LCD-Bildschirm • Schalten Sie das Gerät aus und wieder ein. leuchtende Pixel weist helle • Dauerhaft inaktive Pixel sind ein natürlicher Punkte auf Defekt, der bei LCD-Technologie auftreten kann. • Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell- Support-Seite unter: https://www.dell.com/pixelguidelines. Helligkeitsprobleme Bild zu dunkel • Setzen Sie den Monitor auf die oder zu hell Werkseinstellungen zurück. • Passen Sie Helligkeit und Kontrast über das Bildschirmmenü an. -
Seite 74: Allgemeine Was Sie Symptome Erleben
Allgemeine Was Sie Mögliche Lösungen Symptome erleben Sicherheitsrelevante Sichtbare • Führen Sie keine Schritte zur Fehlerbehebung Probleme Anzeichen von durch. Rauch oder • Wenden Sie sich umgehend an Dell. Funken Intermittierende Fehlfunktionen • Stellen Sie sicher, dass das Videokabel zwischen Probleme treten Monitor Computer sicher angeschlossen ist. gelegentlich auf • Setzen Sie den Monitor auf die Werkseinstellungen zurück. • Ermitteln Sie anhand des Monitorselbsttests, ob das intermittierende Problem im Selbsttestmodus auftritt. Fehlende Farbe Bild mit • Führen Sie einen Monitorselbsttest durch. fehlender Farbe • Stellen Sie sicher, dass das Videokabel zwischen Monitor Computer sicher angeschlossen ist. • Prüfen Sie den Anschluss des Videokabels auf verbogene oder abgebrochene Kontakte. Falsche Farbe Bildfarbe ist • Ändern Sie die Einstellungen von Voreingestellte nicht gut Modi im Menü Farbe je nach Anwendung. -
Seite 75: Produktspezifische Probleme
Produktspezifische Probleme Problem Was Sie erleben Mögliche Lösungen Anzeige am Bildschirm Bild ist am Bildschirm • Prüfen Sie die Einstellung ist zu klein zentriert, füllt aber Seitenverhältnis im nicht den gesamten Bildschirmmenü Anzeige. Anzeigebereich • Setzen Sie den Monitor auf die Werkseinstellungen zurück. Der Monitor kann Das Bildschirmmenü • Schalten Sie den Monitor aus, über die Tasten an erscheint nicht am ziehen Sie das Monitornetzkabel, der Frontblende nicht Bildschirm schließen Sie es wieder an und angepasst werden schalten Sie den Monitor erneut ein. Kein Eingangssignal Kein Bild, die LED ist • Prüfen Sie die Signalquelle. Stellen bei Betätigung von weiß Sie sicher, dass sich der Computer Bedienelementen nicht im Energiesparmodus befindet, indem Sie die Maus bewegen oder eine Taste an der Tastatur drücken. - Seite 76 • Stellen Sie Windows auf den Projektionsmodus ein. • Vergewissern Sie sich, dass das USB-C-Kabel nicht beschädigt ist. Keine Aufladung bei Keine Aufladung • Stellen Sie sicher, dass das Gerät Verwendung einer eines der Ladeprofile 5 V/15 V/20 USB-C-Verbindung mit V unterstützen kann. Computer, Notebook • Prüfen Sie, ob der Computer usw. ein Netzteil mit mehr als 65 W benötigt. • Falls der Computer ein Netzteil mit mehr als 65 W benötigt, wird es möglicherweise nicht mit der USB- C-Verbindung aufgeladen. • Achten Sie darauf, nur von Dell zugelassen oder mit dem Produkt gelieferte Netzteile zu verwenden. • Vergewissern Sie sich, dass das USB-C-Kabel nicht beschädigt ist. Intermittierendes Intermittierendes • Prüfen Sie, ob die maximale Aufladen bei Aufladen Leistungsaufnahme des Gerätes Verwendung der mehr als 65 W beträgt. USB-C-Verbindung mit • Achten Sie darauf, nur von Dell Computer, Notebook zugelassen oder mit dem Produkt usw. gelieferte Netzteile zu verwenden. • Vergewissern Sie sich, dass das USB-C-Kabel nicht beschädigt ist.
- Seite 77 Lauter- oder Leiser- Lauter- oder Leiser- für USB-Audiotreiber im Geräte- Taste reagiert der Taste reagiert der Manager deaktivieren und den Lautstärkeregler Lautstärkeregler Computer neu starten. verzögert. verzögert bei Verwendung eines Monitors mit einem Tiger-Lake-Prozessor der 11. Generation Lauter- oder Leiser- Bei Betätigung der Wählen Sie Echo Cancelling Taste, Lautstärkeregler Lauter- oder Leiser- Speakerphone (S2422HZ oder reagiert nicht Taste reagiert der S2722DZ) aus den Windows- Lautstärkeregler nicht Sound-Einstellungen. Lautstärke externer Lautstärke externer Wählen Sie das entsprechende Audiogeräte kann nicht Audiogeräte kann nicht Gerät aus der Liste der Audiogeräte. angepasst werden angepasst werden Taste Stumm ein Taste Stumm ein Dies ist zu erwarten. oder Stumm aus am oder Stumm aus am UC-Plattform ist nicht...
- Seite 78 Problem Was Sie erleben Mögliche Lösungen Lautsprecher geben Lautsprecher geben • Stellen Sie sicher, dass Sie das keinen Ton aus keinen Ton aus, wenn Standard-Wiedergabegerät als Sie Audio/Video an Echo Cancelling Speakerphone Ihrem Computer (S2422HZ oder S2722DZ) oder wiedergeben DELL S2422HZ oder S2722DZ eingestellt haben. • Schalten Sie den Monitor aus, ziehen Sie das Monitornetzkabel, schließen Sie es wieder an und schalten Sie den Monitor erneut ein. • Setzen Sie den Monitor auf die Werkseinstellungen zurück. Lautsprecherlautstärke Lautsprecherlautstärke • Erhöhen Sie die ist gering oder klingt ist gering oder klingt Lautsprecherlautstärke von weich weich, wenn die DELL S2422HZ oder S2722DZ Lautsprecheroption im Dialogfenster Sound auf das am Sound- Maximum. Einstellungsbildschirm • Drücken Sie die Lauter-...
- Seite 79 Problem Was Sie erleben Mögliche Lösungen Mikrofon funktioniert Mikrofon funktioniert • Stellen Sie sicher, dass das USB-C- nicht oder nicht nicht oder nicht Upstream-Kabel zwischen Monitor erkannt erkannt und Computer oder Notebook angeschlossen ist. • Wählen Sie „Echo Cancelling Speakerphone (S2422HZ oder S2722DZ)“ aus den Windows- Sound-Einstellungen. Stellen Sie sicher, dass das Mikrofon des Monitors ausgewählt und aktiviert bzw. die Stummschaltung in der VoIP- oder UC-Anwendung deaktiviert ist. MAC-MINI-Problem MAC-MINI-Problem • Der USB-Hub des DUT kann von spezifischen Systemen (Apple M1) nicht erkannt werden, wenn DUT per USB-C-Kabel mit dem System verbunden und anschließend das System neu gestartet wird. • Durch Trennen und Wiederanschließen des USB-C- Kabels kann dies behoben werden. Webcam wird nicht Webcam wird im • Stellen Sie sicher, dass das erkannt Windows-Geräte-...
- Seite 80 Problem Was Sie erleben Mögliche Lösungen Webcam-Bild flimmert Webcam-Bild flimmert Stellen Sie die Flimmer-Reduktion in der App von 60 Hz auf 50 Hz ein. Geringe Webcam- Geringe Webcam- Stellen Sie die Bildauflösung in der Auflösung Auflösung App ein. Max.: 5 MP (2560 x 1920) Webcam-Bild sieht Webcam-Bild sieht • Schalten Sie die Kamera überbelichtet aus überbelichtet aus wieder ein. Passen Sie die Hintergrundumgebung an. • Erhöhen Sie das Umgebungslicht auf > 20 Lux. Webcam-Bild sieht Webcam-Bild sieht • Schalten Sie die Kamera körnig oder dunkel aus körnig oder dunkel aus wieder ein. Passen Sie die Hintergrundumgebung an. • Erhöhen Sie das Umgebungslicht auf > 20 Lux. Kamera kann nicht Kamera kann nicht Auf geeignete Betriebsentfernung scharf gestellt werden scharf gestellt werden anpassen: 35 bis 70 cm. Webcam-Bildfarbe Webcam-Bildfarbe Aktualisieren Sie auf die neueste...
- Seite 81 Problem Was Sie erleben Mögliche Lösungen Stummschaltung am Stummschaltung am Wählen Sie das Stumm-Symbol Windows-Computer, Windows-Computer, in der Wiedergabe-App (z. B. Line-Ausgang (wenn Line-Ausgang (wenn Media Player) zum Aktivieren Sie Echo Cancelling Sie Echo Cancelling der Stummschaltung oder zum Speakerphone wählen) Speakerphone wählen) Anpassen der Stummschaltung über gibt wieder Audio aus sollte aktiviert sein. das externe Lautsprechergerät am Line-Ausgang. Fehlerbehebung...
-
Seite 82: Spezifische Probleme Mit Universal Serial Bus (Usb)
Spezifische Probleme mit Universal Serial Bus (USB) Spezifische Was Sie Mögliche Lösungen Symptome erleben USB- USB-Peripherie • Prüfen Sie, ob Ihr Display eingeschaltet ist. Schnittstelle funktioniert • Schließen Sie das Upstream-Kabel erneut an funktioniert nicht Ihrem Computer an. nicht • Schließen Sie die USB-Peripherie (Downstream- Anschluss) erneut an. • Schalten Sie den Monitor aus und wieder ein. • Starten Sie den Computer neu. • Bestimmte USB-Geräte, wie externe Festplatten, benötigen mehr Strom: verbinden Sie das Laufwerk direkt mit dem Computer. USB-3,2- USB-3,2- • Prüfen Sie, ob Ihr Computer USB 3,0 super-speed- super-speed- unterstützt. Schnittstelle ist Peripherie • Einige Computer haben USB-3,0-, USB-2,0- und langsam. -
Seite 83: Anhang
Informationen FCC-Hinweise und andere regulatorische Informationen finden Sie auf der Website zur Richtlinienkonformität unter https://www.dell.com/regulatory_compliance. Dell kontaktieren Kunden in den Vereinigte Staaten rufen die Nummer 800-WWW-DELL (800-999- 3355) an HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktdaten auf Ihrer Rechnung, Ihrem Lieferschein oder im Dell- Produktkatalog. Dell bietet verschiedene Internet- und Telefon-basierte Support- und Service-Optionen. Die Verfügbarkeit variiert je nach Land und Produkt, möglicherweise sind einige Dienste in Ihrer Region nicht verfügbar. So erhalten Sie Online-Support-Inhalt für Ihren Monitor: Siehe https://www.dell.com/support/monitors. So kontaktieren Sie Dell bei Vertriebs-, Support- und Kundendienstanfragen: 1.
