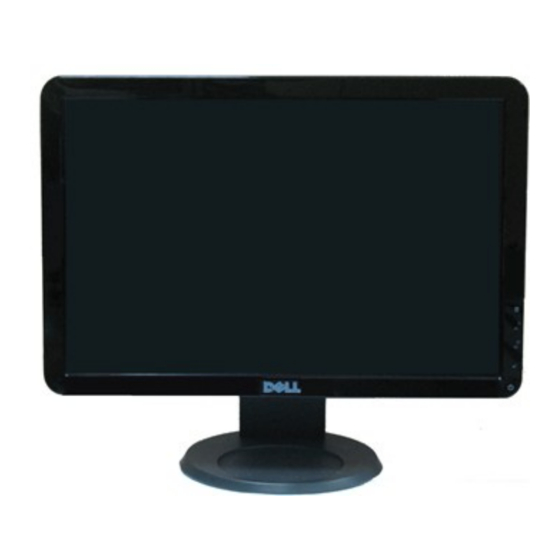

Dell™ S1709W Flachbildschirmmonitor Benutzerhandbuch
Info zum Monitor
Einstellen des Monitors
Bedienen des Monitors
Störungsbehebung
Anhang
Anmerkungen, Warnhinweise und Vorsichtshinweise
HINWEIS:
Eine Anmerkung gibt wichtige Informationen, die Ihnen helfen, den Computer besser zu nutzen.
ACHTUNG:
Ein Warnhinweis warnt entweder vor einer möglichen Beschädigung der Hardware oder vor einem Datenverlust und gibt Hinweise, wie die
Gefahr vermieden werden kann.
VORSICHT:
Ein Vorsichtshinweis macht Sie auf die Gefahr einer Beschädigung sowie Verletzungen- oder Lebensgefahr aufmerksam und gibt
Hinweise, wie die Gefahr vermieden werden kann.
Die Informationen in diesem Dokument können ohne Ankündigung geändert werden.
© 2008 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion in irgendeiner Weise ohne schriftliche Genehmigung von Dell Inc. ist streng verboten.
Die in diesem Text verwendeten Marken Dell und das DELL-Logo sind Marken von Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation
in den Vereinigten Staaten und/oder anderen Ländern; Adobe ist eine Marke der Adobe Systems Incorporated, die möglicherweise in manchen Rechtsordnungen eingetragen ist.
ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-Umweltschutzbehörde) Als ENERGY STAR-Partner hat sich Dell Inc. dazu
entschieden, dass das Produkt den ENERGY STAR-Richtlinien für Energieeffizienz entspricht.
Andere in diesem Dokument verwendete Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf andere
Produkte. Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Marken und Handelsnamen.
Modell S1709Wc
Mai 2008 Rev. A00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell S1709W
Inhaltszusammenfassung für Dell S1709W
- Seite 1 Die Reproduktion in irgendeiner Weise ohne schriftliche Genehmigung von Dell Inc. ist streng verboten. Die in diesem Text verwendeten Marken Dell und das DELL-Logo sind Marken von Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern; Adobe ist eine Marke der Adobe Systems Incorporated, die möglicherweise in manchen Rechtsordnungen eingetragen ist.
-
Seite 2: Info Zum Monitor
Zum Inhaltsverzeichnis Info zum Monitor Dell™ S1709W Flachbildschirmmonitor Benutzerhandbuch Packungsinhalt Produktleistungsmerkmale Komponente und Bedienelemente Technische Daten des Monitors Plug&Play-Unterstützung Wartungshinweise Packungsinhalt Die folgenden Artikel gehören zum Lieferumfang des Monitors. Stellen Sie sicher, dass Sie all diese Artikel erhalten haben. Nehmen Sie mit Dell™ Kontakt auf, falls irgendein Artikel fehlt. HINWEIS: Manche Artikel gehören möglicherweise zum optionalen Zubehör und werden nicht mit Ihrem Monitor mitgeliefert. Manche Funktionen oder Medien sind in manchen Ländern möglicherweise nicht verfügbar. Monitor mit Fuß Netzkabel VGA-Kabel (mit dem Monitor verbunden) Treiber- und Dokumenations-Medien Kurzinstallationsanleitung Sicherheitshinweise ... -
Seite 3: Komponenten Und Bedienelemente
Der Flachbildschirmmonitor Dell™ S1709W hat einen Aktiv-Matrix-Flüssigkristall-Bildschirm (LCD) mit Dünnschichttransisitoren (TFT). Der Monitor weist die folgenden Leistungsmerkmale auf: ■ Dell S1709W hat eine sichtbare Anzeigefläche von 17 Zoll (431,8 mm). ■ 1440x900-Auflösung mit Vollbildunterstützung für niedrigere Auflösungen. ■ Großer Betrachungswinkel für eine klare Ansicht, egal ob der Benutzer sitzt, steht oder sich von einer Seite zur anderen bewegt. ■ Kippmöglichkeit. ■ Abnehmbarer Monitorfuß und 100mm Video Electronics Standards Association (VESA)-Montagelöcher für flexible Montagelösungen. ■ Plug & Play in Abhängigkeit Ihres Betriebssystems. ■ Einfache Einstellungsbedienung über Bildschirmmenüs (OSD) für eine optimale Anzeige. ■ Software- und Dokumentationsmedien mit einer Informationsdatei (INF), Image Color Matching (ICM)-Datei und Produktdokumentation. ■ Energiesparfunktionen entsprechend ENERGY STAR®-Standard. ■ Sicherheitsverschlussschlitz. - Seite 4 Nr. Beschreibung Funktion Seriennummernetikett mit Strichcode Kontaktdaten für technische Unterstützung von Dell. Sicherheitsverschlussschlitz Für den Schutz des Monitors gegen Diebstahl. Kabelführungsöffnung Führen Sie die Kabel durch diese Öffnung, um sie geordnet zu verlegen. Etikett mit behördlichen Bestimmungen Hier werden die behördlichen Genehmigungen aufgelistet. Dell Soundbar-Tragbügel Damit können Sie die optionale Dell Soundbar anbringen. VESA-Befestigungslöcher (100mm) Diese Löcher werden für die Befestigung des Monitors verwendet. (hinter der angebrachten Basisplatte) Seitenansicht Linke Seite Rechte Seite Unteransicht ...
-
Seite 5: Technische Daten Des Monitors
Ausgeschaltet Unter 1 W Das OSD-Menü funktioniert nur im Normalbetrieb-Modus. Wenn irgendeine Taste außer dem Stromschalter im Modus "Aktiv Aus" gedrückt wird, wird die folgende Meldung angezeigt: Durch Aktivieren des Computers und Monitors erhalten Sie wieder Zugang zu dem OSD-Menü. HINWEIS:Der Flachbildschirmmonitor Dell S1709W ist ENERGY STAR®-konform. Die Leistungsaufnahme im Modus "AUS" lässt sich nur auf null reduzieren, wenn Sie den Monitor durch Lösen des Netzkabels vom Netzstrom trennen. Polzuweisungen 15poliger D-Sub-Stecker Polnummer Monitorende des 15poligen Signalkabels... -
Seite 6: Plug&Play-Unterstützung
Entspiegelung Hintergrundbeleuchtung CCFL Edgelight-System Ansprechzeit 8ms i.d.R. Farbskala 60% (i.d.R.)* *Die Farbskala (i.d.R.) des Flachbildschirmmonitors Dell S1709W beruht auf die CIE 1976 (65%)- und CIE1931 (60%)-Teststandards. Auflösung-Spezifikationen Modellbezeichnung Dell S1709W Flachbildschirmmonitor Abtastbereich Horizontal 30 kHz bis 83 kHz (automatisch) Vertikal 56 Hz bis 75 Hz (automatisch) -
Seite 7: Elektrische Spezifikationen
Optimale voreingestellte Auflösung 1440 x 900 mit 60 Hz Höchste voreingestellte Auflösung 1440 x 900 mit 60 Hz Elektrische Spezifikationen Modellbezeichnung Dell S1709W Flachbildschirmmonitor Analog RGB: 0,7 Volt +/-5%, 75 Ohm Videoeingangssignale Eingangsimpedanz Separate horizontale und vertikale Sync., TTL-Pegel Sync.-Eingangssignale potentialfrei, SOG (Composite-SYNC auf Grün) Netzeingangsspannung / 100 bis 240 VAC / 50 oder 60 Hz + 3 Hz / 2,0 A Frequenz / Stromstärke... -
Seite 8: Umgebungseigenschaften
Gewicht ohne Fuß (für die Wandmontage oder VESA-Montage -- 2,82 kg (6,2 lbs) keine Kabel) Fußgewicht 0,94 kg (2,07 lbs) Umgebungseigenschaften Die folgende Tabell listet die Umgebungsbedingungen für den Monitor auf: Modellbezeichnung Dell S1709W Flachbildschirmmonitor Temperatur In Betrieb 5° bis 35° C (41° bis 95°F) Nicht in Betrieb Lagerung: -20° bis 60° C (-4° bis 140°C) Transport: -20° bis 60° C (-4° bis 140°C) Luftfeuchtigkeit 10% bis 80% (nicht kondensierend) -
Seite 9: Fcc-Erklärung (Nur Für Die Usa) Und Weitere Rechtliche Informationen
Lesen Sie bitte die dem Monitor beigelegten Sicherheitshinweise für Sicherheitsvorkehrungen. FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen Lesen Sie bitte die Webseite unter www.dell.com/regulatory_compliance zur FCC-Erklärung, rechtlichen Konformität und für weitere rechtliche Informationen. Kontaktaufnahme mit Dell Wählen Sie die Rufnummer 800-W W W-DELL (800-999-3355), wenn Sie sich in den Vereinigten Staaten befinden. HINWEIS: Verfügen Sie über keine Internetverbindung, entnehmen Sie bitte Ihrem Kaufbeleg, Packzettel, Rechnung oder Dell-Produktkatalog die Kontaktdaten. Dell bietet mehrere Unterstützungs- und Serviceoptionen über eine Internetverbindung sowie per Telefon an. Die Verfügbarkeit hängt von der Region und dem Produkt ab. Manche Dienste sind möglicherweise in Ihrer Region nicht verfügbar. So nehmen Sie mit Dell Kontakt für die Angelegenheiten wie Vertrieb, technische Unterstützung oder Kundendienst auf: 1. -
Seite 10: Internetzugang Haben
Zum Inhaltsverzeichnis Einstellen des Monitors Dell™ S1709W Flachbildschirmmonitor Benutzerhandbuch Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben 1. Besuchen Sie http://support.dell.com, geben Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafik-Adapter noch einmal die Auflösung auf 1440x900 einzustellen. HINWEIS: Ist es nicht möglich die Auflösung auf 1440x900 einzustellen, dann nehmen Sie bitte mit Dell™ Kontakt auf, um sich nach einem Grafik-Adapter, der diese Auflösungen unterstützt, zu erkundigen. Zum Inhaltsverzeichnis... - Seite 11 Zum Inhaltsverzeichnis Einstellen des Monitors Dell™ S1709W Flachbildschirmmonitor Benutzerhandbuch Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Wählen Sie Erweitert. 4. Durch die Überschrift des Fensters erkennen Sie den Anbieter Ihres Grafik-Controllers (z.B. NVIDIA, ATI, Intel etc.). 5. Besuchen Sie bitte die Website des Anbieters Ihrer Grafikkarte (z.B.
-
Seite 12: Bedienen Des Monitors
Dell™ S1709W Flachbildschirmmonitor Benutzerhandbuch Verwenden der Bedienelemente am Monitor Verwenden des OSD-Menüs Einstellen der optimalen Auflösung Verwendung der Dell Soundbar (optional) Verwenden der Kippfunktion Verwenden der Bedienelemente am Monitor Verwenden Sie die Tasten an der Vorderseite des Monitors, um die Bildeinstellungen anzupassen. Die Tasten an der Vorderseite des Monitors werden in der folgenden Tabelle beschrieben:... -
Seite 13: Verwenden Des Osd-Menüs
Während der Monitor sich auf die aktuelle Eingangsquelle einstellt, wird die folgende Meldung mit einem schwarzen Hintergrund auf dem Bildschirm angezeigt: Verwenden Sie diese Taste, um eine Eingabequelle zu wählen oder in ein OSD-Menüelement zu gelangen. HINWEIS: Wenn der Monitor kein Videosignal erkennt, dann wird das umhertreibende Dialogfeld "Dell - Self-Test Feature Check [Dell Selbsttest-Funktion]" (vor einem schwarzen Hintergrund) angezeigt. Je nach gewählter Eingangsquelle scrollt ein Dialogfeld wie unten dargestellt über den Bildschirm. Eingabe Verwenden Sie den Stromschalter, um den Monitor ein- und auszuschalten. Ein weißes Licht zeigt an, dass der Monitor eingeschaltet und funktionsbereit ist. Ein oranges Licht zeigt an, dass der Monitor im Energiesparmodus ist. - Seite 14 Obwohl Ihr Computer den Monitor beim Systemstart erkennt, kann die Funktion Auto-Anpassung die Anzeigeeinstellungen für Ihr spezielles System optimieren. HINWEIS:In den meisten Fällen bewirkt die Funktion Auto-Einstellung das beste Bild für Ihre Systemkonfiguration. Farbeinstellungen: Verwenden Sie das Menü "Farbeinstellungen", um das Eingabefarbformat und den Modus einzustellen. Wählen Sie die Option RGB, wenn der Monitor über ein VGA-Kabel mit einem PC oder DVD-Player verbunden ist. Eingangsfarbformat Wählen Sie die Option YPbPr, wenn der Monitor über ein YPbPr-Kabel mit einem DVD-Player verbunden ist oder wenn die DVD nicht auf RGB eingestellt ist. HINWEIS: Der Flachbildschirmmonitor Dell S1709W unterstützt nur analoge Eingaben (VGA).
- Seite 15 Hier können Sie den Anzeigemodus je nach dem Eingabesignal auf Grafik oder Video einstellen. Modusauswahl Wählen Sie Grafik, wenn der Monitor mit einem Computer verbunden ist. Voreingestellte Modi Wählen Sie Video, wenn der Monitor mit einem DVD-Player, STB oder VCR-Player verbunden ist. Hier können Sie die Farbeinstellungen auf einen der voreingestellten Modi festlegen. Im Modus Grafik können Sie einen der folgenden voreingestellten Modi auswählen: Standard, Multimedia, Spiel, Warm, Kühl oder Benutzer (RGB); Standard: Das eigene Farbformat des Flachbildschirms wird verwendet. Multimedia: Der Modus ist für die Wiedergabe von Fotos oder Videos vom Computer geeignet. ...
- Seite 16 HINWEIS: Durch diese Funktion kann sich die Breite des Anzeigebilds ändern. Verwenden Sie die Funktion "Horizontale Position", um das Anzeigebild auf dem Monitor zu zentrieren. Anzeigeeinstellungen zurücksetzen Wählen Sie diese Option, um die Standardanzeigeeinstellungen wiederherzustellen. Sonstige Einstellungen: Verwenden Sie das Menü Sonstige Einstellungen, um die OSD-Einstellungen wie z.B. die OSD-Position, die Anzeigedauer und die Drehung des OSD-Menüs zu ändern. ...
-
Seite 17: Osd-Warnmeldungen
HINWEIS: Wenn das OSD-Menü gesperrt ist und die Menütaste gedrückt wird, gelangen Sie direkt ins OSD-Einstellungsmenü. Wählen Sie "Entsperren", um die Sperre aufzuheben und den Benutzerzugriff auf alle verfügbaren Einstellungen zu ermöglichen. HINWEIS: Sie können das OSD-Menü auch sperren oder freigeben, indem Sie die Taste 15 Sekunden lang gedrückt halten. Display Data Channel/Command Interface (DDC/CI) erlaubt Ihnen die Monitorparameter (Helligkeit, Farbausgleich etc.) über die Software auf DCC/CI Ihrem PC einzustellen. Sie können diese Funktion deaktivieren, indem Sie Deaktiviert wählen. Die folgende Warnmeldung wird angezeigt: Wählen Sie Ja, um DDC/CI zu deaktivieren. Oder Wählen Sie Nein, um den Vorgang ohne Änderung abzubrechen. HINWEIS: Für die optimale Leistung Ihres Monitors ist es ratsam, diese Funktion aktiviert zu lassen. Diese Funktion hilft kleinere Geisterbildprobleme zu beheben. Je nach dem Ausmaß des Geisterbildproblems kann der Vorgang einige Zeit LCD-Konditionierung dauern. Sie können diese Funktion aktivieren, indem Sie Aktiviert wählen. Die folgende Warnmeldung wird angezeigt: Wählen Sie Ja, um die LCD-Konditionierung zu starten. Oder Wählen Sie Nein, um den Vorgäng ohne Änderung abzubrechen. Diese Funktion setzt alle OSD-Menüoptionen auf die Werkseinstellungen zurück. Zurücksetzen Alle Einstellungen zurücksetzen: Die Option ändert alle vom Benutzer anpassbaren Einstellungen wie Farbe, Position, Helligkeit, Kontrast Menütransparenz und OSD-Anzeigezeit in die Werkseinstellungen. Die OSD-Sprache wird nicht dadurch zurückgesetzt. OSD-Warnmeldungen Die folgende Warnmeldung wird u.U. auf dem Bildschirm angezeigt, wenn der Monitor asynchron ist. ... -
Seite 18: Einstellen Der Optimalen Auflösung
Besuchen Sie die Website Ihres Grafikkartenherstellers und laden den aktuellsten Grafiktreiber herunter. ¡ Verwendung der Dell Soundbar (optional) Die Dell Soundbar ist ein Stereo-Zweikanalsystem, das auf einen Dell Flachbildschirmmonitor montiert werden kann. Auf der Soundbar befinden sich folgende Elemente: ein Drehregler zur Lautstärkeregelung und zum Ein-/Ausschalten des Systems, eine grüne LED zur Betriebsanzeige und zwei Kopfhöreranschlüsse. ... - Seite 19 Zum Inhaltsverzeichnis...
- Seite 20 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Klicken Sie mit der linken Maustaste auf den Schieberegler und verschieben ihn, um die Anzeigeauflösung auf 1440X900 einzustellen. 4. Klicken Sie auf OK. Wenn 1440X900 nicht als Option angezeigt wird, müssen Sie Ihren Grafiktreiber unter Umständen aktualisieren. Bitte klicken Sie auf eine der nachstehenden Bedingungen entsprechend Ihrem Computersystem und folgen dann den jeweiligen Anweisungen: Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben Zum Inhaltsverzeichnis...
- Seite 21 Die Reproduktion in irgendeiner Weise ohne schriftliche Genehmigung von Dell Inc. ist streng verboten. Die in diesem Text verwendeten Marken Dell und das DELL-Logo sind Marken von Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern; Adobe ist eine Marke der Adobe Systems Incorporated, die möglicherweise in manchen Rechtsordnungen eingetragen ist. ENERGY ...
-
Seite 22: Anbringen Des Fußsockels
Zum Inhaltsverzeichnis Einstellen des Monitors Dell™ S1709W Flachbildschirmmonitor Benutzerhandbuch Anbringen des Fußsockels Anschließen des Monitors Verlegen der Kabel Anbringen der optionalen Dell Soundbar Entfernen des Fußsockels Anbringen des Fußsockels HINWEIS: Bei Auslieferung aus dem Werk ist der Fußsockel vom Monitor abmontiert. So bringen Sie den Fußsockel an dem Monitorfuß an: 1. Stellen Sie den Monitor auf einen stabilen ebenen Tisch. 2. Richten den Schlitz an dem Fußsockel auf den Fuß des Monitors aus. 3. Drehen Sie die Flügelschraube im Uhrzeigersinn, um den Fußsockel an dem Monitorfuß zu befestigen. Anschließen des Monitors VORSICHT: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und beachten Sie bitte die Sicherheitshinweise. -
Seite 23: Verlegen Der Kabel
Schalten Sie den Monitor und Computer ein. Falls Sie kein Bild sehen, lesen Sie bitte unter Monitorstörungsbehebung nach. Verlegen der Kabel Verwenden Sie nach dem Anschließen aller erforderlichen Kabel an Ihren Monitor und den Computer (siehe Anschließen des Monitors für Hinweise zum Anschließen der Kabel) die Kabelführungsöffnung, um sämtliche Kabel wie oben abgebildet sauber zu verlegen. Anbringen der optionalen Dell Soundbar ACHTUNG: Bringen Sie nur die Dell Soundbar und kein anderes Gerät an. Stehen Sie vor der Rückseite des Monitors und richten Sie die beiden Schlitze an der Soundbar auf die Zapfen an dem Unterteil des Monitors aus. Schieben Sie die Soundbar nach links, bis sie hörbar einrastet. Verbinden Sie die Soundbar mit dem externen Netzteil. Schließen Sie den hellgrünen Stereostecker von der Rückseite der Soundbar an die Audio-Ausgangsbuchse des Computers an. - Seite 24 Zum Inhaltsverzeichnis ...
-
Seite 25: Störungsbehebung
Zum Inhaltsverzeichnis Störungsbehebung Dell™ S1709W Flachbildschirmmonitor Benutzerhandbuch Monitorstörungsbehebung Allgemeine Probleme Produktbezogene Probleme Soundbar-Störungsbehebung VORSICHT: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und beachten Sie bitte die Sicherheitshinweise. Monitorstörungsbehebung Selbsttestfunktion (STFC: Self-Test Feature Check) Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Ihr Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgend den Monitor-Selbsttest aus: 1. Schalten Sie sowohl den Computer als auch den Monitor aus. -
Seite 26: Allgemeine Probleme
Das bedeutet, dass der Monitor sich nicht mit dem Signal synchronisieren kann, das er vom Computer empfängt. Das Signal kann zu hoch oder zu niedrig für den Monitor sein. Siehe Technische Daten des Monitors für die horizontalen und vertikalen Frequenzbereiche, die von diesem Monitor unterstützt werden. Der empfohlene Modus ist 1440 X 900 mit 60Hz. Es kann passieren, dass keine Warnmeldung erscheint und der Bildschirm einfach nichts anzeigt. Dies kann auch darauf hinweisen, dass sich der Monitor mit dem Signal vom Computer nicht synchronisiert oder der Computer im Energiesparmodus ist. -
Seite 27: Soundbar-Störungsbehebung
Immer wieder auftretende Monitorfunktionsstörungen treten auf und Vergewissern Sie sich, dass der Monitor im richtigen Videomodus ist. Probleme verschwinden wieder Vergewissern Sie sich, dass die Videokabelverbindung zwischen dem Computer und dem Flachbildschirmmonitor ordnungsgemäß hergestellt ist. Stellen Sie die Monitorwerkseinstellungen wieder her. Führen Sie den Monitor-Selbsttest durch und prüfen Sie, ob das Problem auch im Selbsttestmodus auftritt. Geisterbild (von einem Schwache Schatten von dem angezeigten Verwenden Sie die Energieverwaltungsfunktion, um den Monitor immer statischen Bild) ... - Seite 28 Zum Inhaltsverzeichnis...
